锁相环PLL(PhaseLocked Loop)

功能

增加时钟频率

包含的电路单元

参考1，参考2

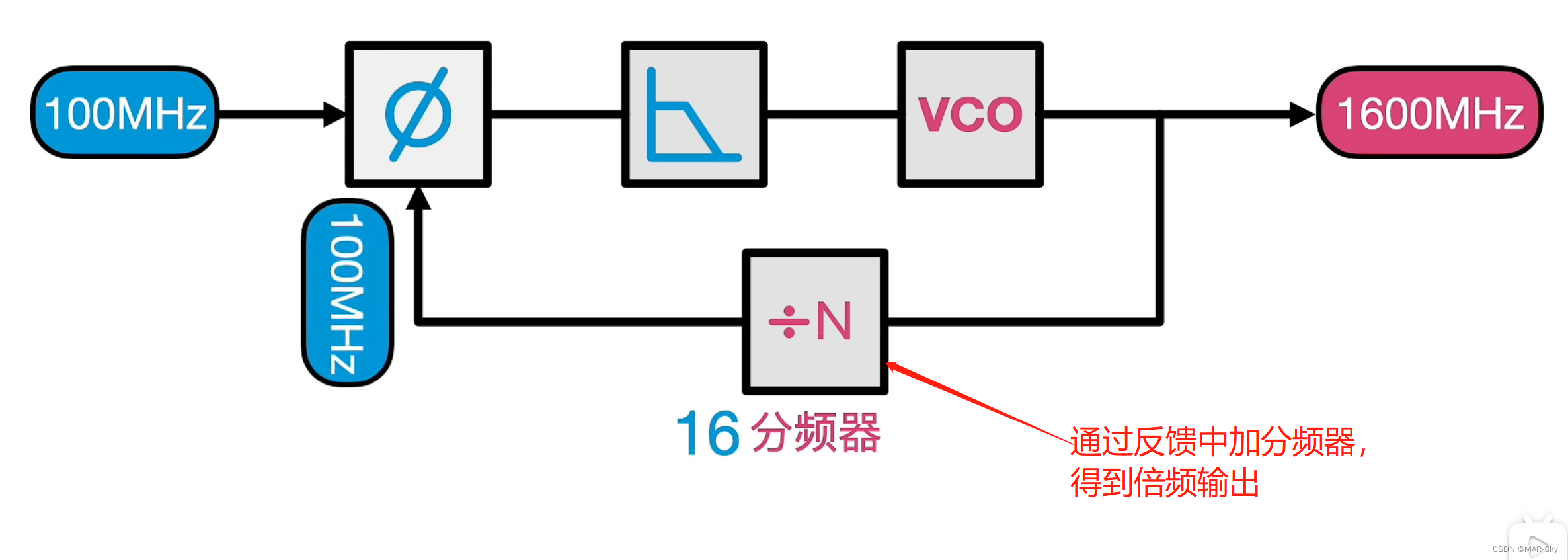

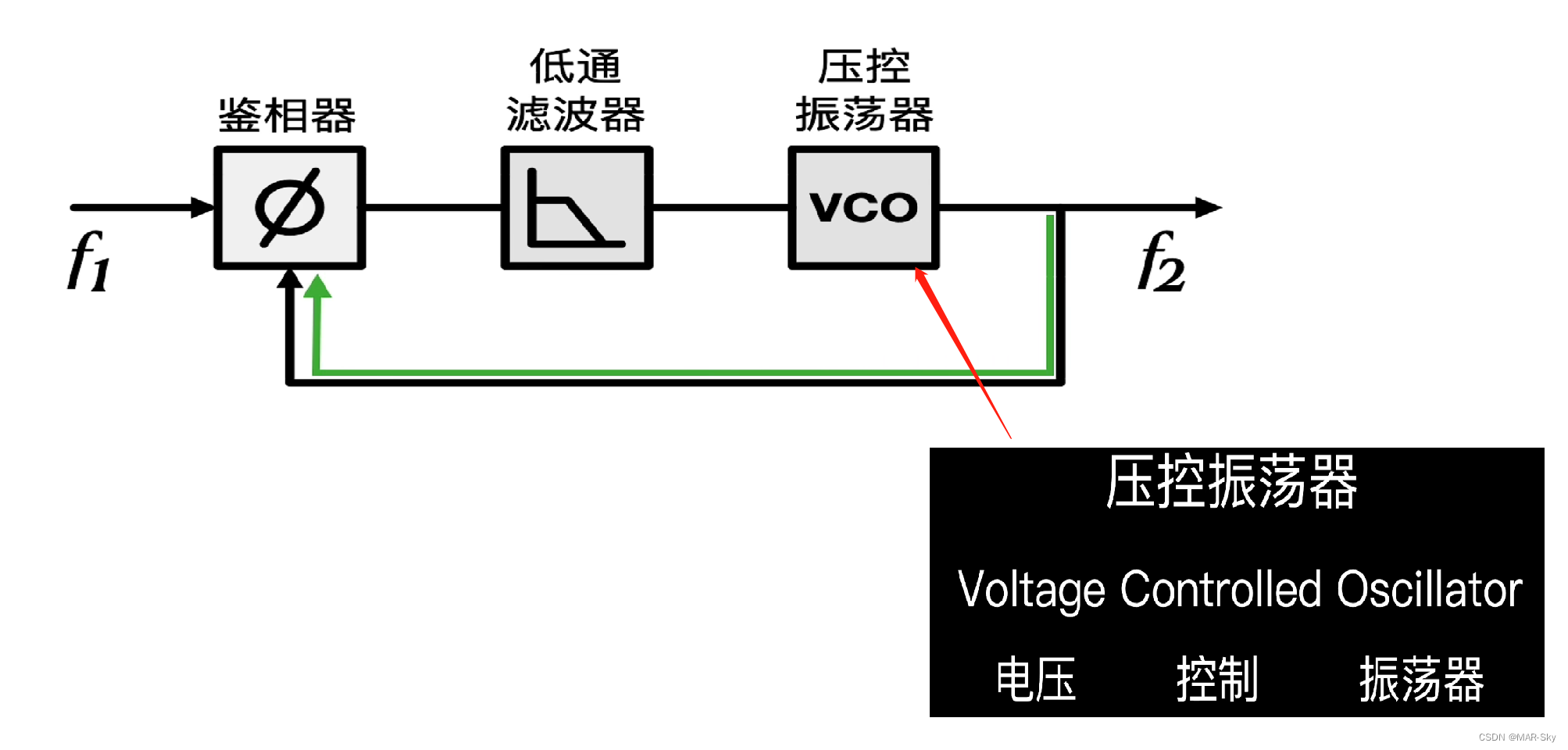

主要包含三部分：鉴相器（PD,Phase Detector），低通滤波(LPF,Low-pass filter)，压控振荡器（VCO,Voltage Controlled Oscillator）,但鉴相器是判断频率和相位是否相同的，所以想要输出倍频，还需要反馈电路中降频处理。

压控震荡器VCO

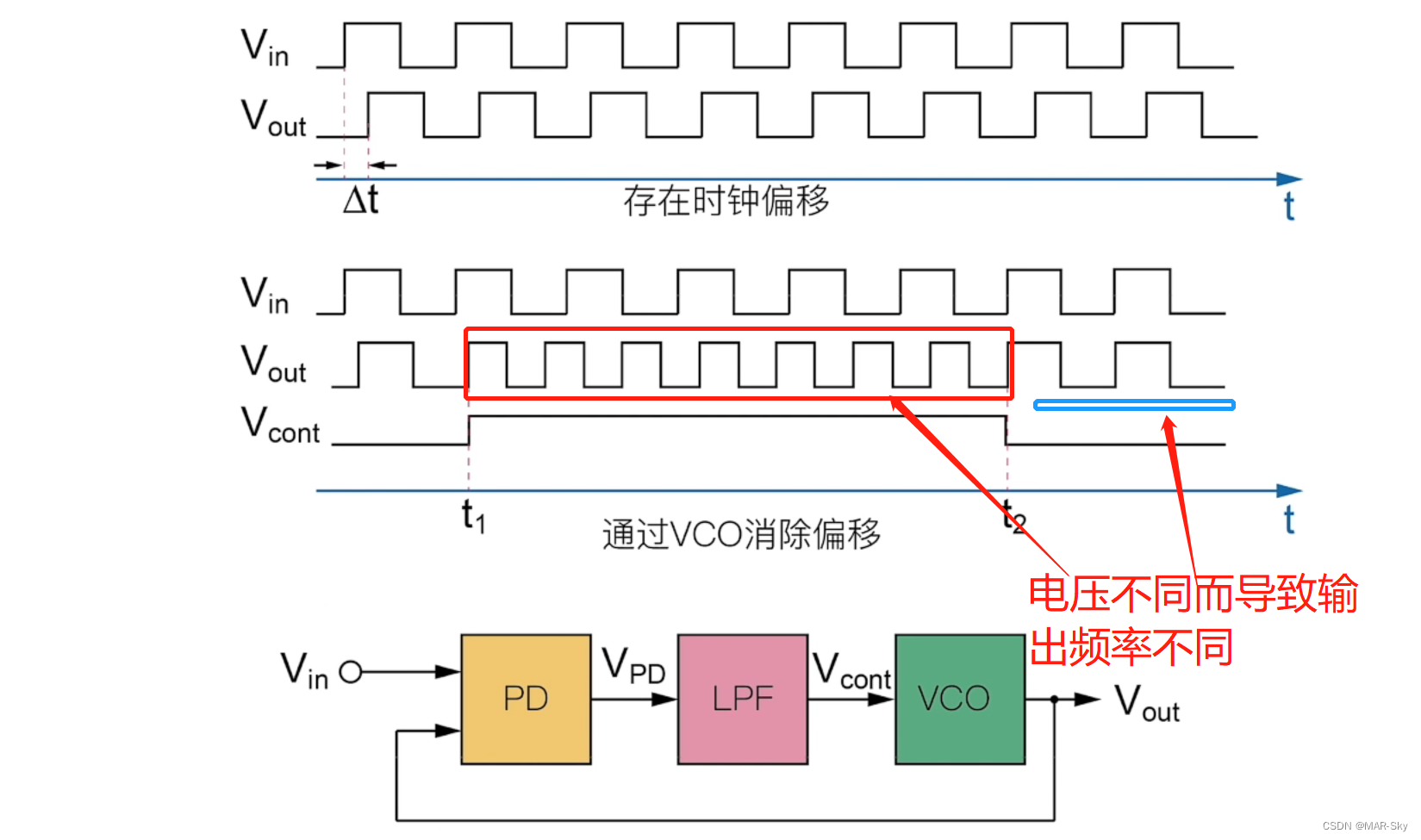

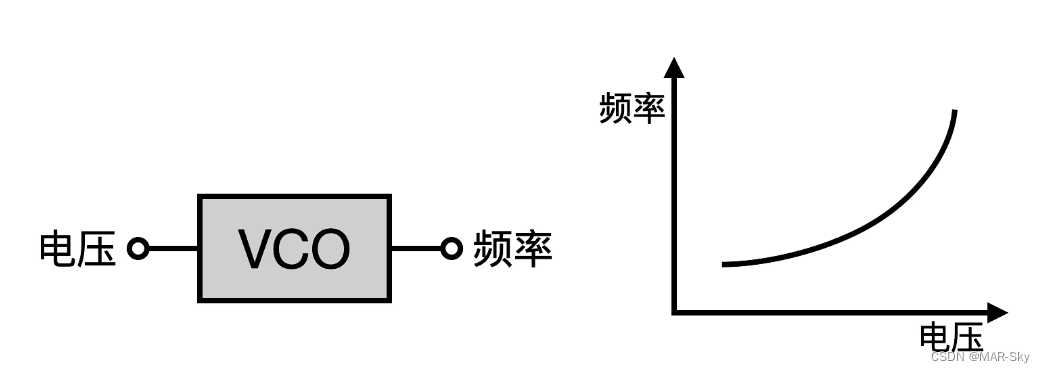

根据电压的不同输出不同的频率。所以PLL倍频的主要部件就是这个部分，但是电压直接决定了频率，即使很小的电压波动，也会导致频率的变化，所以为了得到稳定的电压，加入了反馈和滤波。

鉴相器Phase Detector

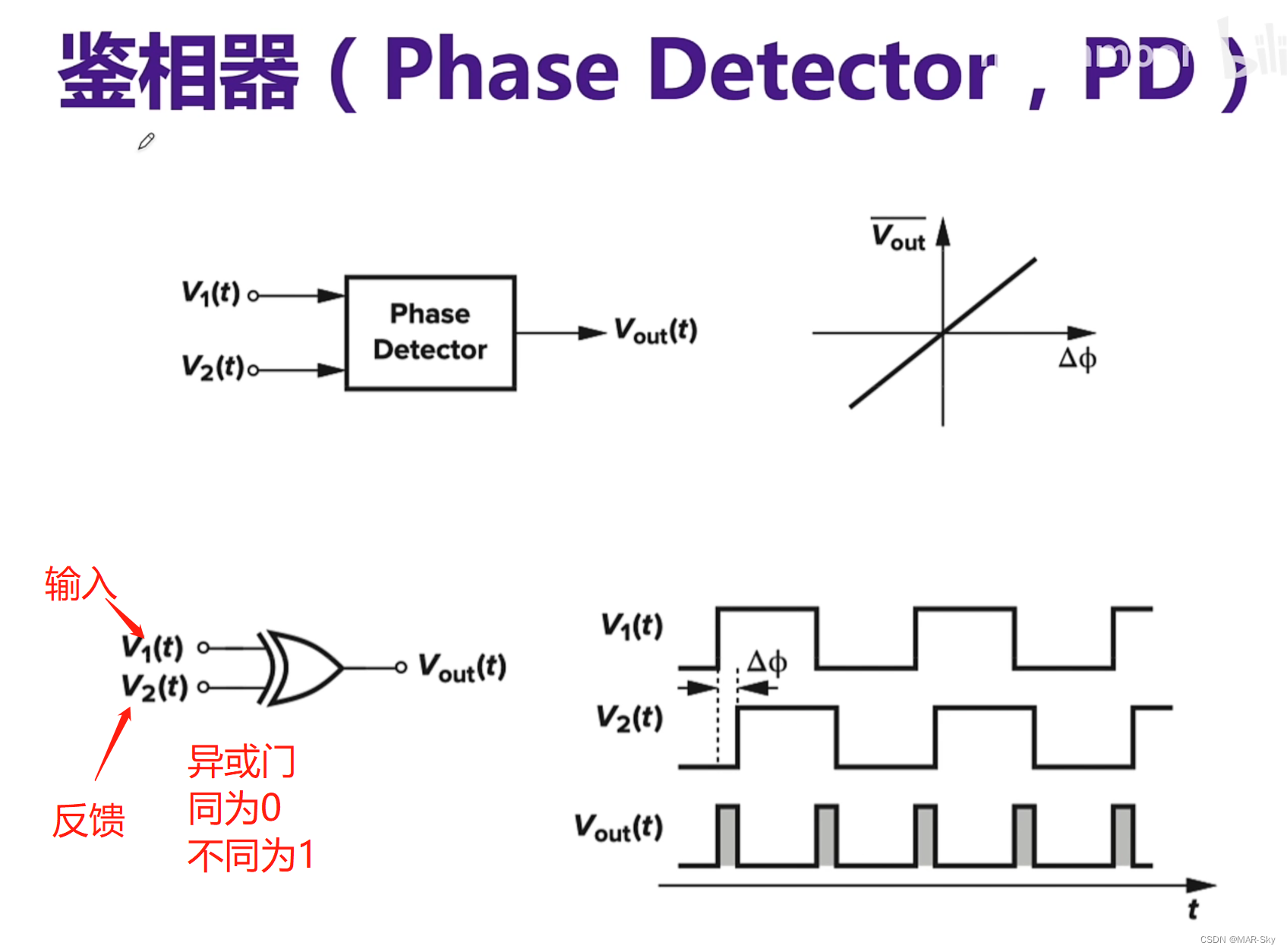

功能：比较输入和输出的脉冲相位是否相同。
