STM32CubeMX HAL F103 BKP备份寄存器使用

以下是本人自己的应用笔记,如果有错误的地方,欢迎评论区指出,我会及时更正-[2021.09.28]

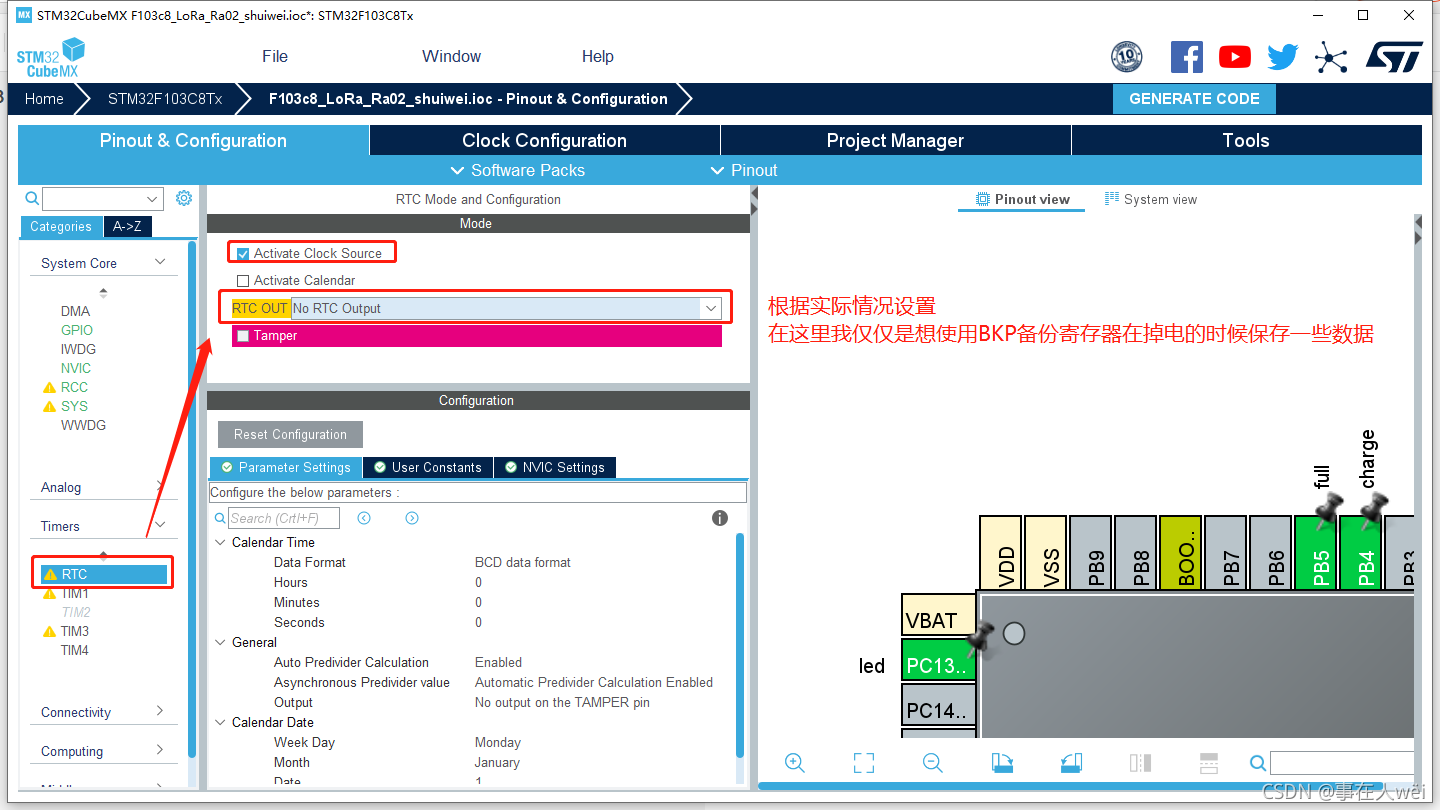

1.需要开启RTC功能

在这里插入图片描述

2.API调用

初始化程序已经自动生成好了,直接使用下面的两个函数就可以了

将num数据保存在RTC_BKP_DR1的位置

uint16_t num = 0x25;
HAL_RTCEx_BKUPWrite(&hrtc,RTC_BKP_DR1,num);

在RTC_BKP_DR1的位置读取数据

uint16_t num = 0;
num = HAL_RTCEx_BKUPRead(&hrtc,RTC_BKP_DR1);

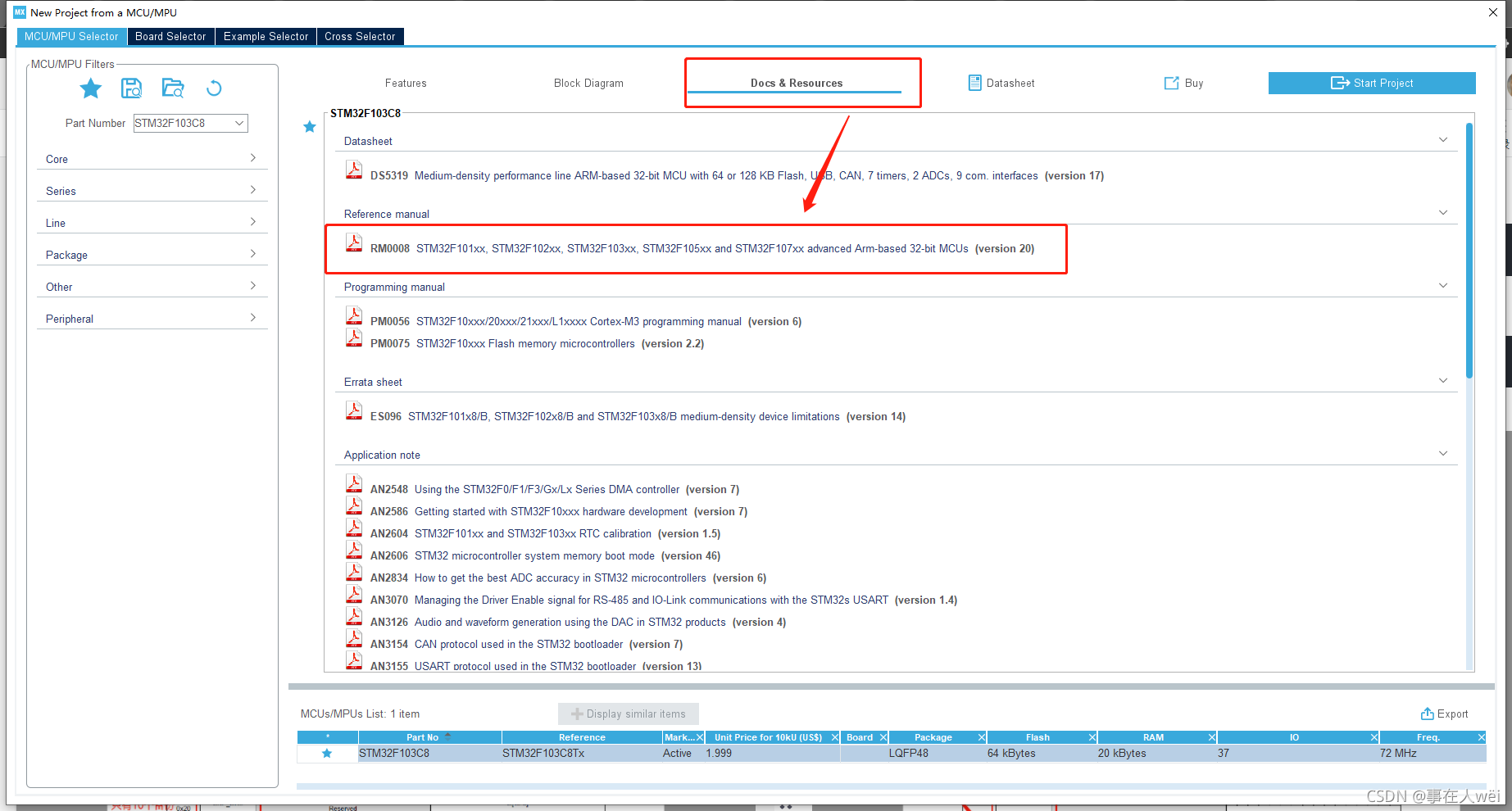

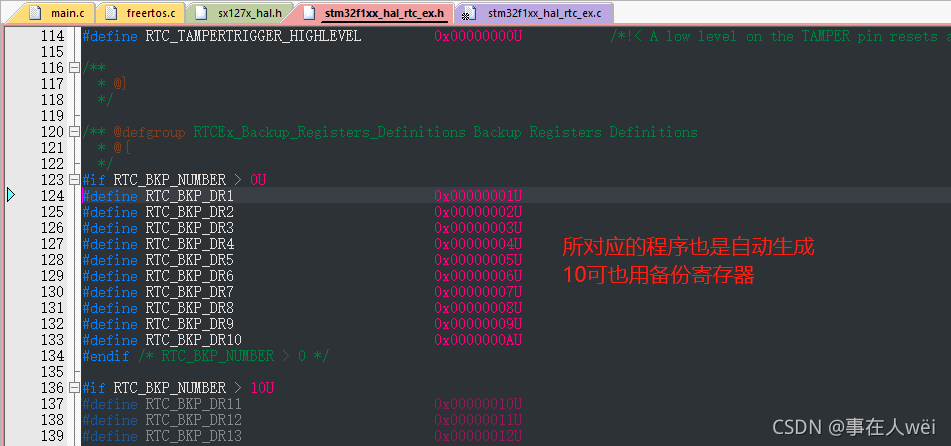

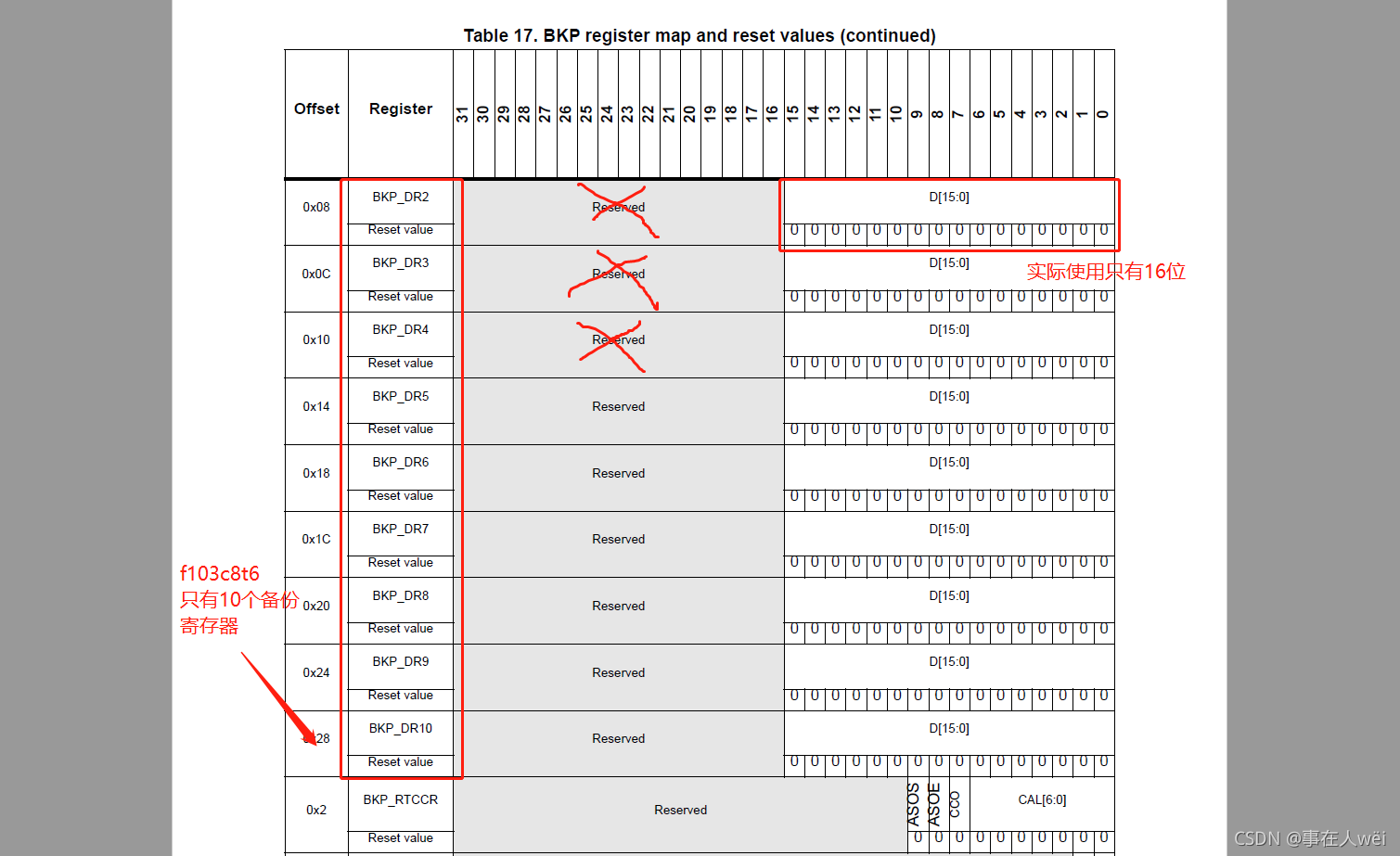

3.参考资料

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
注意:VBAT引脚需要连接备用电池,如果VBAT引脚掉电了,BKP的数据也会丢失
