前言

实验室XILINX下载器常常存在不够用的情况，将下载器集成到PCB上这样调试时只需要一条USB线缆就行啦，再也不用到处找下载器了呜呜，XILINX FPGA支持JTAG最高优先级调试，因此只需要将JTAG转换为USB就行啦

JTAG-SMT2-NC

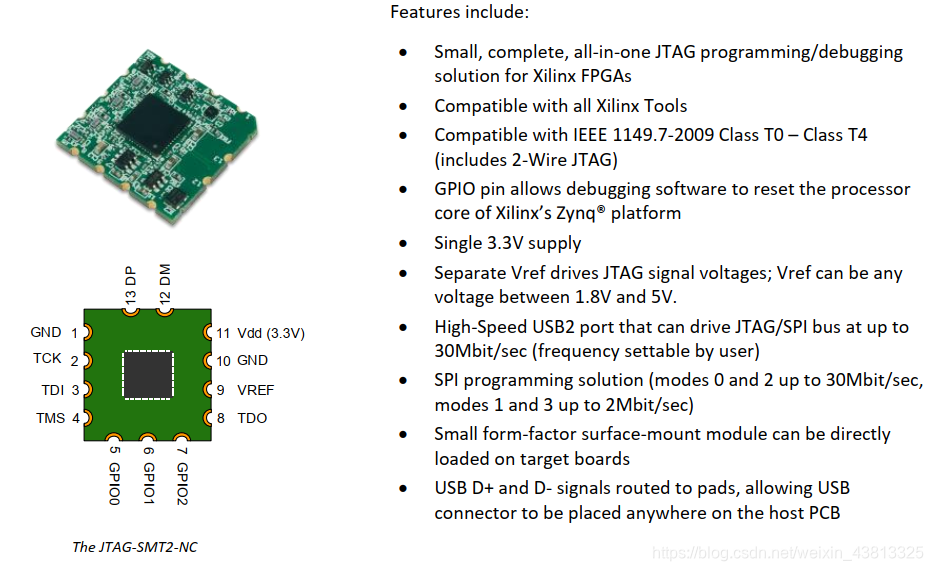

JTAG-SMT2-NC是一款XILINX专用的JTAG转USB2的转换模块，支持3.3V主电压供电，1.8V-5V JTAG信号，速率30Mbps。
在这里插入图片描述

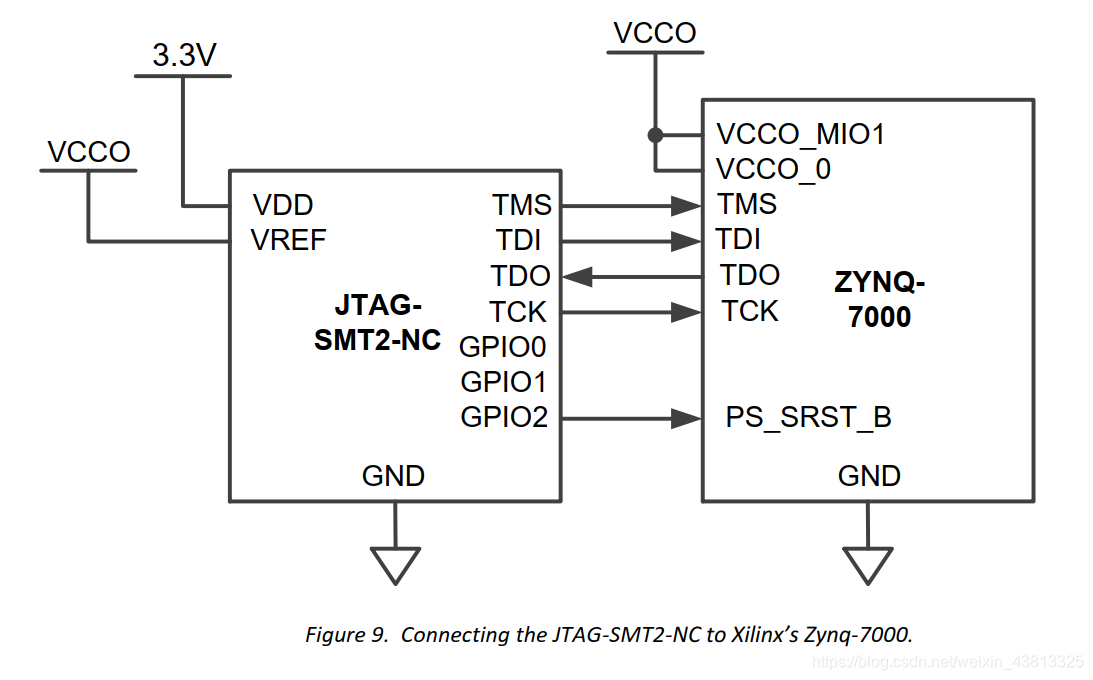

用户可以将XILINX JTAG直接连在转换芯片JTAG管脚，如果使用zynq系列芯片，推荐将GPIO2管脚连接到SRST_B信号，如果VCCO_0和VCCO_MIO1 BANK电压相同，则可以如下连接。
在这里插入图片描述

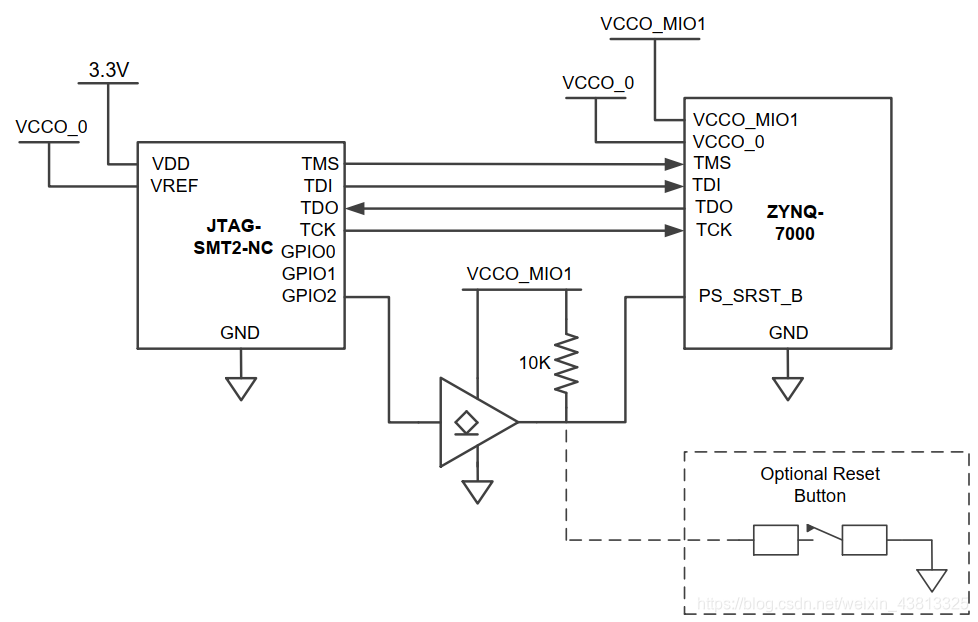

如果VCCO_0和VCCO_MIO1 BANK电压不同，则可以如下连接，增加一个缓冲芯片。

在这里插入图片描述

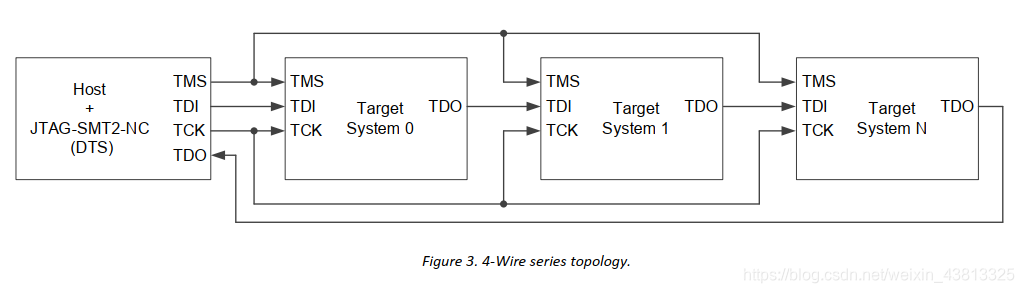

支持多片FPGA级联控制，菊花链拓扑：

两线和4线星型拓扑：
