机器人感知与规划笔记 (3) - 视觉感知及处理

计算机视觉总览

计算机视觉的目标在于写能够解释图片的程序。图片不限于2D或视觉光谱，这还包括了3D图像，视频，红外和X射线成像。

应用

• 人脸识别
• 对象与动作识别，跟踪
• 无需密码使用指纹识别，面部识别即可登录
• 基于视觉的生物识别 (虹膜模式识别)
• 人脸检测
• 物体识别 (Amazon Go Supermarket)
• 光学字符识别 (Optical Character Recognition - OCR)
• 智能汽车
• 基于视觉的互动（和游戏）
• 太空计算机视觉 (全景拼接，3D地形建模，障碍物检测，位置跟踪)
• 杂草检测喷雾
• 医学影像
• 基于运动的识别 (motion-based recognition)
• 手部追踪
• 目标检测与分类（颜色分割用于检测机器人前面的桌子上的对象；将剩余的斑点与以前分割的对象的存储特征进行比较。）

人类视觉

人类视觉分别通过眼睛中的视杆(rods)和视锥(cones)对图像的亮度(brightness)和颜色(colour)做出响应。
众所周知，三种主要类型的视锥的灵敏度明显不同。 红色视锥细胞的灵敏度是绿色视锥细胞的两倍，而其灵敏度是蓝色视锥细胞的40倍。
对单个颜色的感知取决于任何感兴趣的场景中的周围颜色（换句话说：前景色/背景色产生对比度）。

分辨率

人眼 - 4000 * 4000（像素）

电脑 ：

• VGA（视频图形阵列）：640 * 480像素
• SVGA：800 * 600像素
• XGA：1024 * 768像素
• 高清：1280 * 720像素
• 2K：2028 * 1080像素
• 4K：4096 * 2160像素
• 8K：7680 * 4320像素
• 机器人视觉：256 * 256？

光流法 (optical flow)

光流是图像中的明显运动模式。光流通常对应于运动场。（然而也有反例：理发店旋转杆，光流方向朝上，而其运动场实则是水平移动的）

运动场 (motion field)

对象上的点Po以速度Vo移动，该点在像平面上的投影Pi将以速度Vi移动。所有这些向量的集合代表形成运动场的图像点的速度。

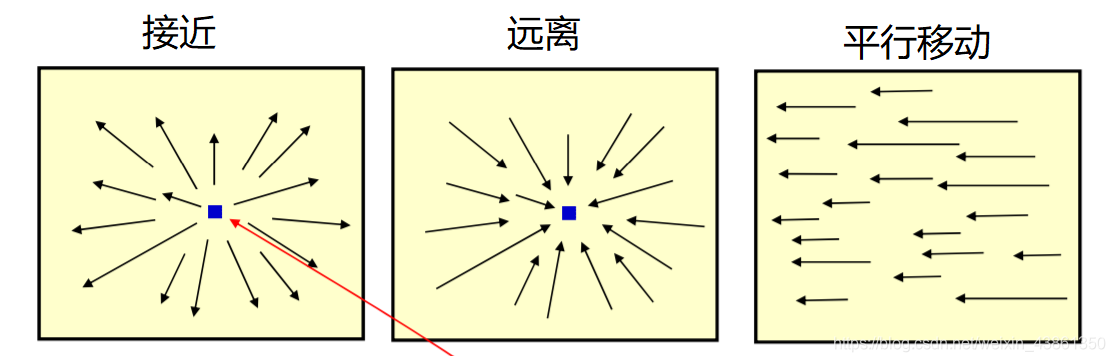

平移运动生成的三种类型的运动场：

光流和运动场

根据图像序列，即根据图像亮度的空间和暂时变化来估计运动场。光流是运动场的近似值，可以根据随时间变化的图像序列进行计算。在几个简化的假设下（例如场景照明），近似误差可以很小甚至为零（例如仅用于平移运动）。

图片采集系统

电荷耦合设备相机(Charge-Coupled Device Camera),简称CCD相机
一个数码相机是一种转换器(transducer):
输入：入射光(来自3D对象)
输出：复合视频信号(composite video signal)

在CCD相机中，物理图像平面是nm个矩形的光敏（光）传感器(light-sensitive photo sensor)网格。其中，每个光电传感器将光转换为电压。帧采集器(frame grabber)将视频信号数字化为nm整数值的二维数组，并将其存储在内存缓冲区(memory buffer)中。
电压的（2D）空间阵列被传输到移位寄存器(shift register)，该移位寄存器将其转换为时变（复合）视频信号(time-varying video signal)。
然后将该二维数组转移到主机进行进一步处理。
该复合视频信号是模拟信号，包括与每个光电传感器相对应的电压值，以及(2D)CCD阵列中各个传感器的垂直和水平位置的时序信息。

图像失真

如果相机或者帧采集器没有引入任何失真，则存储在计算机中的图象是原始图像(3D)的精确数字化副本(2D)。然而这是不会发生的，因为：

1. 与帧缓冲像素(frame buffer pixels)相比，CCD阵列元素的行数有所不同。
2. CCD元素的非正方形长宽比 - 即水平与垂直CCD元素尺寸。
3. 数字表示只是模拟信号的近似值。

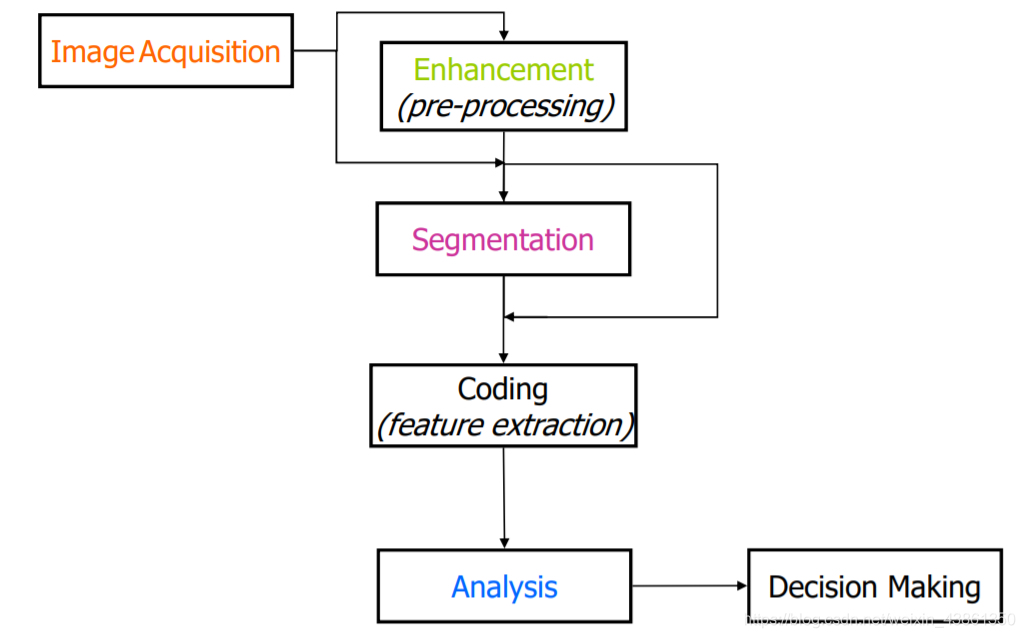

计算机视觉处理

图像增强，用来改善图像数据的内容，包括了：

• 亮度改变 (brightness sliding)
• 对比改变 (contrast stretching)
• 帧的总和，相减，平均。

图像分割(Image Segmentation)，按兴趣区域 (region-og-interest) 划分：

• 孔检测窗口 (hole detection windows)，滑动窗口 (sliding windows)
• 边缘窗口 (edge windows)，边框 (bounding windows)

图像分析 (Image Analysis):

1. 基于表现形式 (representation)：

• 像素图，像素计数，强度直方图 (intensity histogram)，行列总计，模板匹配 (template matching)

2. 基于功能 (feature):

• 中心，面积，周长(perimeter)等。
• 直线，曲线，边线。
• 连接性 (connectivity)，元素的相对位置。

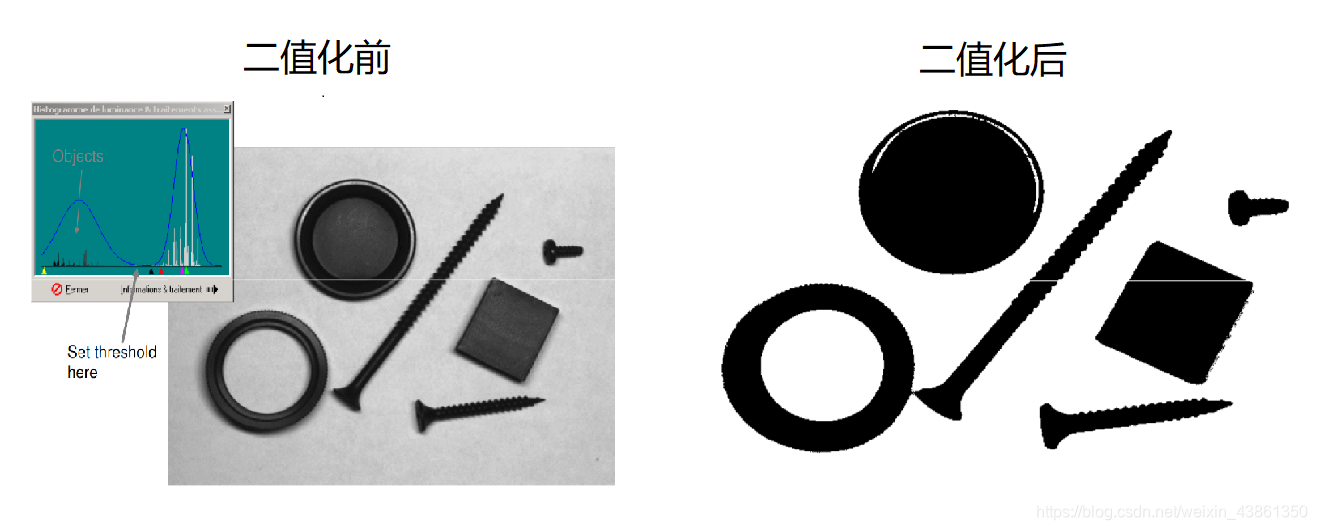

灰度水平阈值

许多图像由占据不同灰度范围的两个区域组成。
此类图像的特征在于双峰图像直方图(bimodal image histogram)。
图像直方图是在给定图像的一组灰度级上定义的函数h。
值h(k)由图像强度由k的图像像素数给出。

图像分割 (Image Segmentation)

分割可以看作是像素分类的过程；通过将各个像素分配给不同类别，将图像分割为对象或区域。
连接组件标签 (connected component labelling) 通过验证相邻像素(neighboring pixel) 是否属于该类别，将像素分配给特定类别。

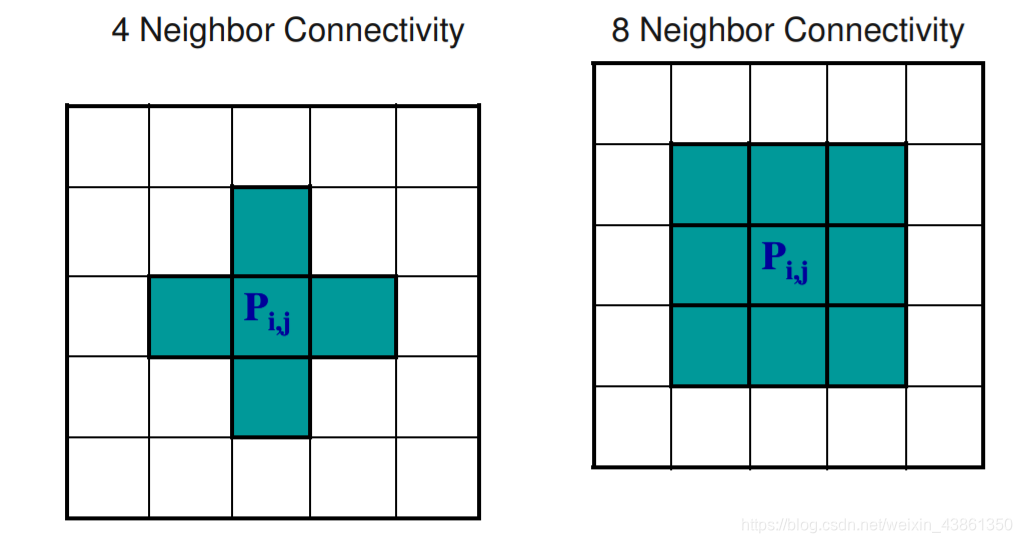

像素连接有两个“标准”定义：四邻点连接(four neighbor connectivity)和八邻点连接 (eight neighbor connectivity)。

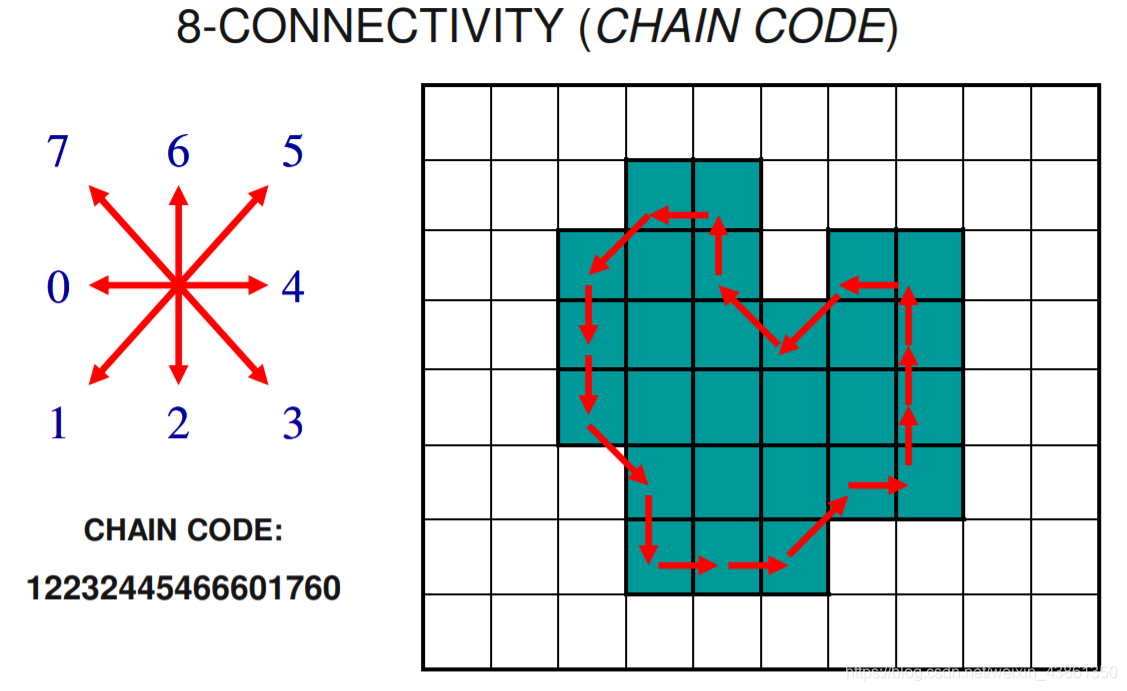

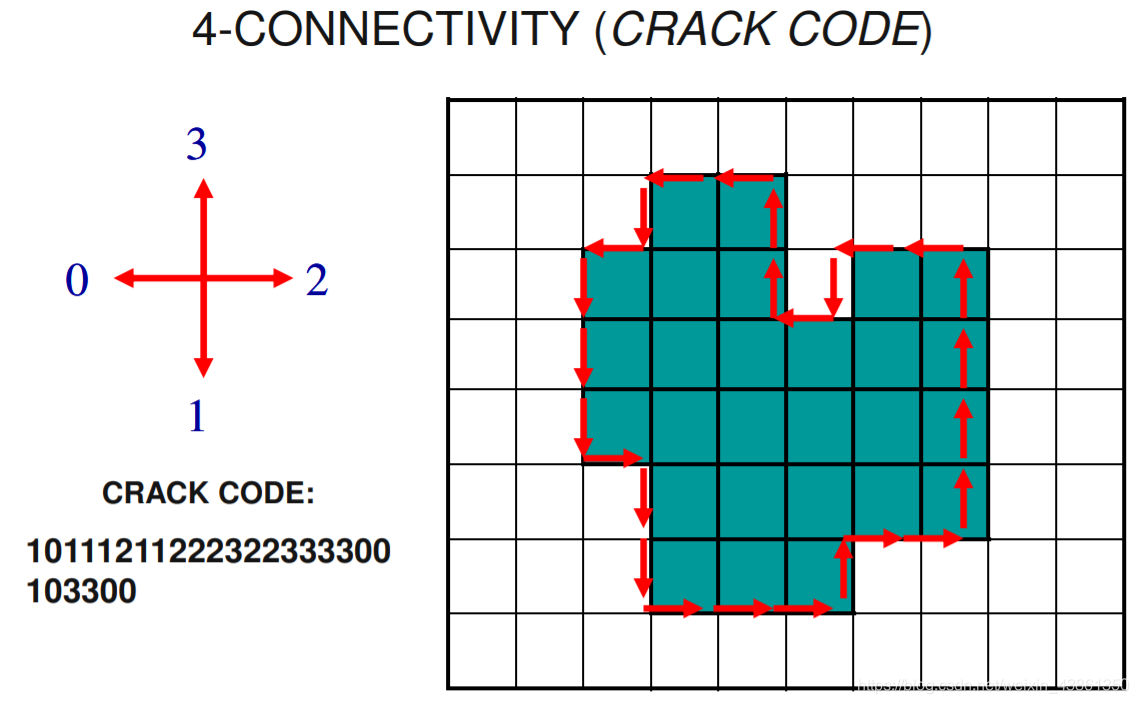

轮廓跟踪/边界跟踪标识 (contour tracking/border following identify)落在对象边界上的像素，即具有属于背景区域的邻点像素。

主动式3D机器视觉系统

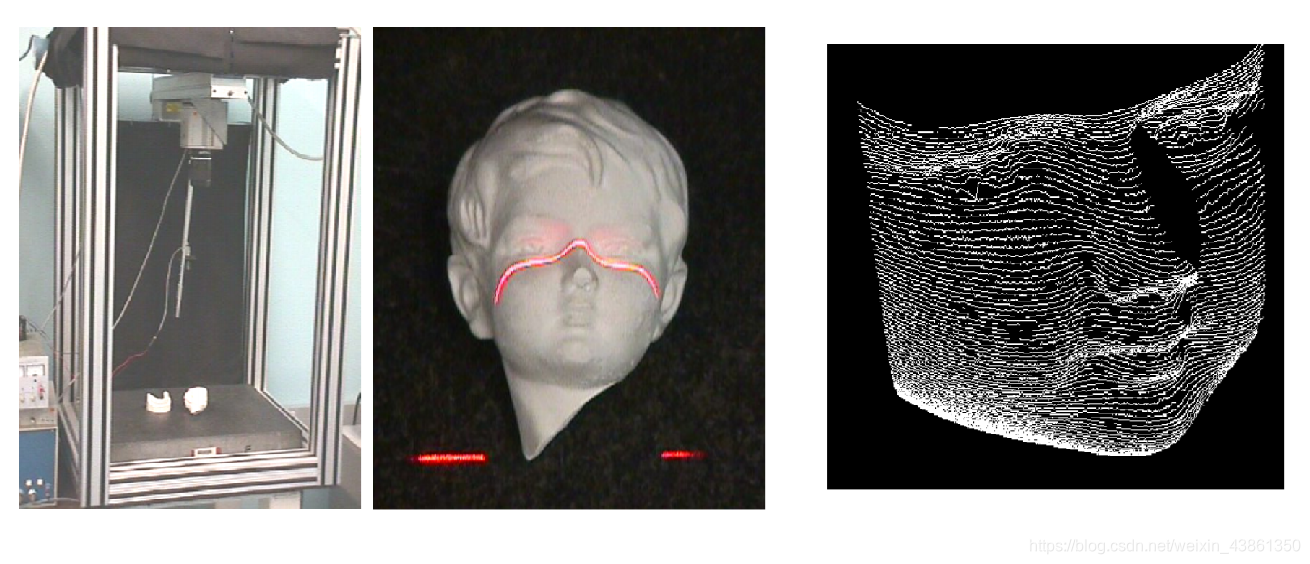

诸如雷达或激光之类的主动 (active) 3D感知方法需要发射无线电波 (radio waves) 或激光束 (laser waves)。
立体视觉相对于立体视觉系统的其他方法有一个优势：它是被动 (passive) 且准确的。

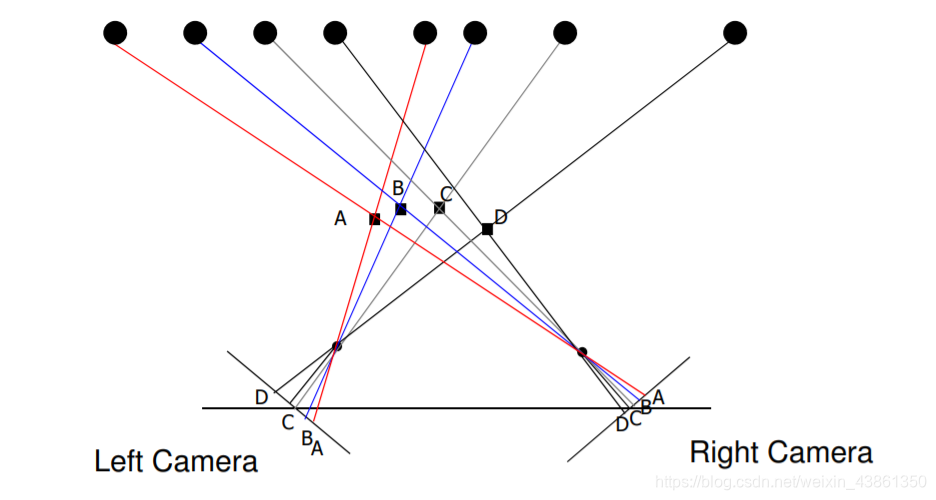

立体对应问题 (stereo correspondence problem) 是指确定一个图像的哪个部分对应于另一图像的哪个部分的问题。

确定对应关系correspondence(立体匹配)的主要方法有两种：

• 基于相关的算法 (correlation-based algorithms): 使用图像相关性在两个图像之间匹配固定大小的图像区域(一维或二维)。

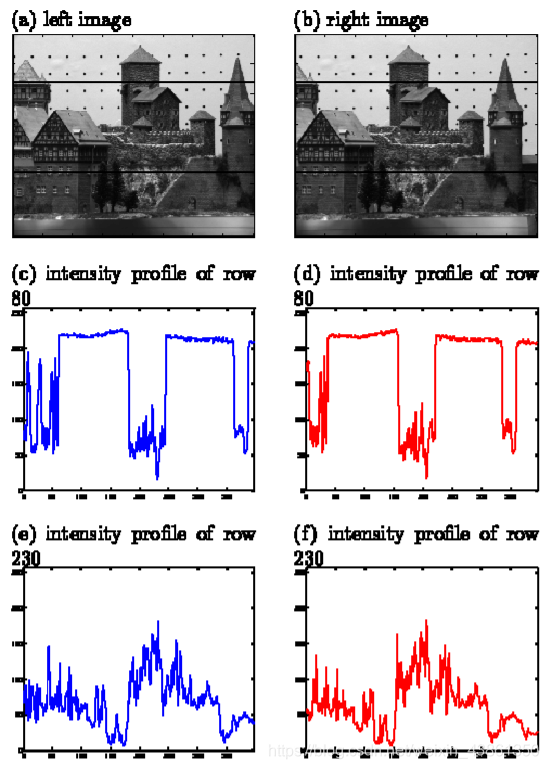

  1. 基于强度 (intensity-based): 在平行摄像机配置中，极线与像素行重合。相应的点必须位于同一行上。找到两个图象的一维强度分布图之间的相似性。


  2. 基于窗口(window-based)：寻找"有趣的"区域，如：强度值变化较大的区域。将匹配(match)分配给两个图象中高度相关的区域。要注意的是相关窗口(correlation window)大小的选择至关重要。

• 基于特征的算法 (feature-based algorithms): 匹配图像特征集。
  在立体视觉中的图像特征包括：边缘点(edge points), 直线，曲线，角和更高级别的特征(例如圆形，椭圆形ellipses和多边形polygonal区域)。
  线属性的示例：长度，方向，中点坐标。
  特征类型和匹配方法(correspondence mothod)的选择取决于许多因素，包括：场景中的对象类型，场景照明和图像对比度等。

空间不变兴趣点(space invariant interest points - SIP)方法。

1. 计算左右图像的空间不变兴趣点(SIP)
2. 查找SIP的相关性。

机器视觉系统

大多数机器视觉系统涉及捕获图像，转换图像，将图像转换为数字信息，以及处理算法的应用，以提取有关图像的有用信息，以用于模式识别(pattern recognition)，部分检查 (part inspection) 或部分定位 (part positioning) 和定向 (orientation)。
