【设置旋转参考】

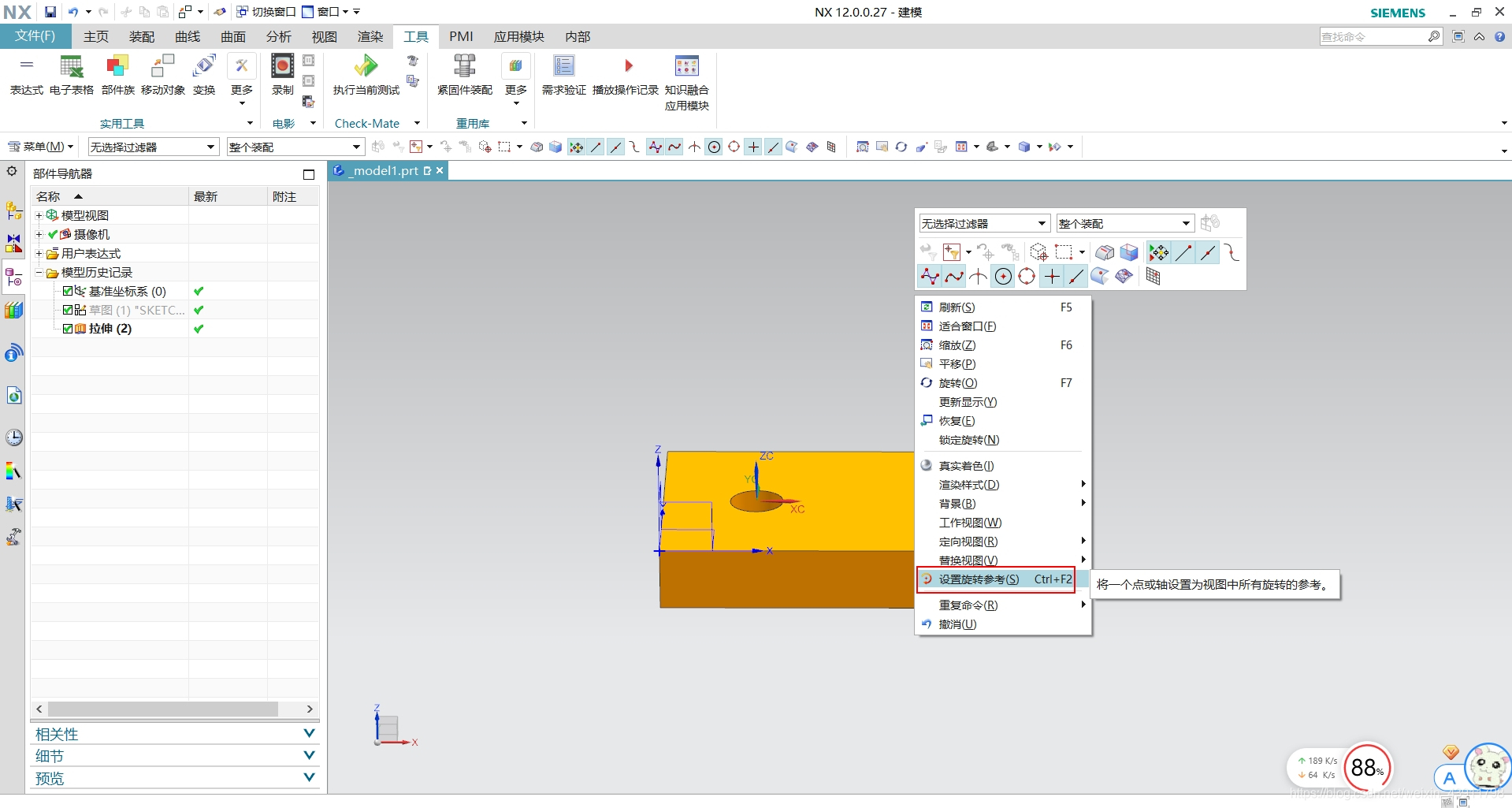

就是用户自行设置一个旋转点，将视图绕旋转点进行任意角度的旋转。旋转点的设置可通过执行右键菜单中【设置旋转参考】命令来执行或者按住鼠标滚轮延迟几秒，自动创建一个旋转点。
在这里插入图片描述
