本文详细介绍了在CAD中如何进行形位公差的标注，包括输入TOL命令、选择特征符号、插入公差数值和基准参照值等步骤。此外，还演示了使用CAD梦想画图软件的打断命令在不删除任何内容的情况下，在指定点将对象打断为两部分的操作流程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

如何在CAD图纸中标注形位公差？

执行方式

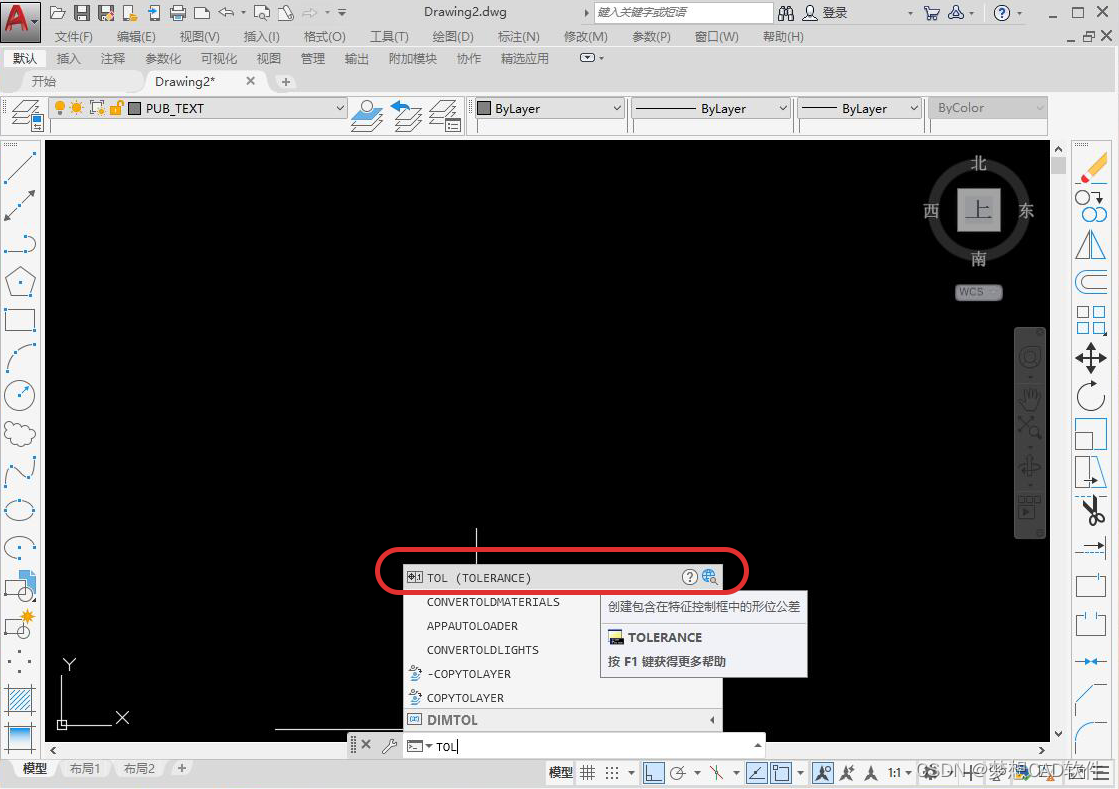

1.输入形位公差命令“TOLERANCE”（快捷键：TOL），按下空格键。

形位公差命令
在这里插入图片描述

2.在弹出的形位公差对话框，点击符号下面的黑方框，选择特征符号。

特征符号
在这里插入图片描述

3.然后点击公差前的黑框，插入直径符号，再输入公差数值。

插入直径符号
在这里插入图片描述

公差数值
在这里插入图片描述

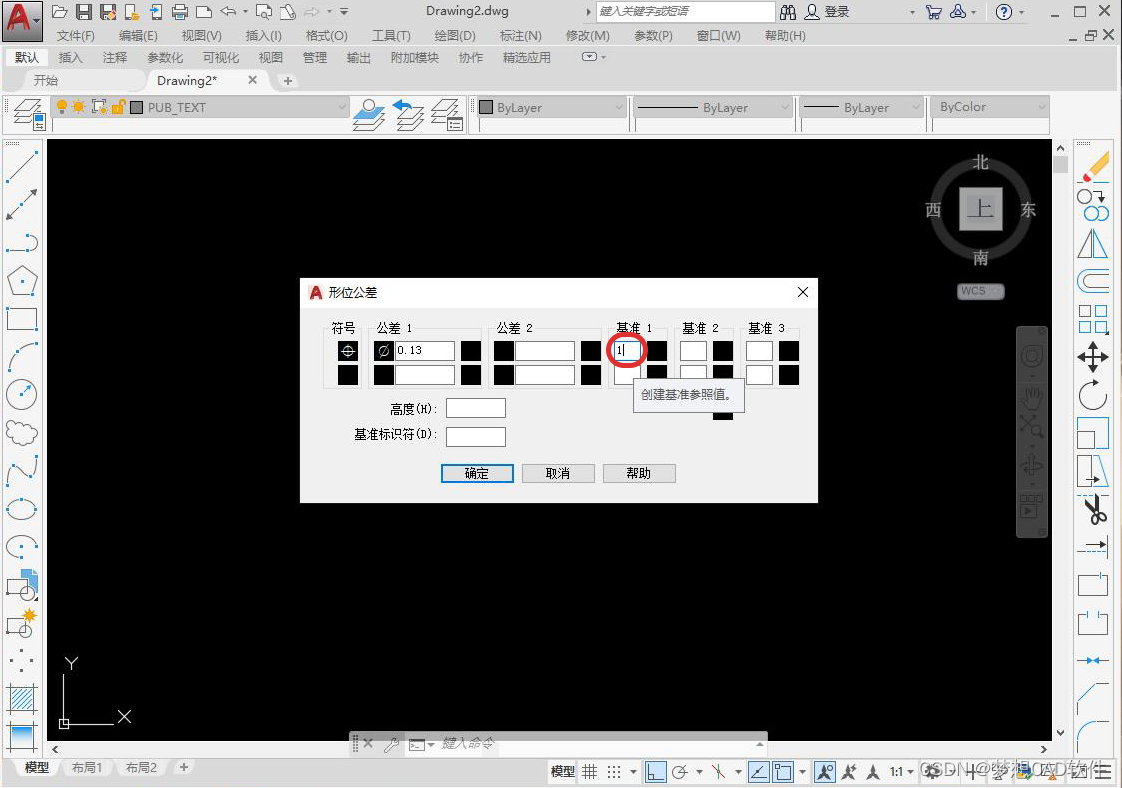

4.最后创建基准参照值，选择基准符号。

基准参照值
在这里插入图片描述

基准符号
