【北冥神功】《新能源汽车卷》之 ＜BMS篇＞：充电过程中预充、主正、主副继电器闭合顺序《冥心诀》（1）

先记录、后整理、不忘记

一、预充、主正、主副继电器充电过程闭合顺序

以下是一般的充电时继电器的闭合顺序：
1、预充继电器闭合：首先，预充继电器闭合，允许一个小电流通过预充电阻，以平衡充电桩和车辆电池系统之间的电压。这有助于减少由于电压差异引起的电流冲击，避免主正、主负继电器因过流过热粘连损坏。

2、预充电阻作用：预充电流通过预充电阻，限制电流的大小，防止过电流对电池和电路造成损害。同时，它允许电压逐渐平衡。

3、主负继电器闭合：一旦电压平衡完成，主负继电器闭合，将车辆电池的负极与充电桩的负极连接起来。

4、主正继电器闭合：接下来，主正继电器闭合，将车辆电池的正极与充电桩的正极连接起来。此时，电池系统与充电桩完全连接，可以进行正常的充电过程。

断开时的顺序相反，首先断开主正继电器，然后断开主负继电器，最后断开预充继电器。这样可以确保电池系统的安全和电路的保护。

需要注意的是，具体的继电器闭合顺序可能会根据电池管理系统（BMS）的设计和制造商的规范有所不同。在实际应用中，应遵循电池系统制造商提供的操作指南和程序。

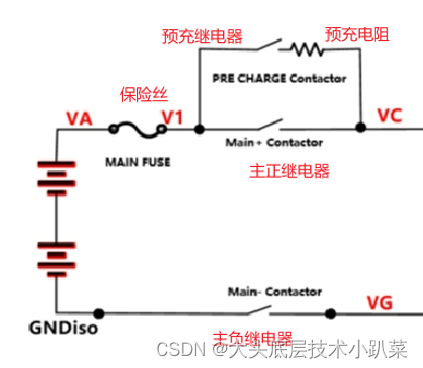

二、预充、主正、主副继电器功能

预充继电器：
功能：预充继电器在电池系统上电或充电时首先闭合，创建一个低电流路径，允许电流通过预充电阻。这样做的目的是为了平衡电池系统与外部电源或负载之间的电压，避免由于电压突变导致的冲击电流，保护电路和电池。

预充电阻：
功能：预充电阻限制预充阶段的电流大小，确保电池管理系统（BMS）可以控制电流的增加速率，防止过电流对电池和电路造成损害。它还允许电压逐渐平衡，减少电磁干扰（EMI）。

主负继电器：
功能：主负继电器负责将电池的负极与外部负载或充电器的负极连接起来。在预充电流建立并且电压平衡后，主负继电器闭合，使得电池的负极与外部电路完全接通。

主正继电器：
功能：主正继电器负责将电池的正极与外部负载或充电器的正极连接起来。在预充继电器和主负继电器成功闭合后，主正继电器闭合，使得电池的正极与外部电路完全接通，从而允许正常的充电或放电过程开始
