三极管和MOS管用于开关控制笔记

本笔记主要记录三极管和MOS管用于开关控制的备忘。三极管和MOS管的基础理论描述和讲解分析，详见《模拟电子技术基础》。

三极管的开关控制

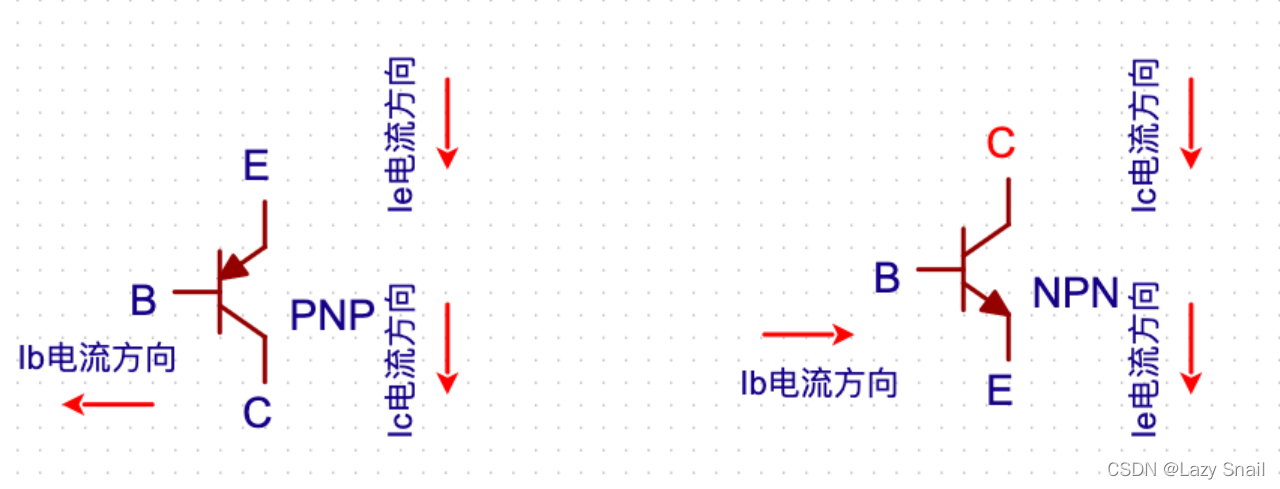

如何确定三极管的三个极？

• B极(base)—基极
• E极(emitter)—发射极，不论是P型还是N型，有箭头指示的就是发射极。
• C极(collector)—集电极，不论是P型还是N型，无箭头指示的就是集电极。

如何判断是P型还是N型？

箭头的指示永远都是由P->N,由箭头的朝向确定是PN还是NP,继而确定中间位置N型还是P型。

三级管用作开关电路如何连接？

三极管开关属于电流控制开关，Ib控制Ic，对于PNP三极管:若有一个小电流流出基极，那么集电极和发射极就会导通，对于NPN三极管:若有一个小电流流入基极，那么集电极和发射极就会导通。

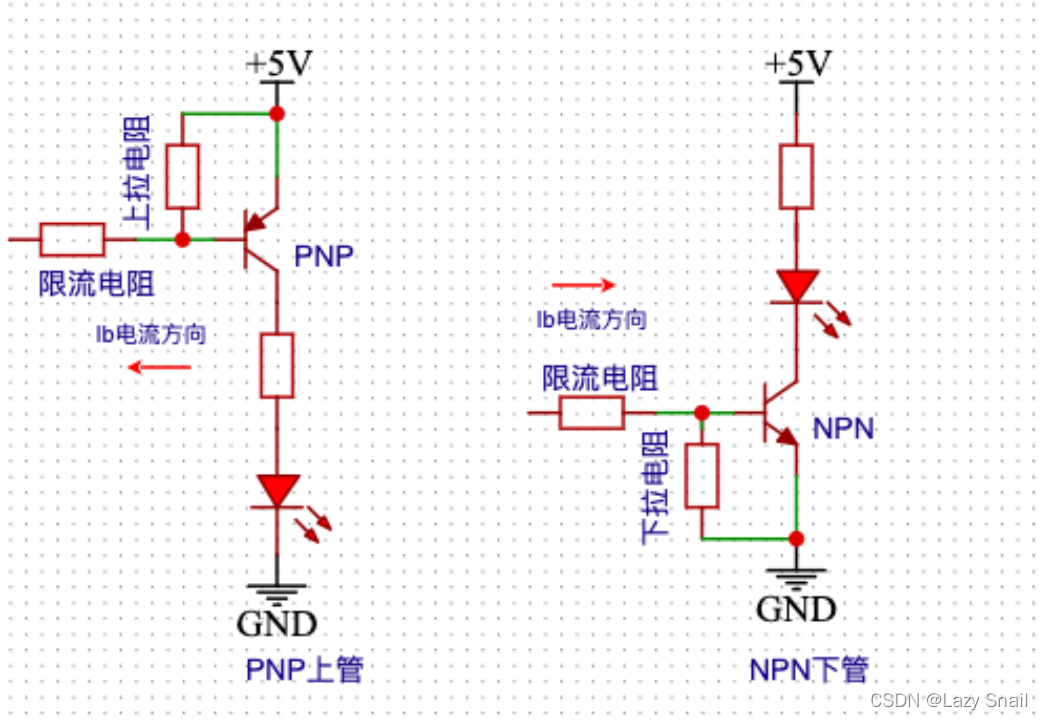

三级管用作开关电路如何控制？

PNP型三极管：通常使用PNP做上管，基区（b）用高电平驱动PNP型三极管截止，低电平驱动导通。
NPN型三极管：通常使用NPN做下管，基区（b）用高电平驱动NPN型三极管导通，低电平驱动截止。

MOS的开关控制

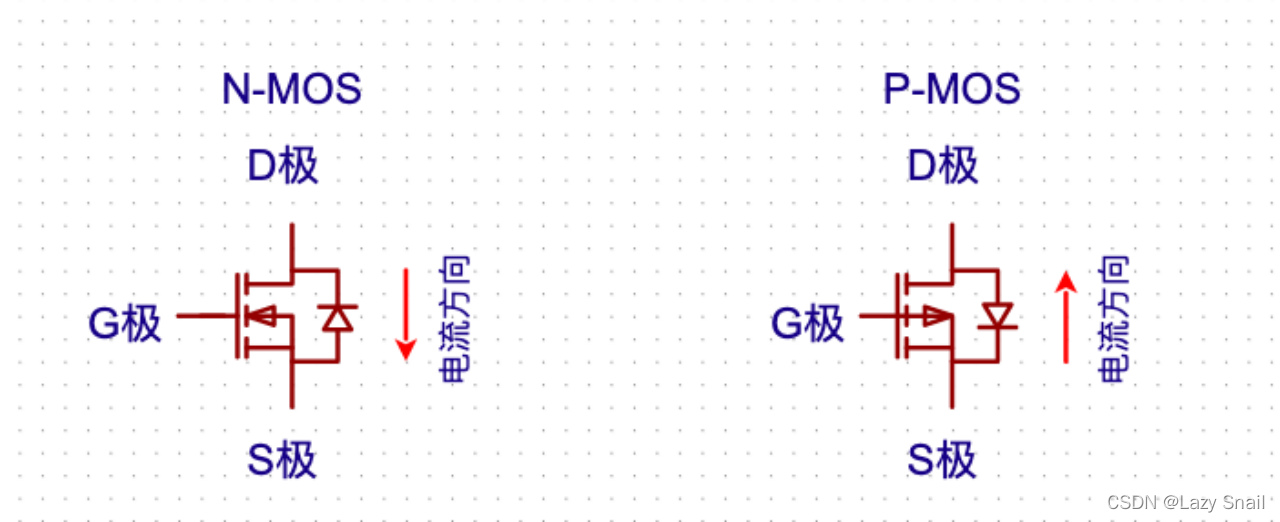

如何确定三极管的三个极？

• G极(gate)—栅极
• S极(source)—源极，不论是P沟道还是N沟道，两根线相交的就是源极。
• D极(drain)—漏极，不论是P沟道还是N沟道，是单独引线的那边就是漏极。

如何判断是P沟道还是N沟道？

指向G极的就是N沟道，反向指的就是P沟道。

MOS管用做开关管时电路如何连接？

通常使用PMOS做上管，NMOS做下管，MOSFET管电压控制开关。

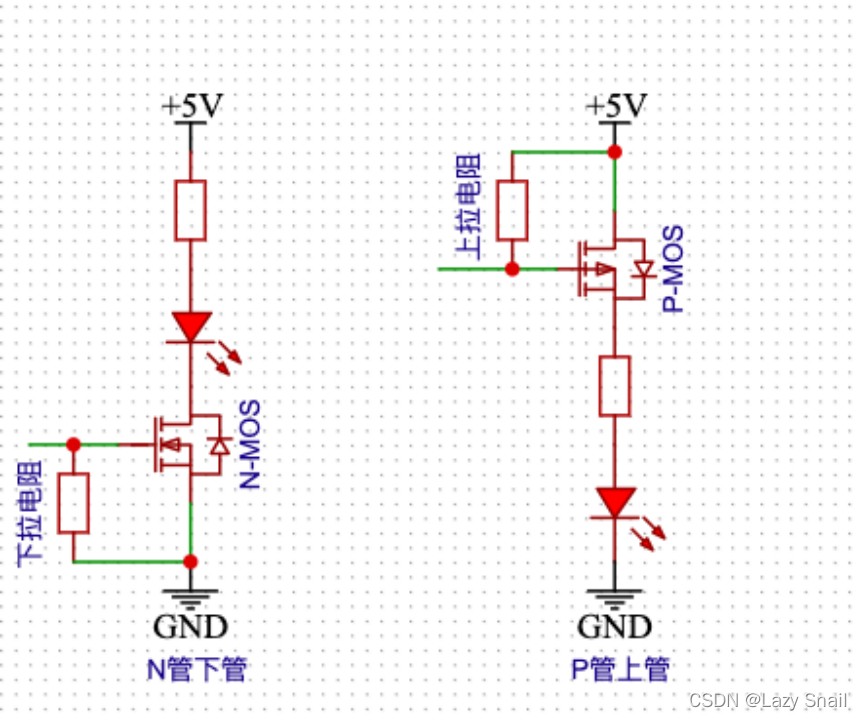

MOS管用做开关管时电路如何控制？

NMOS管的主回路电流方向为D—>S，导通条件为VGS有一定的压差，NMOS当下管，即S极直接接地，只需控制G极电压高，即可导通。
PMOS管的主回路电流方向为S—>D，导通条件为VGS有一定的压差，PMOS当上管，S极直接接VCC，只需控制G极电压低，即可导通。

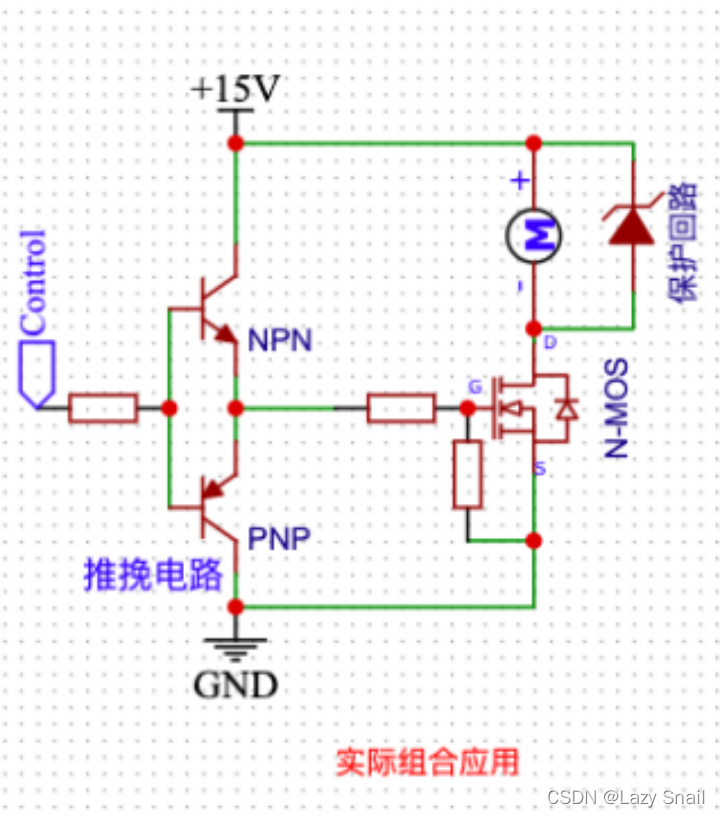

组合应用举例
