本文详细分析了三极管和MOS管在数字电路中的开关作用。当S2闭合时，无论S1状态，M1和M2均不导通，无输出。若S2断开，S1闭合则M1导通，M2未导通，输出+5V；而S1断开时，M1未导通，M2导通，输出端接地。通过Q6、Q7等的导通状态控制M1和M2的开关特性。

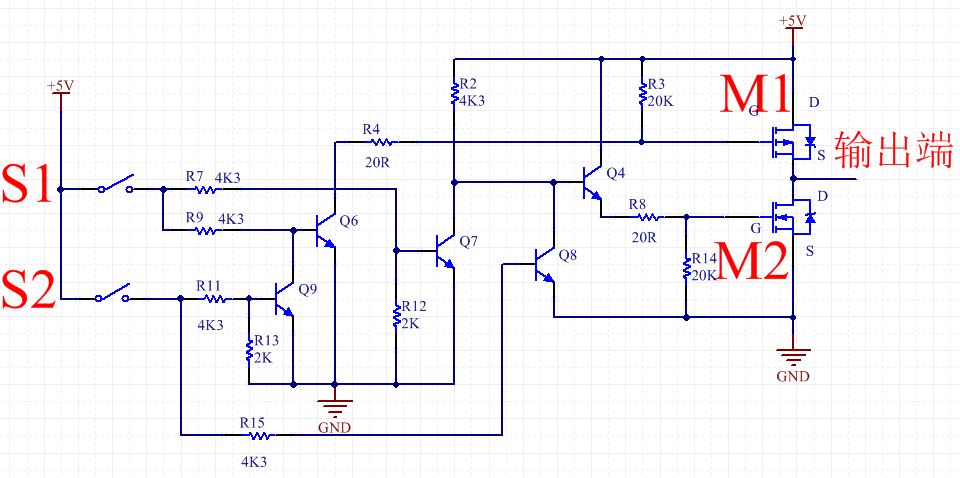

上面两篇文章我们通过对三极管和MOS管的学习，对其有了一个基本的认识，下面来分析一个简单的数字电路学习如何在数字电路中使用三极管和MOS管。
效果一：S2闭合，则无论S1闭合与否，M1和M2均未导通，无输出。
分析：S2闭合时，Q9的基极通过R11接到+5V，发射极接地，形成回路，基极有电流通过，则其集电极和发射极导通，根据其导通特性，压降为0.3V，因为发射极接地，所以Q9的集电极电压为0.3V，则与其相连的Q6基极电压为0.3V，Q6发射极接地，Q6的Ube < 0.7V，Q6未导通，则与其集电极相连的M1栅极与漏极没有压降，PMOS管M1未导通
