原本的XPBD(Macklin 2016)

在这里插入图片描述

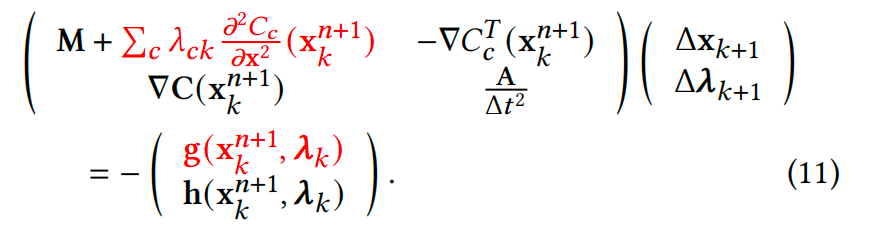

Primal Residual XPBD(PXPBD)

from Chen 2023
Primal Extended Position Based Dynamics for Hyperelasticity

在这里插入图片描述
Chen2023主张
左边的红色二阶项可以舍掉，但右边的g（也就是Primal residual) 应该恢复。因为左端那个是Quasi Newton的常见做法。而舍弃右边需要保证lambda很小才成立。舍掉会导致XPBD残差下降停滞，仿真不稳定。

做法

（8）的左端即g
在这里插入图片描述

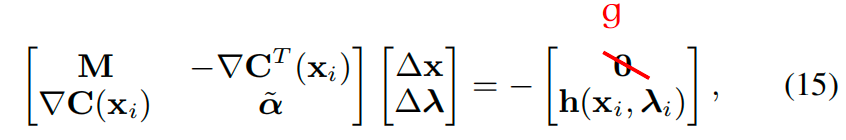

原本的(15)的左端第一项的0应该变为g

在这里插入图片描述

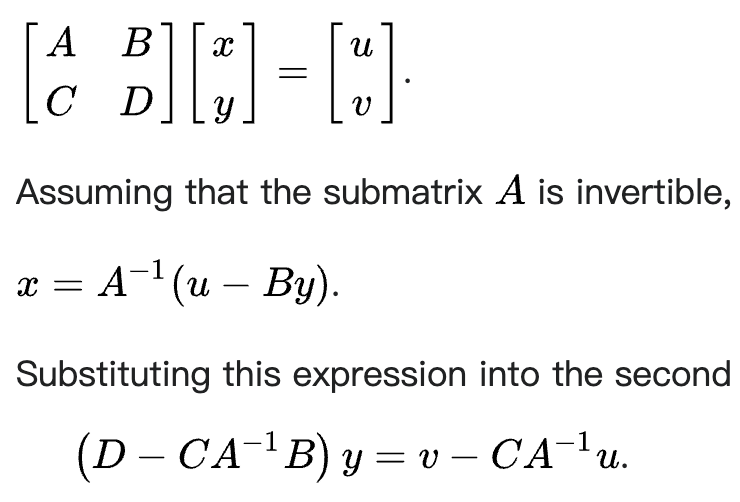

根据schur complement (https://en.wikipedia.org/wiki/Schur_complement)
在这里插入图片描述

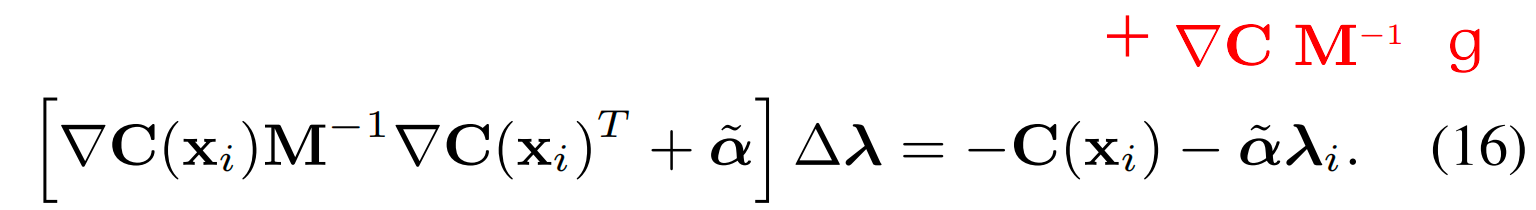

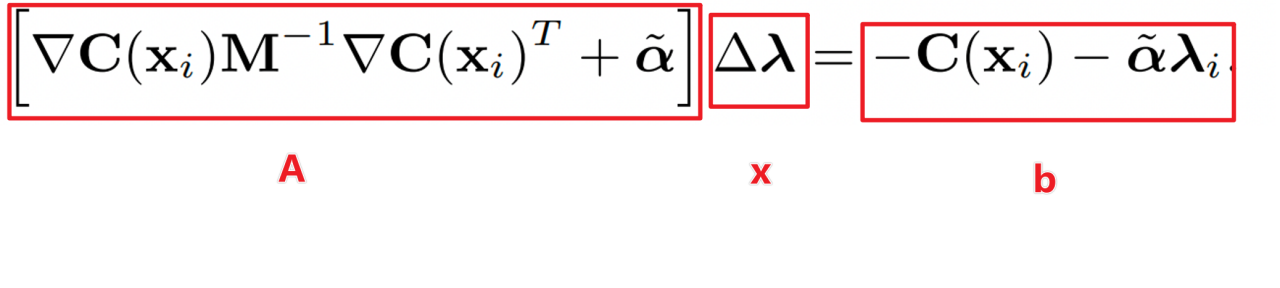

于是16变为
在这里插入图片描述

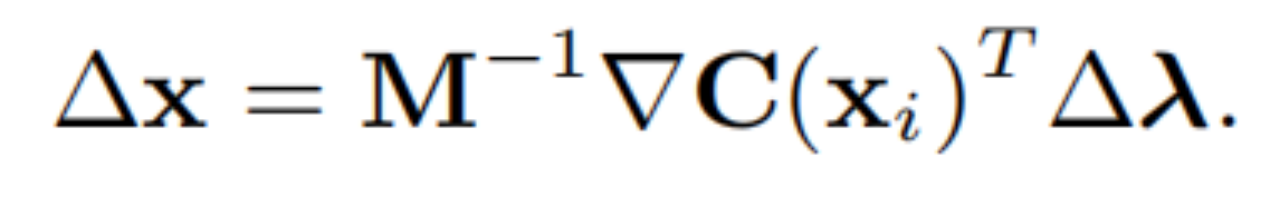

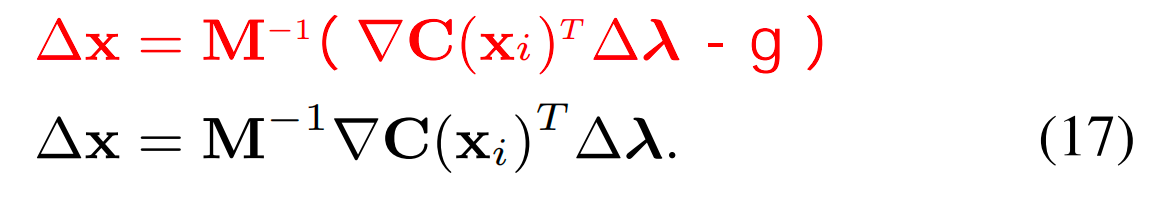

17变为
在这里插入图片描述

其中g
在这里插入图片描述

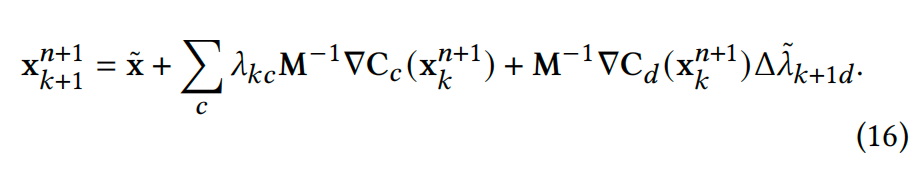

但是我们推导的与primal XPBD这篇论文中给出的不一样。他说因为直接加上g会导致计算缓慢blah blah，所以只在更新dx的时候使用这个公式：
在这里插入图片描述
