我们的设定如下例子
在这里插入图片描述

这是个简单的布料悬挂的例子。上方两个角分别被固定住了，然后在distance约束下布料下垂。

我们现在的目的是想要对比不同的streach stiffness对模拟的影响。

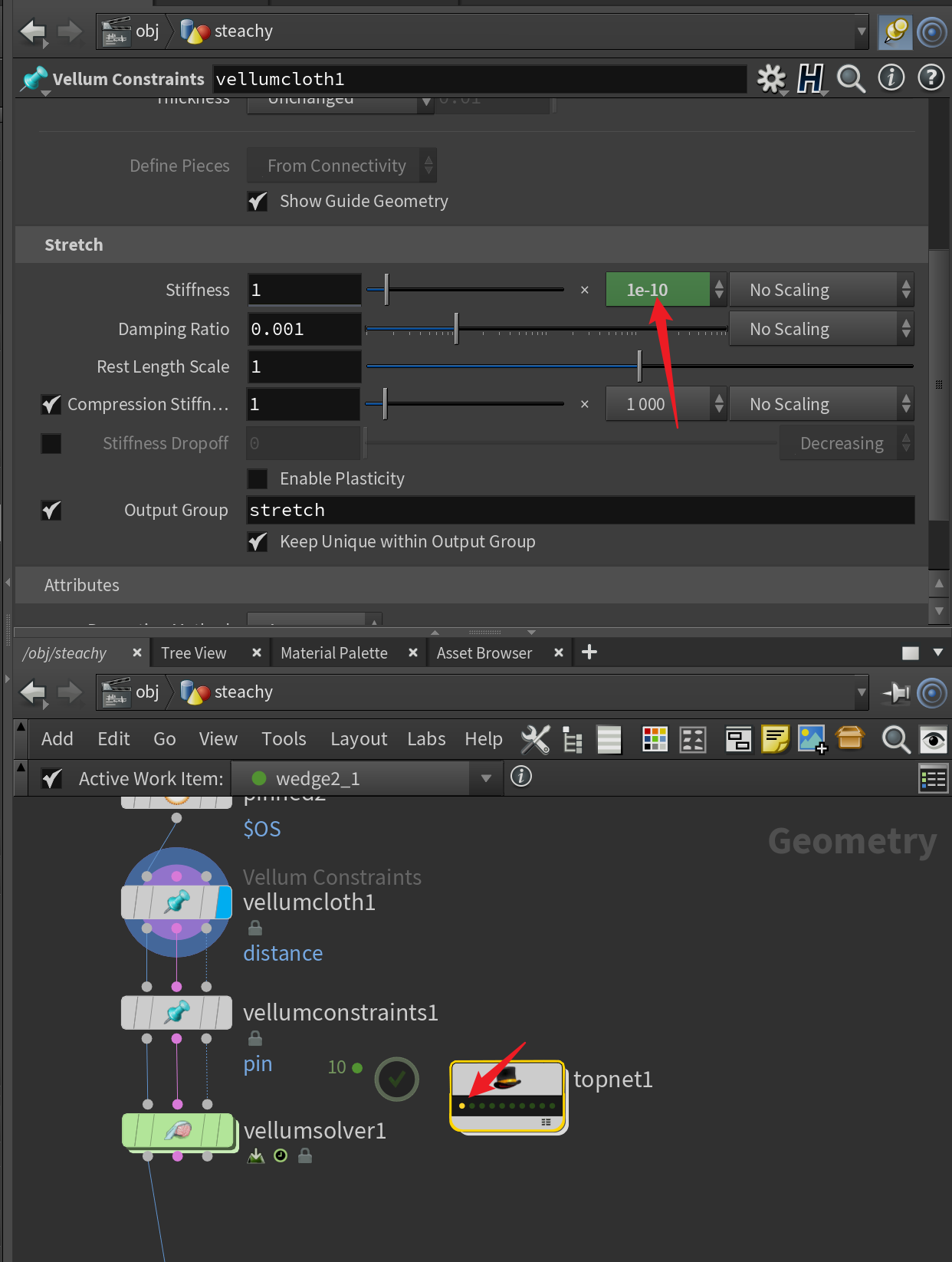

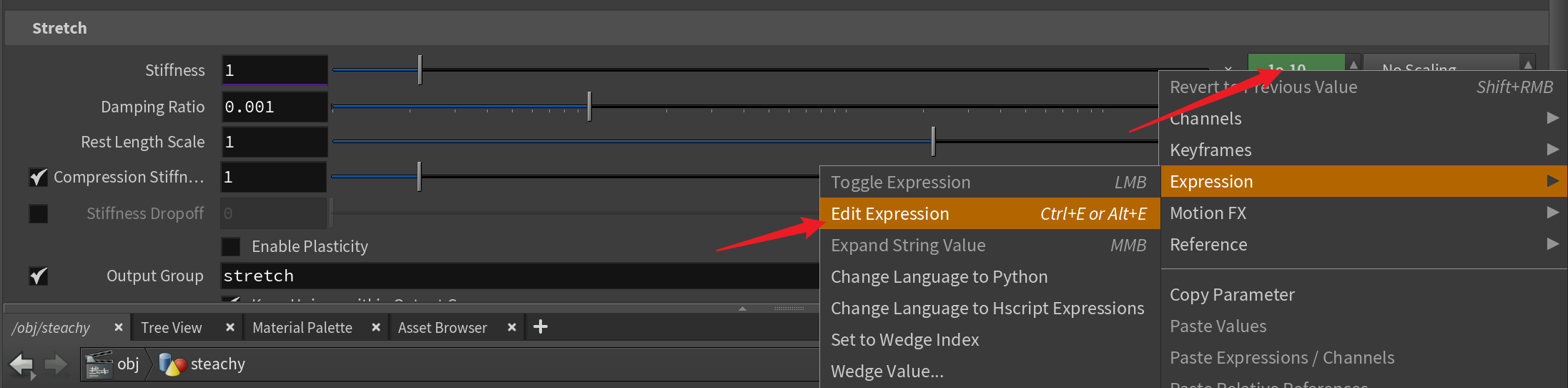

第一步：找到stiffness参数，右键expression->edit expression

在这里插入图片描述

在打开的窗口中输入P@streachstiffnessexp （只要是@后面随便起个名字就行， P@表示PDG能够找到的变量）

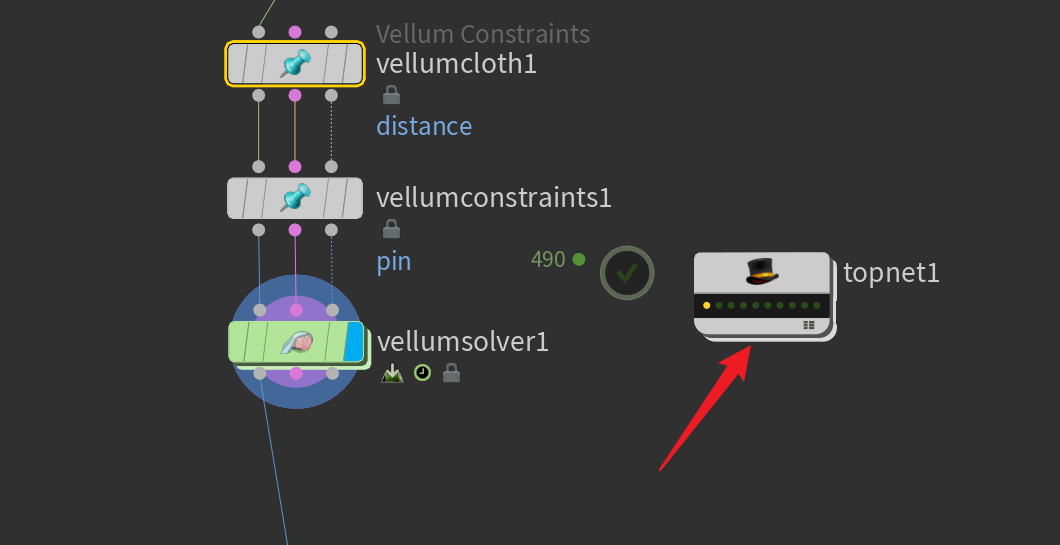

第二步：建立一个TOP 节点
在这里插入图片描述

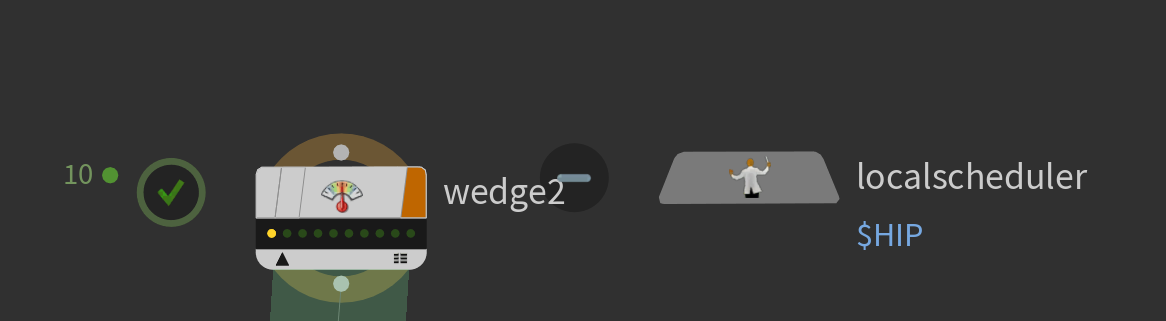

双击进入

在这里插入图片描述

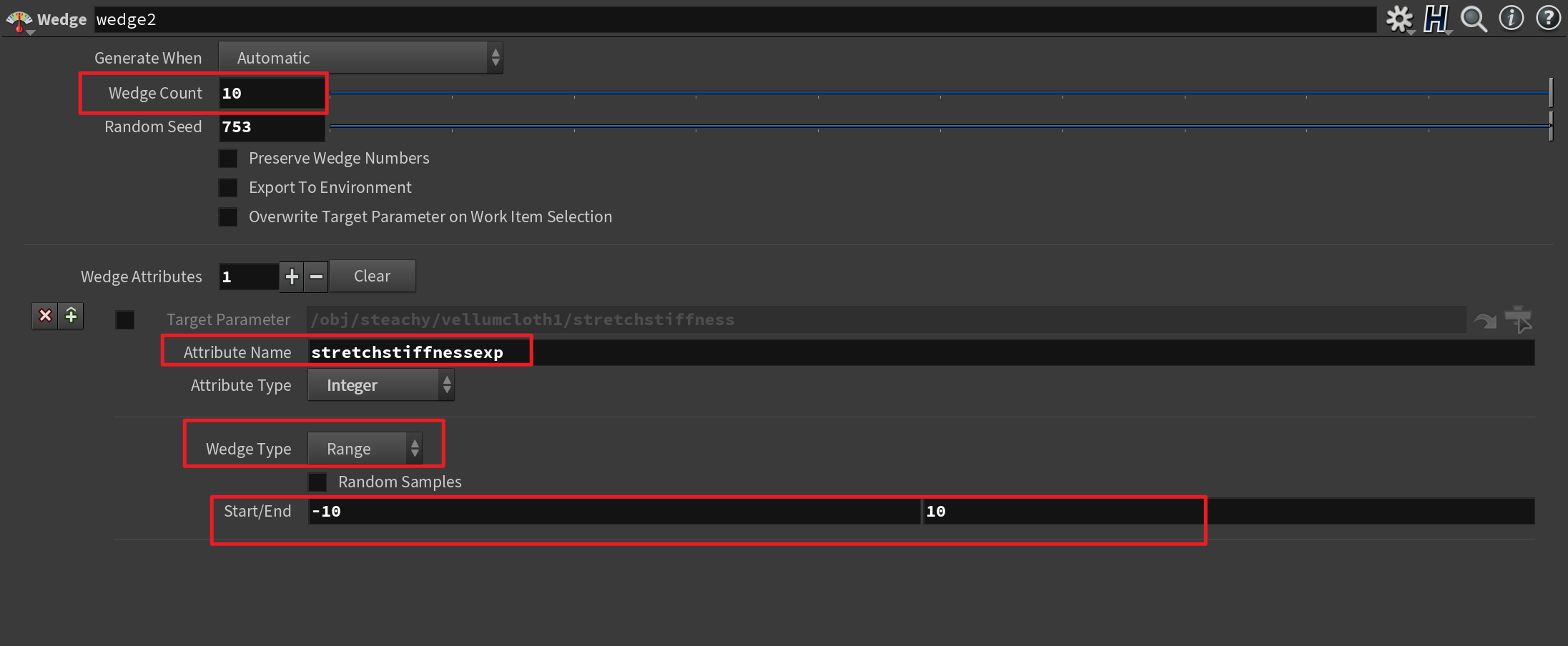

更改参数：attribute name处填入刚才那个变量的名字（如stretchstiffness）, 其他的就表示要从-10变动到10，然后共10个点。

在这里插入图片描述

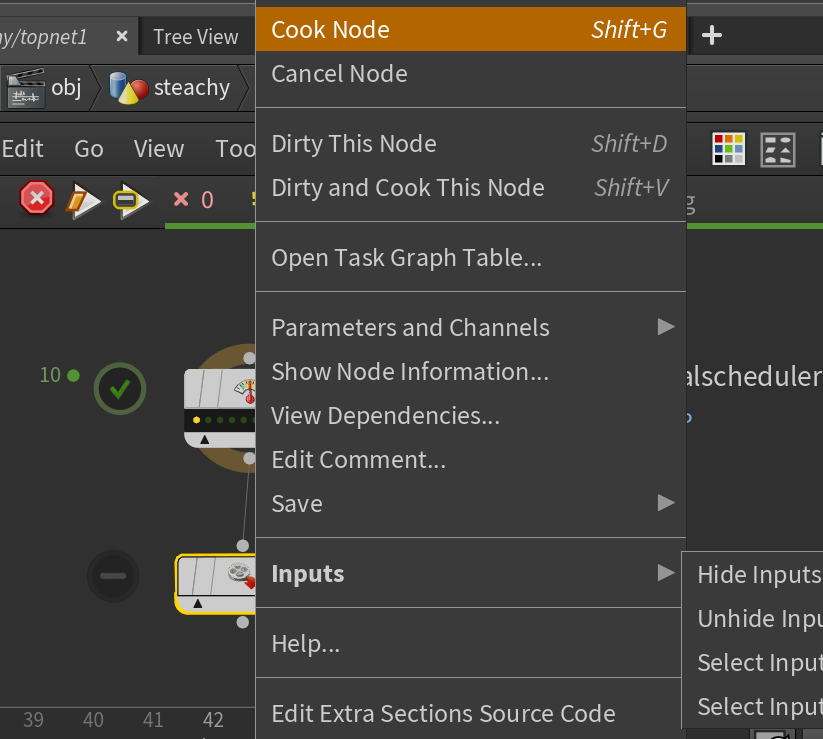

第三步：右键cook node
在这里插入图片描述

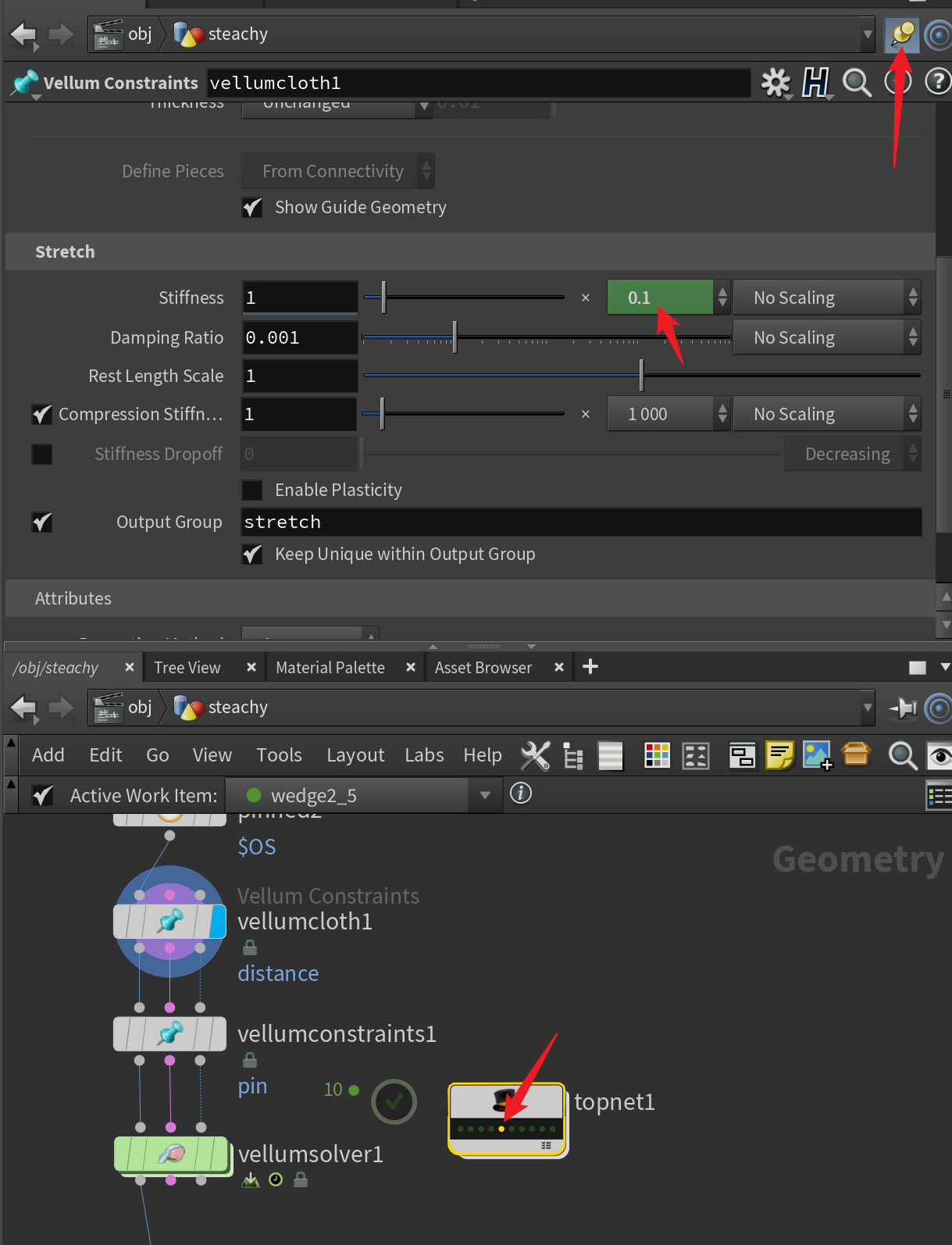

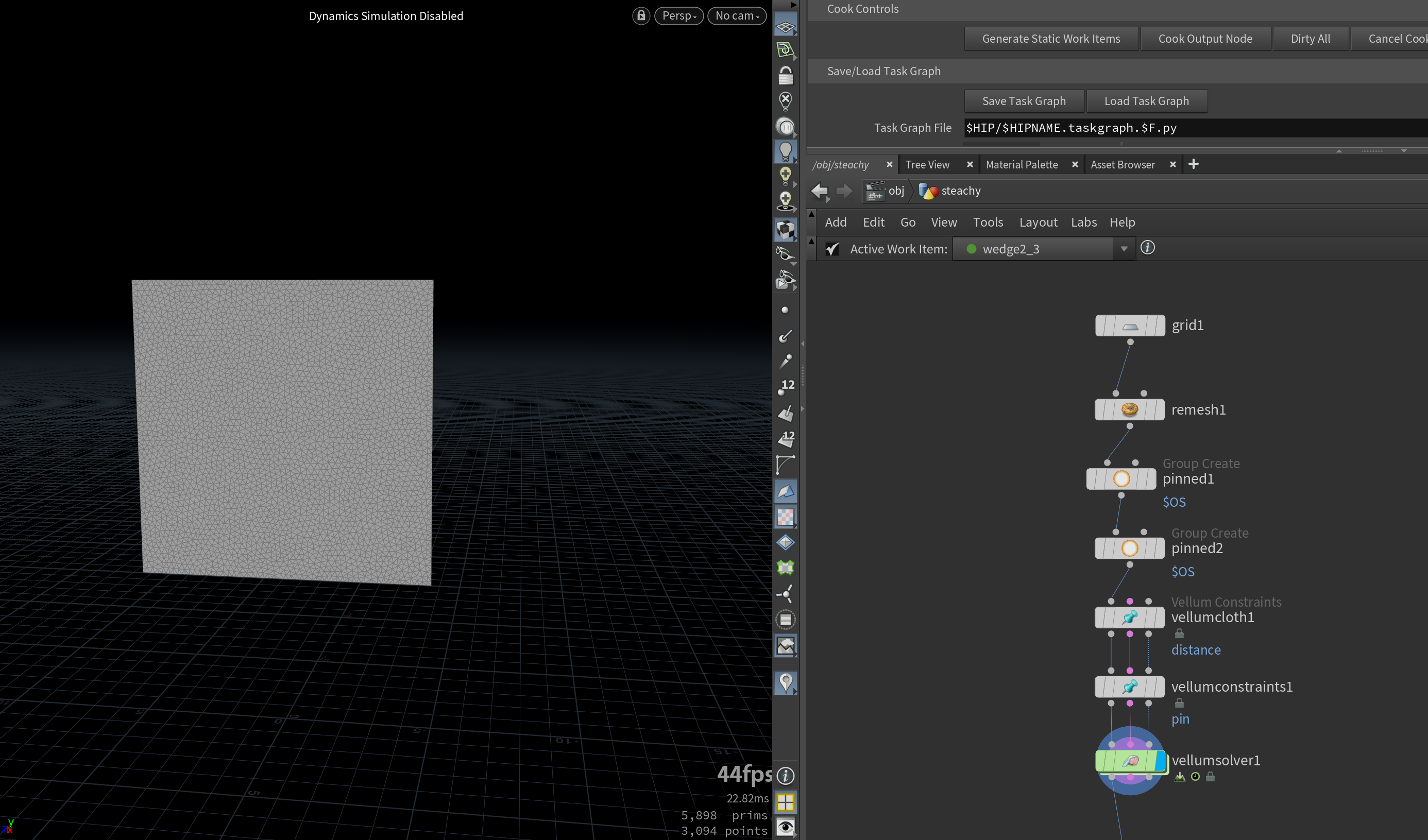

点击小绿点会发现参数会根据绿点不同而变化
在这里插入图片描述

在这里插入图片描述

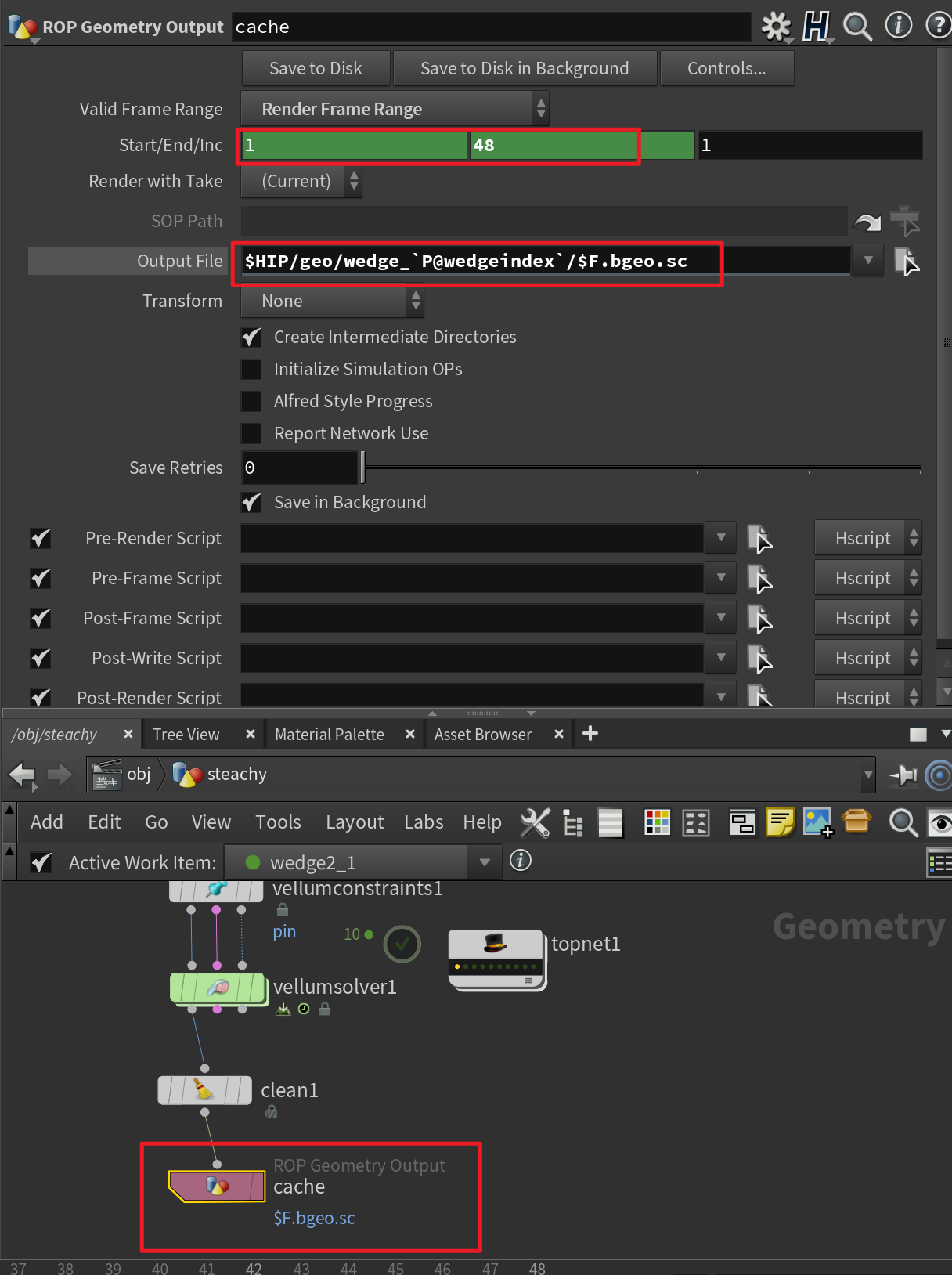

第四步：增加ROP_geometry_output节点

这个节点是用来输出结果到文件的。

指定输出的帧数范围
指定输出的文件路径（这里P@wedgeindex表示是第几个小绿点，例如0到9）

在这里插入图片描述

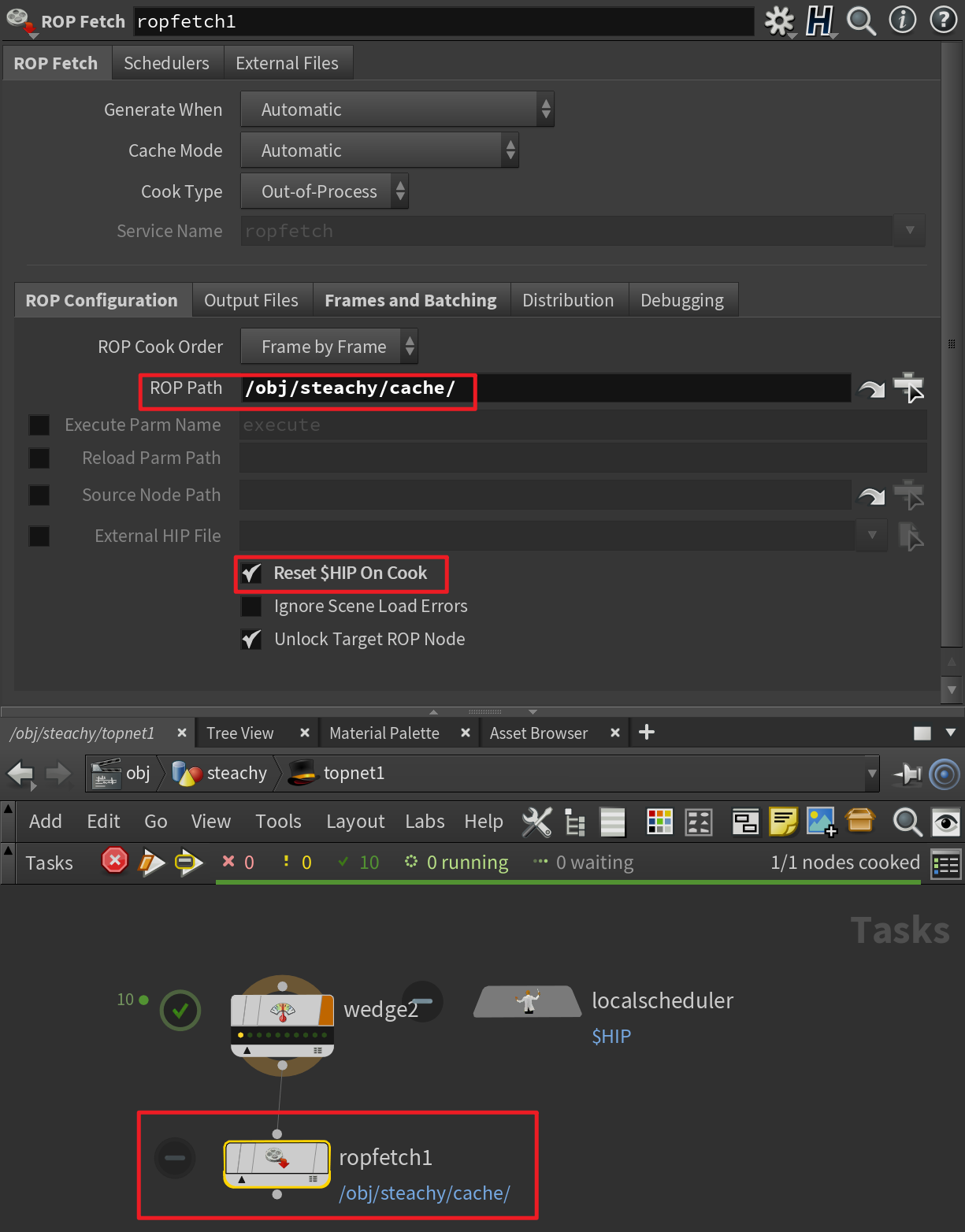

第五步：增加rop fetch节点

这个节点主要是用来收取结果的。

设定ROP path为刚才那个节点的位置

另外建议勾选reset HIP on cook。

在这里插入图片描述

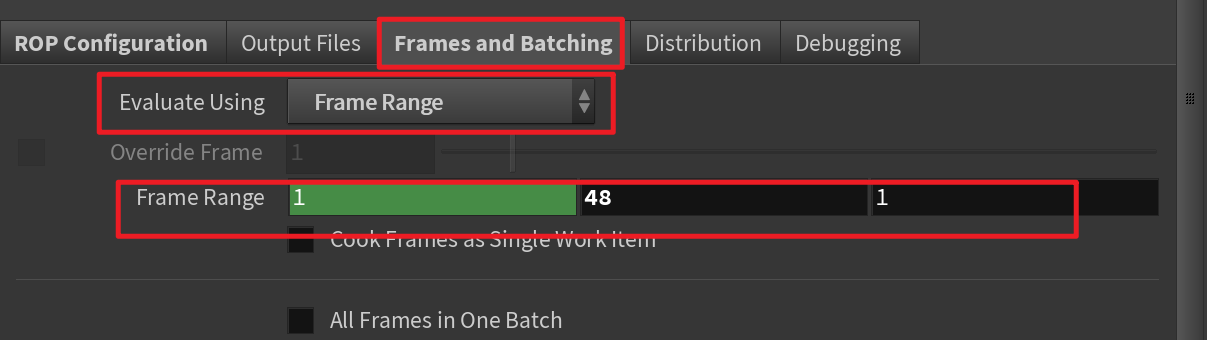

并且设定frame range

在这里插入图片描述

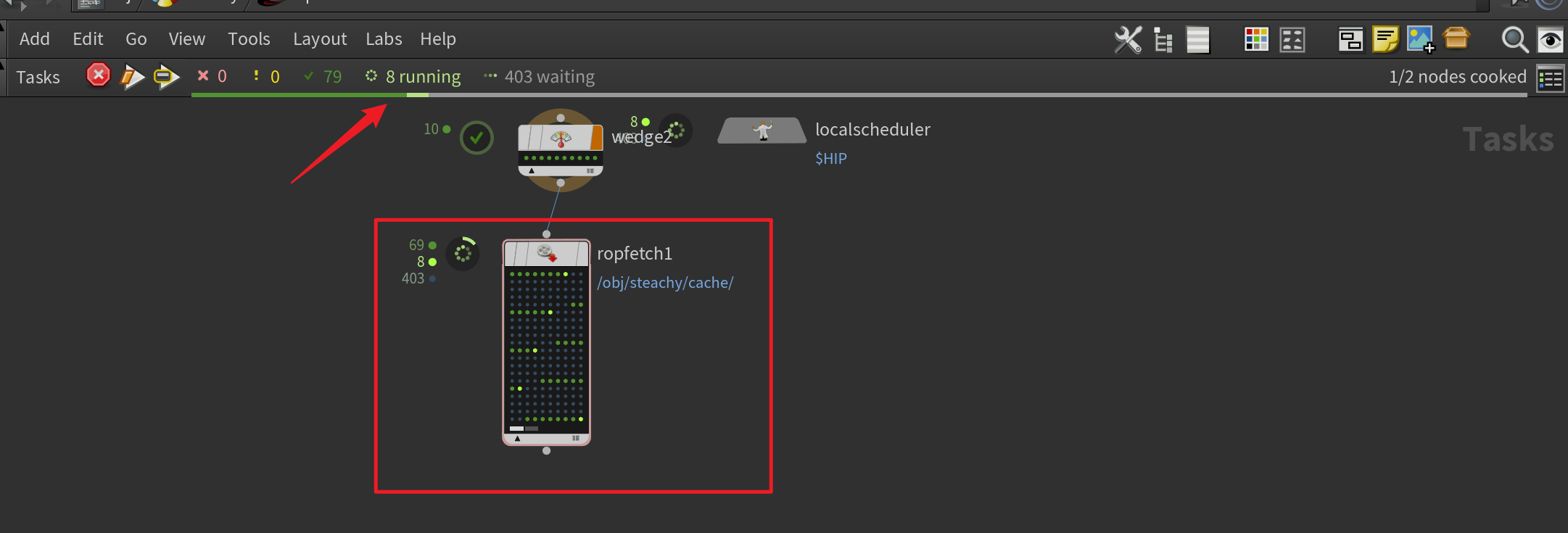

最后右键cook node

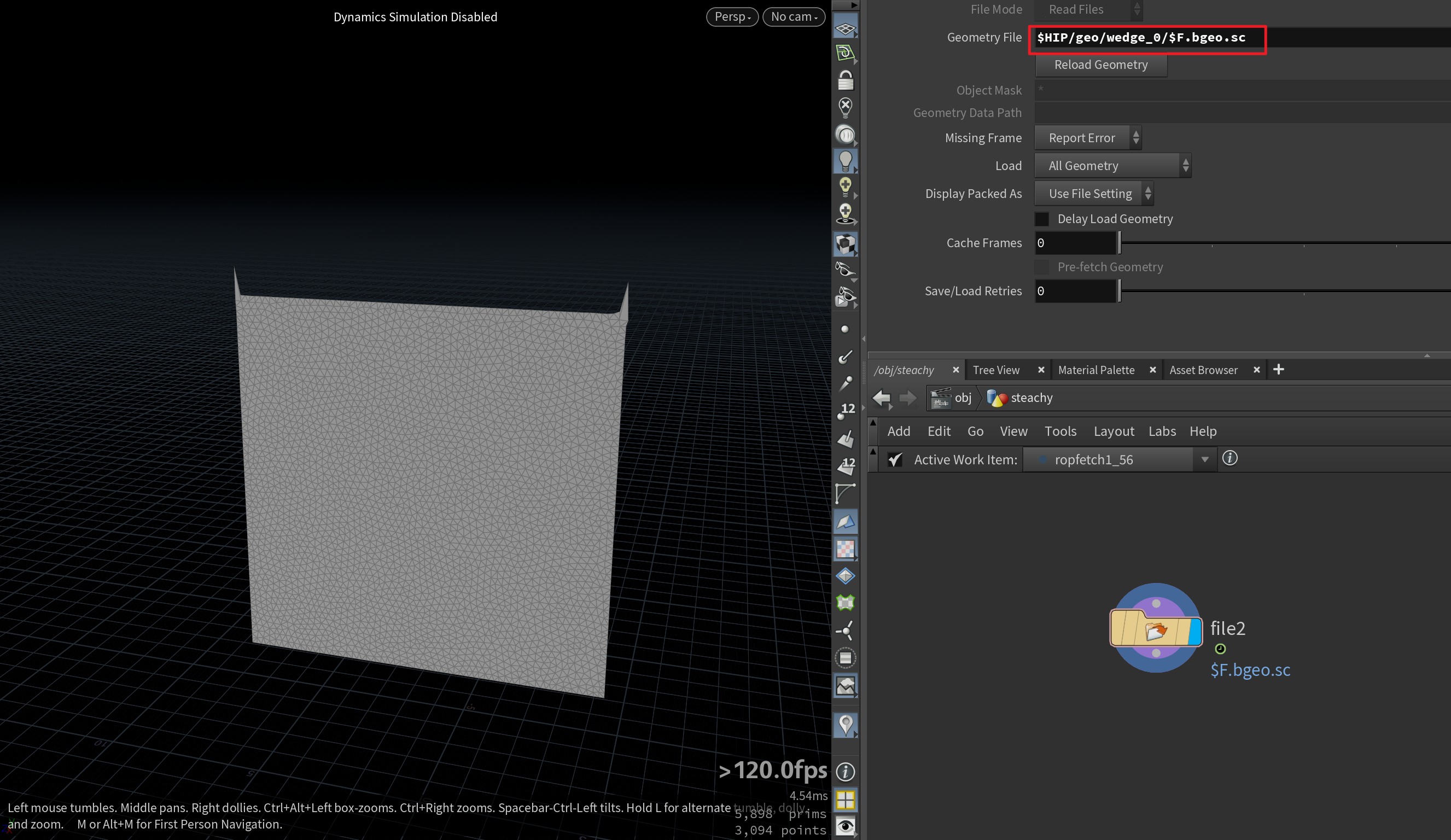

查看结果：使用file节点即可

在这里插入图片描述
