蓝桥杯STM32G431RBT6学习——定时器输入捕获

蓝桥杯STM32G431RBT6学习——定时器输入捕获

前言

从省赛的题目来看，对于定时器输入捕获这块几乎不考，但是为了知识的完整性及避免万一，依旧有了解的必要。国信长天开发板上的定时器捕获主要针对于NE555波形发生器的方波进行频率、脉宽等测量计算，其硬件接口如下：

其中PA15可以复用为定时器2的通道一及定时器8的通道一，PB4可以复用为定时器3的通道一及定时器16的通道一，可以看情况选择对应的定时器进行配置。

输入捕获测量原理

所谓输入捕获，其实就是把定时器对应通道配置为捕获模式，会对外部向GPIO输入的脉冲信号进行特定边沿捕获，如：上升沿、下降沿等，当定时器的通道捕获到这些信号时，会产生一个特定的事件，我们可以通过该事件实现不同的处理。
一、频率测量：

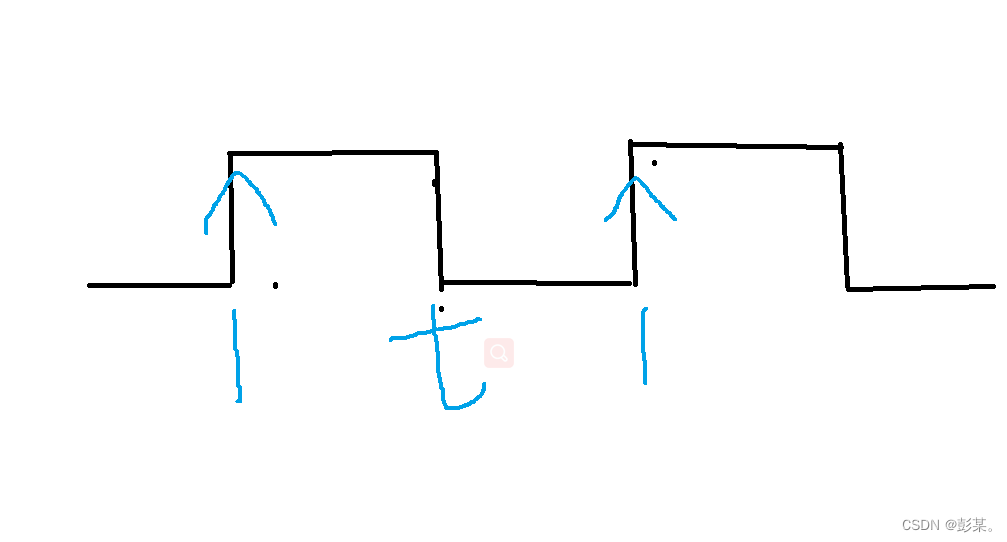

所谓频率，其实就是周期的倒数，可以通过测量两个上升沿之间的时间t（即一个周期的时间），再对其取倒数就是频率

因为定时器每一次捕获到上升沿都会对计数值进行清空，因此除去第一次测量，后面的每一次得到的计数值即为时间t，通过定时器配置的预分频数（x）与时钟频率（F）得到其计数频率（f）。

计数频率（f=F/x）* 1/计数值（t）= 频率

二、脉宽测量：
脉宽测量方法与频率测量原理基本一致，以测量高电平脉宽为例：设定定时器初始捕获为上升沿捕获，触发中断后清空计数并将定时器设置为下降沿捕获，当下降沿捕获触发中断时获取其计数值即可计算出脉宽。

脉宽=1/计数频率（f）*计数值（t）

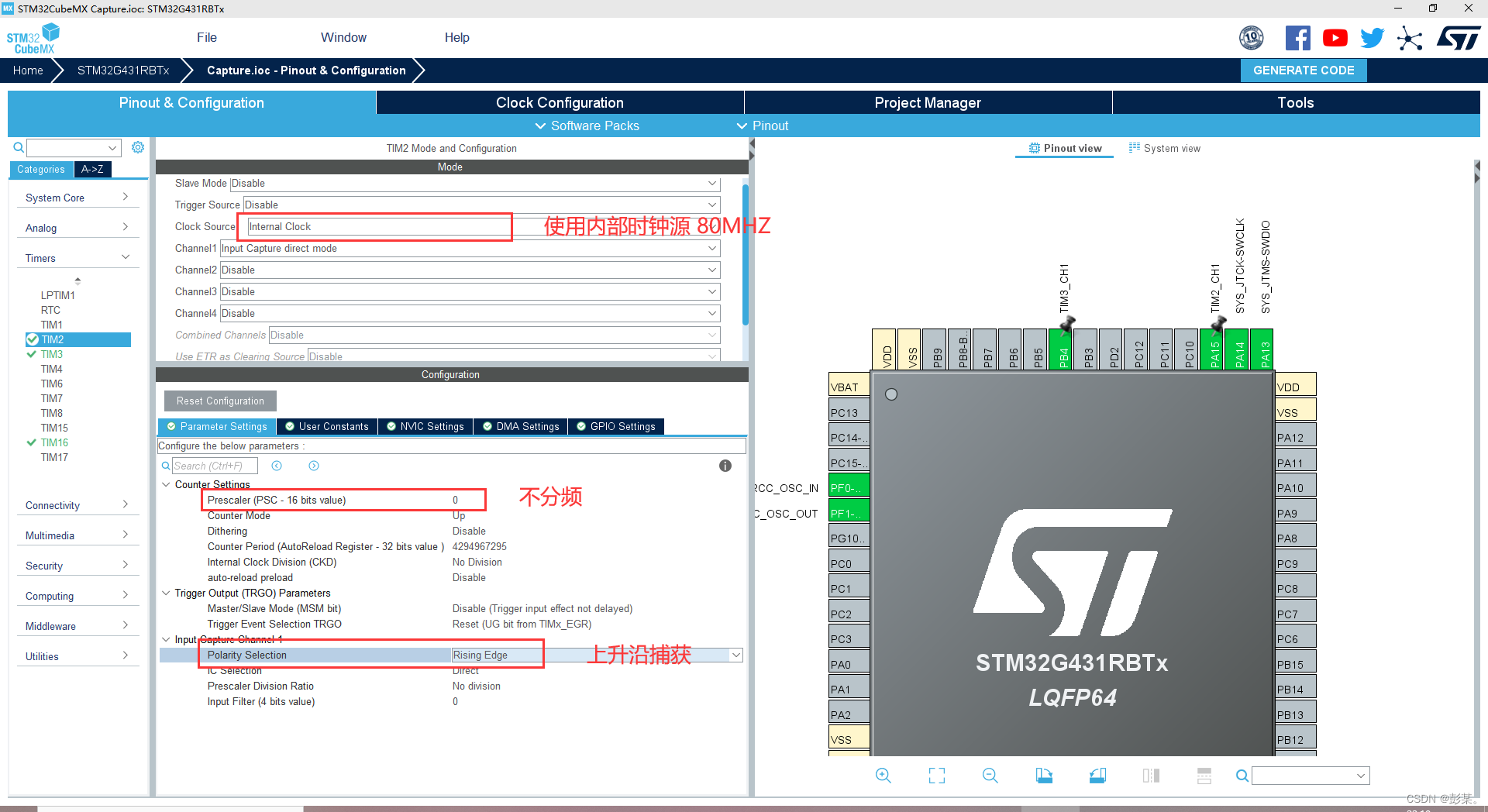

STM32CubeMX配置

将对应引脚设置为定时器相关通道后，对定时器进行配置，主要配置其分频系数及捕获边沿即可。

Keil代码编写

定时器捕获相关API如下：
定时器捕获启动及暂停

HAL_StatusTypeDef HAL_TIM_IC_Start_IT(TIM_HandleTypeDef *htim, uint32_t Channel);
HAL_StatusTypeDef HAL_TIM_IC_Stop_IT(TIM_HandleTypeDef *htim, uint32_t Channel);

参数1：定时器编号（句柄），由CubeMX生成文件定义；
参数2：使用的定时器通道编号（例：TIM_CHANNEL_1）

定时器捕获中断回调函数

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)

设置计数值函数

__HAL_TIM_SetCounter(TIM_HandleTypeDef *htim,unsigned int num)

参数1：定时器编号（句柄），由CubeMX生成文件定义；
参数2：设置的计数值，常为0，做清空计数使用

频率测量示例：
使用HAL_TIM_IC_Start_IT函数开启定时器捕获以后，找个合适的位置编写其回调函数即可。

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
	//判断是否为定时器2产生中断
	if(htim->Instance == TIM2)
	{
		//读取计数值
		capValue = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);
		//清空计数值，为下次计数准备
		__HAL_TIM_SetCounter(htim,0);
		//计算频率
		freq = 80000000 / capValue;
		//重启定时器（原理未了解）
		HAL_TIM_IC_Start(htim,TIM_CHANNEL_1);
	}
}
