R9M（2018）高频头刷写elrs之后添加ESP01F模块

R9M（2018）高频头刷写elrs之后添加ESP01F模块R9M（2018）高频头刷写elrs之后添加ESP01F模块

前言：R9M（2018）高频头刷写elrs并添加ESP01F模块之后，可以对R9M使用无线刷写固件升级固件。另外还可以使用backpack功能

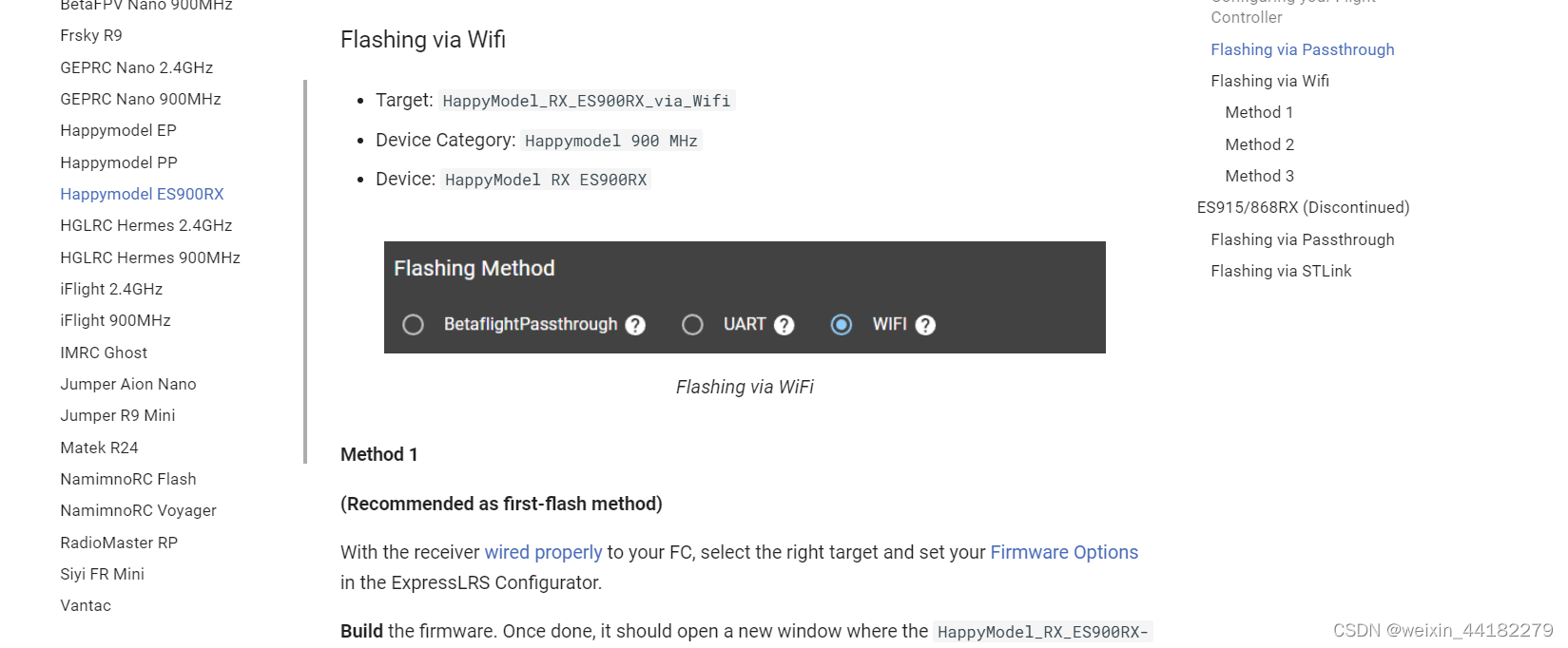

无线刷写与此类似https://www.expresslrs.org/3.0/quick-start/receivers/hmes900/
如图

一、事先准备
不熟悉的先浏览官网教程 https://www.expresslrs.org/1.0/hardware/esp-backpack/

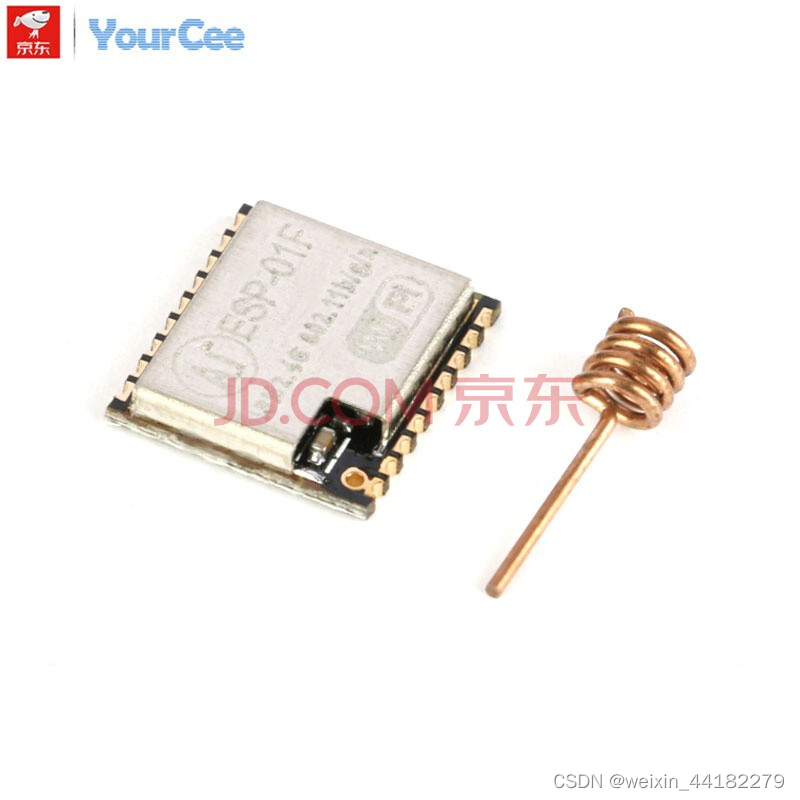

1、将弹簧天线焊接在ESP01F上

2、首先对ESP01F进行固件刷写

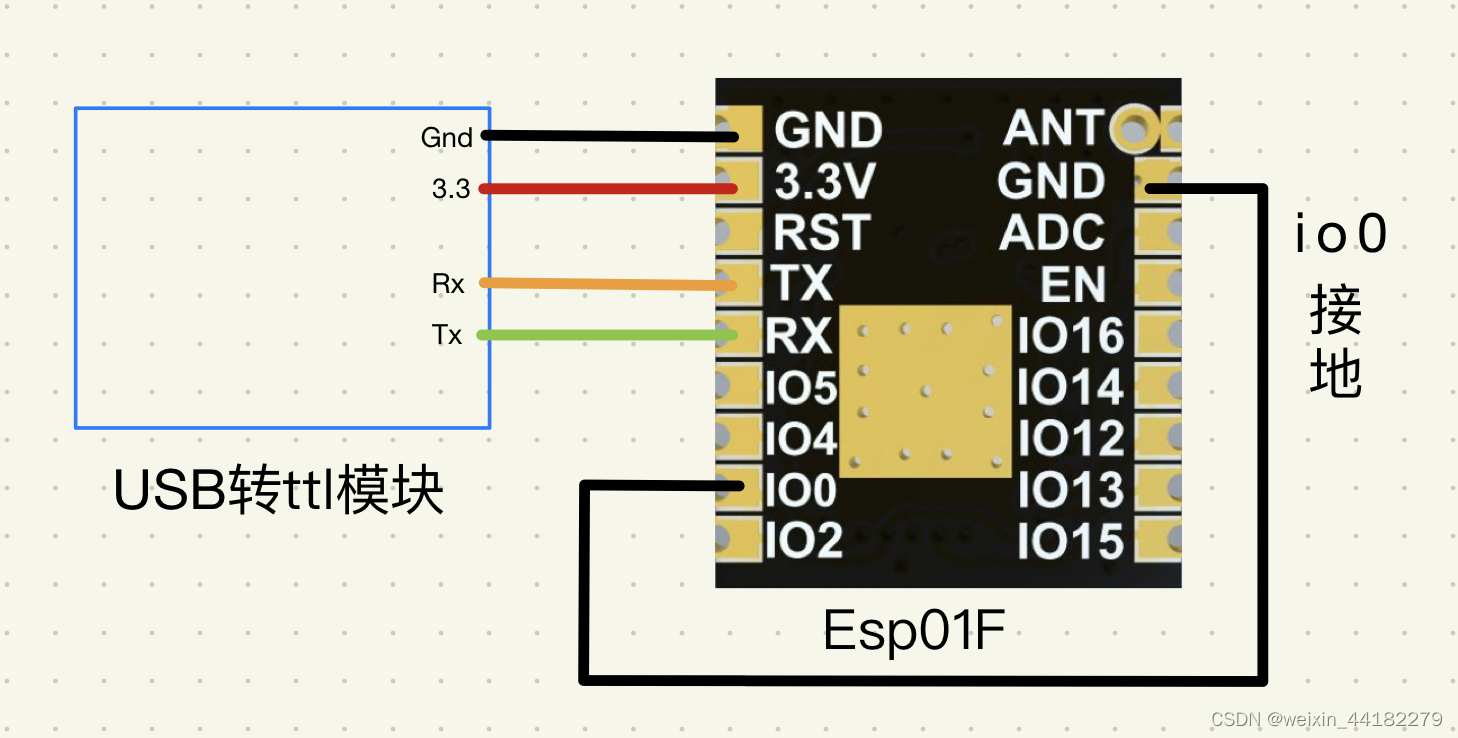

硬件连线 如下：

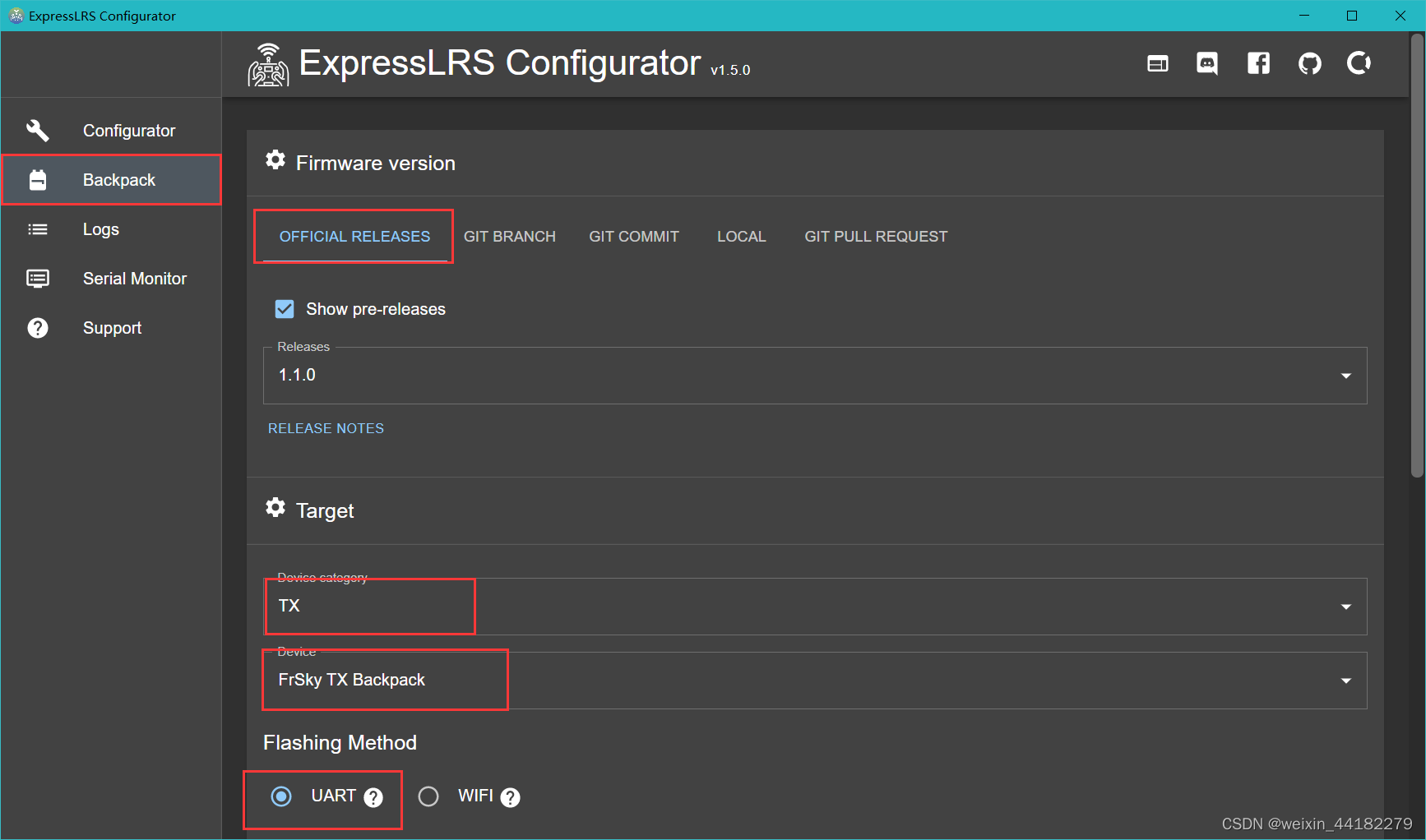

软件设置 如下：
软件下载地址https://www.expresslrs.org/3.0/

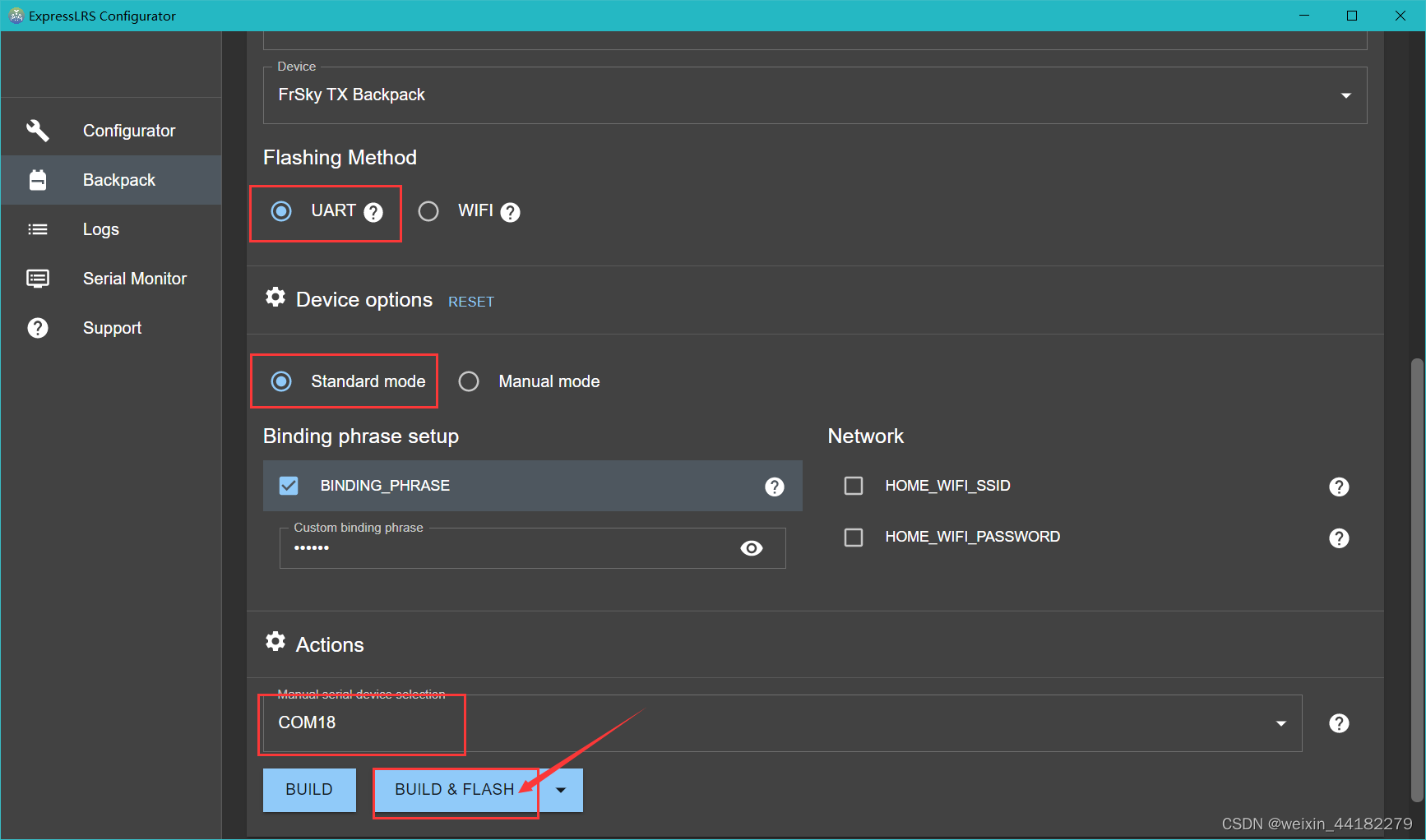

安装好软件后 打开软件进行如下操作

记得刷写成功后，移除所有导线。
3、对R9M高频头的固件刷写

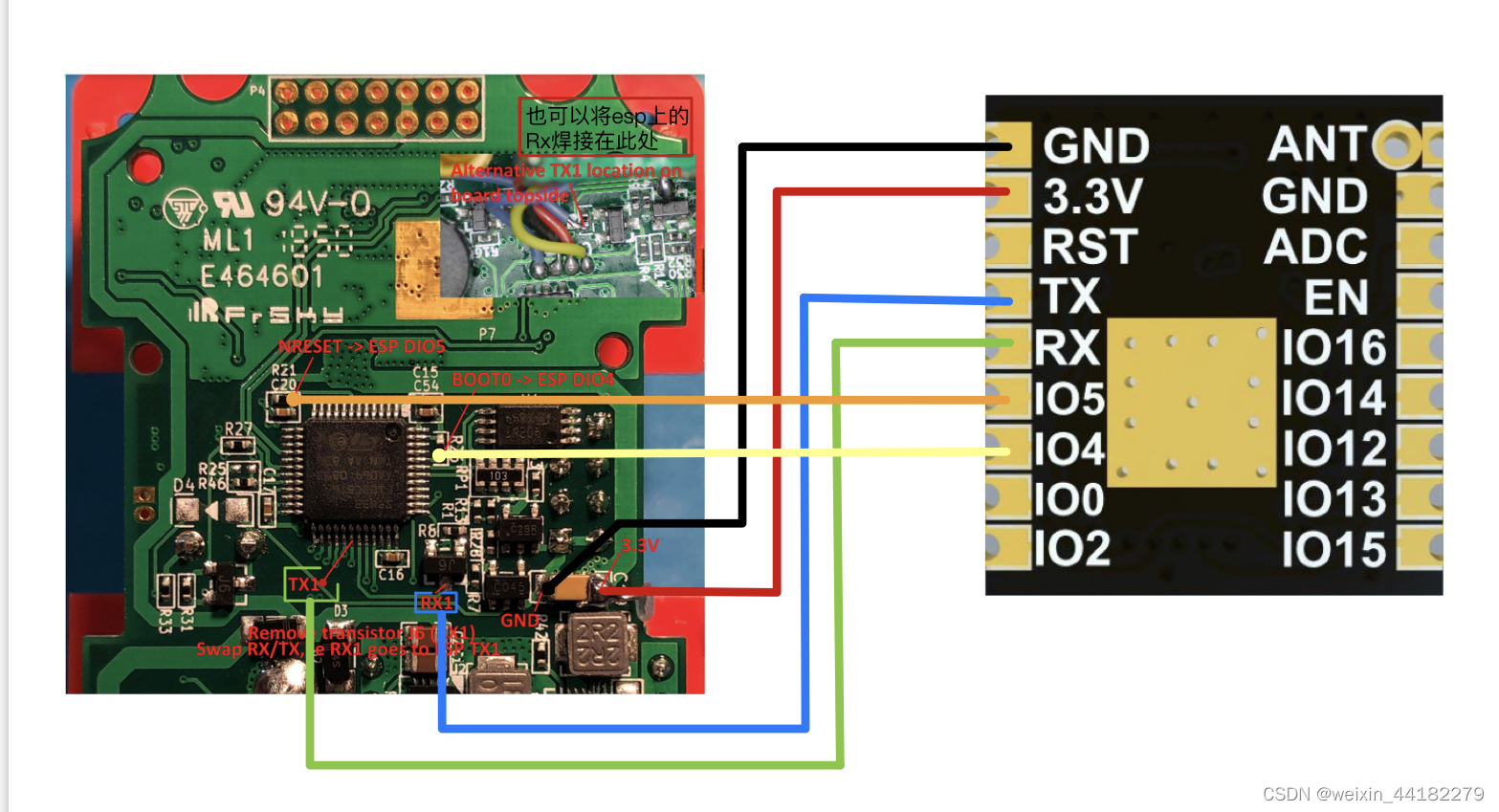

硬件连线如下：将ESP01F焊接到R9M上，记得对ESP01F的焊点做好绝缘处理

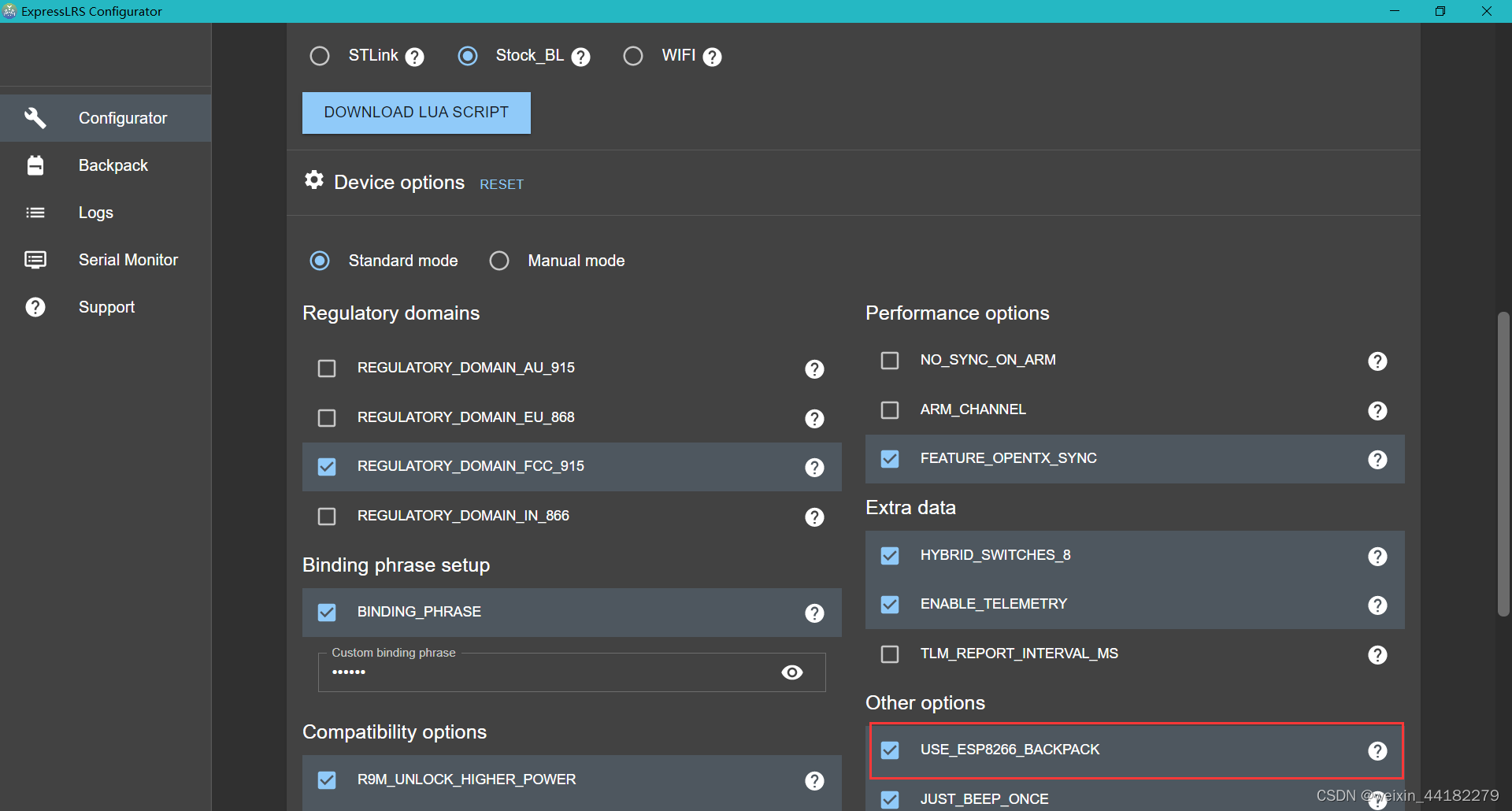

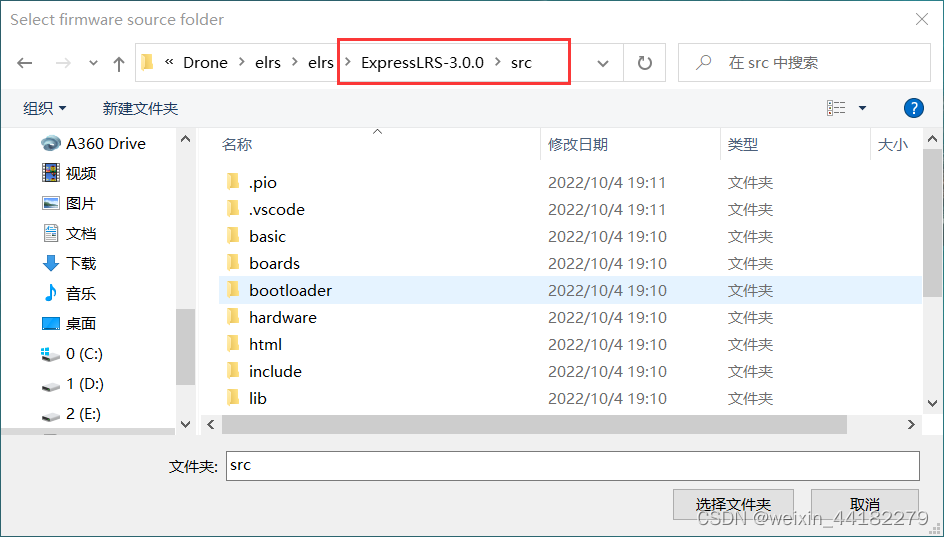

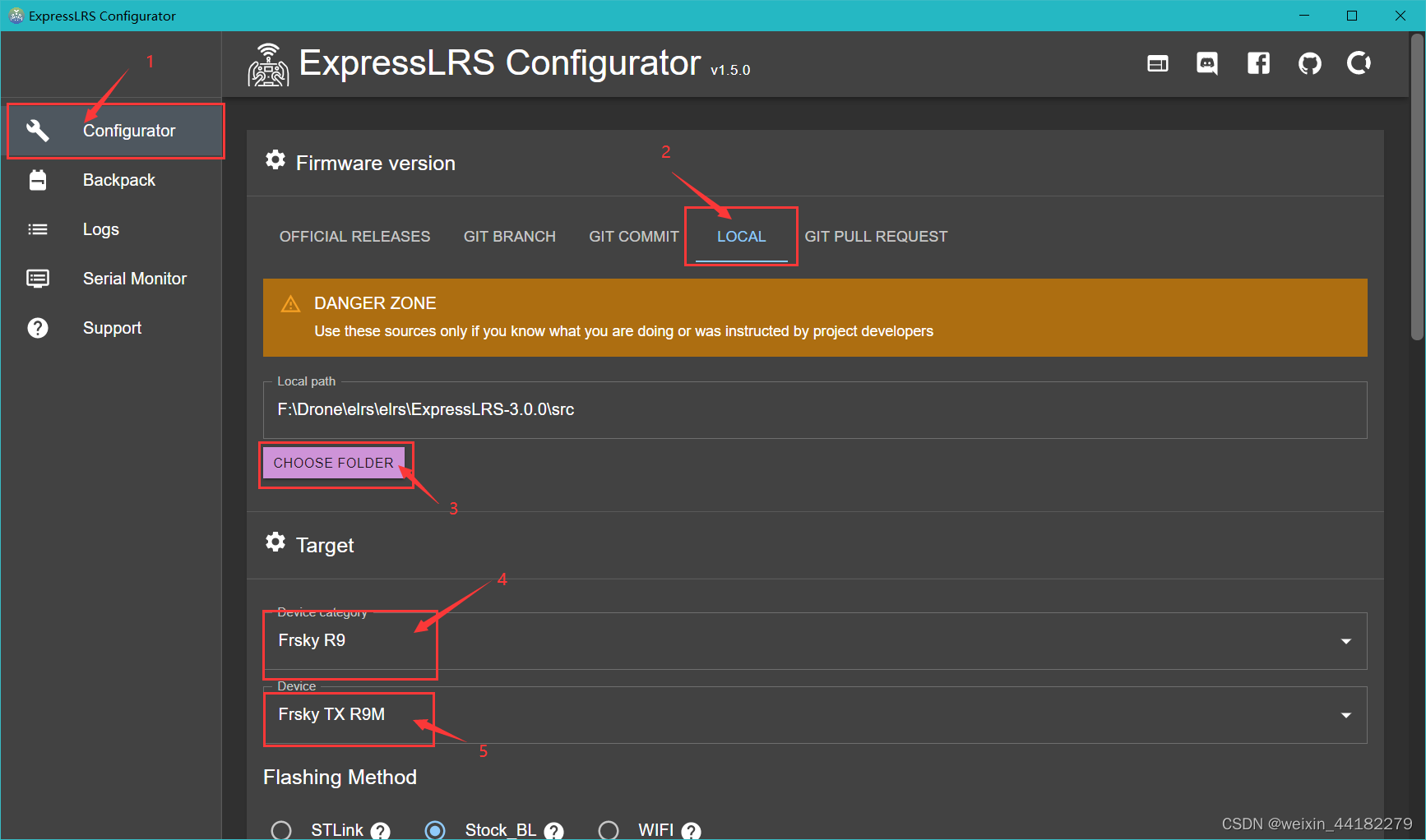

软件刷写：这里我编译采用的是本地文件，去github下载到电脑https://github.com/ExpressLRS/ExpressLRS/releases
至于编译和刷写教程，B站上有更为详细的教程

编译完成后会弹出编译好的文件，两个名称不同但一样的文件

将此文件复制到遥控器SD卡中，用遥控器对R9M刷写，具体操作B站有详细教程。
