74LS138译码器实现举重裁判电路-QuartusII 软件仿真

一、74LS138译码器介绍

实验中使用到的74LS138是3-8译码器，一共有3个地址输入端，即C、B、A(A为低位)，3个选通输入端G1、G2AN、G2BN，以及8个译码输出端Y0N、Y1N、Y2N、…、Y7N。译码输出为低电平有效。通过地址输入端可以控制相应的输出端子为低电平有效，完成地址的译码输出。

二、真值表和逻辑表达式构建

逻辑定义：输入端分别为C、A、B，分别代表主裁判和两个副裁判，裁判同意则给输入1，裁判反对则给输入0，输出为Y，如果按照规则裁判判定通过则输出指示灯LED点亮（输出逻辑Y为1），否则LED保持熄灭状态。

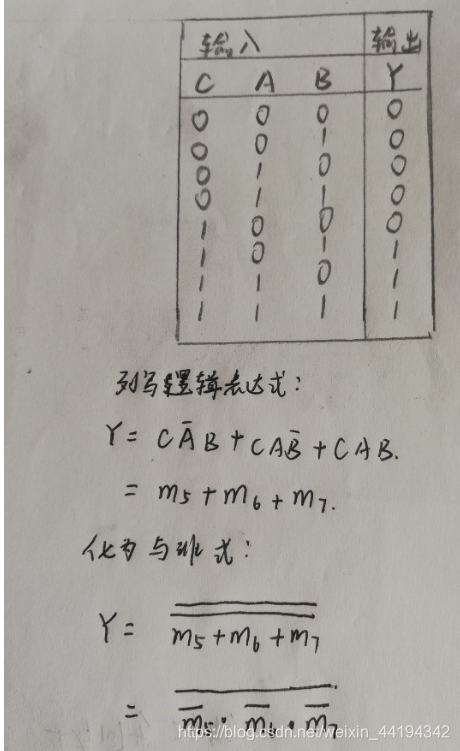

以下是真值表和逻辑表达式：

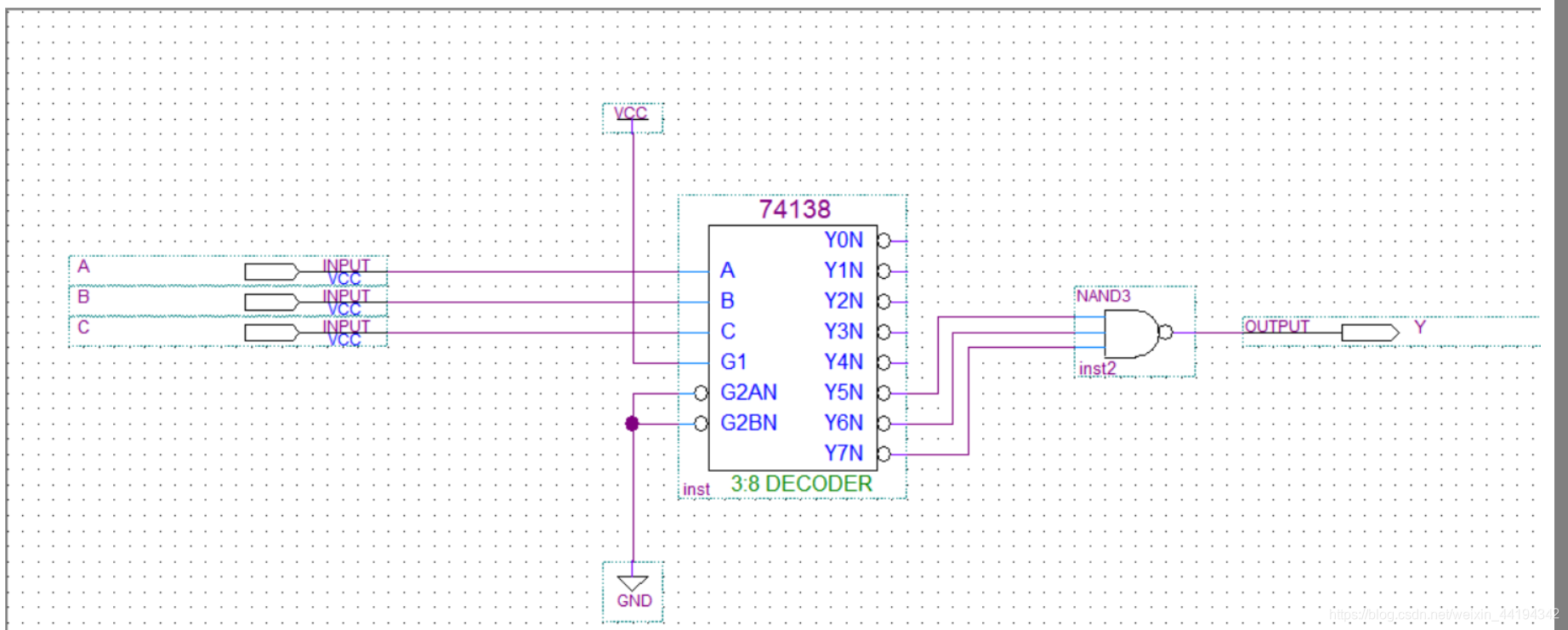

三、原理图及实验仿真

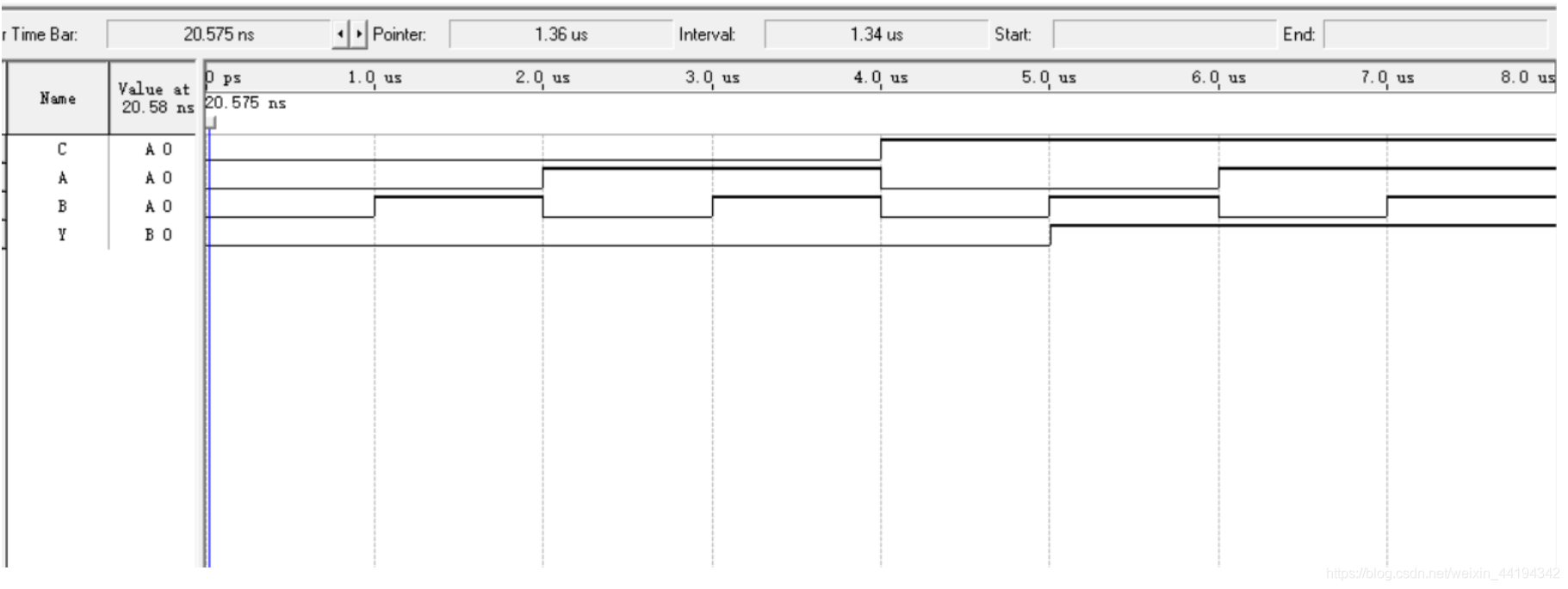

仿真结果表：

四、 总结译码器 74LS138 的 G1、G2AN、G2BN 端的作用

当一个选通端G1为高电平，另两个选通端 G2AN和 G2BN为 低电平时，可将地址端A、B、C的二进制编码在一个对应的输出端以低电平译出。利用 G1、G2AN和G2BN可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器。即G1、G2AN、G2BN作为芯片扩展控制端子使用。
