小波系数的输出结果包含30列，每一列对应于不同尺度的小波宽度。这些小波系数的图像通常以热图（heatmap）或连续色彩图的形式展示，其中横轴表示时间或数据点，纵轴表示小波系数的尺度。

为了更好地解读小波系数的输出结果，你可以考虑以下几点：

1. 热图解读： 将小波系数以热图形式绘制，可以直观地显示在不同时间点和不同尺度上的波动情况。颜色的深浅表示小波系数的强度，一般来说，深色表示强烈的波动，浅色表示较弱的波动。观察哪些时间点和尺度上存在明显的波动。

2. 局部特征：关注热图中的局部特征，例如突出的峰值或谷值。这些特征可能对应着数据中的显著变化或周期性模式。注意峰值的位置和高度，以及它们在不同尺度上的分布。

3. 尺度的选择：不同尺度对应不同频率的波动，因此观察小波系数在不同尺度上的分布有助于理解数据的频域结构。一些尺度可能捕捉到短期的高频波动，而另一些尺度可能对应着长期的低频波动。

4. 时间趋势：结合小波系数的热图与原始数据的时间趋势进行对比。观察小波系数在不同时间点上的变化，看是否能够捕捉到数据中的特殊事件或趋势。

5. 比较不同变量：如果同时分析了多个变量的小波系数，可以比较它们之间的相似性或差异。观察是否存在相似的波动结构或是否在某些尺度上有显著差异。

请记住，小波变换是一种多尺度分析方法，有助于捕捉数据在时间和频率上的局部特征。

综合考虑小波系数的热图、尺度分布和时间趋势，可以提供对数据结构更深层次的理解。

Morlet小波分析中，小波系数是指信号在小波函数（通常是Morlet小波）的基础上的投影值。

在小波分析中，我们使用小波函数来分解信号，理解信号在不同尺度和频率上的特征。

Morlet小波是一种特定形式的小波函数，它通常用于在时间-频率域中分析信号。

小波系数表示信号与小波函数之间的相似度或投影关系。

通过对信号进行小波变换，我们可以获得一系列小波系数，这些系数反映了信号在不同尺度和频率上的成分。

小波系数的大小和符号提供了关于信号局部特征的信息，这有助于分析信号的时频特性。

在Morlet小波分析中，小波系数可用于揭示信号中的瞬时频率信息，因为Morlet小波在时域和频域上都有较好的局部化性质。

通过分析小波系数的变化，可以识别信号中的瞬时频率变化，这对于时间频率分析非常有用。

小波分析图主要包括连续小波变换结果、时间-尺度图、频率-时间图和小波方差图。

在小波分析中，"尺度"通常是指小波基函数在时间和频率上的特性。

小波基函数是用来分析信号的基本波形，而尺度描述了这个基本波形的展开或收缩程度。

尺度越小，小波基函数在时间上的展开就越宽，频率上的局部化就越好；尺度越大，小波基函数在时间上的展开就越窄，频率上的局部化就越差。

在小波变换中，尺度和频率之间有一个反比关系。较小的尺度对应于较高的频率，而较大的尺度对应于较低的频率。这使得小波变换能够同时提供关于信号的时间和频率特征的信息，而不像其他变换（如傅里叶变换）那样需要权衡时间和频率分辨率。

因此，在小波分析的结果中，尺度通常表示在不同时间和频率尺度上提取的信号成分。这种多尺度分析使小波变换成为一种有效的工具，用于捕捉信号中瞬时频率变化的特性。

在小波分析中，尺度通常用一个尺度参数 $j$ 表示，其中 $j$ 的取值通常是整数。尺度 $j$ 对应的频率 $f_j$ 和尺度 $s_j$ 之间的关系是 $f_j = \frac{1}{s_j}$ 。

对于 $j = 1$ ，即尺度为1的情况，这对应于小波基函数在最小的尺度上。这个尺度通常用于捕捉信号中的高频成分，因为较小的尺度对应于较高的频率。

对于 $j = 30$ ，即尺度为30的情况，这对应于小波基函数在较大的尺度上。这个尺度通常用于捕捉信号中的低频成分，因为较大的尺度对应于较低的频率。

因此，整个尺度范围从1到30提供了对信号在不同频率范围内特征的分析。不同尺度的选择取决于你对信号中不同频率成分的关注程度。如果你对高频细节更感兴趣，可能会关注较小的尺度；如果对低频整体特征更感兴趣，可能会关注较大的尺度。

以下是解读这三张小波分析图的详细步骤：

1. 连续小波变换结果图

目的：
- 展示了不同尺度上的小波系数。
- 可用于观察数据在时间和频率领域的变化。

步骤：
1. **图形内容：**
- 图中采用颜色编码表示不同尺度的小波系数。
- 横轴为时间（年份），纵轴为尺度。

2. **解读内容：**
- 明暗程度表示小波系数的振幅。
- 颜色越深，振幅越大，反之越浅。
- 可以观察到时间-尺度领域内的数据特征。

2. 频率-时间图

目的：
- 提供频域信息，显示信号在时间和频率上的分布。

步骤：
1. **图形内容：**
- 采用等高线表示小波系数的振幅。
- 横轴为时间（年份），纵轴为频率。

2. **解读内容：**
- 通过等高线的密集程度，可观察到频率-时间图中频率的分布情况。
- 不同频率区域的变化趋势，有助于理解信号的频域特征。

3. 小波方差图

目的：
- 衡量小波系数在不同尺度上的变化强度。

步骤：
1. 图形内容：
- 折线图显示了小波方差随尺度变化的趋势。
- 横轴为尺度，纵轴为小波系数的方差。

2. 解读内容：
- 方差越大，表示信号在相应尺度上的变化越明显。
- 通过趋势线的走势，可以观察到数据在不同尺度上的变化强度。

总体解读：
- 通过这三张图，可以全面了解信号在时间、频率和尺度上的特征。
- 时间-尺度图和频率-时间图相互印证，提供了对信号时频特征的详细认识。
- 小波方差图提供了信号在不同尺度上的相对变化强度，有助于确定哪些尺度上的变化最为显著。

这样的小波分析图有助于深入理解时间序列数据的时频特性，为进一步的数据解释和研究提供了基础。

小波变换的等高线图对频率-时间图提供了更直观的视觉呈现，通过密集程度和变化趋势，可以深入理解信号的频域特征。以下是等高线图的解读要点：

等高线密集程度：
- 等高线的密集程度反映了在频率-时间图中不同频率区域的能量或幅度分布。密集的等高线表示该频率在相应时间段内有较高的能量或幅度。这有助于识别信号中频率较强或占主导地位的时段。
等高线的走势：
- 不同频率区域的等高线走势显示了频率随时间的变化。在频率-时间图中，频率的变化趋势可以揭示信号在不同时间段内的频域行为。例如，频率从低到高的递增趋势可能表示信号中包含了逐渐增加的高频成分。
频域特征的捕捉：
- 通过观察等高线的分布，可以捕捉信号中的特定频域特征，如频率的集中区域、频率的演变趋势等。这对于分析信号的时频结构和辨识周期性模式非常有帮助。

总体而言，小波变换的等高线图为理解信号在时频域上的特性提供了直观的工具。密度和走势的变化提供了对信号频域结构的深入洞察，有助于更全面地了解信号的时频特性。

在小波变换的上下文中，"频率"通常是指信号在时间轴上的振荡频率或变化速度。具体来说，在小波分析中，频率是指在不同尺度（尺度反映了信号中特定频率成分的周期性）下信号的振荡情况。

在时频分析中，尺度和频率有反比关系，即较小的尺度对应较高的频率，较大的尺度对应较低的频率。通过小波变换，我们可以在时间-尺度图或频率-时间图中观察到信号在不同频率下的变化。

所以，在小波分析中，频率可以被理解为信号在不同时间段内振荡或变化的速度，而尺度则提供了对这些频率的观察窗口。密集的等高线表示信号在相应时间段内包含有较高频率的成分，而稀疏的等高线则表示较低的频率成分。

在小波分析中，频率为0.1通常指的是信号的低频成分。频率的单位是1/尺度，因此频率为0.1表示对应的尺度比较大，对应的波是相对较长周期的波动。

如果在小波变换的频率-时间图中，频率为0.1的位置出现了明显的结构，可以解释为信号在较长时间尺度上存在振荡或变化。这可能表示信号中包含了一些长周期的重要特征。

总体而言，频率为0.1的成分往往对应着信号的趋势或长周期变化，而较高频率的成分可能对应着信号的短期波动。

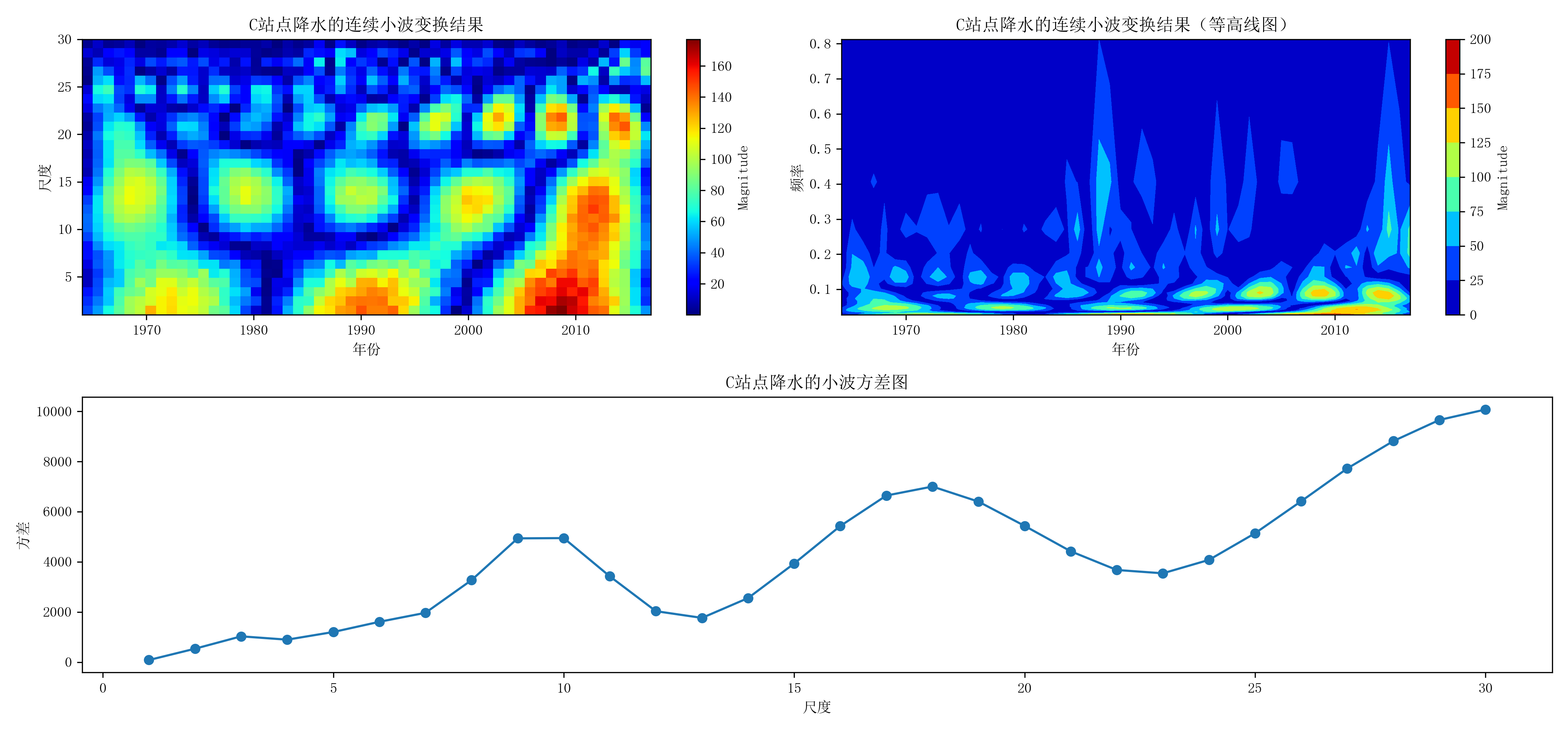

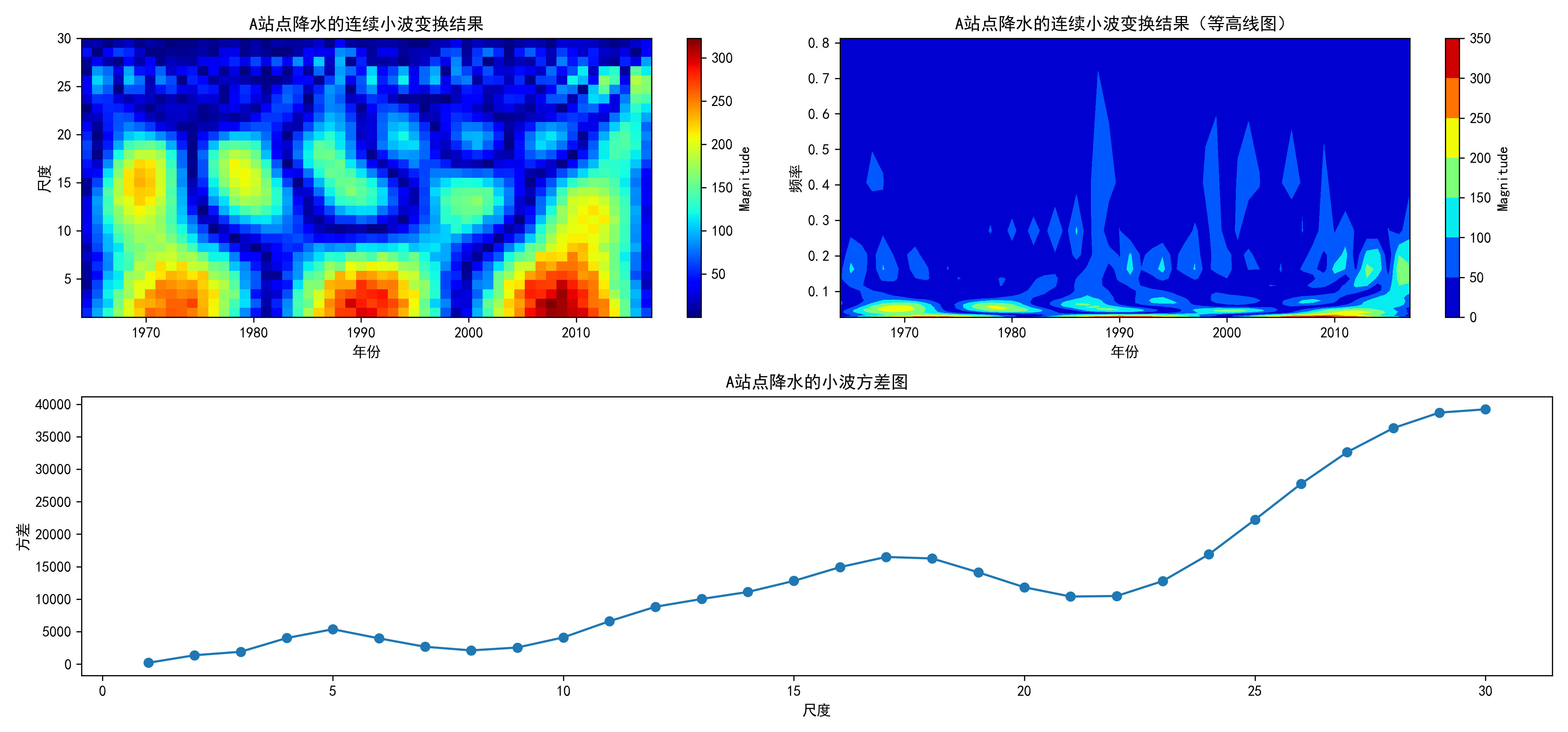

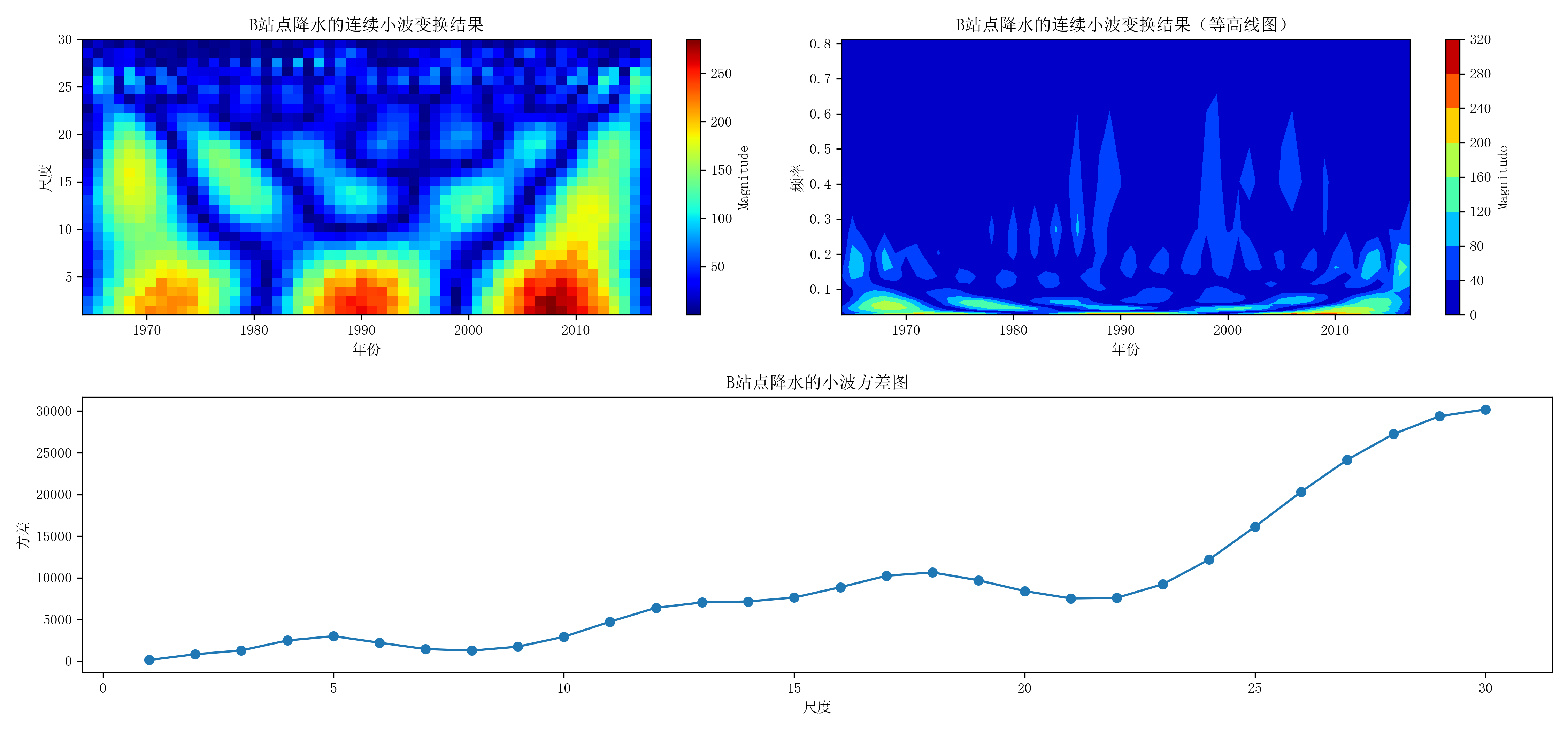

结合前面的等高线图和小波分析结果，我们可以对降水的时空变化特征进行更全面的理解：

1. **等高线图**：等高线图展示了降水在频率-时间图上的分布情况。密集的等高线表示在相应频率和时间范围内有较大的降水波动。在高频率范围（0.2-0.7之间），特别是80年代后期至今，等高线相对密集，表明存在一些短期且高频的降水波动。

2. **小波分析结果**：在小波分析中，不同尺度上的振幅变化反映了降水在不同时间尺度上的波动情况。

- 低频尺度（25-30和20-25）：降水振幅波动相对较小，可能对应一些相对平稳的长期降水模式。

- 中频尺度（15-20）：出现了一些明显的波动，可能对应中期的气象事件或降水变化。

- 高频尺度（5-10和0-5）：在这些高频尺度上，降水振幅的波动更为明显，尤其是在近年来。这可能反映了短期内发生的快速且剧烈的降水波动。

结合两者，我们可以得出以下观察和分析：

- **整体趋势：** 降水在高频尺度上的波动明显，表明存在一些快速变化的降水事件。这与等高线图中高频区域的密集等高线相符。

- **长期趋势：** 在低频尺度上，降水相对平稳，没有明显的长期变化趋势。这也在等高线图中体现为低频区域的等高线相对稀疏。

- **中期趋势：** 中频尺度上出现的波动可能对应一些中期气象事件，这在等高线图中也有所体现，尤其是1980年代和2000年代。

总体而言，等高线图和小波分析共同揭示了降水的时频特征，帮助我们理解降水在不同时间尺度上的变化规律。高频尺度上的波动可能与局部气象事件或瞬时的气象过程有关，而低频尺度上的波动则反映了相对较为稳定的降水模式。

根据小波方差图的特征，我们可以进行一些初步的解读：

1. **尺度5的峰值：** 在尺度5处，方差达到5000左右，表明降水在这个时间尺度上存在较为显著的波动。这可能对应于一些短期、高频的气象事件或季节性变化，导致较为剧烈的降水波动。

2. **尺度17的峰值：** 在尺度17处，方差达到15000左右，表示降水在这个尺度上的波动更为明显。这可能反映了一些中期的气象事件或季节性的气候模式，导致较大的降水波动。

3. **尺度21的波谷：** 在尺度21处，方差降至10000左右，说明在这个尺度上降水波动相对较小。这可能表示存在一些相对稳定的气象模式或季节性变化，导致降水波动较为平缓。

4. **尺度30的峰值：** 在尺度30处，方差达到38000左右，表示降水在这个尺度上的波动最为显著。这可能对应于较长时间范围内的气象事件或气候变化，导致较大的降水波动。

总体而言，小波方差图的特征提供了关于降水时空变化的信息。不同尺度上的方差峰值和波谷反映了降水在不同时间尺度上的变化幅度，有助于理解降水的时频特性。

结合小波变换的等高线图和方差图，我们可以对降水的时频特性进行综合分析：
