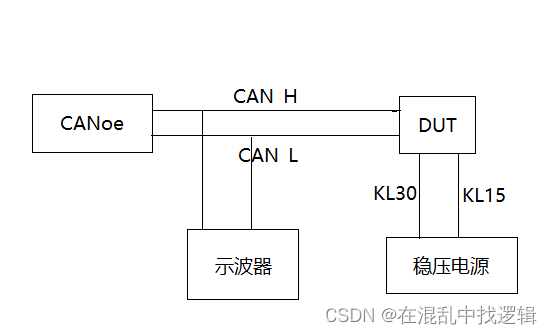

测试环境：通信波特率为500kbps。

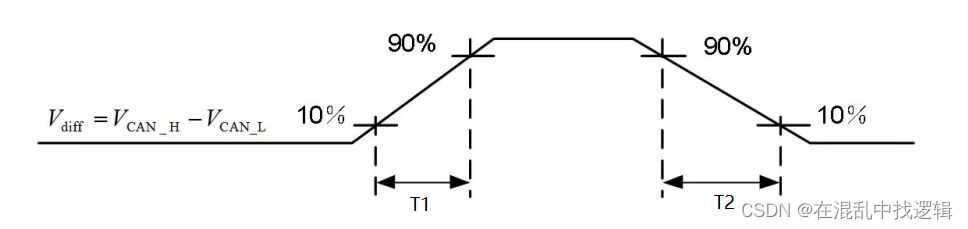

将示波器与DUT共地，通过示波器截取DUT所发送的任意帧报文，测量CANdiff(差分电压)的上升沿及下降沿（10%至90%间的时间），重复5次采样记录上升沿或下降沿时间，测量点如下图所示：

波特率为500Kbps时，要求的上升沿及下降沿时间范围如下表所示：

参数	符号	最小值	标称值	最大值
上升沿时间	T1	20ns
