在pcb设计的时候，很多时候需要一些网络的线是基本一样的，如果一个网络对应一个规则，少数几个还好，那10个甚至几十个；这样需要的规则太多，对设计非常不利，下面就来教教大家如何设置多个网络的规则。

我们以VDD3V3,VDDA，GND 为例来讲解方法。

方法一：建立CLASS

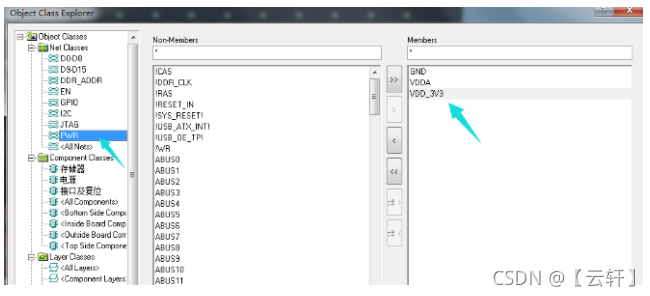

1.执行菜单Design→Classes…(快捷键DC),将这3个网络建立一个class。

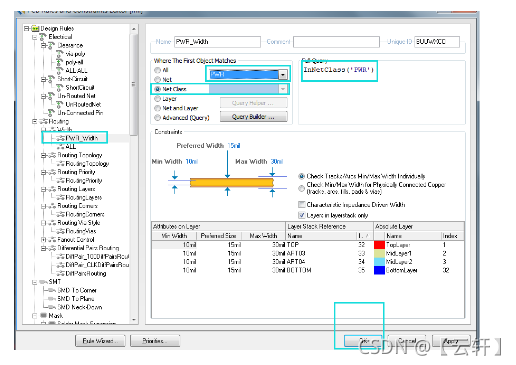

2.执行菜单命令Design→Rules(快捷键DR），进入规则设置栏；新建个线宽规则，在规则设置栏选择“ net class”，选择对应的class；这样这个class内的所有网络的线宽都受这个规则约束。

方法二：使用 AD 自带的”编程语言”设定规则：

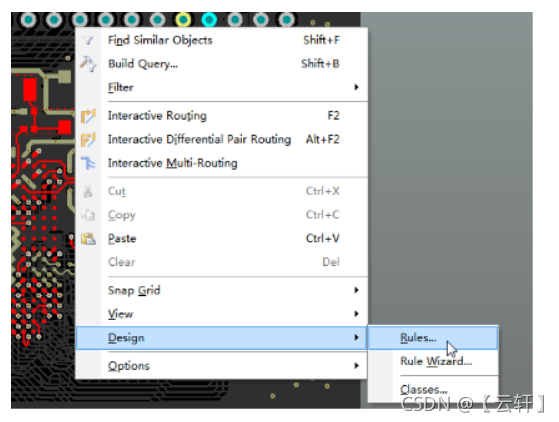

1.选择菜单Design→Rules(快捷键DR），进入规则设置栏；或者pcb界面右键进入规则。

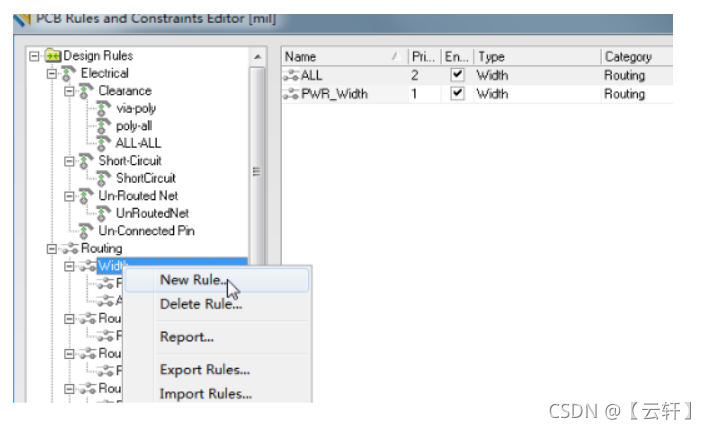

2.Routing ‐> Width ，新建立线宽规则；

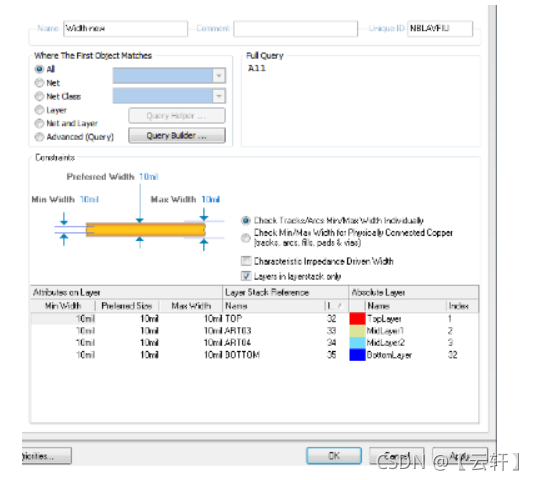

3.进入刚刚新建的规则，界面如下：

4.对线宽值进行修改，修改后界面如下；

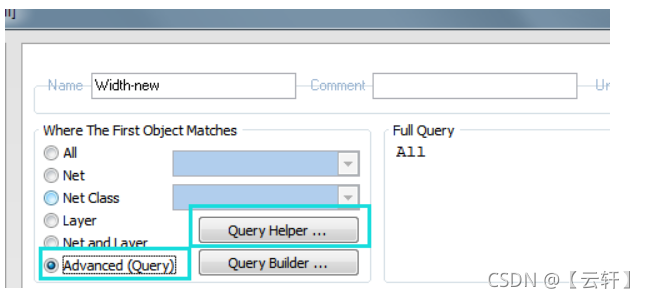

5.Advanced→Query Helper

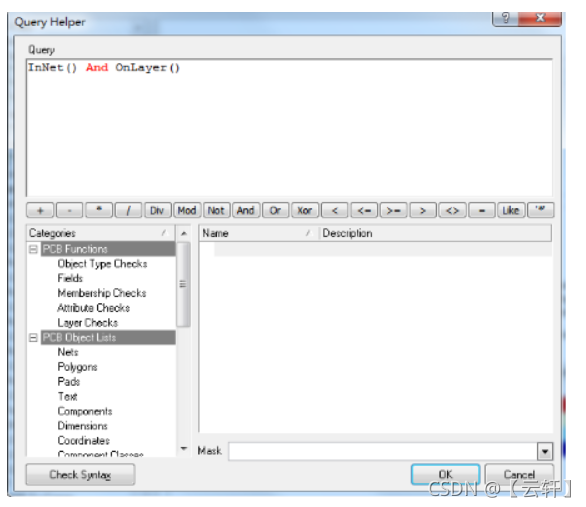

6.打开后界面如下，在以下文本框内，可以编写规则语句;

7.在框内加入如下语句(基本上打出首字母就会有相应提示的）；

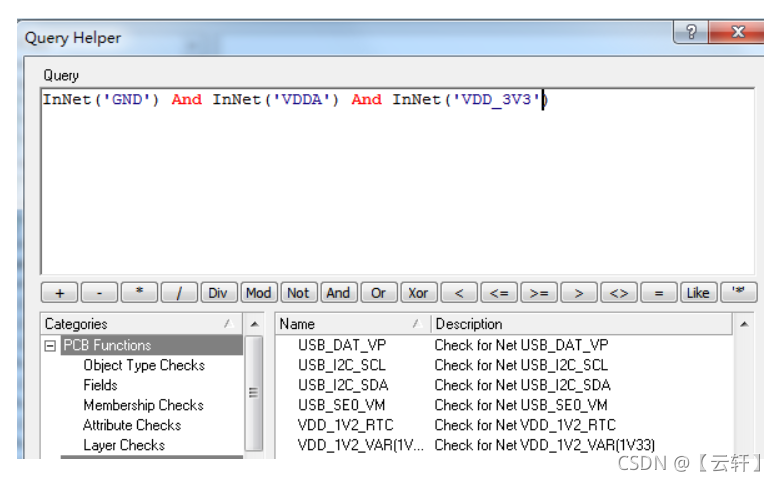

8.完整语句如下：

这样，保存退出后，VDD3V3,VDDA，GND 等线的大小就是以上设定的大小了。
