Abaqus齿轮有限元分析

齿轮啮合模拟

整理好的文件放在资源里了，直接解压即可齿轮有限元分析

保姆级步骤如下（废话少说直接看图片设置）：

首先先对齿轮模型划分网格，该分析所用的前处理软件为Hypermesh，如果不会划分可以参考这篇文章Hypermesh前处理+Abaqus有限元分析

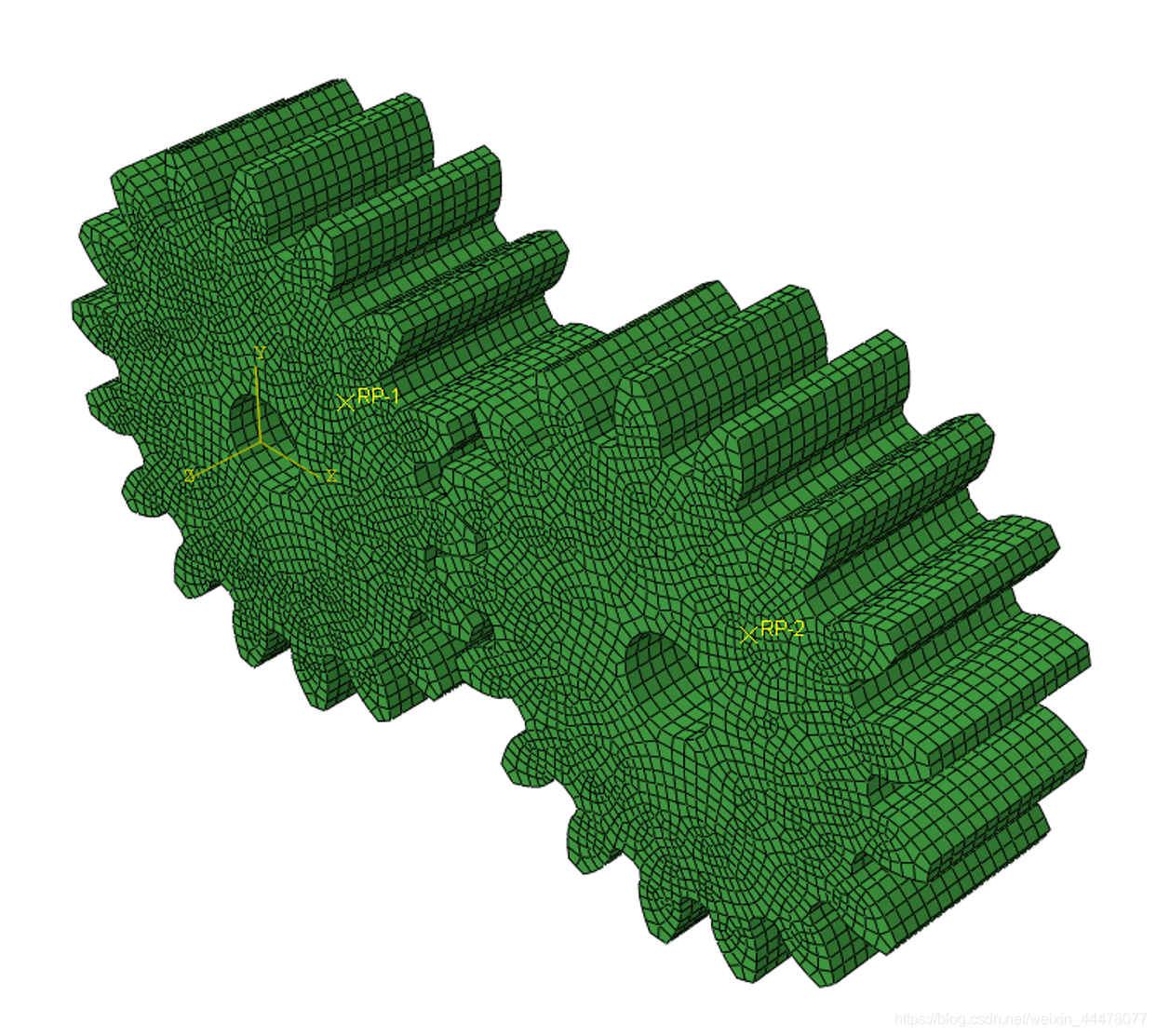

划分之后的模型选择inp格式导入Abaqus，如下图所示：

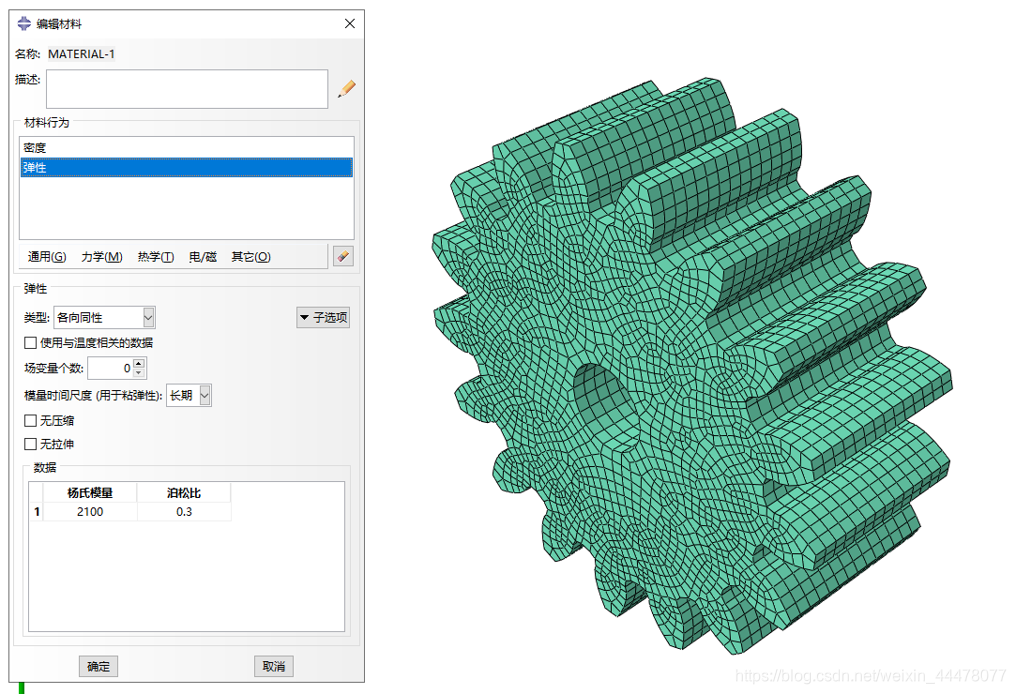

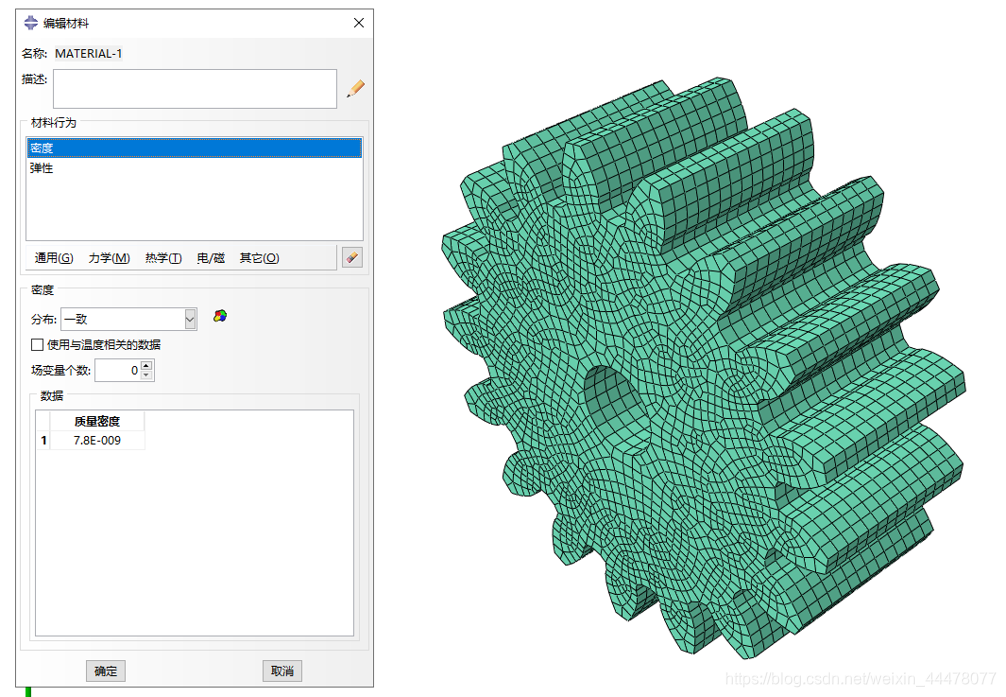

另一个齿轮(从动轮）也是相同的操作，然后下一步为属性设置，我们这边就设置了密度和相应的弹性模量与泊松比参数，可以根据不同需要设置

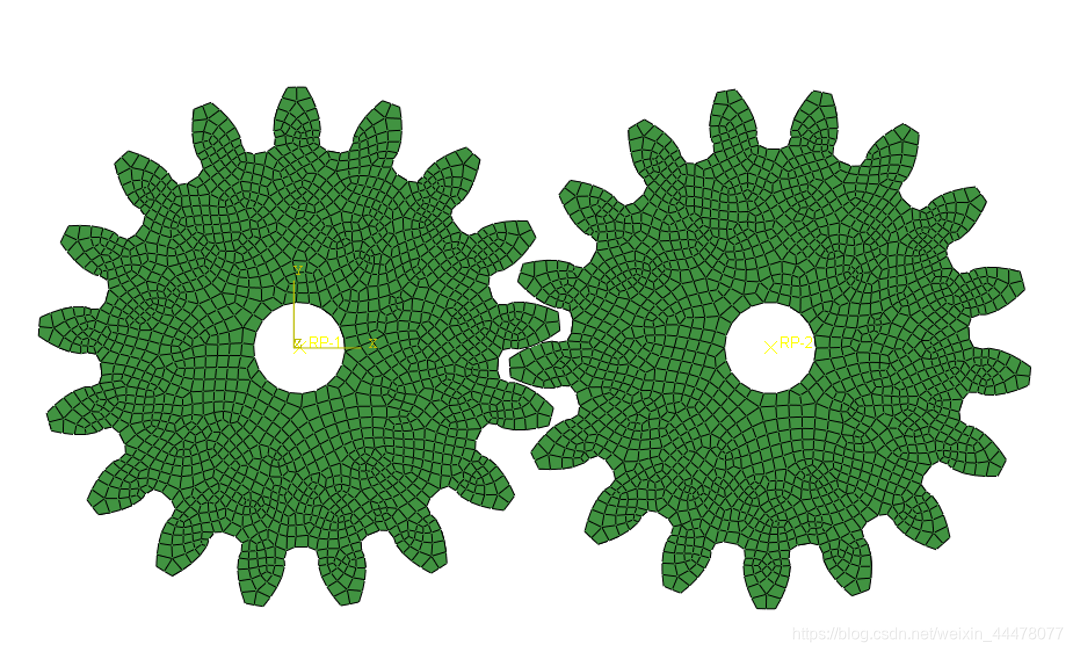

接下来是装配，装配的时候需要根据齿轮的啮合关系，这个不懂的可以查查资料，啮合如图所示

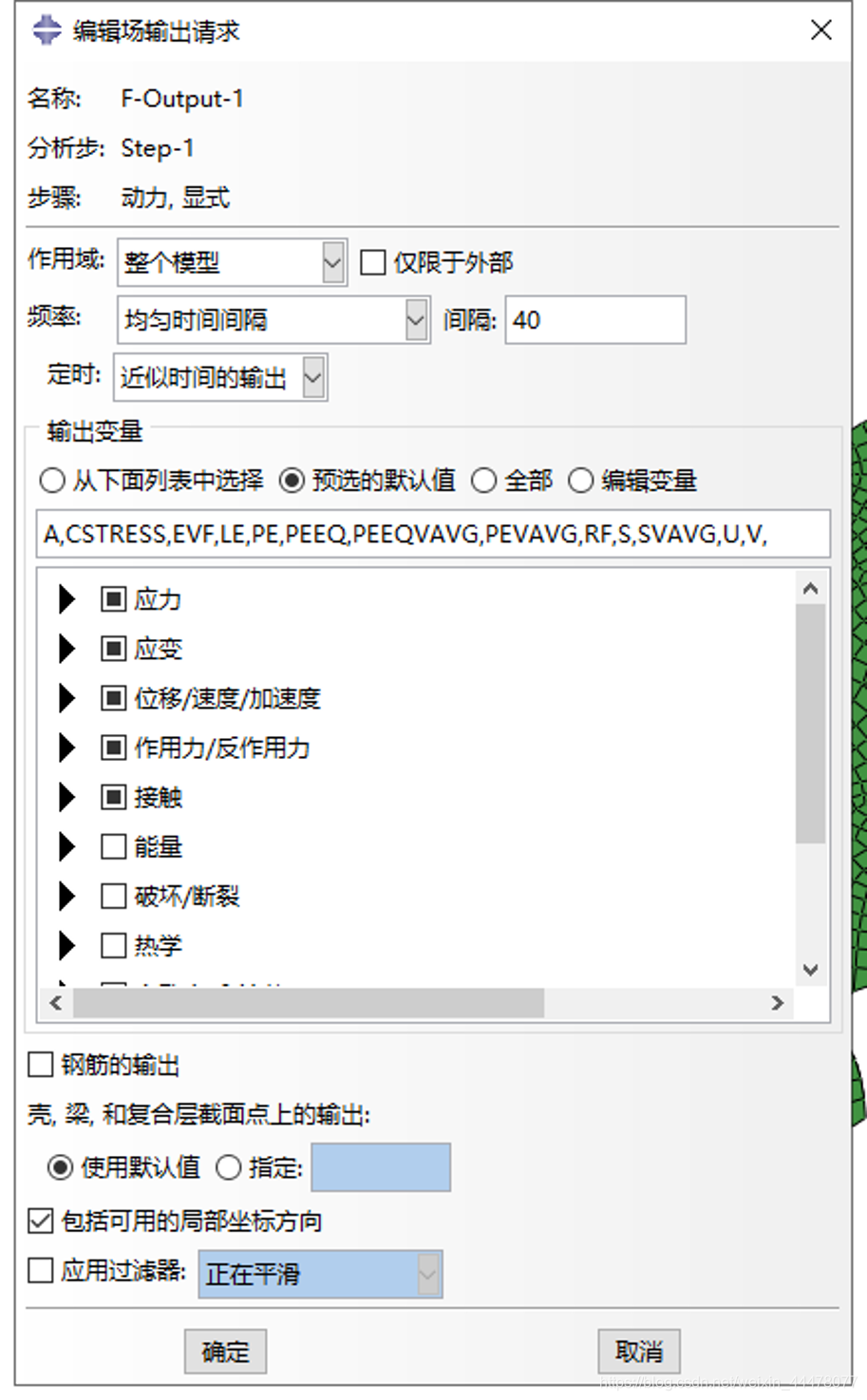

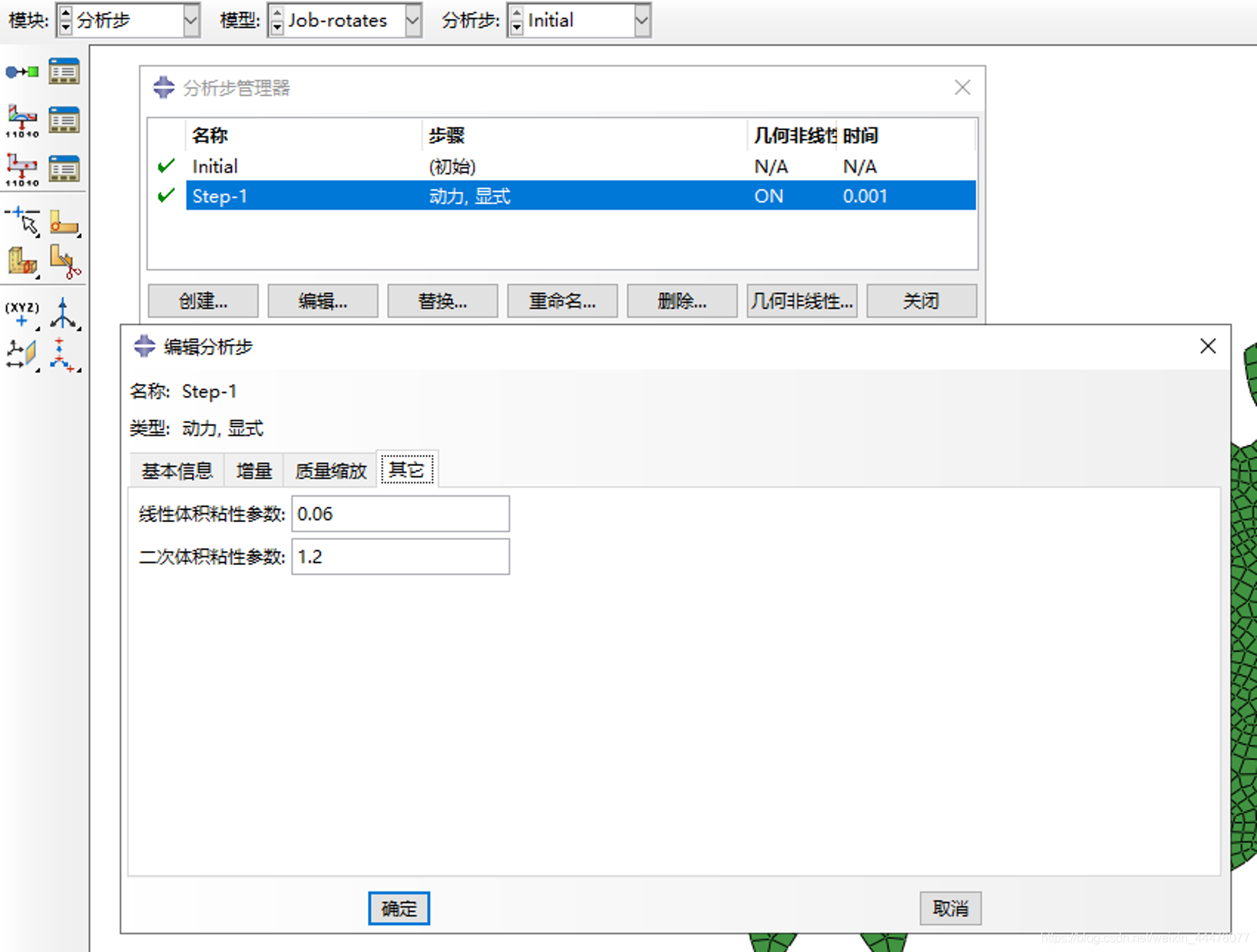

接下来是设置分析步，分析步这边我们选择动力显示，时间给定0.001，其他设置如图：

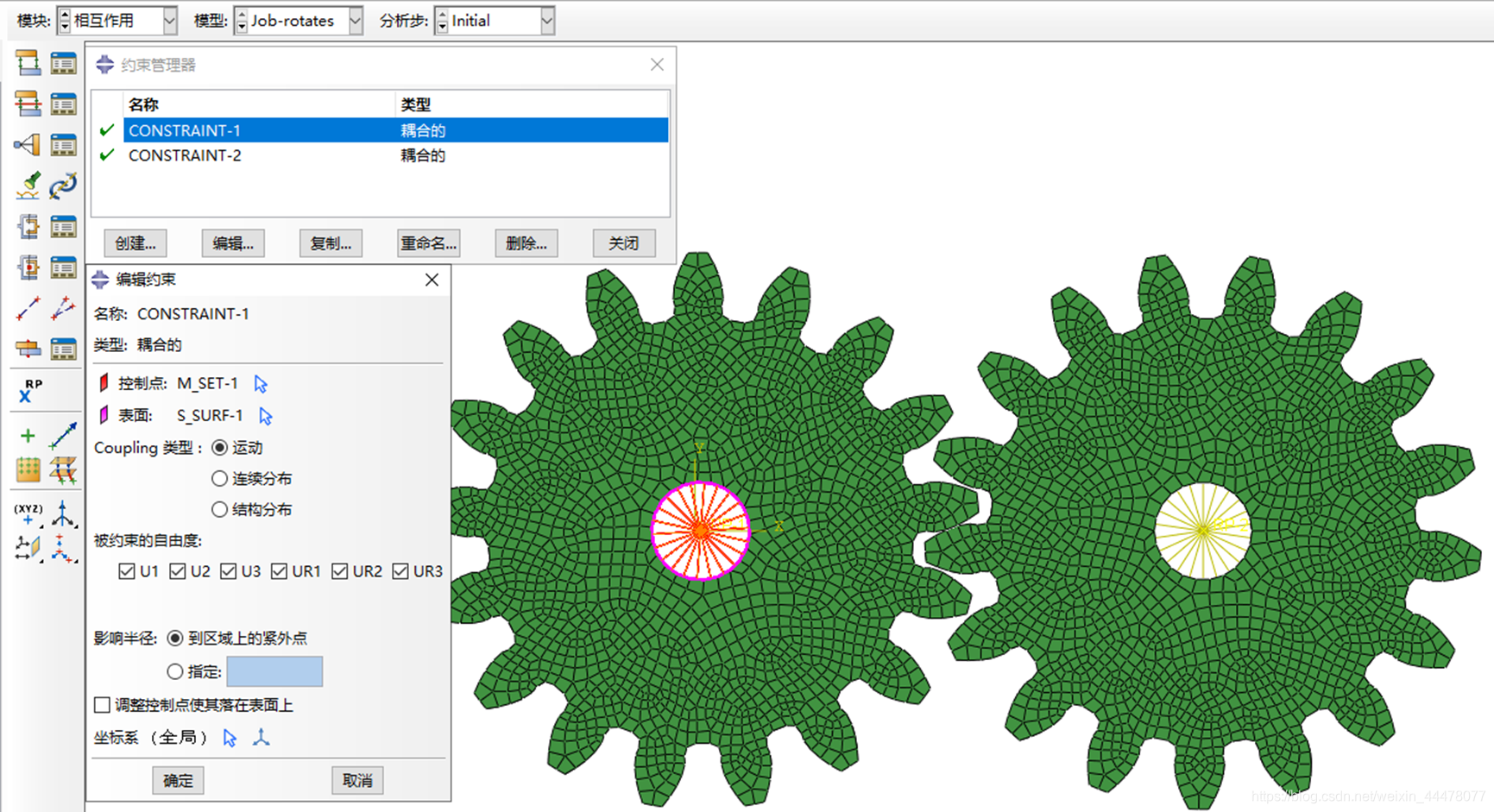

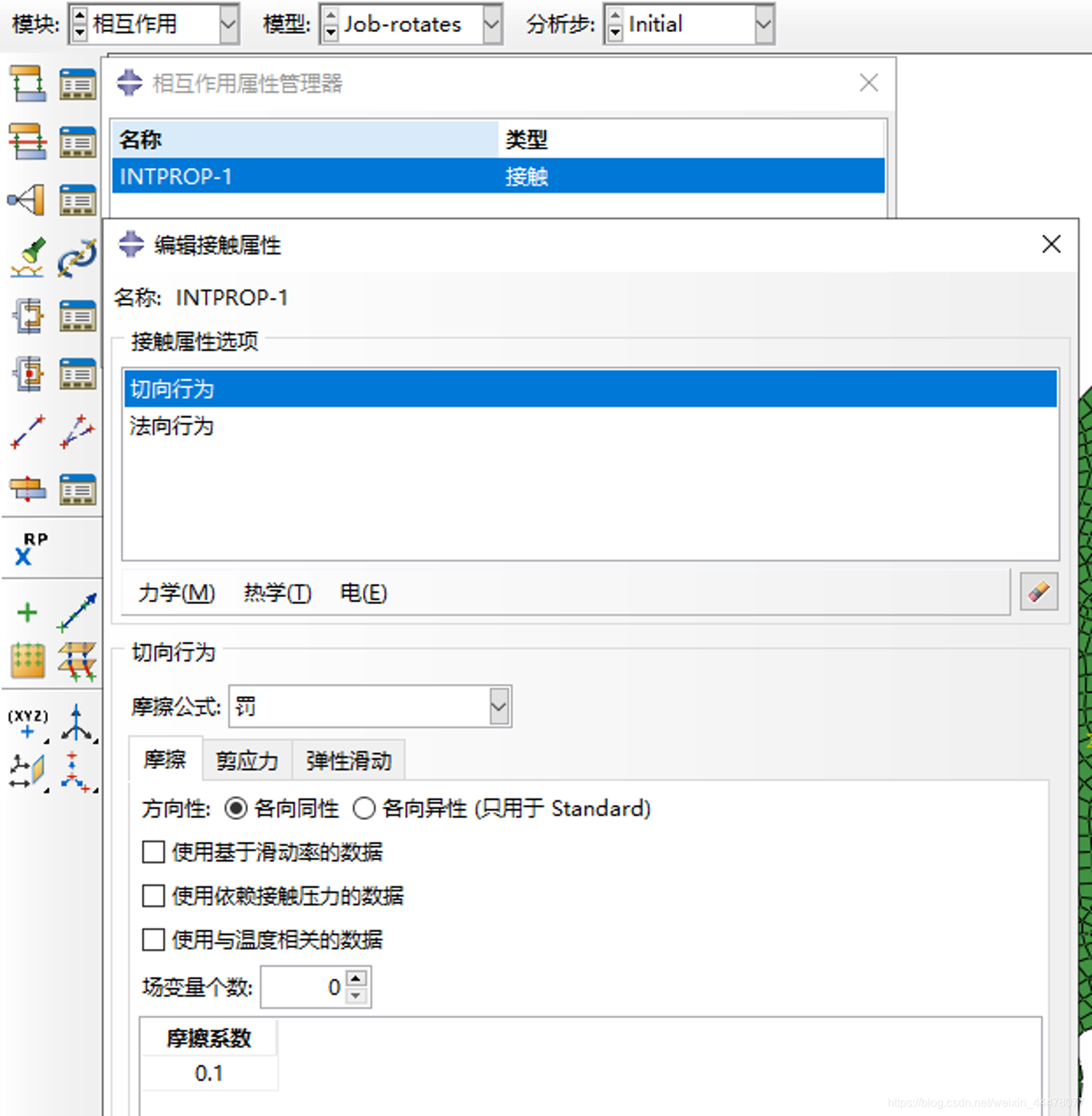

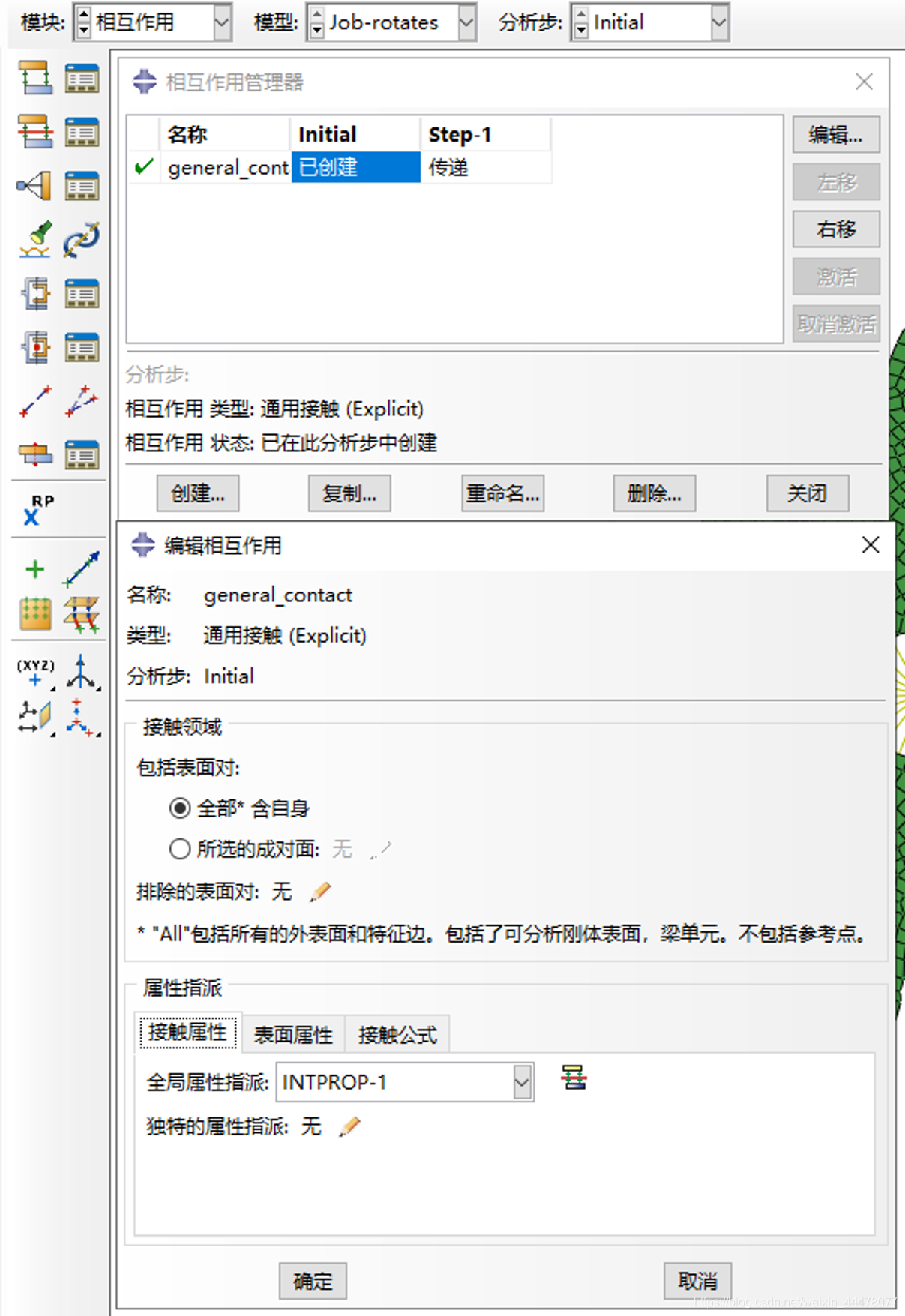

接着设置相互作用的参数，按照步骤一步步来

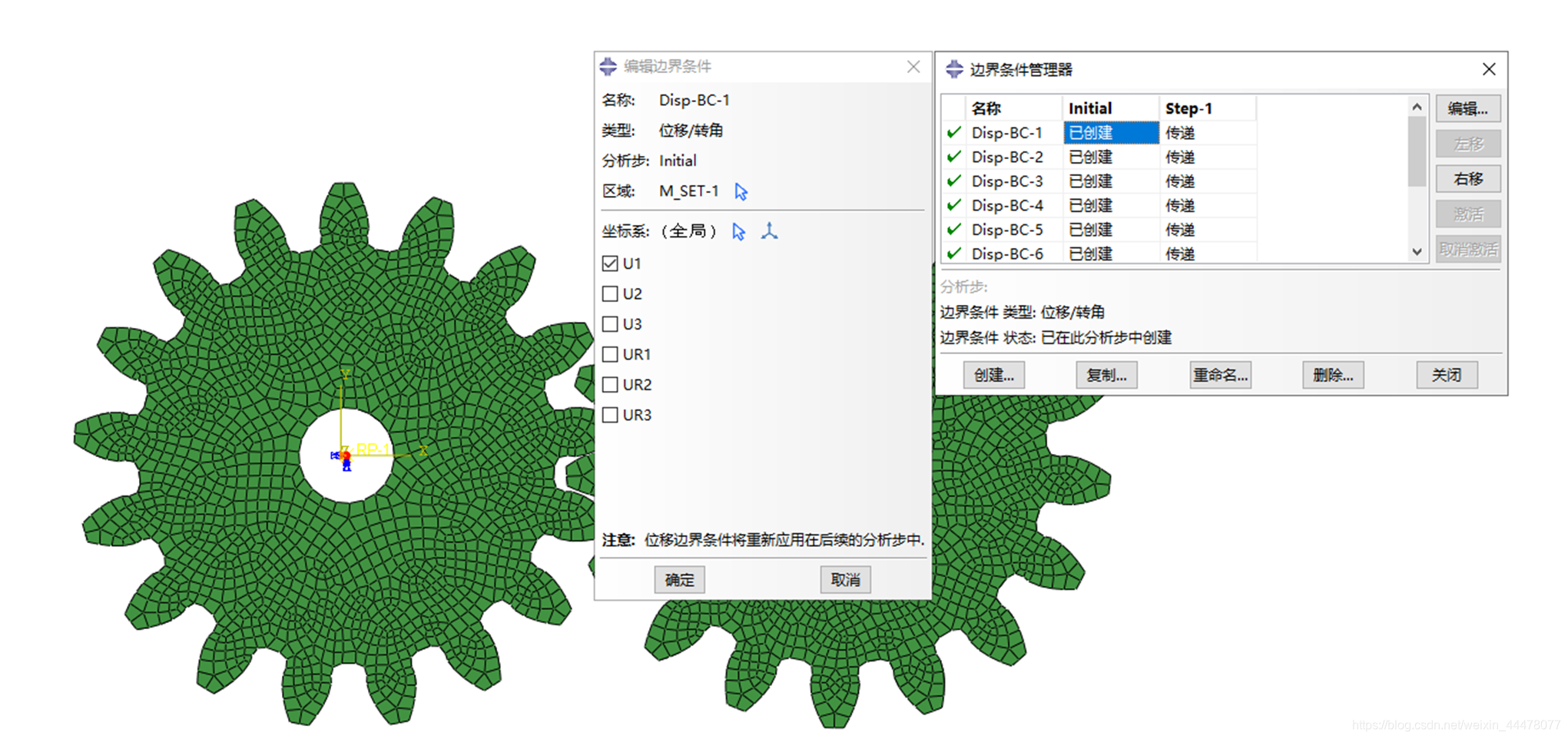

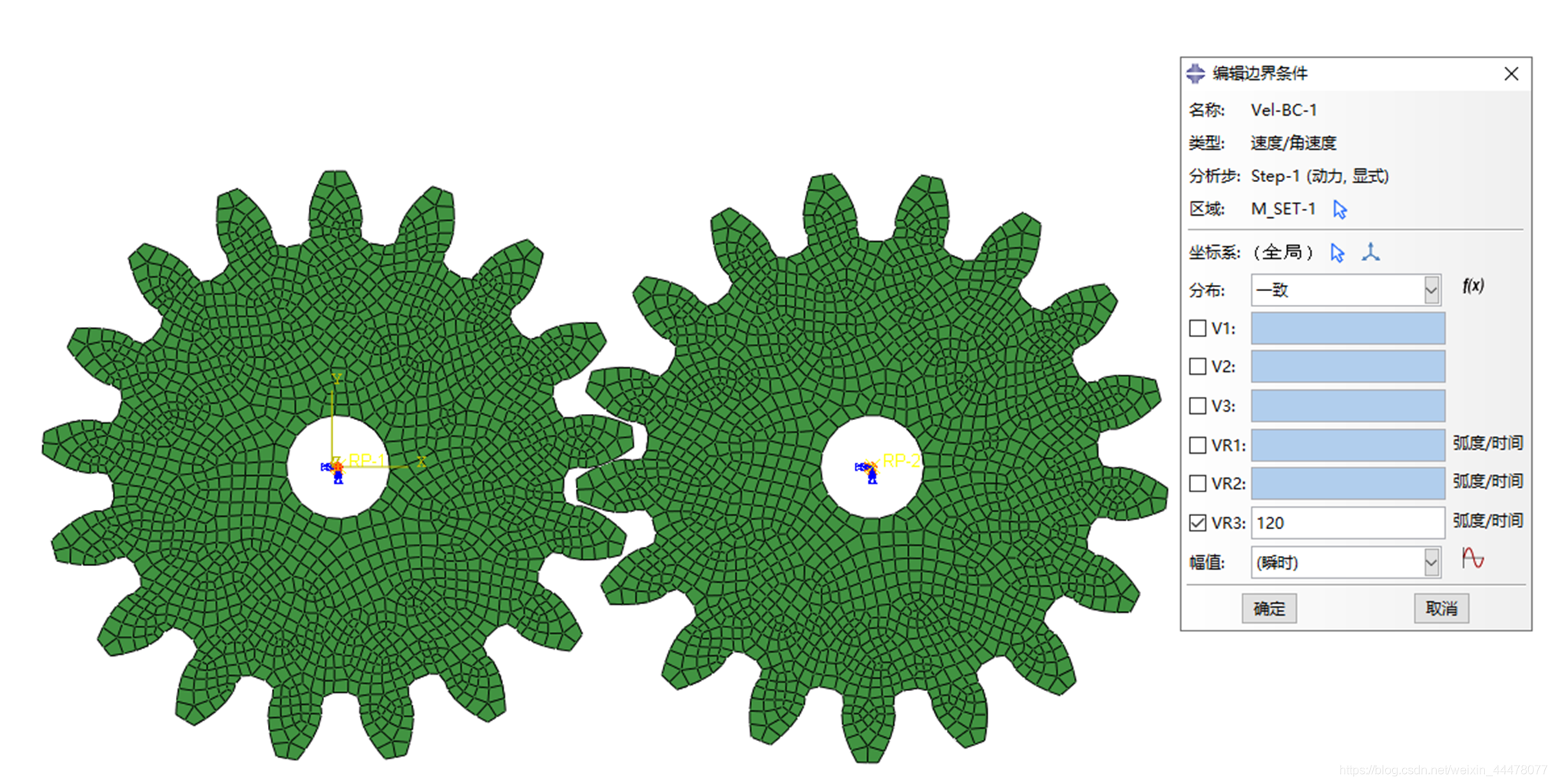

接着设置载荷，选择边界条件管理器，设置约束（这边比较繁琐，重复简单步骤就给出一个图参考，其他的都一样，勾选U1-UR2,不勾选UR3即可，两个齿轮一致），然后给主动轮加上角速度120rad/s

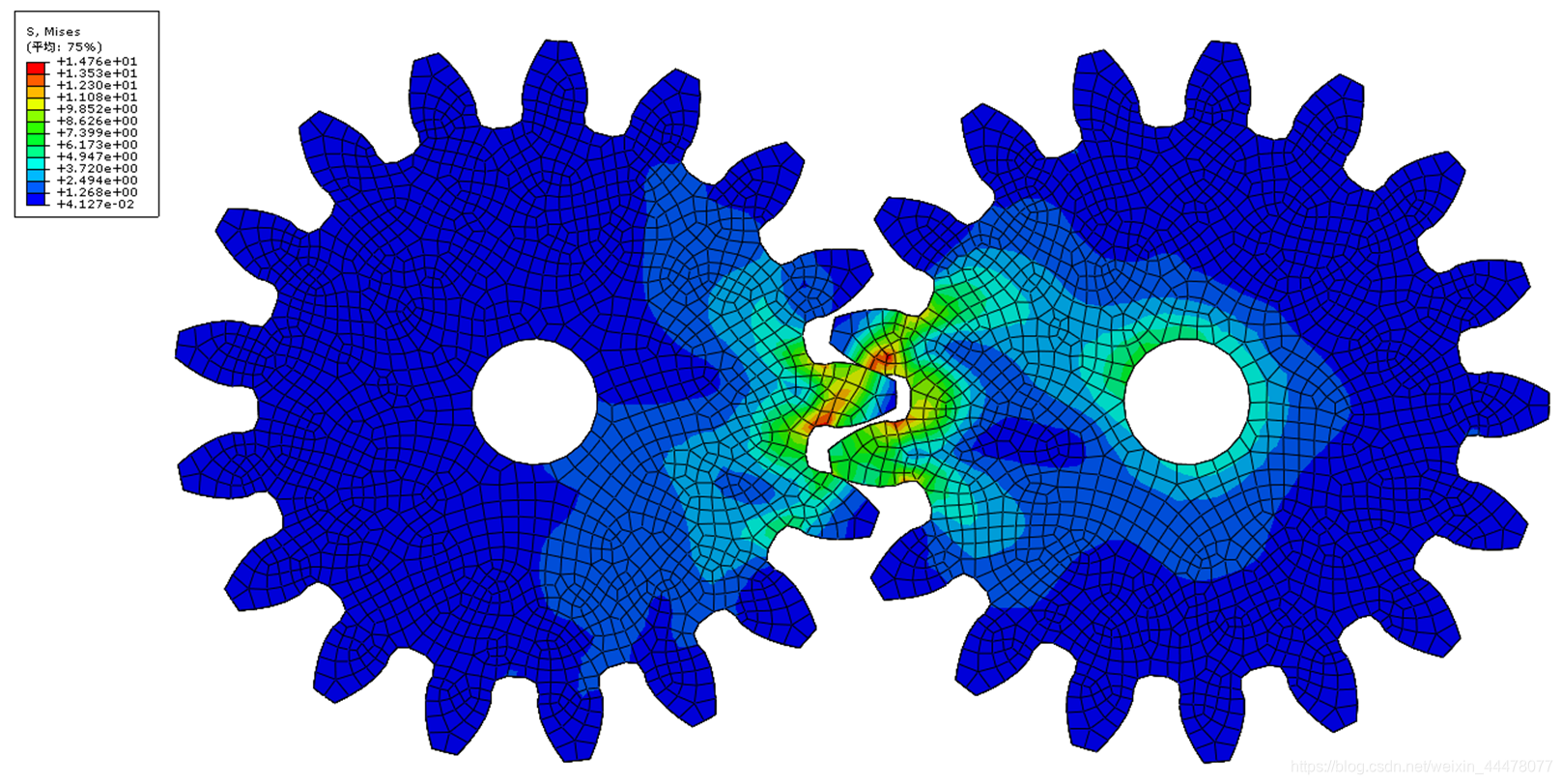

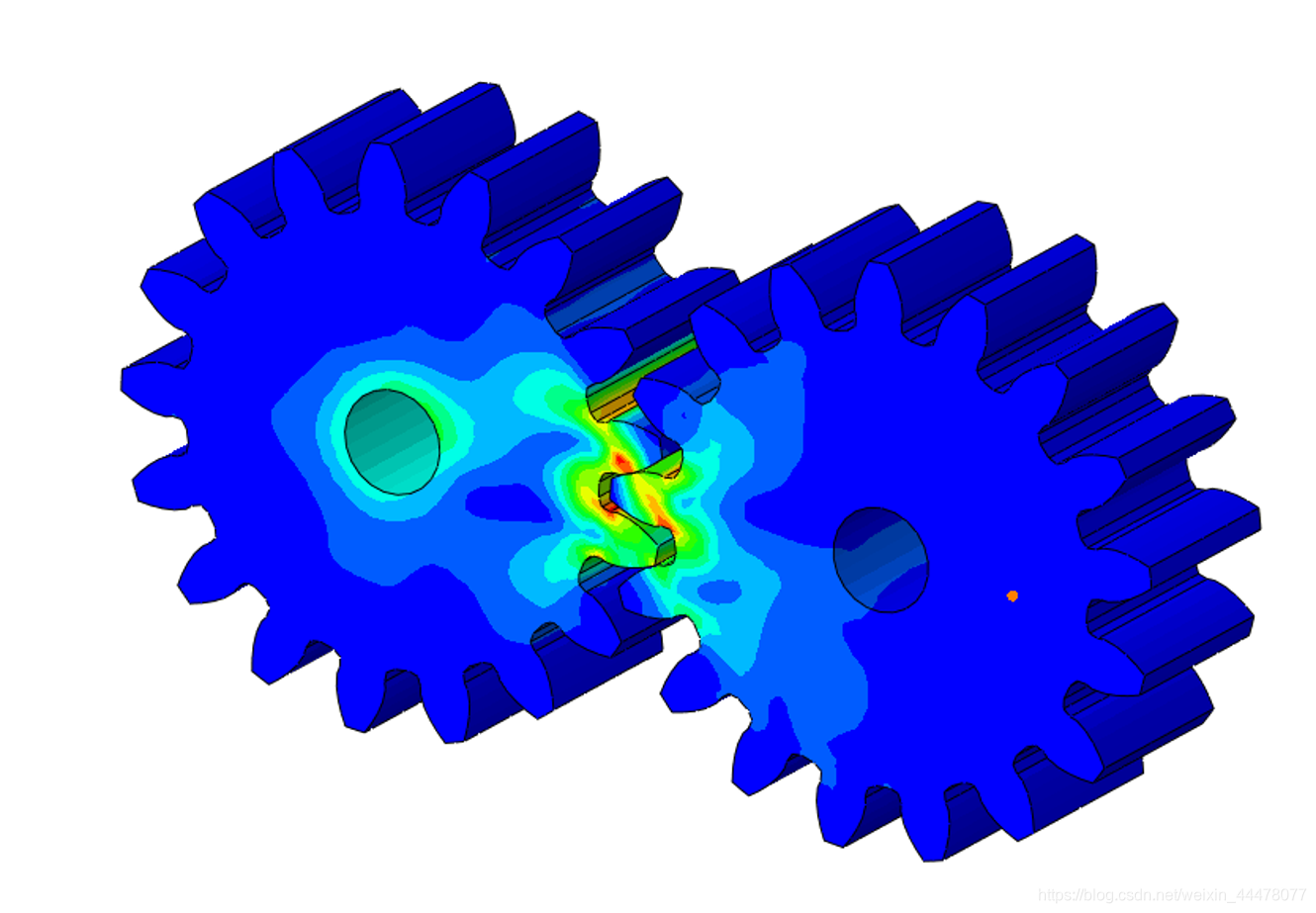

接着直接提交，等待分析结果，分析结束得到分析结果，大功告成！
