一、DS18B20性能特征

①、独特的单总线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。大大提高了系统的抗干扰性。
② 、测温范围－55℃～+125℃，精度为±0．5℃。
③、支持多点组网功能，多个DS18B20可以并联在唯一的三线上，最多只能并联8个，实现多点测温，如果数量过多，会使供电电源电压过低，从而造成信号传输的不稳定。
④、工作电源: 3.0~5.5V/DC （可以数据线寄生电源）。
⑤ 、在使用中不需要任何外围元件。
⑥、测量结果以9~12位数字量方式串行传送。

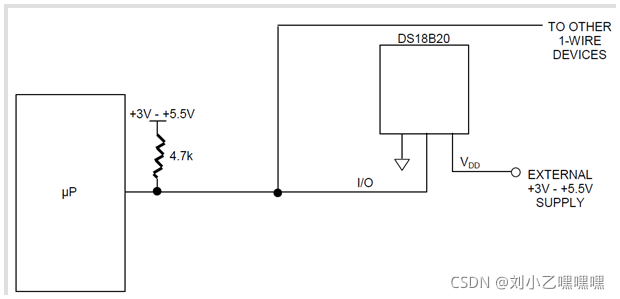

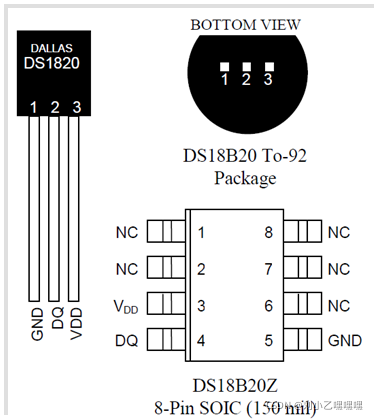

二、接线方式

在这里插入图片描述

三、信号类型

DS18B20共有6种信号类型：复位脉冲、应答脉冲、写0、写1、读0和读1。所有这些信号，除了应答脉冲以外，都由主机发出同步信号。并且发送所有的命令和数据都是字节的低位在前。
1、复位信号
单总线上的所有通信都是以初始化序列开始。主机输出低电平，保持低电平时间至少480 us，，以产生复位脉冲。接着主机释放总线，4.7K的上拉电阻将单总线拉高，延时15～60 us，并进入接收模式(Rx)。接着DS18B20拉低总线60~240 us，以产生低电平应答脉冲。

//复位DS18B20
void DS18B20_Rst(void)
{
    DS18B20_IO_OUT(); //设置为输出模式
    DS18B20_DQ_OUT=0; //拉低DQ
    delay_us(750);    //拉低750us（至少480us)
    DS18B20_DQ_OUT=1; //DQ=1拉高释放总线
    delay_us(15);     //15US
    //进入接受模式，等待应答信号。
}

2、应答信号

//等待DS18B20的回应
//返回1:未检测到DS18B20的存在    返回0:存在
u8 DS18B20_Check(void)
{
    u8 retry=0;
    DS18B20_IO_IN();//SET PA0 INPUT
    while (DS18B20_DQ_IN&&retry<200)
    {
           retry++;
           delay_us(1);
     };
    if(retry>=200)return 1;
    else retry=0;
    while (!DS18B20_DQ_IN&&retry<240)
    {
            retry++;
            delay_us(1);
    };
    if(retry>=240)return 1;
    return 0;
}

3、写时序
写时序包括写0时序和写1时序。所有写时序至少需要60us，且在2次独立的写时序之间至少需要1us的恢复时间，两种写时序均起始于主机拉低总线。

写1时序：主机输出低电平，延时2us，然后释放总线，延时60us。
写0时序：主机输出低电平，延时60us，然后释放总线，延时2us。

//写一个字节到DS18B20
//dat：要写入的字节
void DS18B20_Write_Byte(u8 dat)
 {
    u8 j;  u8 testb;
    DS18B20_IO_OUT();//设置PA0为输出
    for (j=1;j<=8;j++)
   {
        testb=dat&0x01;
        dat=dat>>1;
        if (testb) //输出高
        {
            DS18B20_DQ_OUT=0;// 主机输出低电平
            delay_us(2);                  //延时2us
            DS18B20_DQ_OUT=1;//释放总线
            delay_us(60); //延时60us
        }
        else //输出低
        {
            DS18B20_DQ_OUT=0;//主机输出低电平
            delay_us(60);               //延时60us
            DS18B20_DQ_OUT=1;//释放总线
            delay_us(2);                  //延时2us
        }
    }
}

4、读时序
单总线器件仅在主机发出读时序时，才向主机传输数据，所以，在主机发出读数据命令后，必须马上产生读时序，以便从机能够传输数据。
所有读时序至少需要60us，且在2次独立的读时序之间至少需要1us的恢复时间。每个读时序都由主机发起，至少拉低总线1us。主机在读时序期间必须释放总线，并且在时序起始后的15us之内采样总线状态。

典型的读时序过程为：主机输出低电平延时2us，然后主机转入输入模式延时12us，然后读取单总线当前的电平，然后延时50us。

//从DS18B20读取一个位
//返回值：1/0
u8 DS18B20_Read_Bit(void) 			 // read one bit
{
    u8 data;
    DS18B20_IO_OUT();//设置为输出
    DS18B20_DQ_OUT=0; //输出低电平2us
    delay_us(2);
    DS18B20_DQ_OUT=1; //拉高释放总线
   DS18B20_IO_IN();//设置为输入
   delay_us(12);//延时12us
   if(DS18B20_DQ_IN)data=1;//读取总线数据
    else data=0;
    delay_us(50);  //延时50us
    return data;
}

读一个字节数据

//从DS18B20读取一个字节
//返回值：读到的数据
u8 DS18B20_Read_Byte(void)    // read one byte
{
    u8 i,j,dat;
    dat=0;
   for (i=1;i<=8;i++)
   {
        j=DS18B20_Read_Bit();
        dat=(j<<7)|(dat>>1);
    }
    return dat;
}

DS18B20典型温度读取过程：复位 --> 发SKIP ROM命令（0XCC）–> 发开始转换命令（0X44）–> 延时 --> 复位 --> 发送SKIP ROM命令（0XCC）–>发读存储器命令（0XBE）–> 连续读出两个字节数据(即温度) --> 结束。

四、代码展示

/复位DS18B20
void DS18B20_Rst(void)
{
	DS18B20_IO_OUT(); //SET PG11 OUTPUT
  DS18B20_DQ_OUT=0; //拉低DQ
  delay_us(750);    //拉低750us
  DS18B20_DQ_OUT=1; //DQ=1
	delay_us(15);     //15US
}
//等待DS18B20的回应
//返回1:未检测到DS18B20的存在
//返回0:存在
u8 DS18B20_Check(void)
{
	u8 retry=0;
	DS18B20_IO_IN();//SET PG11 INPUT
    while (DS18B20_DQ_IN&&retry<200)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=200)return 1;
	else retry=0;
    while (!DS18B20_DQ_IN&&retry<240)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=240)return 1;
	return 0;
}
//从DS18B20读取一个位
//返回值：1/0
u8 DS18B20_Read_Bit(void) 			 // read one bit
{
  u8 data;
	DS18B20_IO_OUT();//SET PG11 OUTPUT
  DS18B20_DQ_OUT=0;
	delay_us(2);
  DS18B20_DQ_OUT=1;
	DS18B20_IO_IN();//SET PG11 INPUT
	delay_us(12);
	if(DS18B20_DQ_IN)data=1;
  else data=0;
  delay_us(50);
  return data;
}
//从DS18B20读取一个字节
//返回值：读到的数据
u8 DS18B20_Read_Byte(void)    // read one byte
{
    u8 i,j,dat;
    dat=0;
	for (i=1;i<=8;i++)
	{
        j=DS18B20_Read_Bit();
        dat=(j<<7)|(dat>>1);
    }
    return dat;
}
//写一个字节到DS18B20
//dat：要写入的字节
void DS18B20_Write_Byte(u8 dat)
 {
    u8 j;
    u8 testb;
	  DS18B20_IO_OUT();//SET PG11 OUTPUT;
    for (j=1;j<=8;j++)
	{
        testb=dat&0x01;
        dat=dat>>1;
        if (testb)
        {
            DS18B20_DQ_OUT=0;// Write 1
            delay_us(2);
            DS18B20_DQ_OUT=1;
            delay_us(60);
        }
        else
        {
            DS18B20_DQ_OUT=0;// Write 0
            delay_us(60);
            DS18B20_DQ_OUT=1;
            delay_us(2);
        }
    }
}
//开始温度转换
void DS18B20_Start(void)// ds1820 start convert
{
    DS18B20_Rst();
	  DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0x44);// convert
}
//初始化DS18B20的IO口 DQ 同时检测DS的存在
//返回1:不存在
//返回0:存在
u8 DS18B20_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG, ENABLE);//使能GPIOG时钟

  //GPIOG9
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//50MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOG, &GPIO_InitStructure);//初始化

 	DS18B20_Rst();
	return DS18B20_Check();
}
//从ds18b20得到温度值
//精度：0.1C
//返回值：温度值 （-550~1250）
short DS18B20_Get_Temp(void)
{
    u8 temp;
    u8 TL,TH;
	  short tem;
    DS18B20_Start ();                    // ds1820 start convert
    DS18B20_Rst();
    DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0xbe);// convert
    TL=DS18B20_Read_Byte(); // LSB
    TH=DS18B20_Read_Byte(); // MSB
    if(TH>7)
    {
        TH=~TH;
        TL=~TL;
        temp=0;//温度为负
    }else temp=1;//温度为正
    tem=TH; //获得高八位
    tem<<=8;
    tem+=TL;//获得底八位
    tem=(double)tem*0.625;//转换
	if(temp)return tem; //返回温度值
	else return -tem;
}
