3.电容选型准则
(1)电容功能
电容功能类型 | 电容应用案例 |
---|---|
滤波电容 | 对信号进行一定的滤波处理:例如AD、DI接口电路的一阶RC滤波电路;BUCK/BOOST电路的输出电容 |
ESD电容 | 控制器接插件端的防静电电容,吸收静电脉冲,防止损坏后端器件。一般使用HBM模型进行计算 |
储能电容 | 一般用在电源相关电路,BUCK/BOOST的输入电容,起到了类似于电池储能的作用,其容值相对较大。 |
去耦电容/旁路电容 | 去除DC中的高频AC噪声,芯片VCC、VDD等。一般常用的去耦电容选择0.1uF |
(2)电容参数
以常用的陶瓷贴片电容为例,需要关注电容specification中以下电气参数:
电气参数 | 说明 |
---|---|
Size/电容封装 | 不同封装的电容会影响到电容的耐压值,封装越大,其耐压值越高 |
Cap.Value/电容容量 | 电容器的容值,计算或参考典型电路得到的电容值。 |
Rated Volt./额定电压 | 电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压值。通常使用过程中进行一定的降额使用,额度降低至70%,使得设计留有余量。ESD电容采用人体静电模型进行计算 |
Cap.Tol/电容精度 | 电容容值的偏差:例如±10%的电容偏差。在最坏结果分析计算过程中需要考虑,对于X7R电容,计算时精度为-25%~15% |
Temp.Chara./温度特性 | 环境温度值对电容容值变化的影响,最坏结果分析计算考虑温度的影响。 |
DC Bias/直流偏置特性曲线 | 电容容值随着加在电容两端的直流偏置电压的变化。电压变化对电容影响较大的情况,例如DCDC电路中的输入输出电容,需要考虑直流偏置电压对电容容值影响,是否会影响到纹波电压的性能。 |
Impedance/ESR/频率特性阻抗曲线 | 信号中的高频AC交流分量,当电容作为滤波或者去耦电容时,需要查看该曲线的影响。 |
DC Bias直流偏置特性

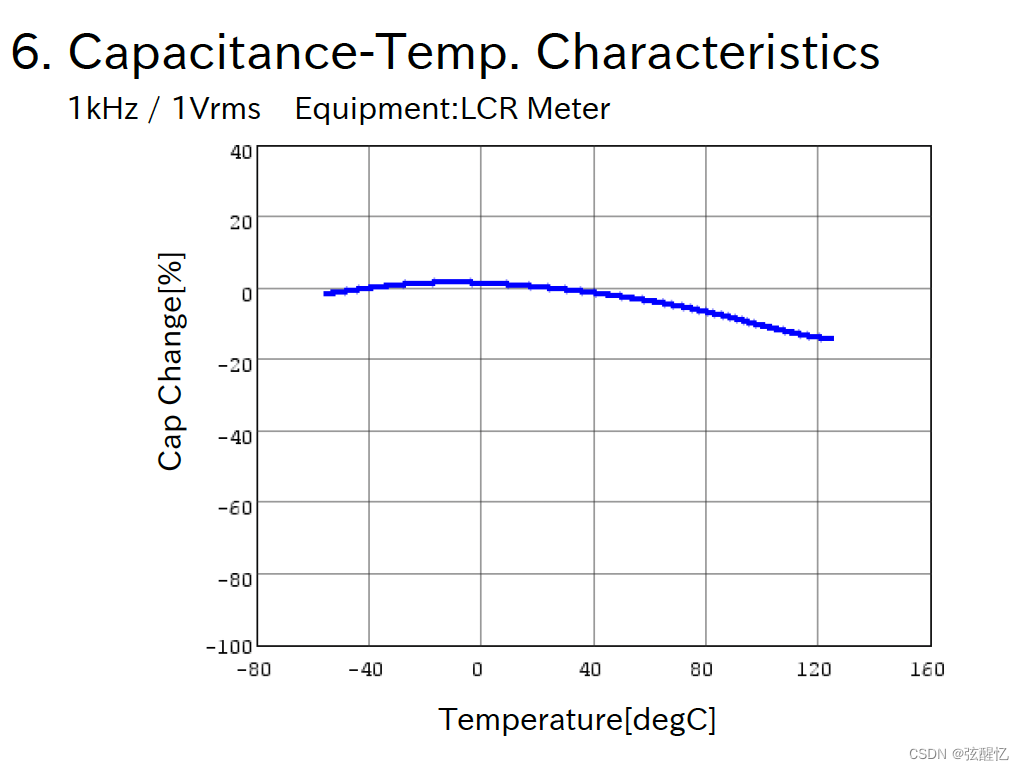

温度特性

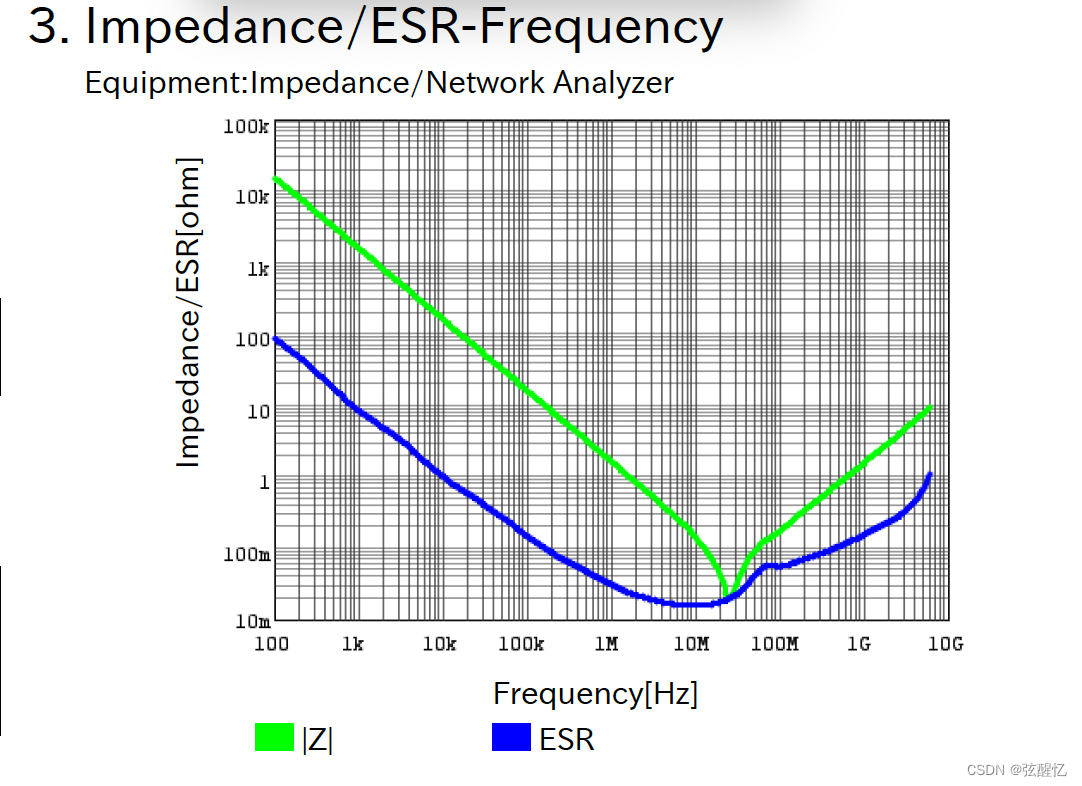

阻抗特性曲线
(3)电容计算
①DCDC电路中,利用标准公式计算出相应电气参数值。
②一阶RC电路中,已知时间常数或截止频率反计算出电容值。
C
=
1
2
∗
π
∗
f
∗
R
C = \frac{1}{2*\pi*f*R}
C=2∗π∗f∗R1
③ESD电容容值与耐压计算:
采用IEC61000-4-2标准中人体放电模型
–静电强度V1=6kV
–人体等效电阻R1=330Ω
–人体等效电容C1=150pF
–待确认ESD电容值C2
–待确认ESD电容耐压值V2
C
1
∗
V
1
=
2.5
∗
C
2
∗
V
2
C1*V1 = 2.5 * C2 * V2
C1∗V1=2.5∗C2∗V2
确定V2的值后,便可以得到电容值C2。
(4)其他考量
尽量选择典型容值,考虑成本,防止过度设计。
