STM32F4系列DMA数据流、通道和仲裁器

STM32F4系列DMA数据流、通道和仲裁器

数据流

  每个DMA控制器有8个数据流,每个数据流都能够提供目标之间的单向传输链路

  每个DMA控制器可以同时配置多个数据流,但在某一时刻只允许有一个数据流使用DMA控制器。当多个数据流同时请求时,由仲裁器决定哪一个数据流优先使用DMA控制器。

在这里插入图片描述

通道

  每个数据流有8个通道,每个通道映射到不同外设,这有利于针对不同的产品配置不同的DMA外设请求。

  每个数据流只能配置为映射到一个通道,无法配置为映射到多个通道。即,与数据流不同,每个DMA控制器可以同时配置多个数据流(因为有仲裁器),但每个数据流不能同时配置多个通道(因为只有选择器)。

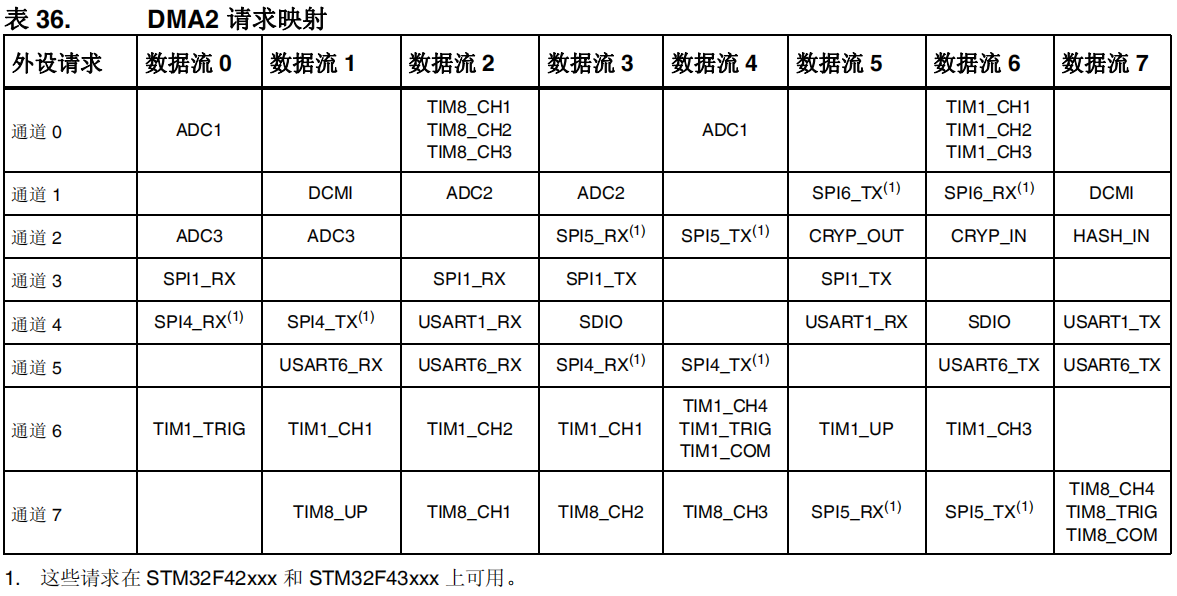

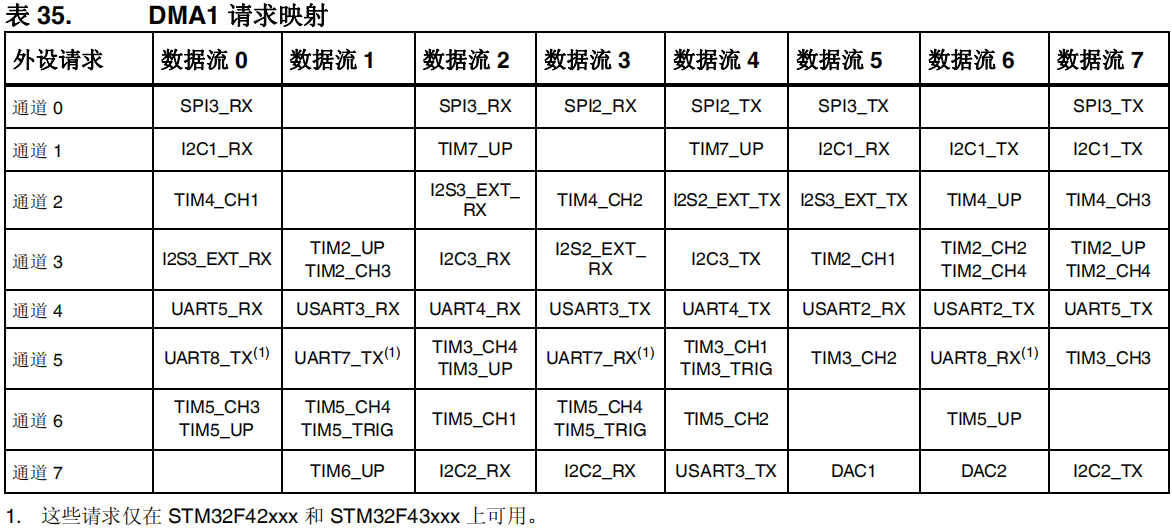

在这里插入图片描述

在这里插入图片描述

仲裁器

  仲裁器用于在多个数据流同时请求时,解决请求冲突的问题。在硬件上,数据流的编号,请求优先级,仲裁器优先响应编号低的数据流。

  为实现更灵活的配置,数据流还可以设置软件优先级,软件优先级分为以下4个级别:

  — 非常高优先级
  — 高优先级
  — 中优先级
  — 低优先级

硬件:如果两个请求具有相同的软件优先级,则编号低的数据流优先于编号高的数据流
