Valeport公司CTD (温盐深）和SVP（声速剖面）仪器使用教程

仪器的使用准备

你好呀！ 这是你第一次使用CTD (温盐深）和SVP（声速剖面）仪器请认真看完教程哦

仪器安装

使用吊装环将仪器安装稳固，防止仪器沉入湖底。。。泪目

电池检查

请在使用前将仪器上盖紧固环拧开，将上盖拔出检查电池电量，Valeport公司CTD和SVP仪器使用的是1号干电池，标准电压1.5V，请使用万用表测量电池电压，以保障设备正常运行。如果没有电，请不要抱怨是电脑的问题。。。。

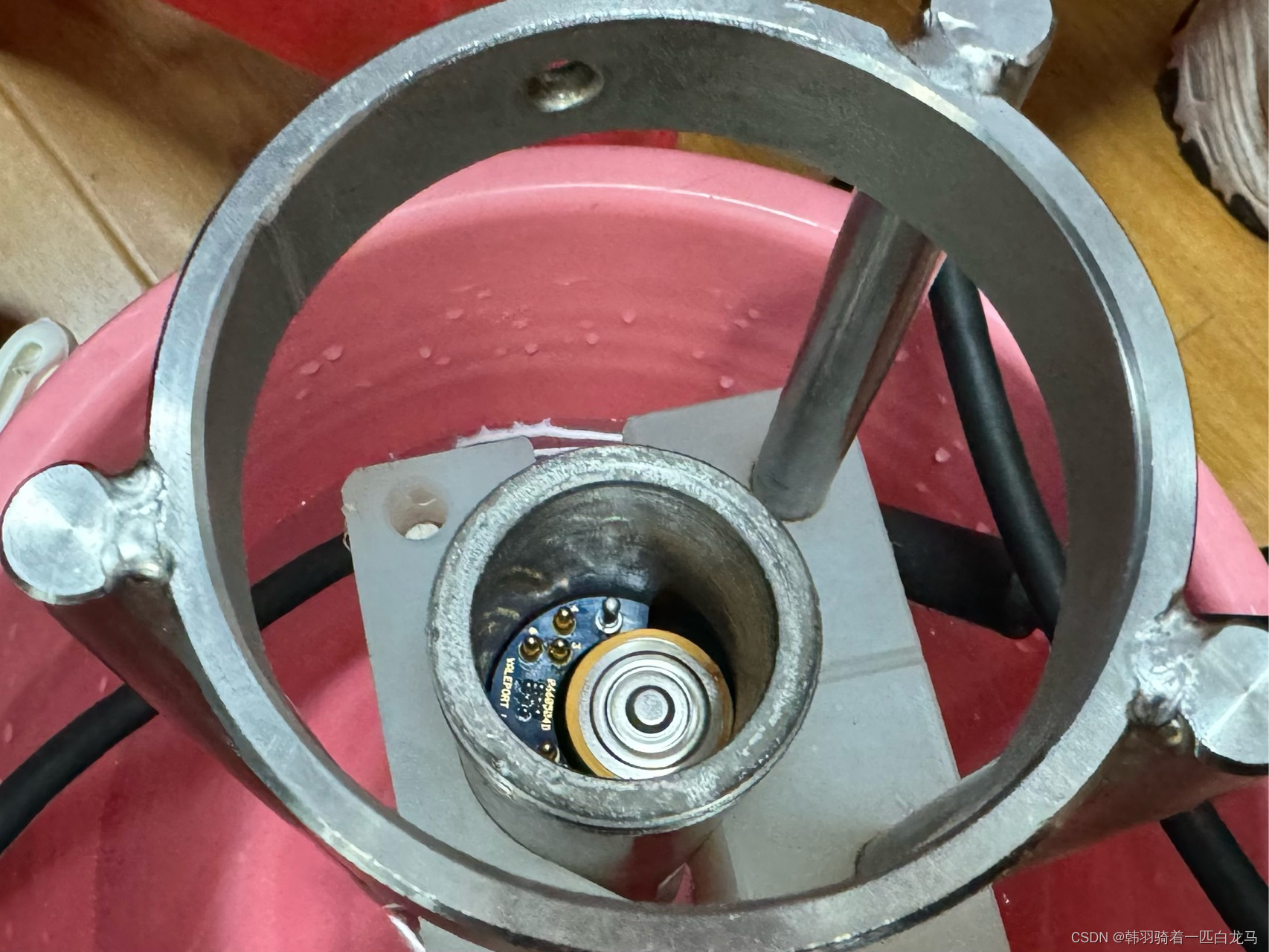

逆时针拧箭头所指的黑色上盖锁紧环将上盖打开！

放入或更换1号干电池，每次使用之前请确认电池电量以保证设备正确运行。

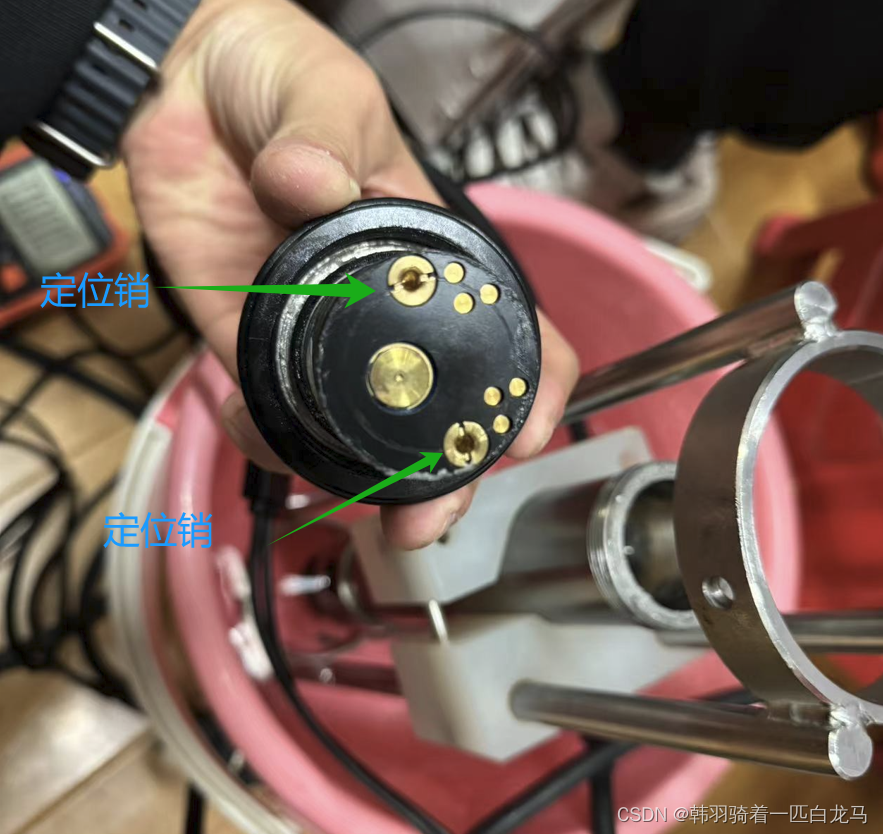

在将上盖装回时需要特别注意！！！上盖的安装方向是唯一的，轻轻放入上盖，轻轻转动对准固定销，插入以后再锁紧上盖锁紧环，如果大力出奇迹将会损坏设备。

此外注意一定不要将凡士林涂到金触电上，不然会接触不良无法获取数据。如果不小心涂到，请使用卫生纸擦净。

水密性检查

上盖锁紧环

请在检查或更换完成电池以后，正确安装回上盖，在上盖安装时也要涂抹适量凡士林保障水密性，切勿将凡士林涂到金质触点上!!!，涂抹完成后，将上盖锁紧环拧紧，建议使劲拧。。。

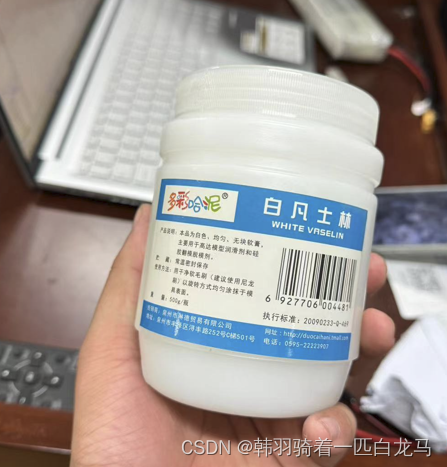

凡士林少涂点，不然会很墨迹。

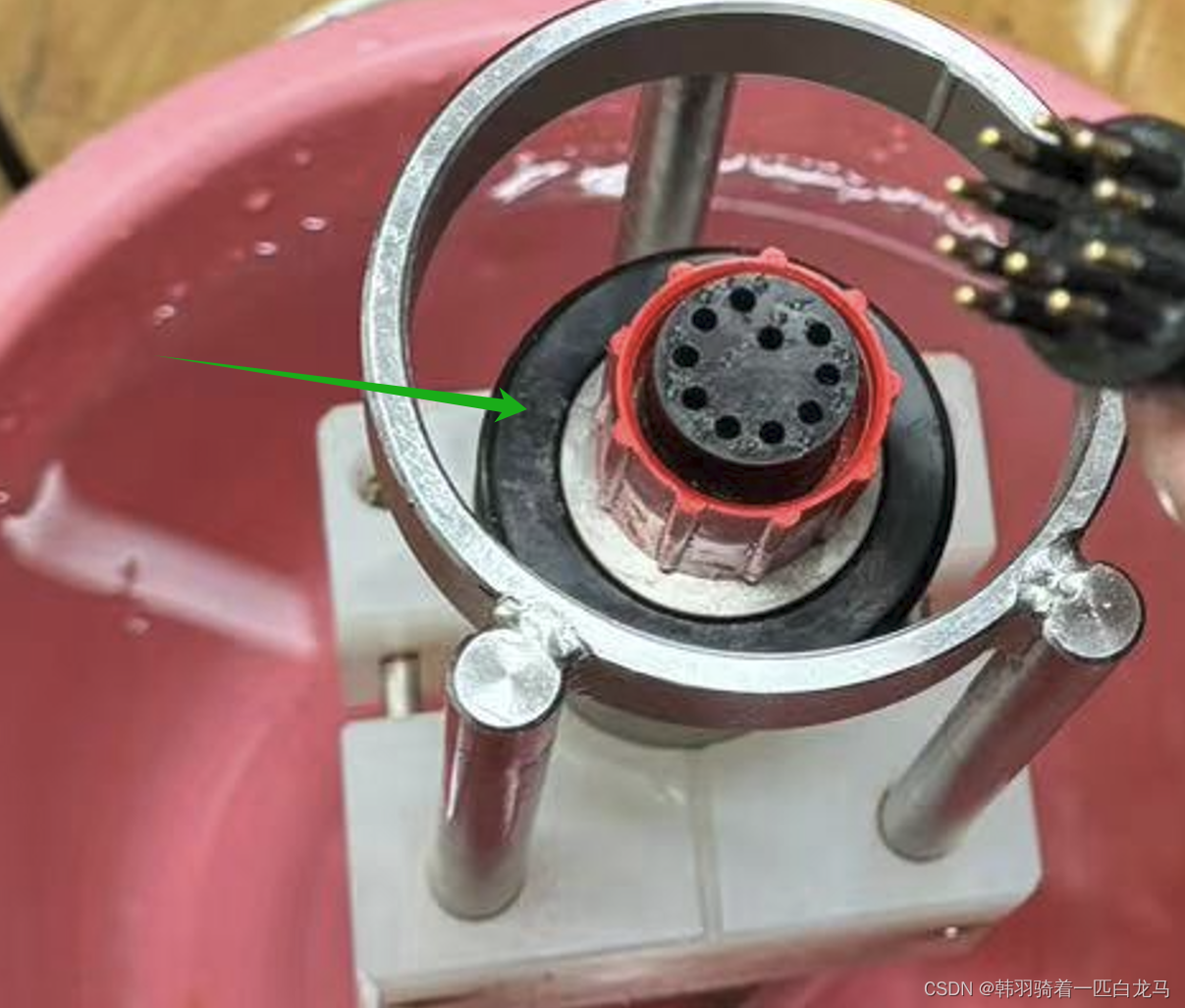

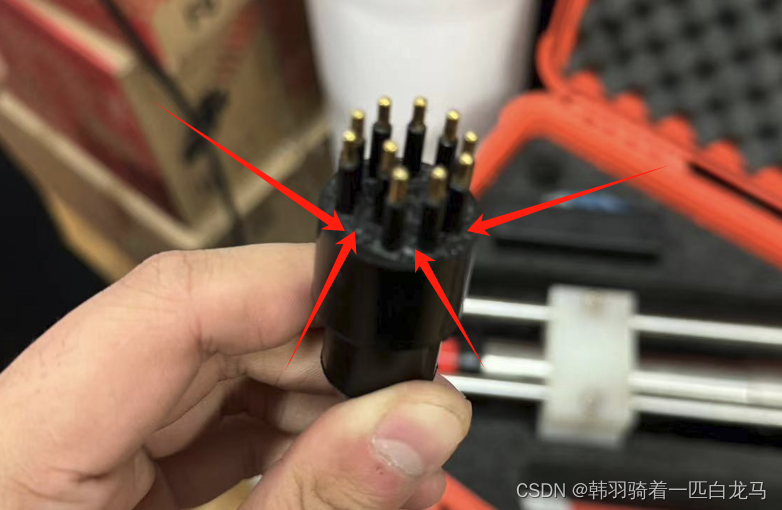

将凡士林均匀涂在下图所示的位置，在接触面涂抹，不要涂在金触点上。

数据线缆锁紧环

一般进行测量作业时，不接数据线缆，采集完毕后拿回仪器后，再读取数据，降低了数据线缆断裂损坏的风险，提高了实用性，在实验过程中仪器下水不使用数据线缆的情况下，使用数据口防水塞将其密封，在安装密封塞时，请在接触表面涂抹凡士林以起到水密的作用，切勿将凡士林涂到金质触点上!!!

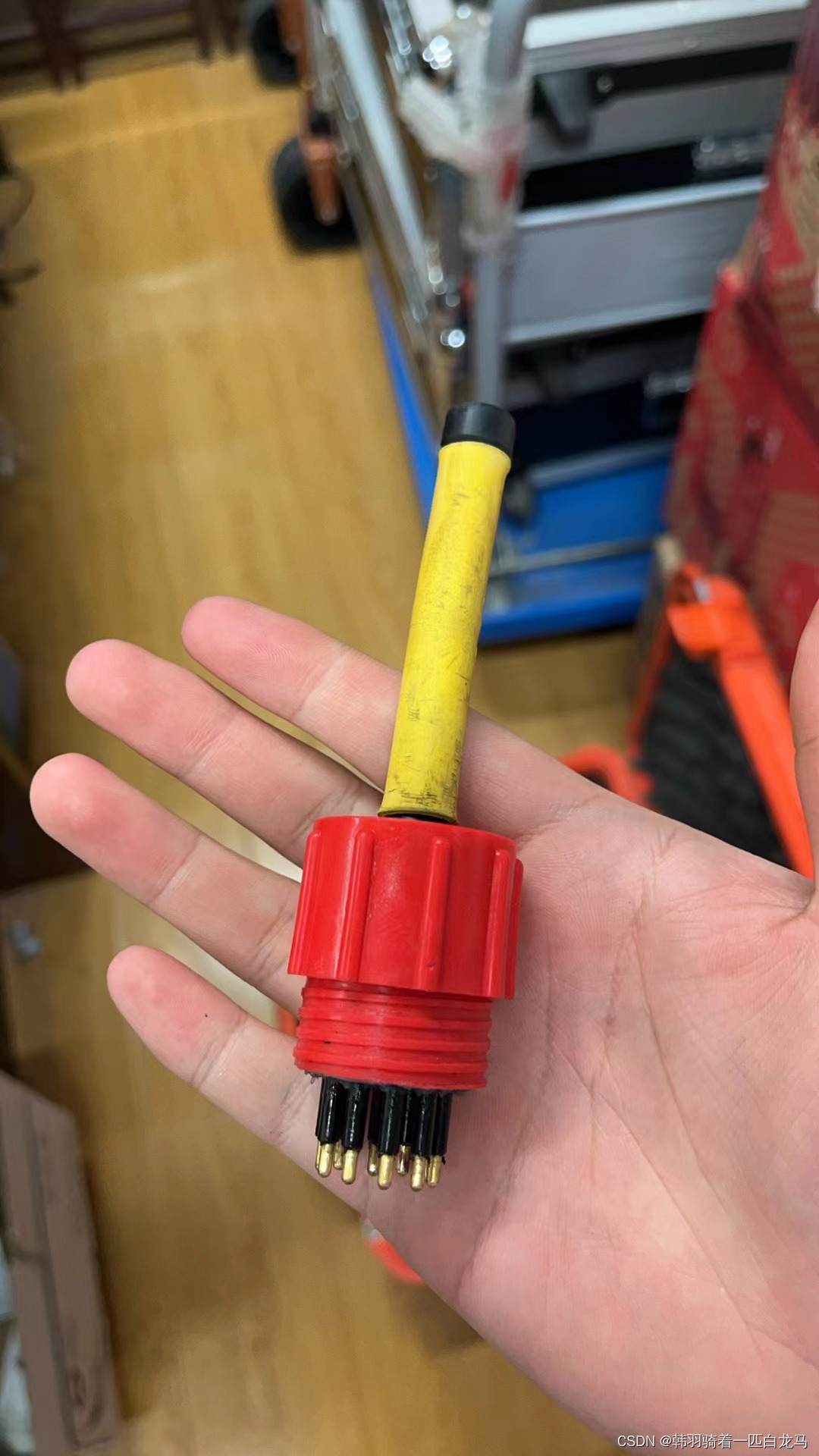

下图为端口塞子，使用时涂好凡士林密封，这样不连接数据线缆可以减少作业负担，能够提高探测深度（只需要拴根绳子），测完以后把设备拿出来插数据线读数据即可。

触电对准，安装方向唯一。

数据读取软件

软件下载

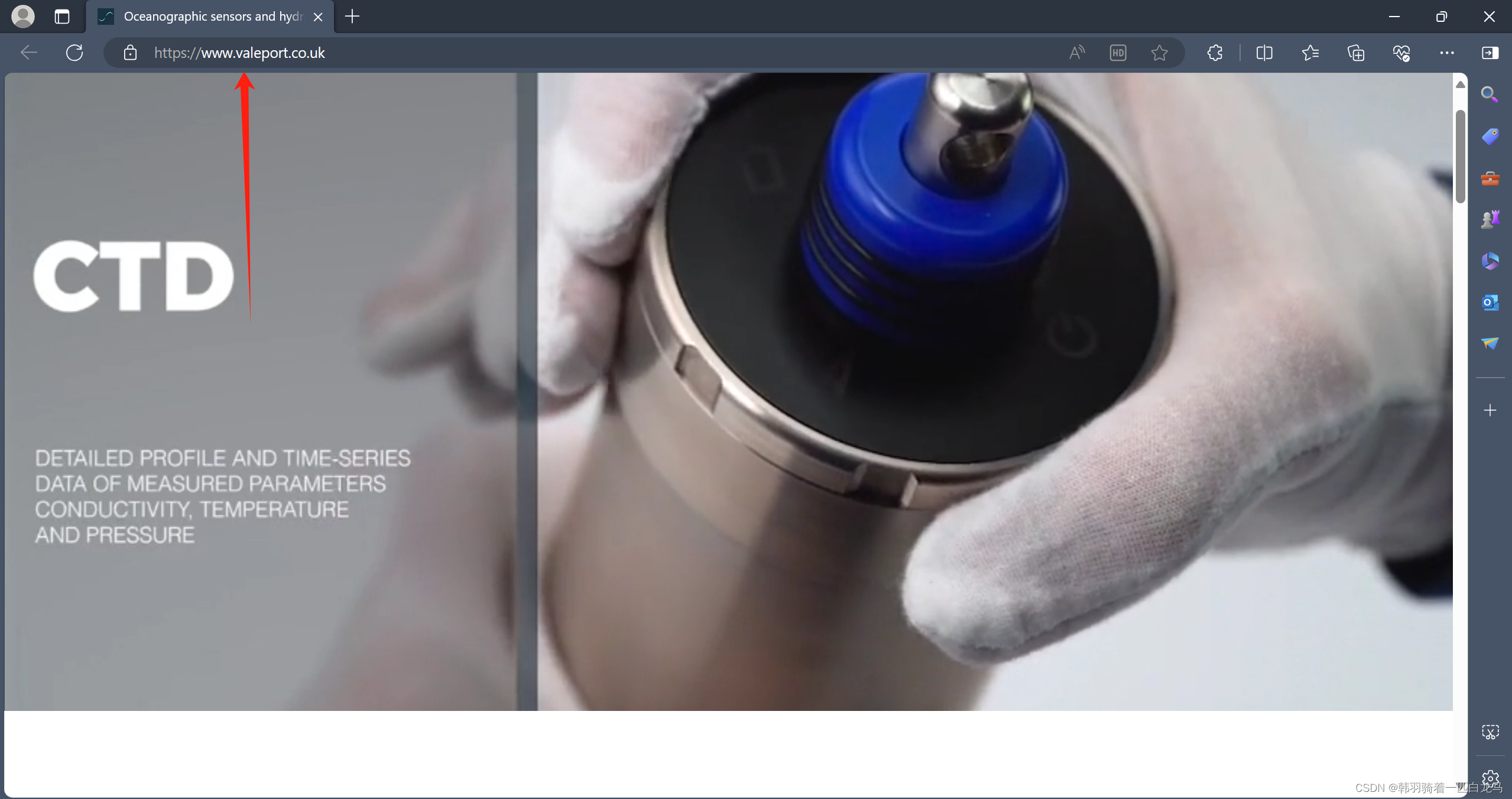

链接: https://www.valeport.co.uk

登录此网站貌似需要科学上网，只可意会，不可言传。

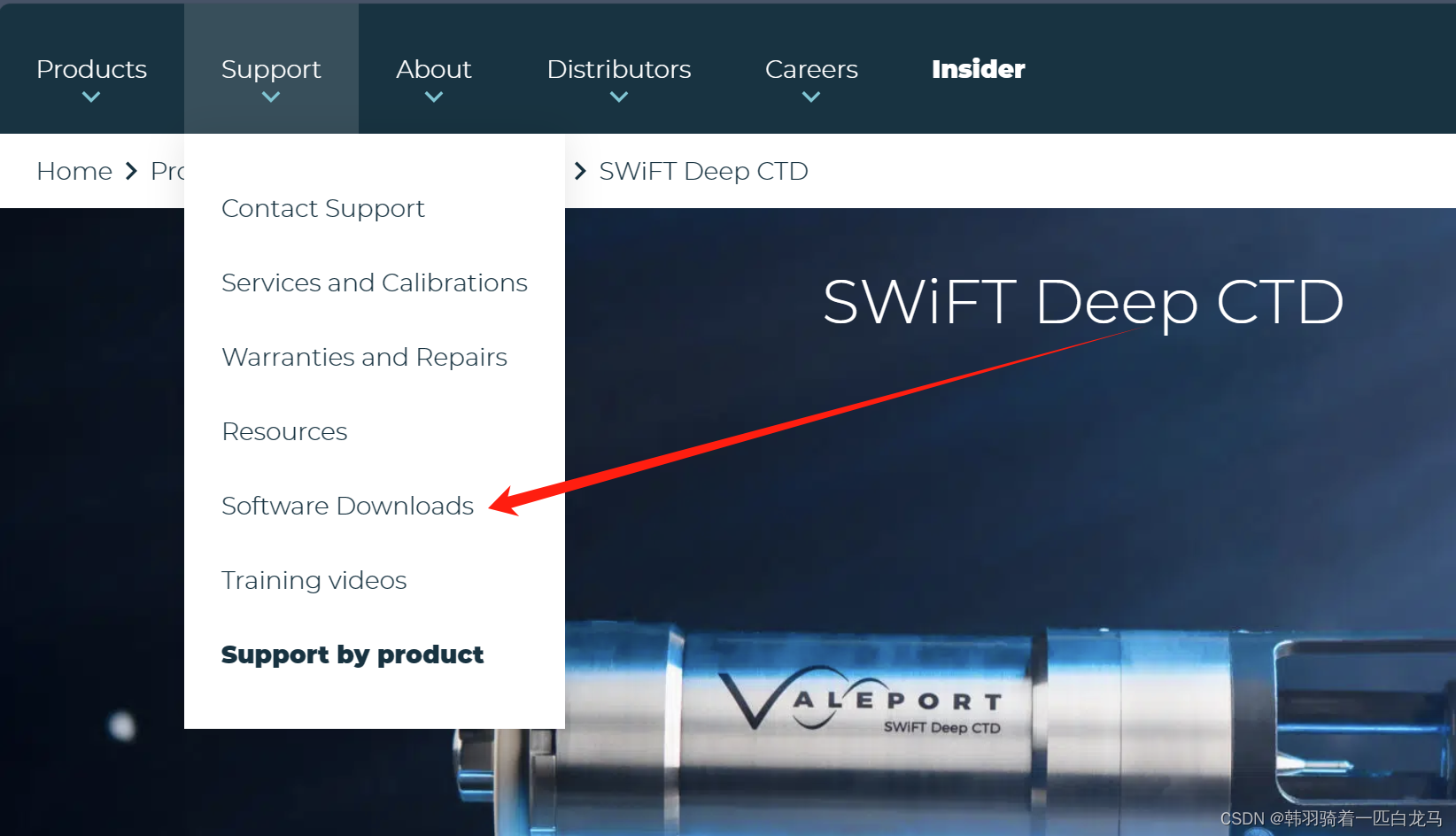

接着点击Software Downloads

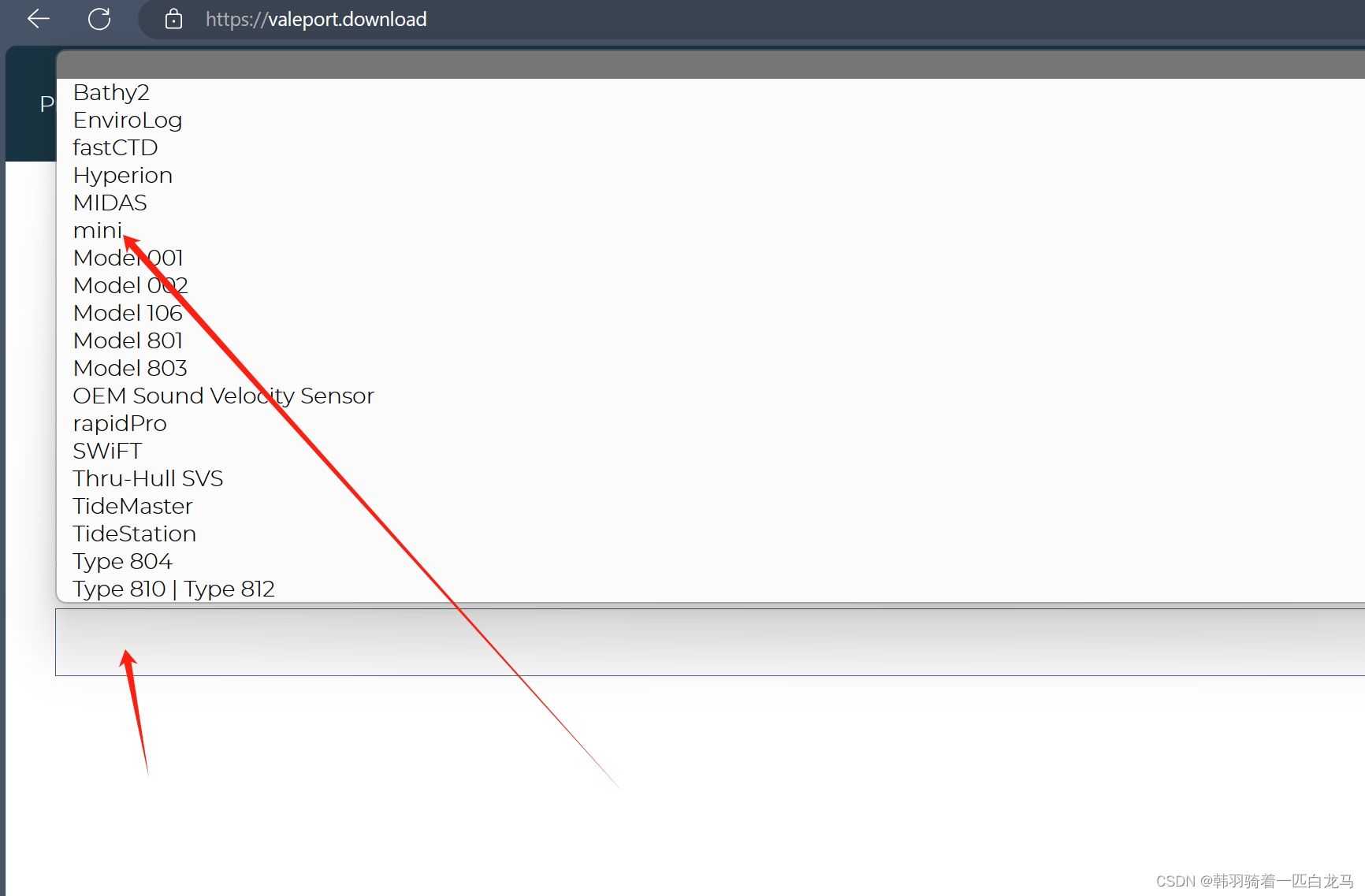

在接下来的搜索框里搜索你设备的型号，我这里使用的是mini系列的CTD和SVP。

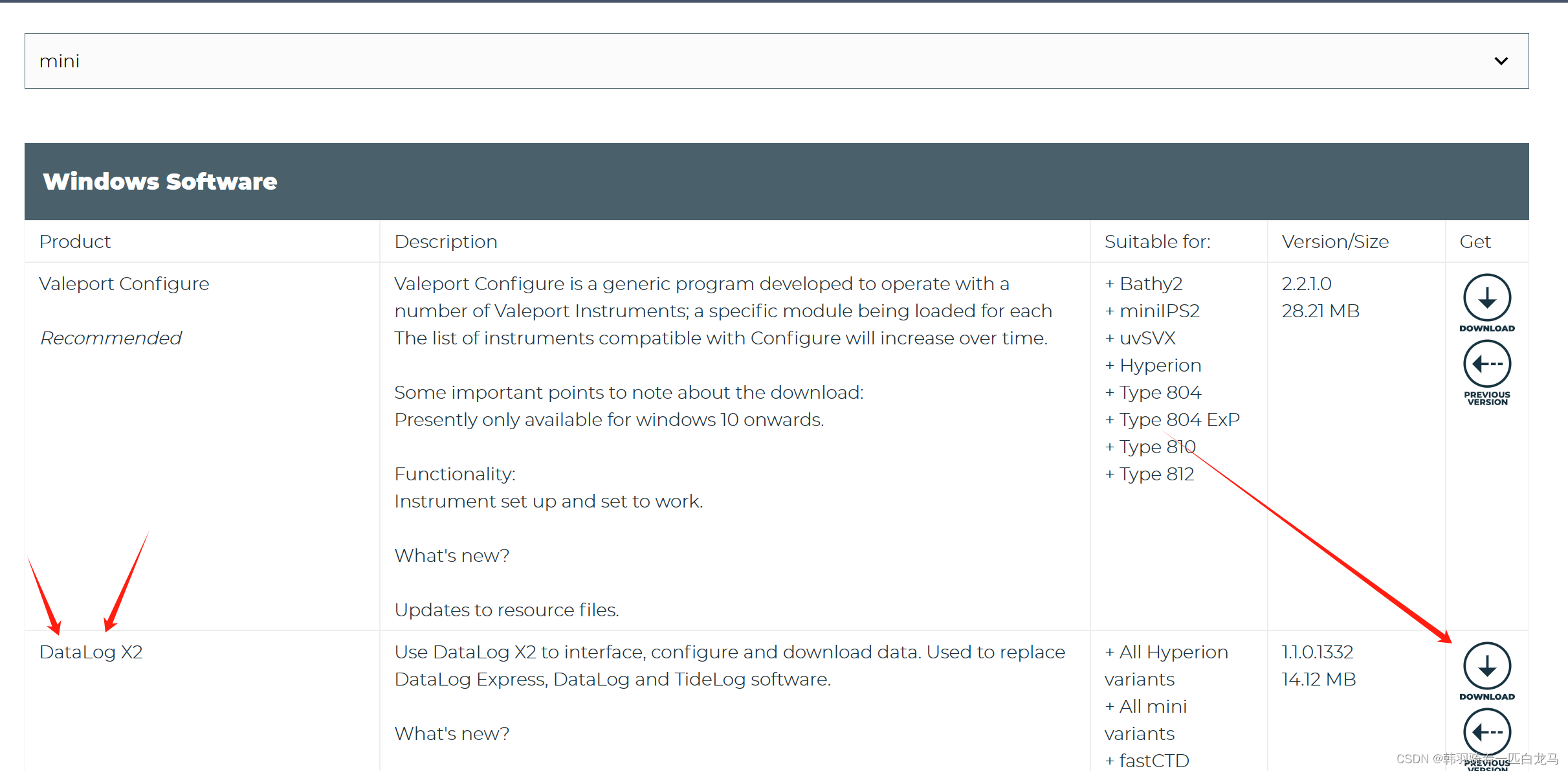

然后下载DataLog X2，然后自行安装。

数据读取软件使用

基本设置与等时间测量（默认）

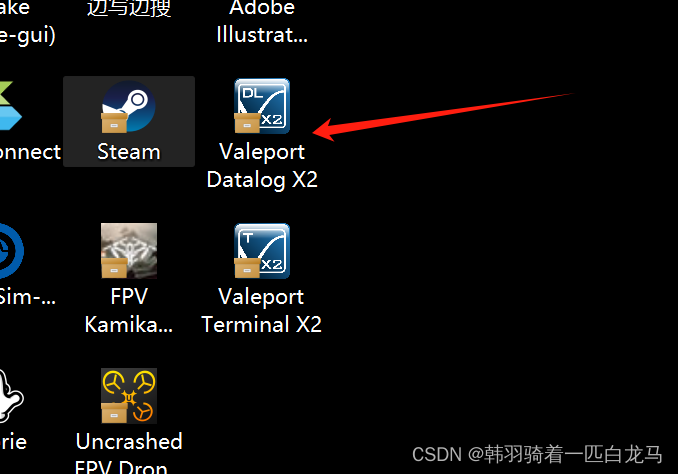

打开Valeport Datalog X2.

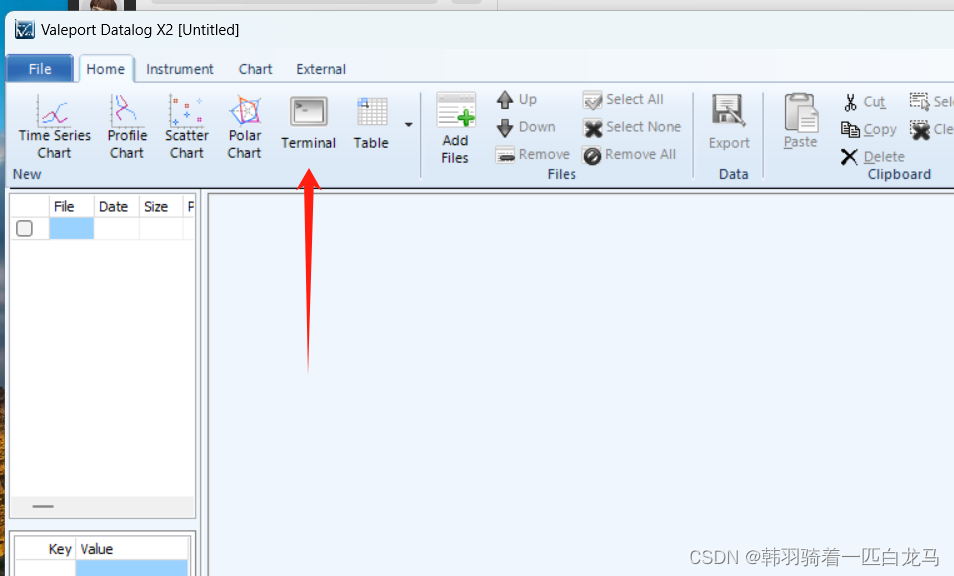

以CTD（温盐深)为例。点击Terminal配置终端。

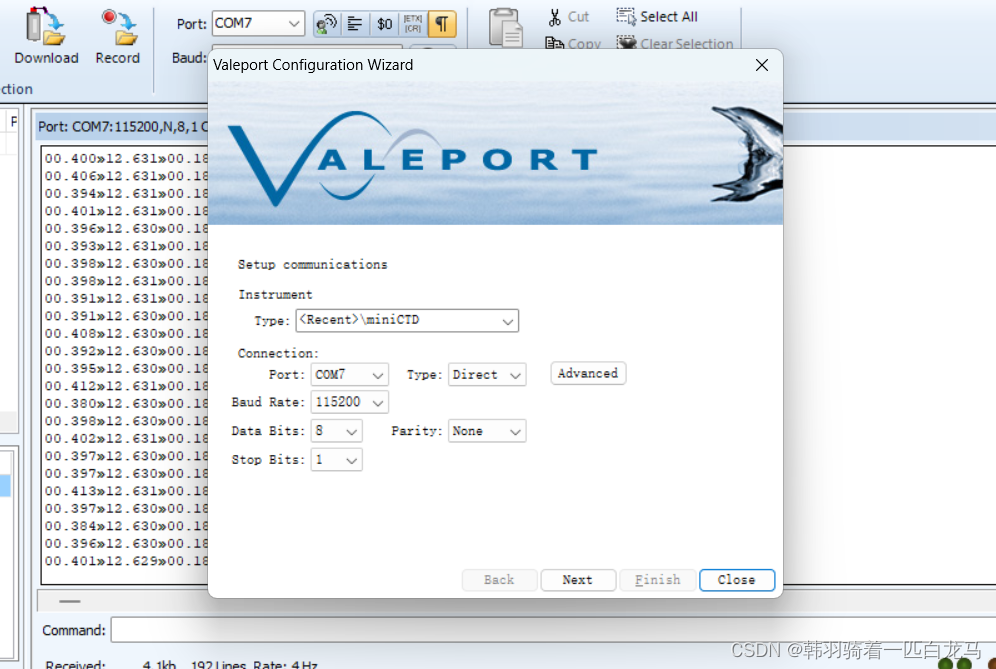

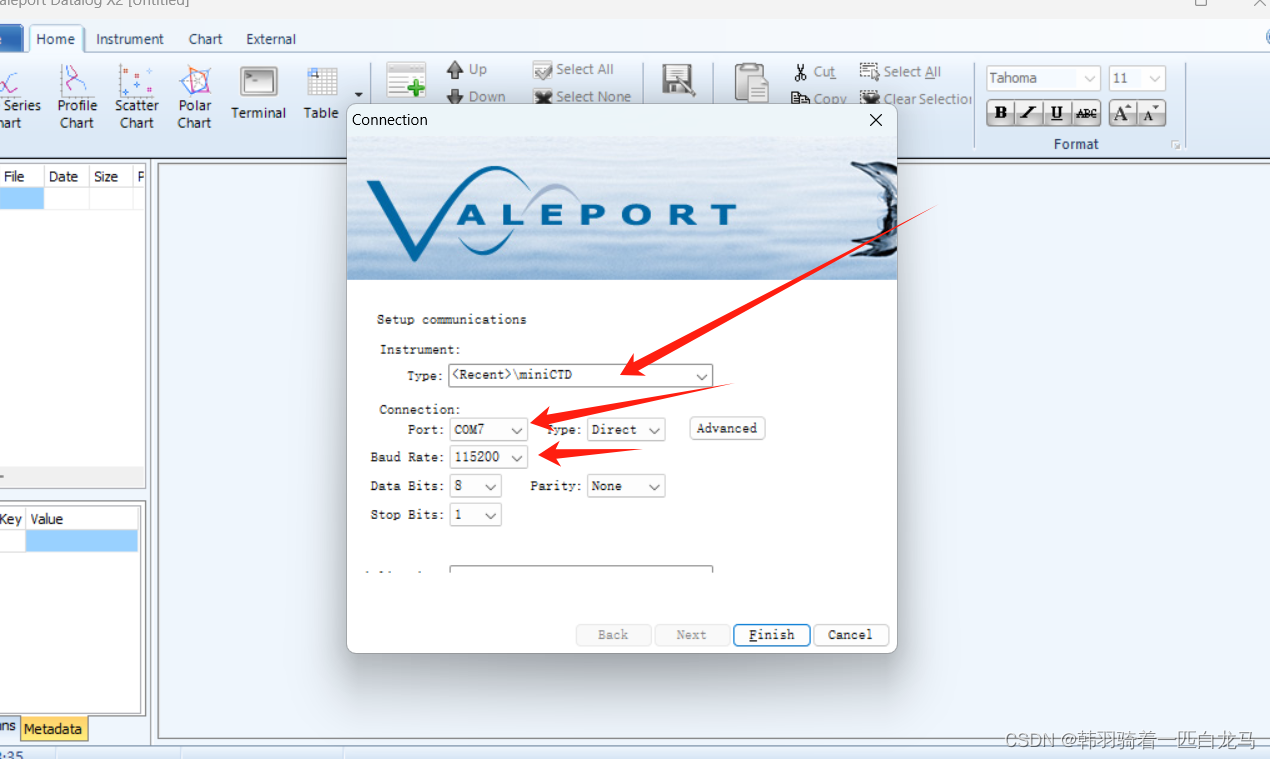

选择你的设备型号、端口号、以及串口波特率，串口波特率一般为115200.

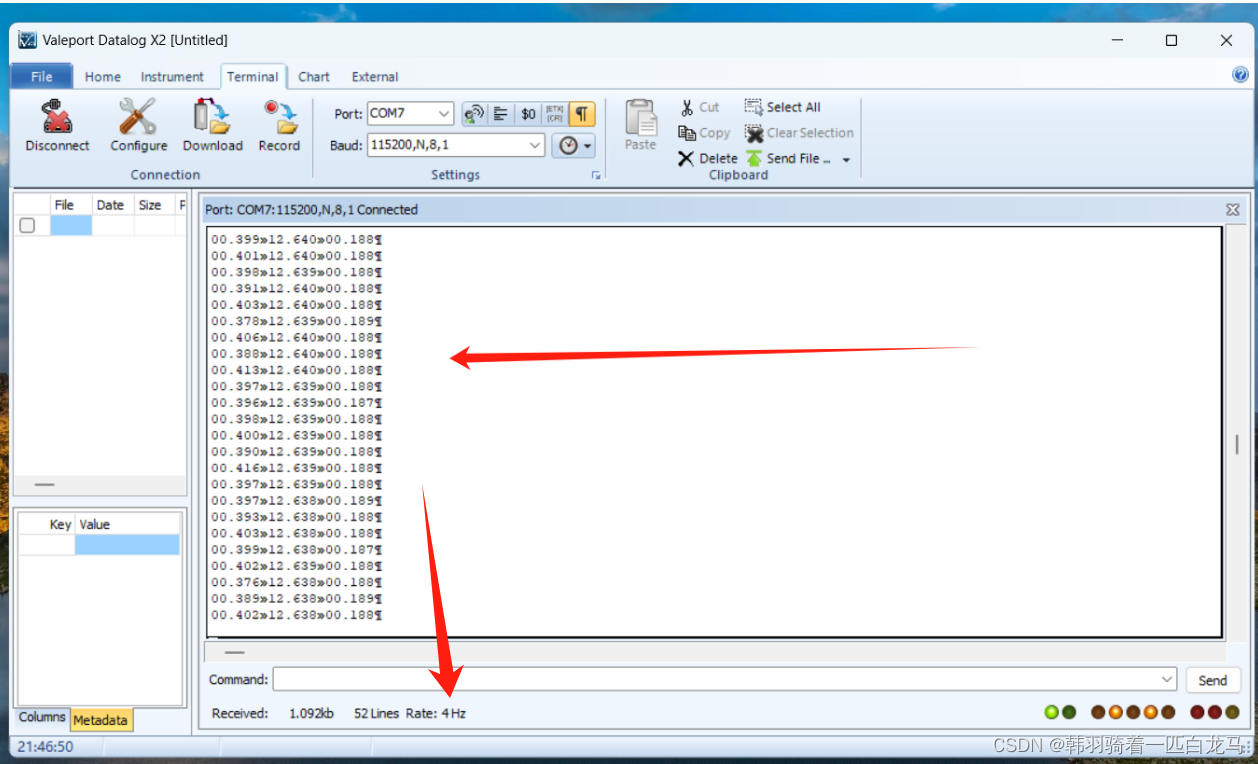

然后就能获取测量数据了，但是注意终端下部显示4Hz，意思为采集频率为4Hz，以等间隔时间采集。（默认为等时间数据采集）

等深度测量

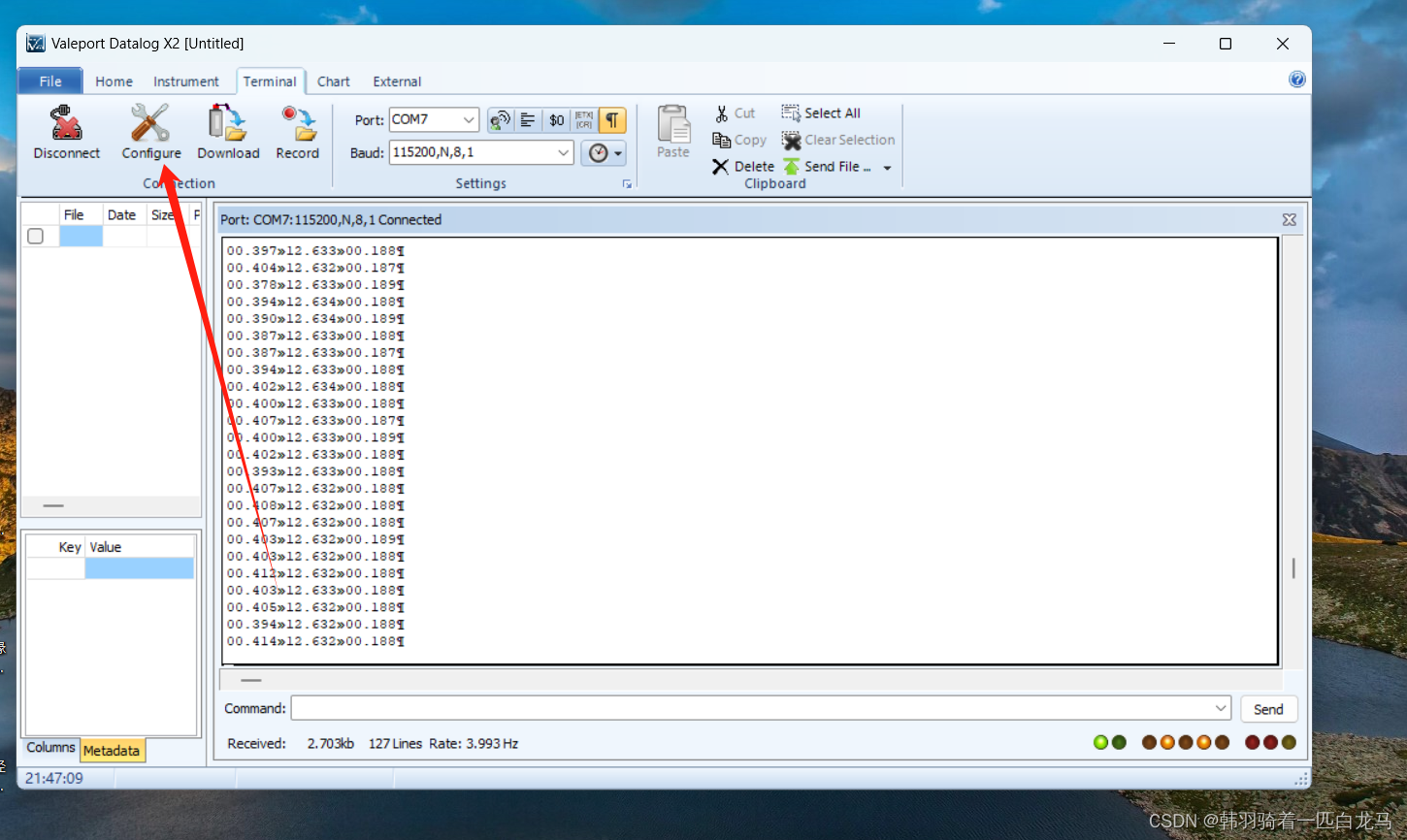

如果要以等深度采集数据，做如下设置。点击Configure。

检查设备相关参数，应该不用动。点击下一步。

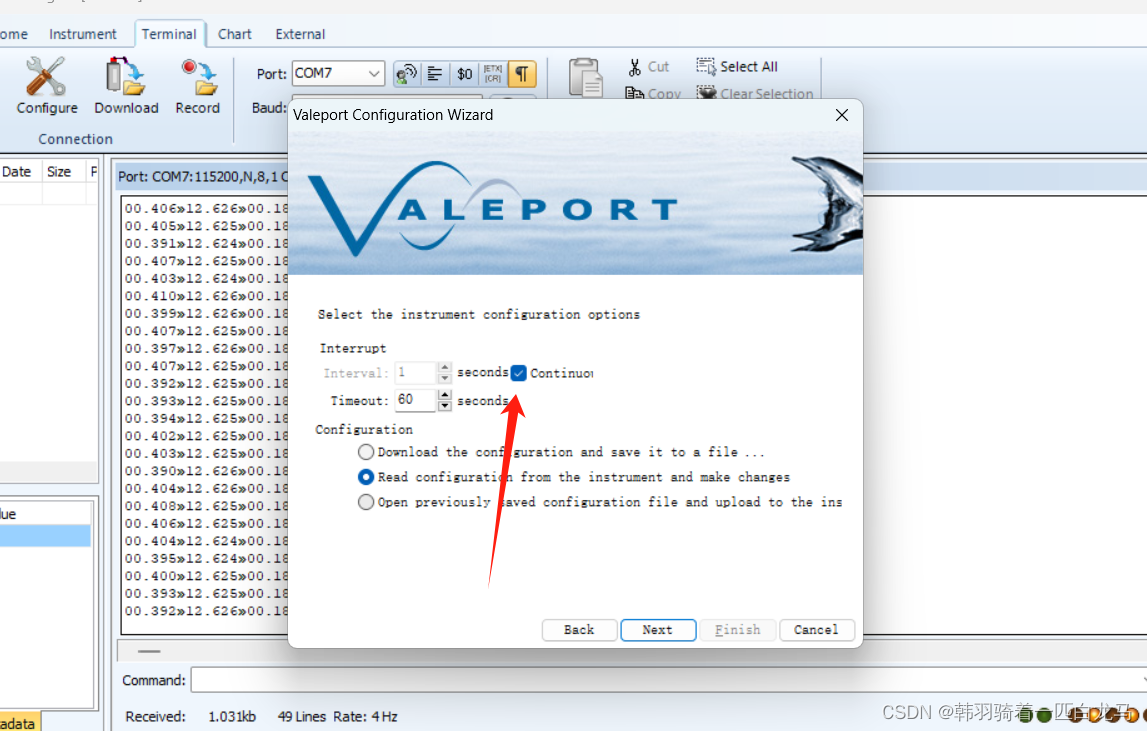

勾选Continue，点击下一步。

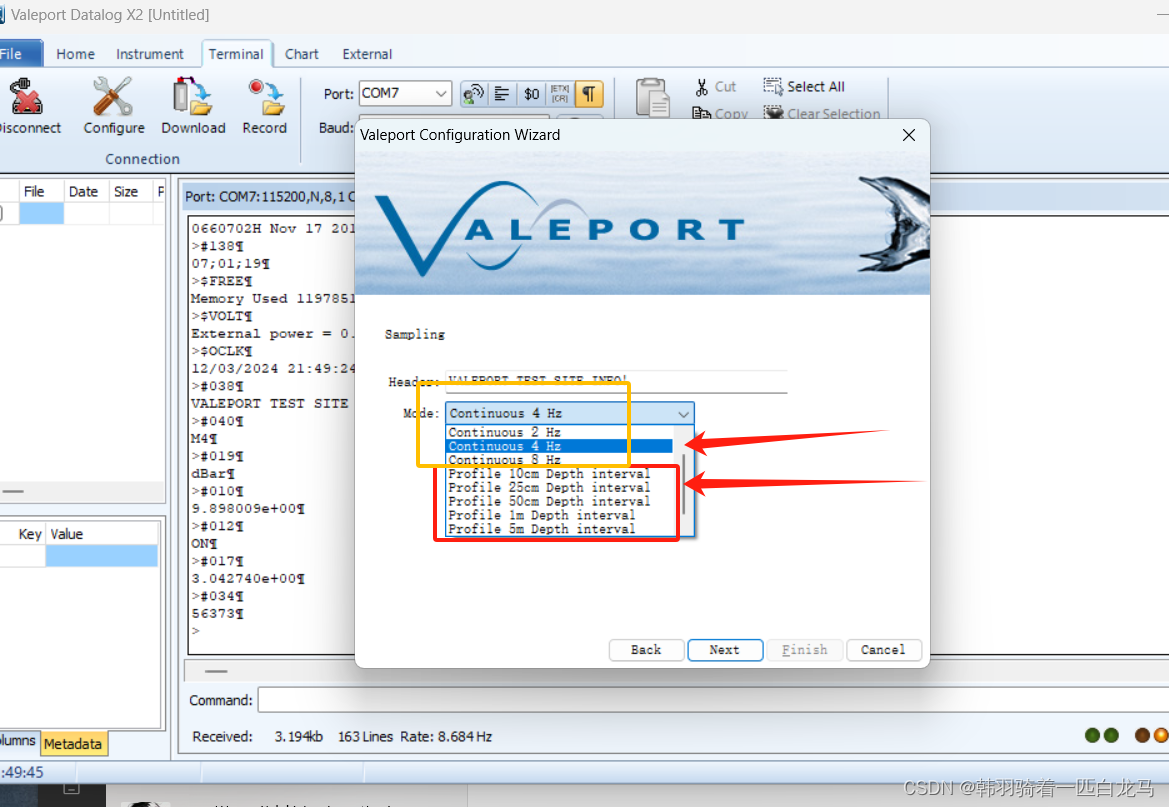

点击下一步，直到出现下图，可以直观地看到设置两种模式，时间记录以及深度记录模式，完成后点击下一步。

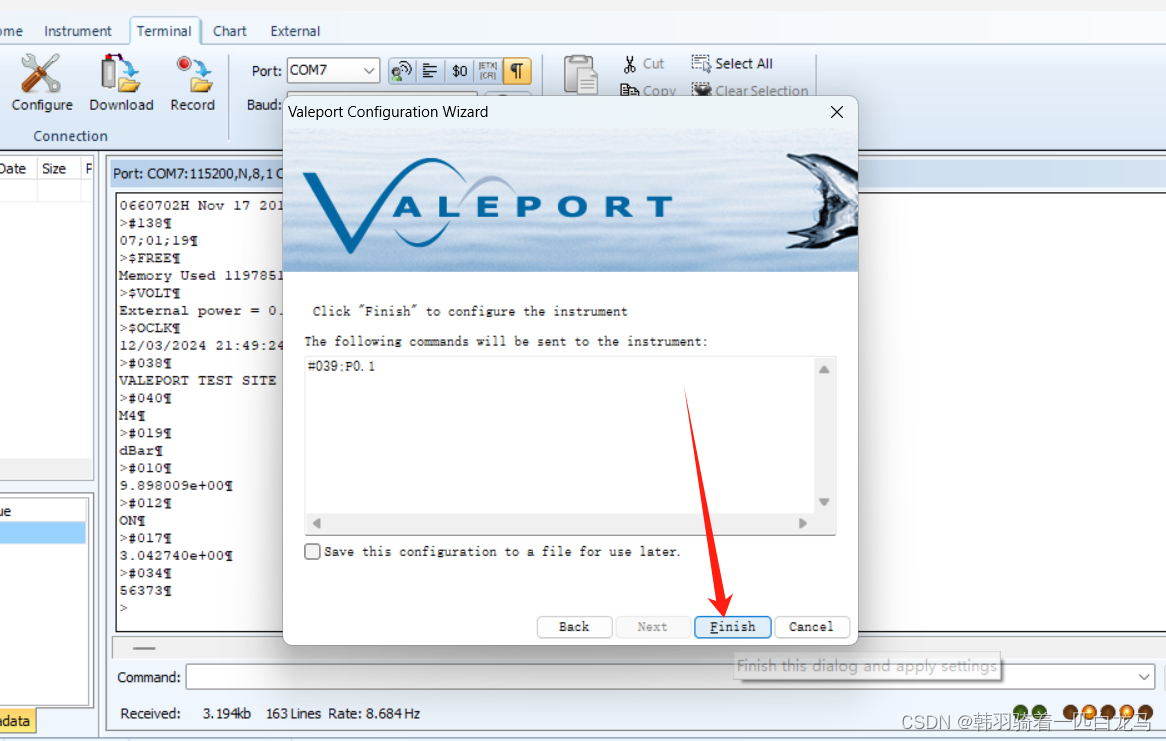

继续点击直到完成。

此时表中的数据就为等深度记录。注意每次设置新的模式以后需要将设备重启，如果泡在水里，改完以后需要捞出再放入，如果出现没有数据的情况，重新插拔usb。

实时数据记录并导出

就是你插值数据线一直读，因为数据线有限，只能到一定深度。

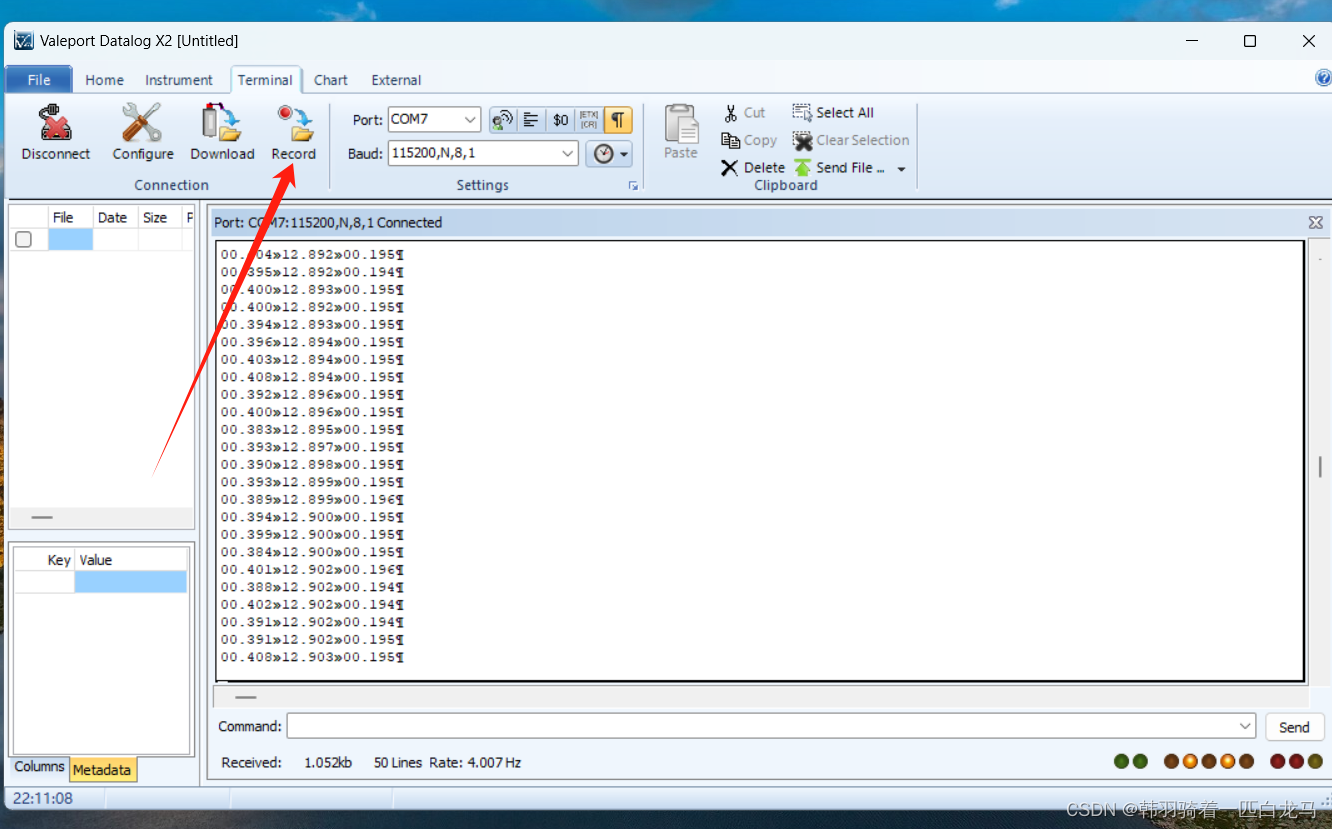

点击Record

参数默认不变，点击下一步

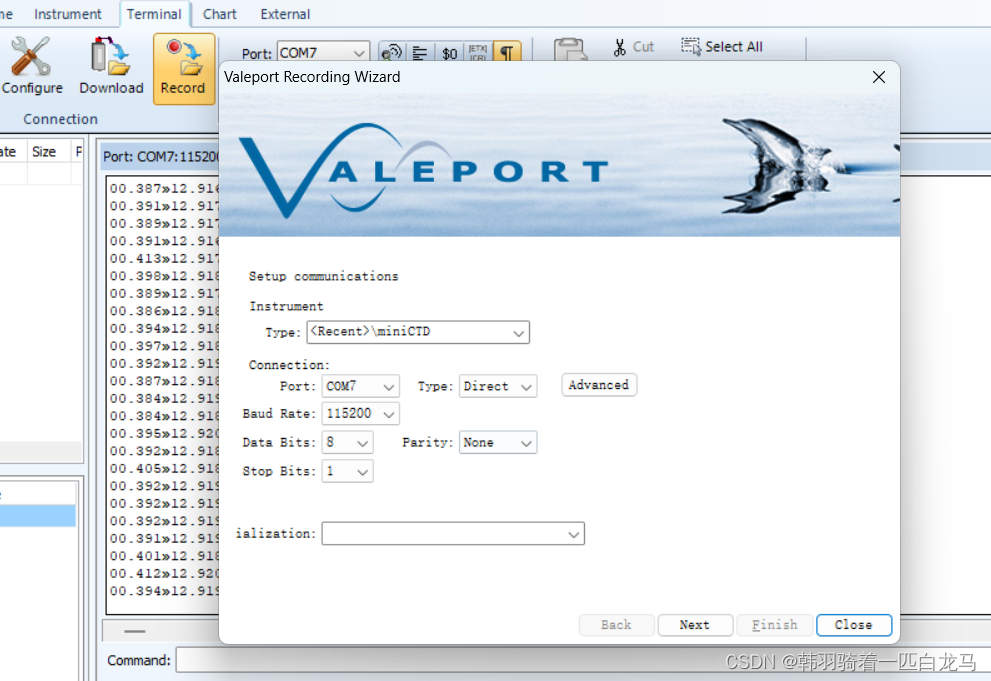

点击直到下图出现，选择你的设备型号。继续点继续下一步直到结束。

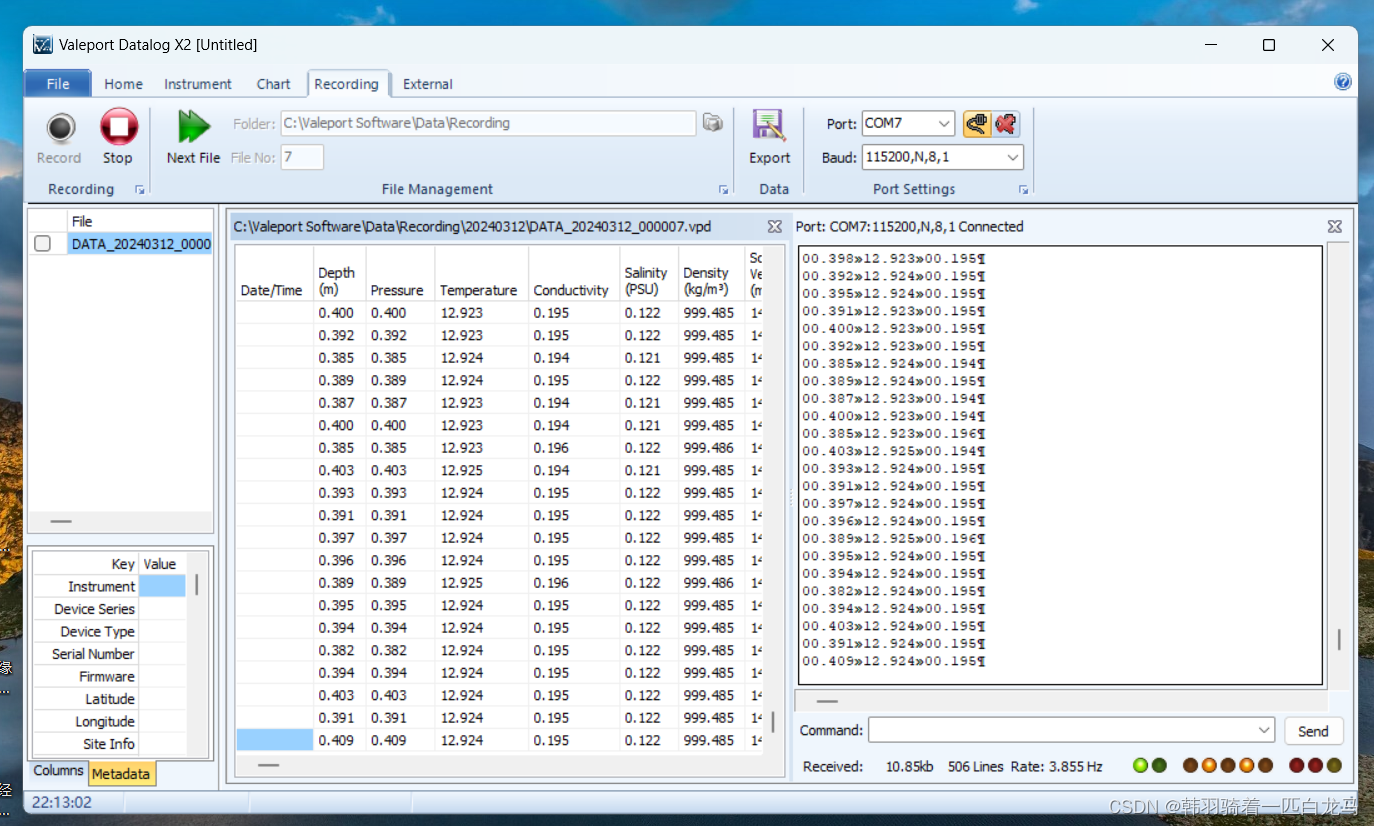

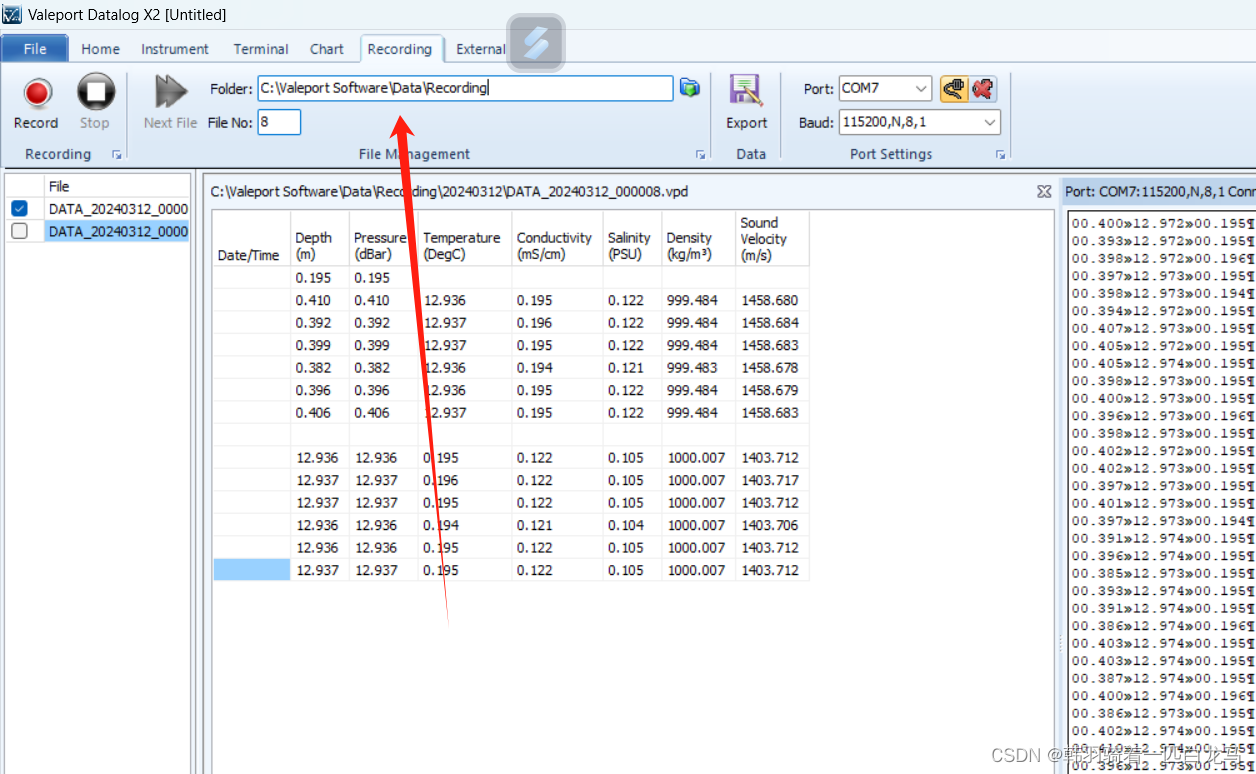

如下图所示生成了数据表格。

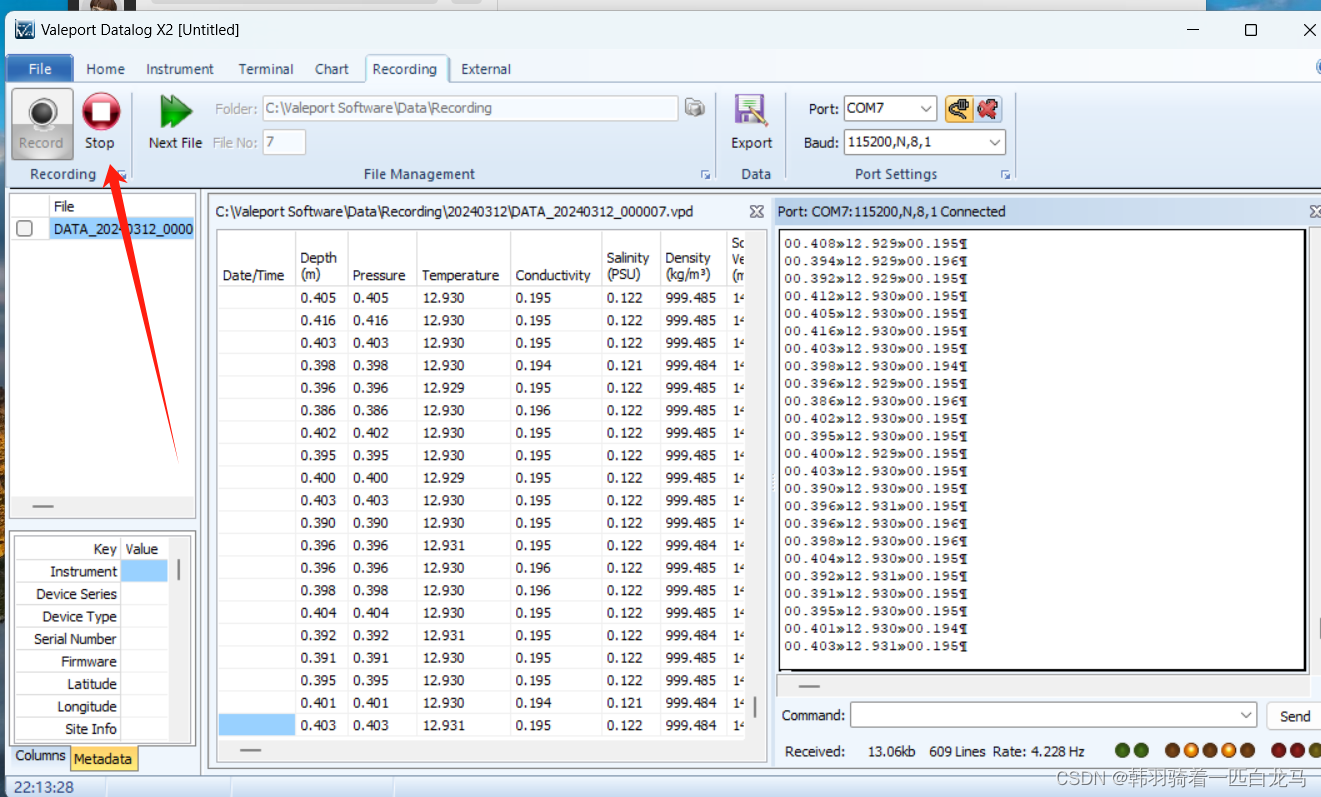

在所需要的数据记录完成以后，点击Stop结束记录。

复制文件所在路径

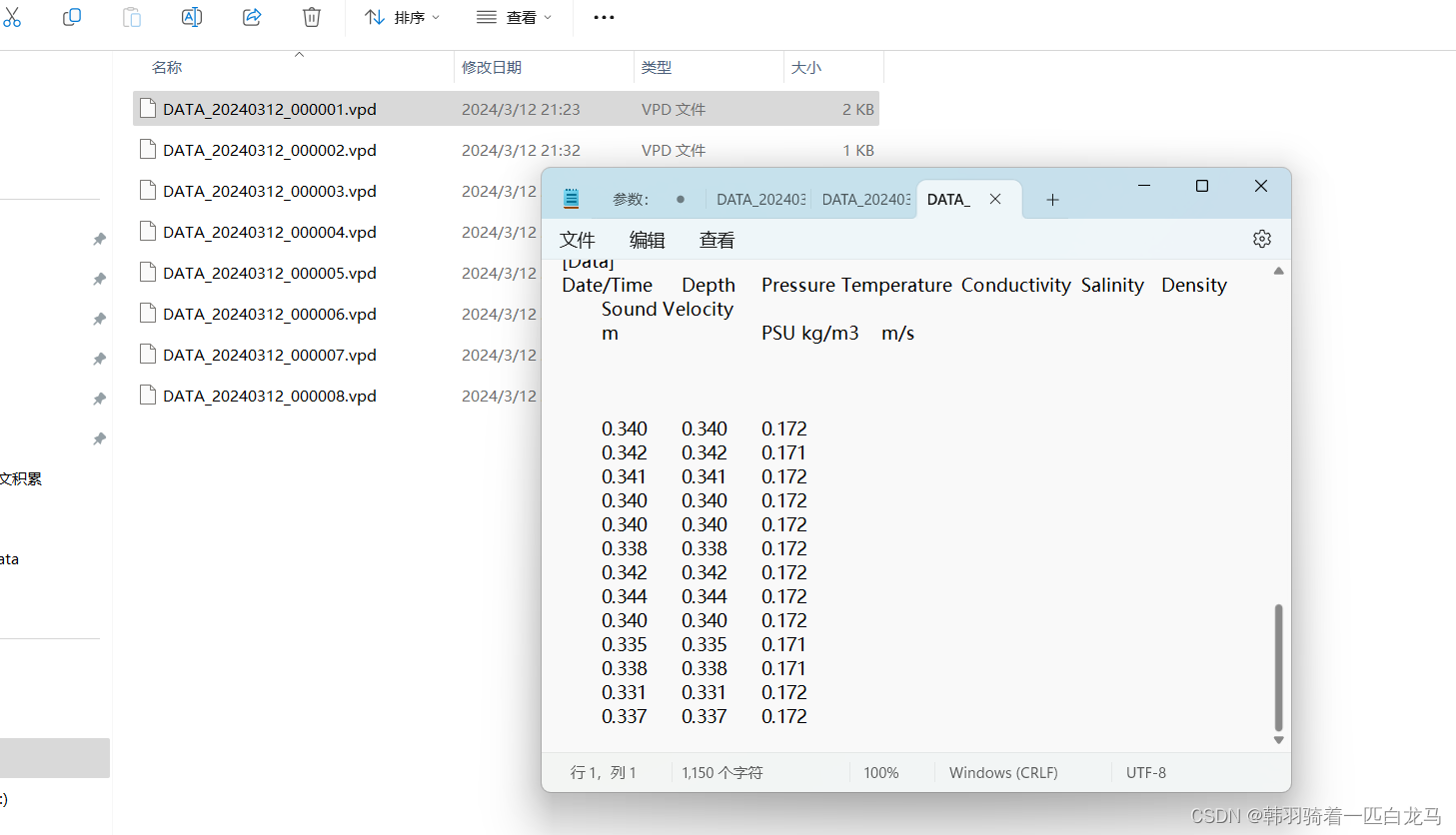

使用记事本打开文件即可看到所记录的数据。

离线数据记录并导出

如果要使用插防水塞入水方式，如下图所示，需要先使用数据线在地面（水外）设置记录模式，然后拔掉数据线，将设备扔到水中开始测量，最后测量结束以后拿出设备，接上数据线导出数据。

其实说白了，以上两种方法无非就是一个一直插着数据线读，另一个是中途拔了，然后再查去读他内存中记录的数据。这个使用塞子的好处是可以放到更深的地方，不然你连着数据线得连多长。。。。

设备在地面配置好以后扔到水里就会开始记录，无须像上一个实时数据记录一样点击Record，那个是直接读到电脑里，这个离线的是存到设备内存里再导出。

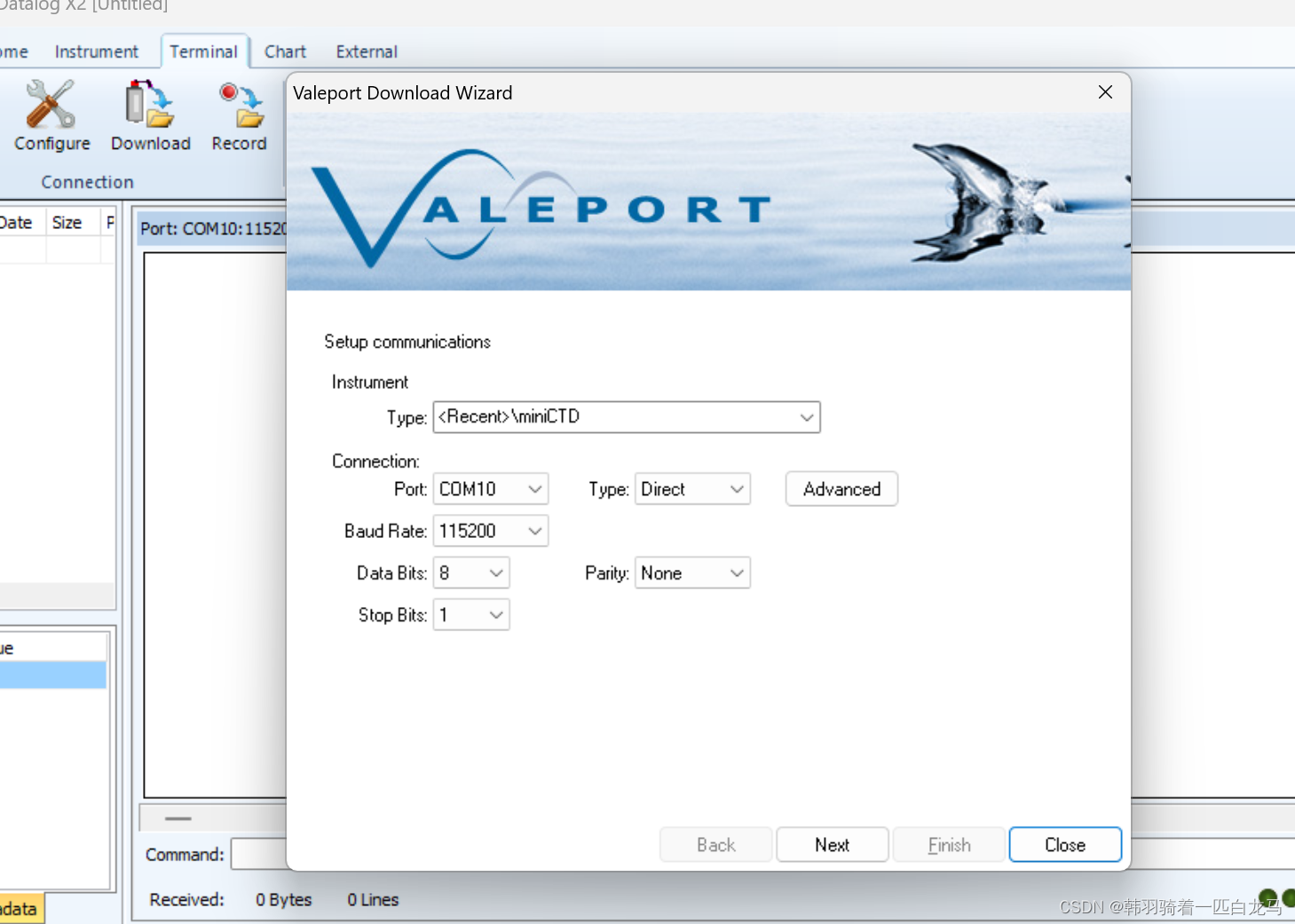

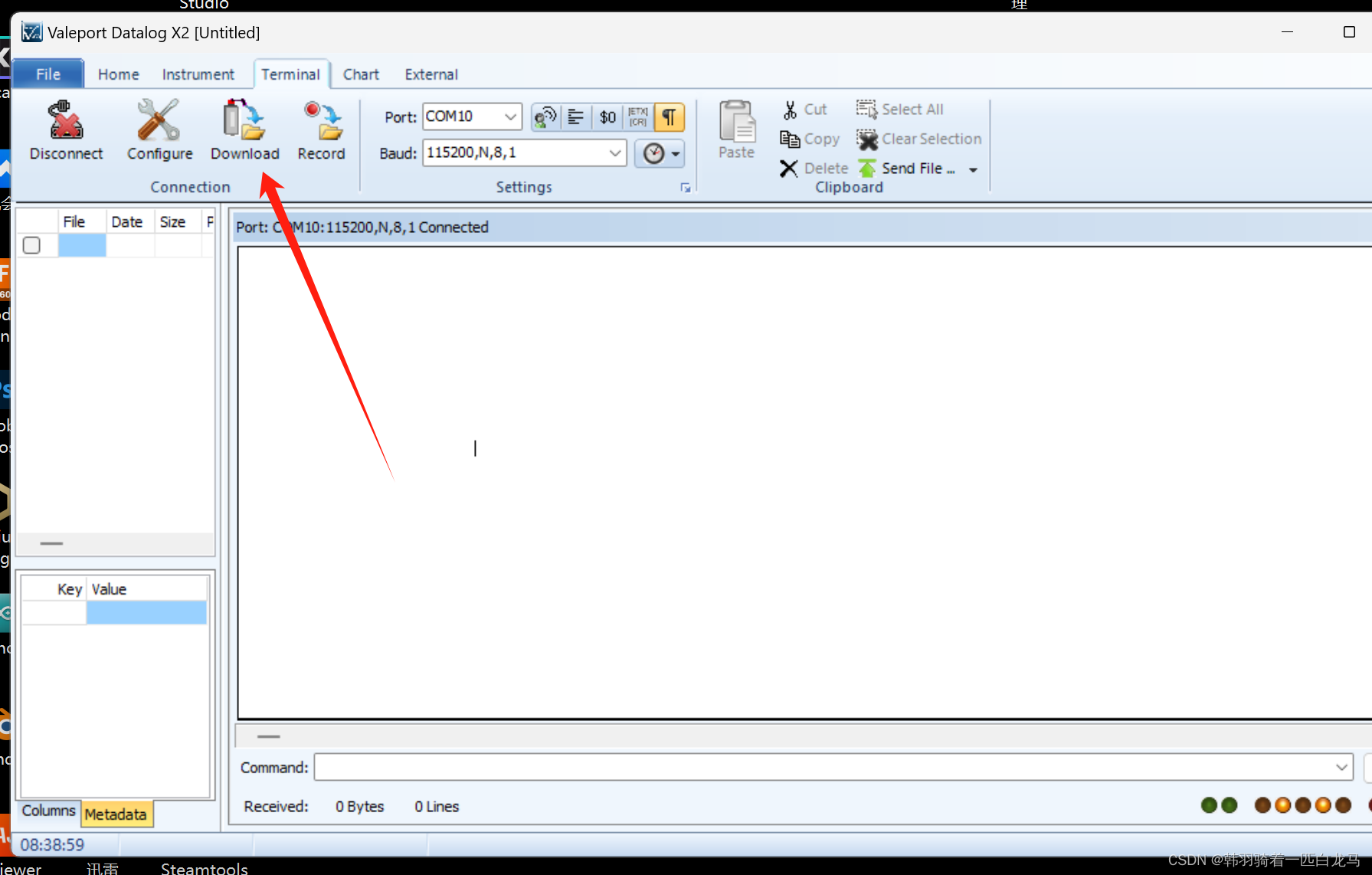

将设备拿出水以后接上数据线，完成终端配置以后，点击Download。

基本参数

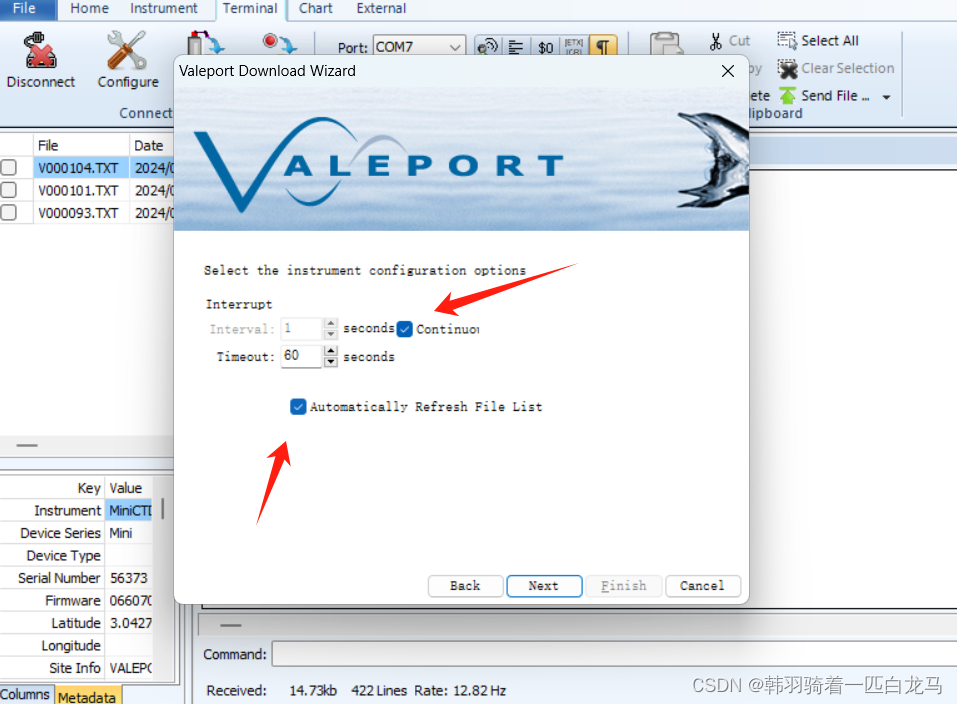

勾选两个

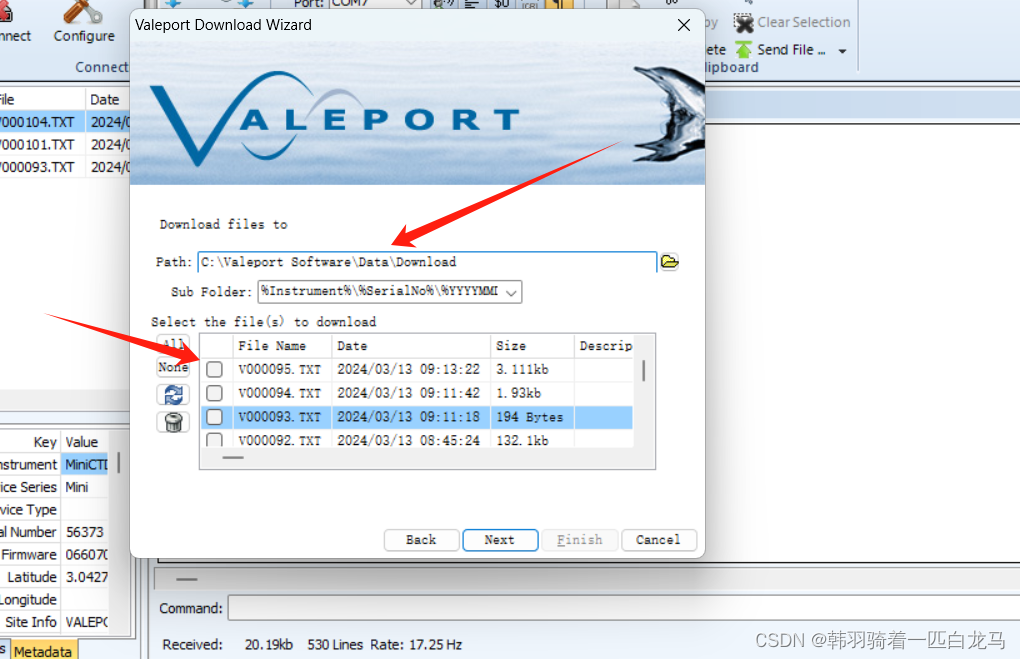

选择保存路径以及要保存的文件；##仪器入水就自动开始记录，出水自动停止。

然后就点下一步，下一步。。。最后完成下载。

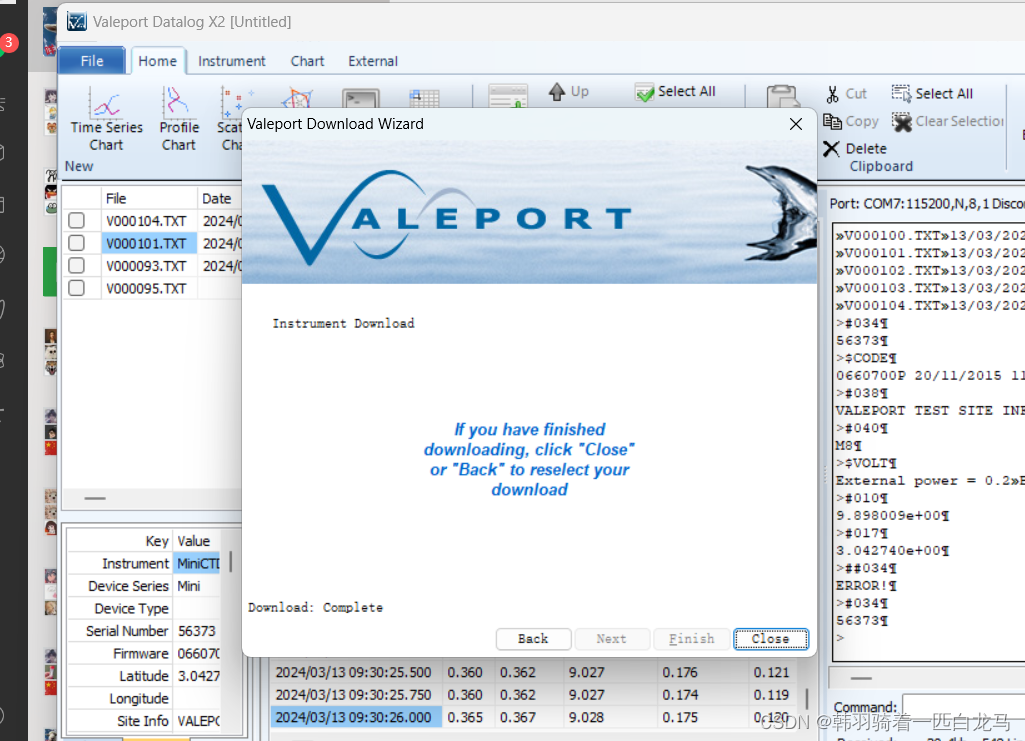

如图所示下载完成。

容易出现的问题以及注意事项

无数据

可能的原因有：
1.端口凡士林过多接触不良，擦净即可
2.设备更改参数以后未重启，拿出水面重新插拔数据线即可
3.设备电池没有电了。。。换一个就好了
4.软件卡了，任务管理器强制关闭，任务管理器打开方式为ctrl+shift+esc

注意事项

1.设备不要竖直放在水边防止掉落
2.设备需要使用绳索、吊装环等固定牢固
3.使用设备时避免设备磕碰
4.一定要认真涂抹凡士林，防止进水短路导致设备损坏
