AD软件画电路图笔记

最近使用AD软件画了一个arduino的板子，自己画原理图库、pcb库、原理图、pcb图，以及后来打板和原材料购买。和后来的硬件电路焊接，及硬件电路测试和烧录程序。这是我整个流程下来记的笔记，分享给大家。

一：AD软件新建项目

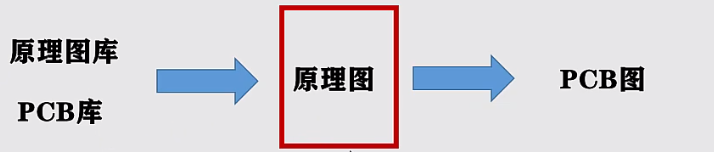

1、两库：原理图库，pcb库。两图：原理图，pcb图。
2、新建工程：new-project-pcbproject
3、建立原理图：工程上右键ade new to project - schematic。建立pcb图：工程上右键ade new to project - pcb。
4、建立原理图库：工程上右键ade new to project - schematic library。建立pcb图库：工程上右键ade new to project - pcb library。
5、保存：先在桌面上建立一个文件夹，之后建立好的工程保存到文件夹里面去。因为建立了工程，两库和两图，所以需要保存五次。
6、原理图概念：表示电路板上各器件之间连接原理的图表。

二：一些电路原理图知识

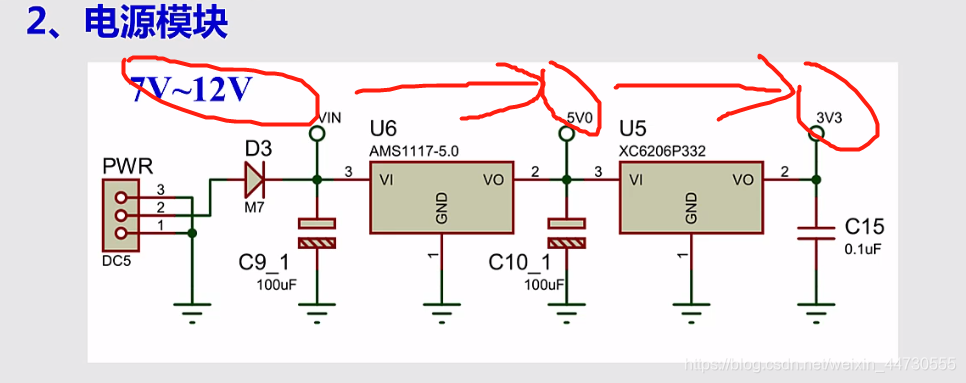

1、电源模块。

2、芯片手册：www.alldatasheet.com。可以在里面搜索芯片。/立创商城：/淘宝:

3、usb也能对板子供电。当USB和电源一起的时候是电源进行供电的。

4、USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，

5、电容分为极性电容和非极性电容。芯片IC附近都放0.1uF的电容是为了滤波。1uf=1000nf, 1nf=1000pf。
6、芯片：
ATMEGA328P-AU : 主控AVR单片机芯片。
CH340G : USB转串口。

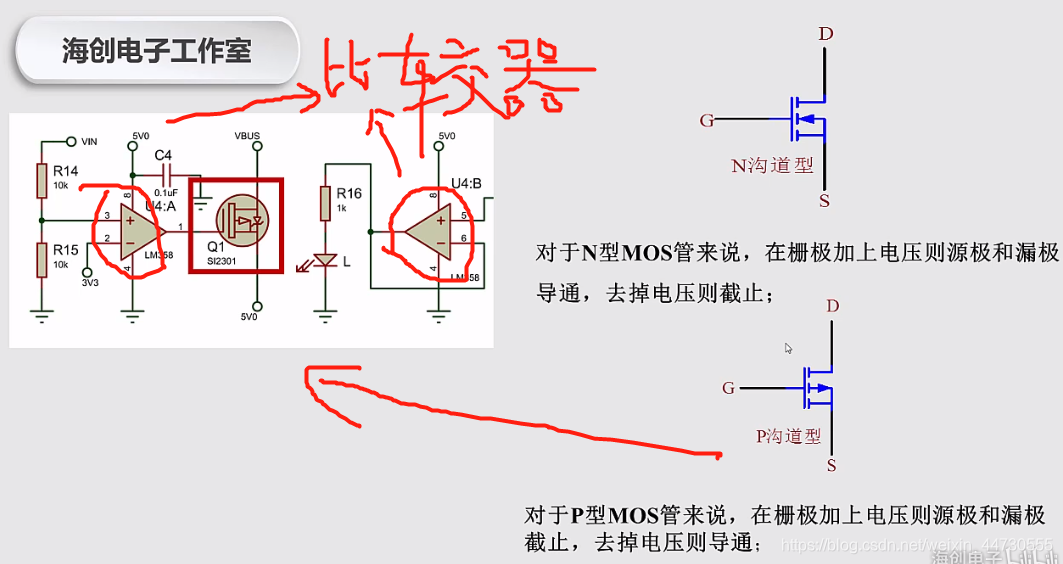

LM358 ： 比较器。

7、pcb图符号的意义：
U : 表示芯片的编号。
PT ： 表示磁珠。
R ： 表示电阻。
C ： 表示电容。
L ： 表示电感。
D ： 表示二极管。
Y ： 表示晶振。
LED
