Visio绘制维恩图举例

开发工具设置

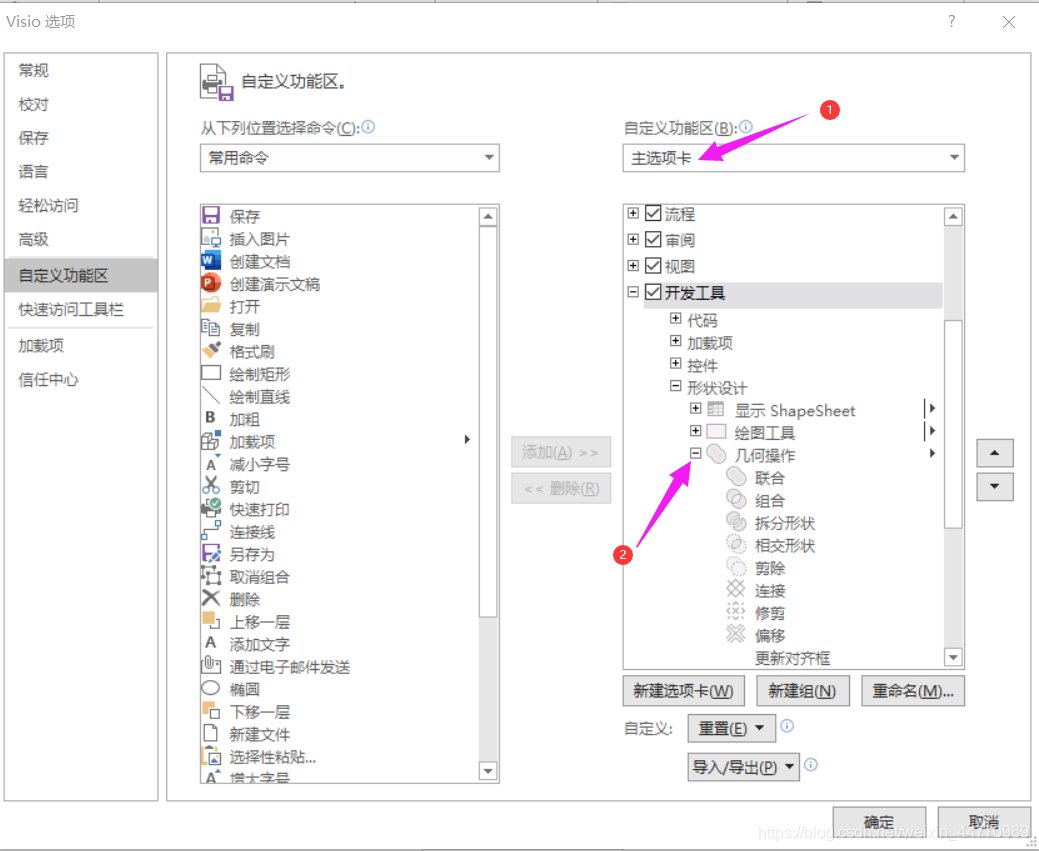

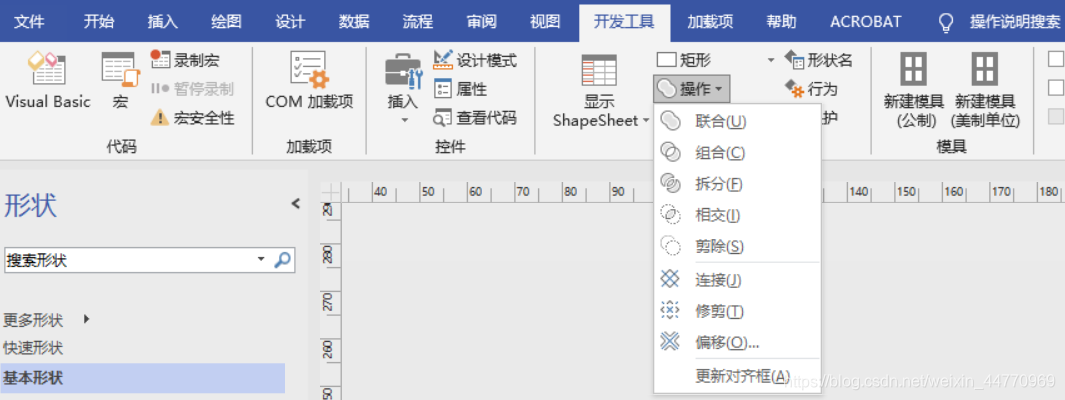

绘制维恩图之前需要添加开发工具选项。点击文件 → \to 选项 → \to 自定义功能区 → \to 主选项卡,在主选项卡中勾选开发工具,开发工具中会有几何操作,几何操作中包含有联合、组合等操作。如果没有几何操作可以在左半区找到不在功能区的命令,然后进行添加即可。
开发工具设置
可以看到添加成功后主页面上就会有开发工具及相关操作。
界面

绘制目标

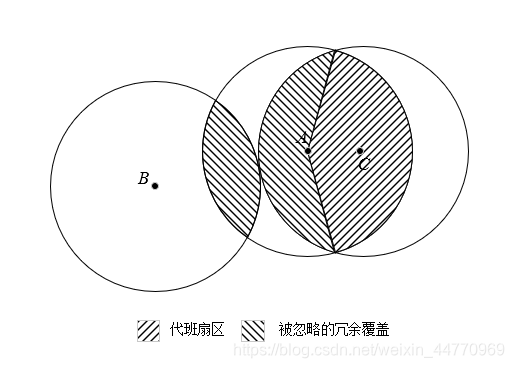

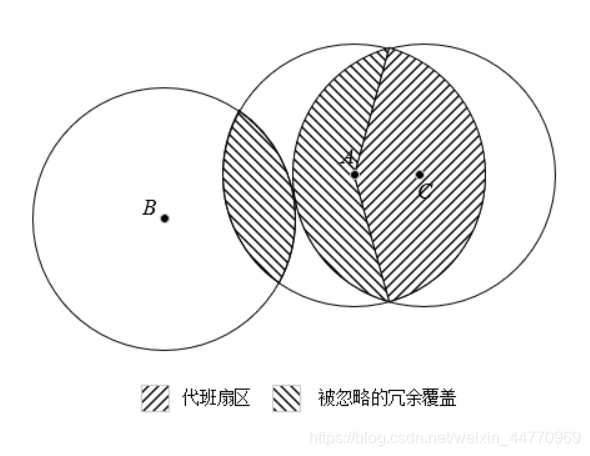

绘制如图所示维恩图
在这里插入图片描述

步骤

步骤一:画基本框架

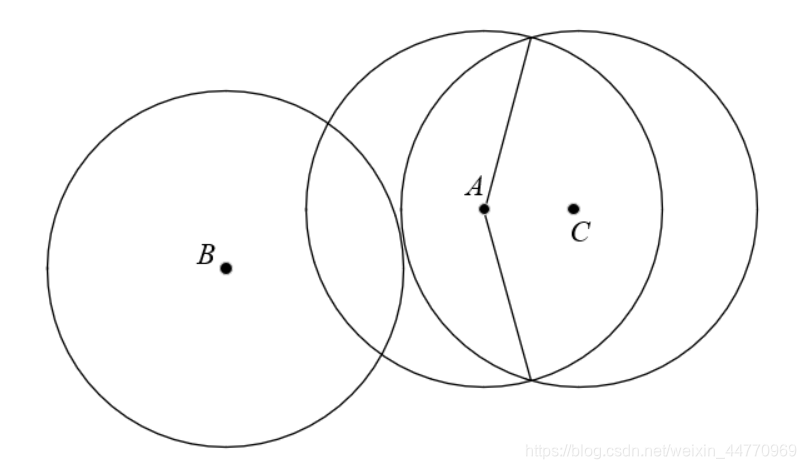

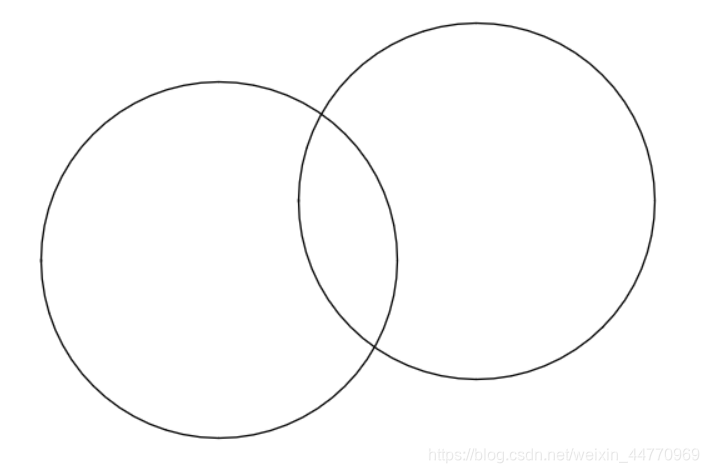

首先利用基本形状中的圆,画三个圆,按目标维恩图位置摆放好(圆心画法:画个小圆里面填黑,移到圆心位置即可)。
在这里插入图片描述

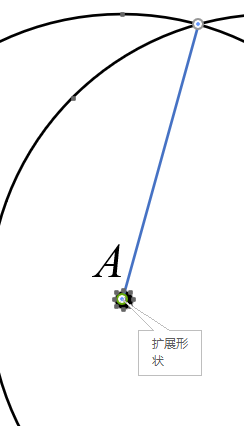

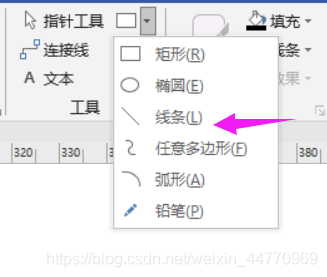

中间圆的直线利用开始菜单中线条进行绘制,从上方交点画到圆心A处时停留一会会,出现扩展形状之后接着画,这样两根线就是连在一起的。多备份几份这个框架,后面使用。
在这里插入图片描述
在这里插入图片描述

步骤二:画A∩B部分

可以看出A和B之间的阴影部分是两者的交集部分,可以利用交集关系拎出这部分。

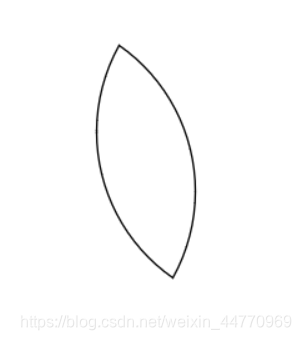

方法:使用备份的框架,删去其他的,选中这两部分,然后在开发工具中点击操作中的相交,即可得到交集部分图像。
在这里插入图片描述
在这里插入图片描述

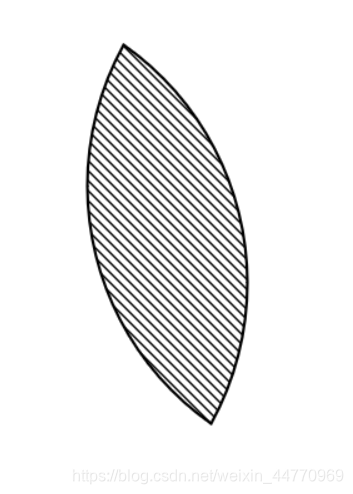

然后将交集部分填充阴影(选中 → \to 右键 → \to 设置形状合适 → \to 填充 → \to 图案填充 → \to 选择对应的阴影即可)。
在这里插入图片描述
再将绘制好的交集移动到框架中对应位置即可。
在这里插入图片描述

步骤三:画中间阴影

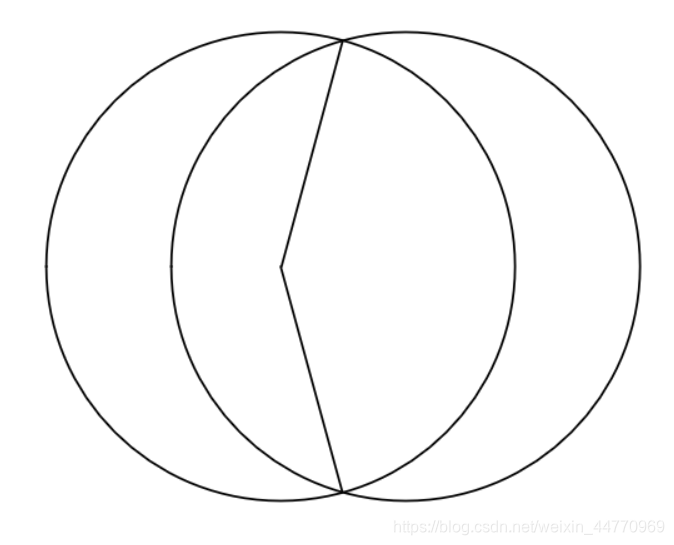

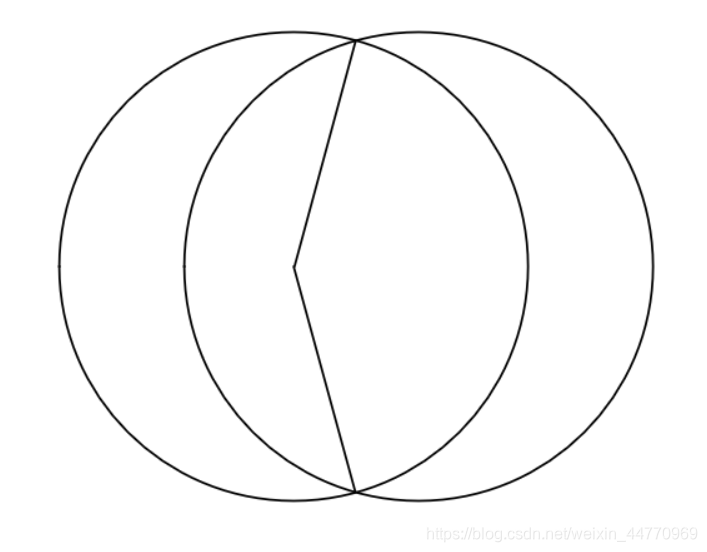

由于中间圆A阴影无法进行交并运算,因此需要使用其他方法画。使用备份的框架,把用不到的部分先删了。
在这里插入图片描述

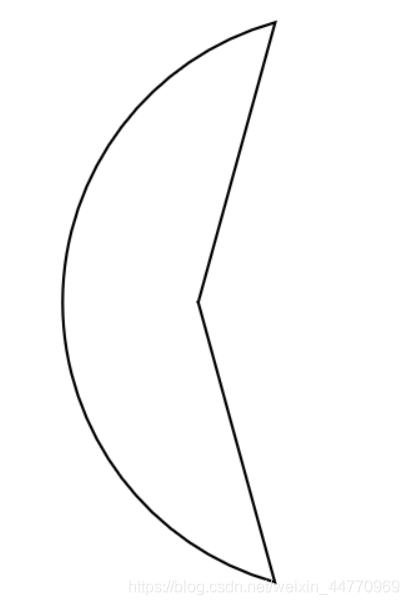

首先选中右边两个圆,然后选择开发工具操作中的修剪,将多余部分剔除,此时形成类似月牙形状。
在这里插入图片描述
但现在的形状还无法进行形状填充,因为visio只能对封闭区域进行填充,由于直线是手动画的,如果你把这图上交点处放大即可看到这里是不衔接的。所以需要将月牙形状图像中弧线与直线连成一体,形成一个封闭的二维图形。
在这里插入图片描述

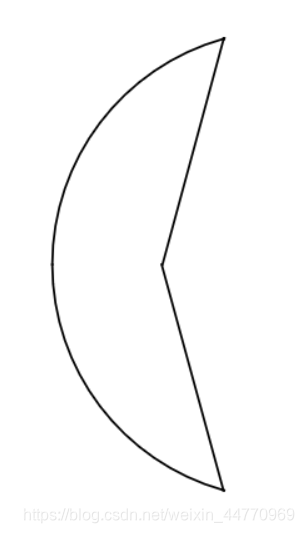

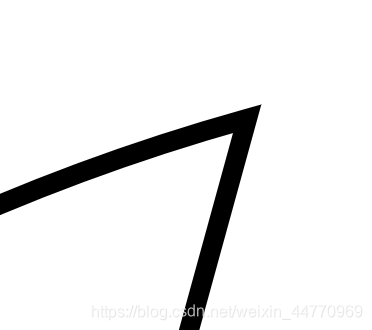

方法:选中月牙形状,然后选择开发工具中的拆分,就可以将其融合成一个封闭的图形,再来看看图像交点已经衔接了。(注意:有时候拆分后图形消失了,原因是修剪后交点处有残留的短线,放大之后删除了再拆分即可)。
在这里插入图片描述
在这里插入图片描述

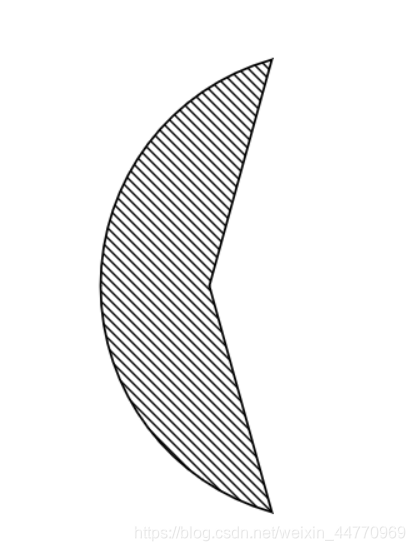

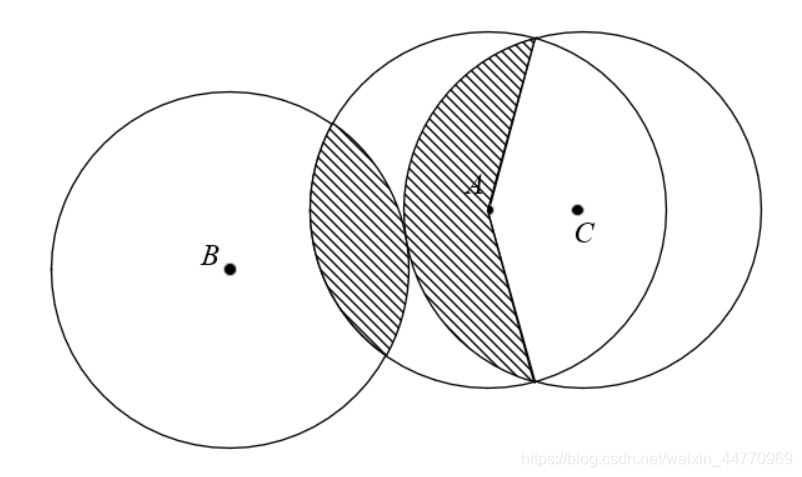

然后按上述的填充方法填充对应的阴影,并填回到原图中即可。
在这里插入图片描述
在这里插入图片描述

步骤四:画右边阴影

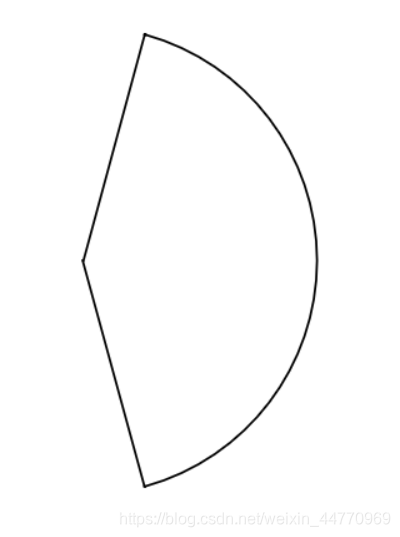

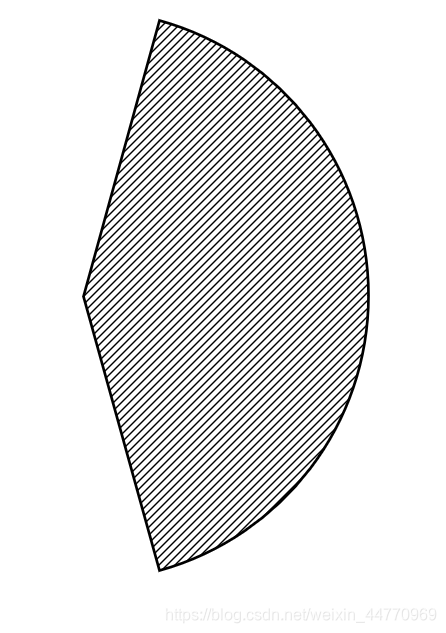

步骤和步骤三一致,先修剪出扇形形状 → \to 再拆分 → \to 填充 → \to 移动到原图 → \to 配上标注,完成维恩图绘制。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

附:参考

[1]在 Visio 中创建维恩图.
[2] 使用Visio铅笔工具绘制月牙形、对称曲线等灵活图形及使用组合、拆分等操作绘制灵活Venn图.
[3]Visio__图形剪切合并.
