AD常用快捷键+基础知识(Altium Designer)


一、PCB快捷键

PCB快捷键快捷键定义
D+S+D重新定义板框(密闭图形)
E+O+S设置原点
P+D+L板框尺寸测量
shift+S单层显示
ctrl+Qmil换成mm
V+C+H全部隐藏(飞线)
V+C+S全部显示(飞线)
S+M设置线宽
D+C设置对象类
D+R设计规则
T+D设计规则检查(DRC)
shift+空格外框倒角
选中对象+MX\Y偏移量
shift+X镜像
ctrl+H物理选择(导线走向)
P+R实心区域
P+G铺铜
T+G+A所有铺铜重铺
T+E滴泪
ctrl+LTOP层切换至BOTTOM层(器件)
ctrl+左键高亮PCB网络
S+N选中网络
22D
33D
shift+右键3D移动
V+B正反面切换(3D)
O恢复原始3D(3D)
T+O+L矩形区域排列
shift+ctrl+滚轮布线时打孔
shift+2布线时打孔
Z+A屏幕中间
A+L左对齐
A+R右对齐
A+D水平等间距
A+T上对齐
A+B下对齐
A+S垂直等间距
T+V+E不规则图形铺铜
T+V+T不规则图形禁止铺铜

二、原理图快捷键

SCH快捷键快捷键定义
空格键90°旋转
选中器件+左键+X/Y水平/垂直镜像翻转
shift+左键复制
双击元器件+更改properties设置元器件属性
ctrl+W导线
ctrl+S保存
T+A+A原理图标注
T+G封装管理器

三、常用计量单位

符号中文数量级
T1012
G109
M106
K103
m10-3
u10-6
n10-9
p10-12

四、建立工程文件和元器件库

1、工程文件

(1)原理图库.SchLib;
(2)原理图.SchDoc;
(3)PCB库.PcbLib;
(4)PCB .PcbDOC。

2、新建工程文件夹

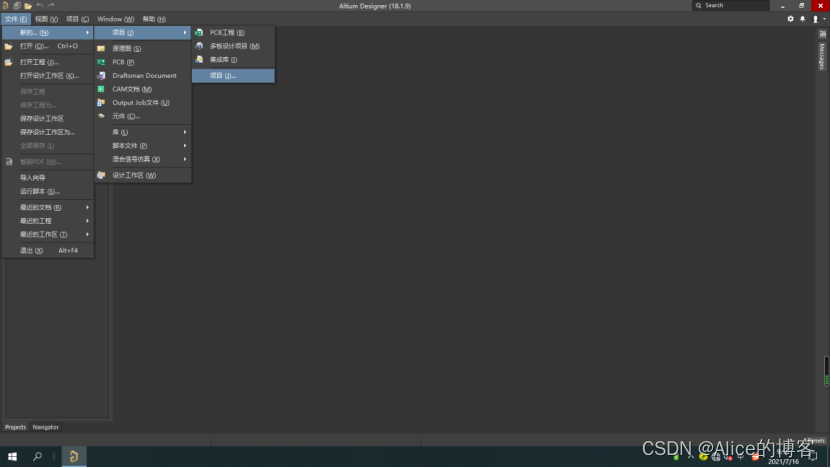

(1)新建工程
在这里插入图片描述
(2)工程命名
在这里插入图片描述

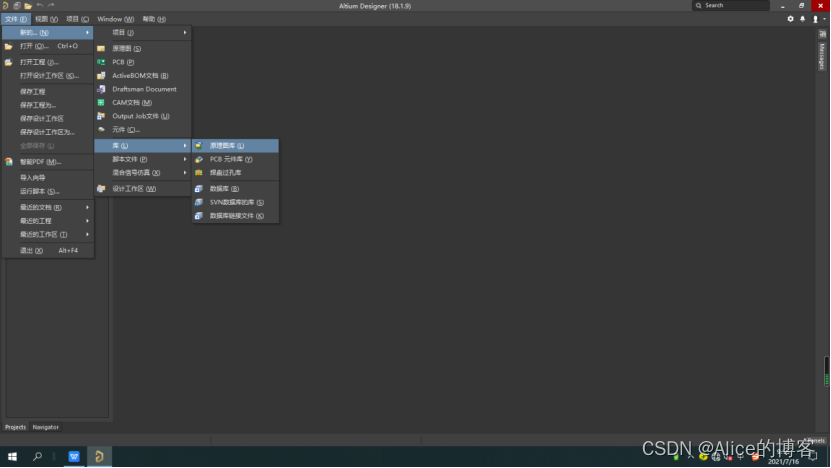

(3)新建元件库(原理图库)
在这里插入图片描述

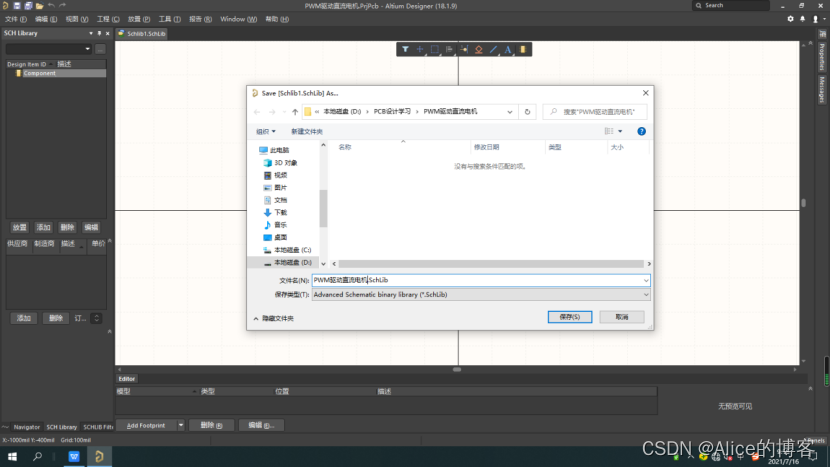

(4)保存元件库
在这里插入图片描述

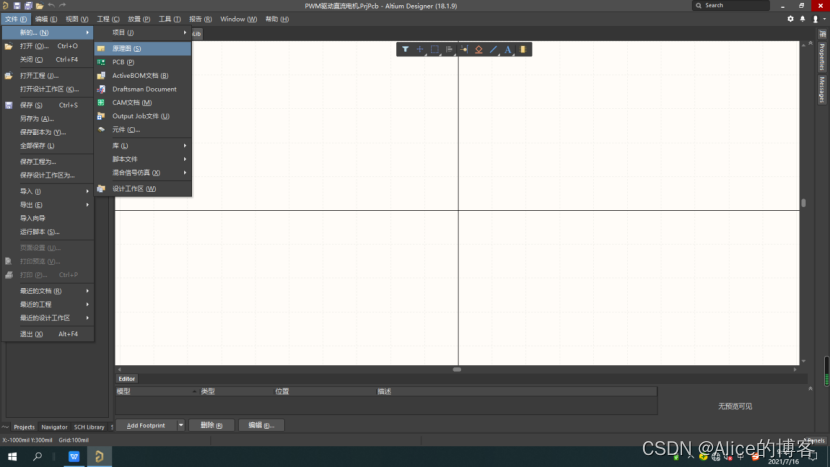

(5)新建原理图
在这里插入图片描述

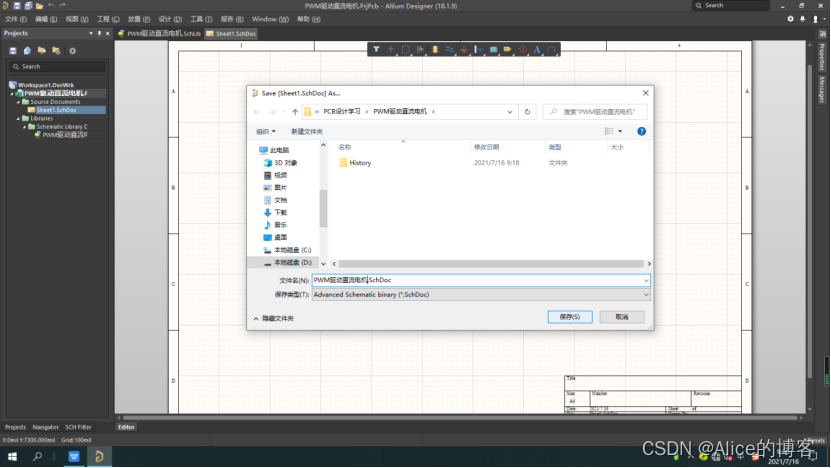

(6)保存原理图
在这里插入图片描述

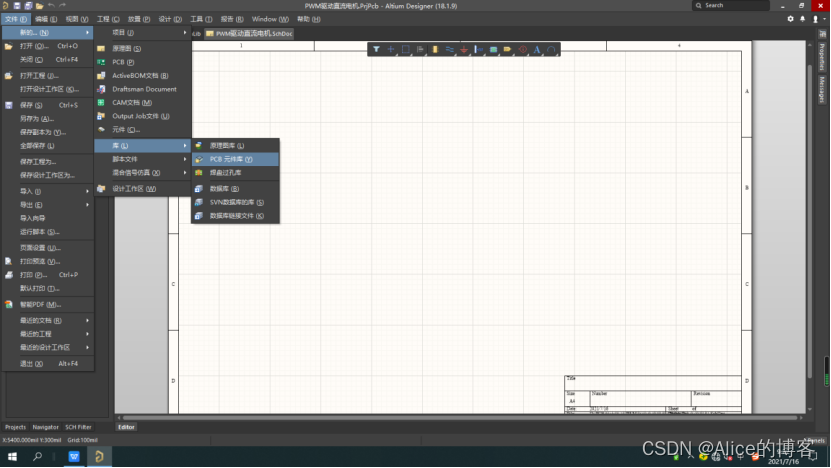

(7)新建PCB库
在这里插入图片描述

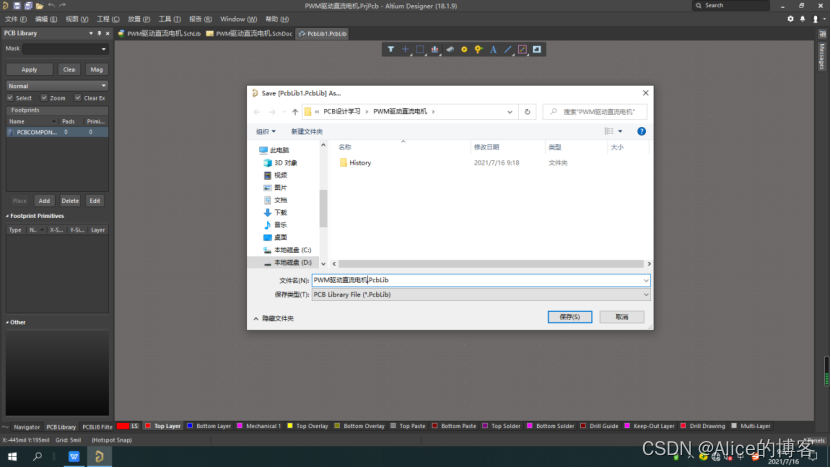

(8)保存PCB库
在这里插入图片描述

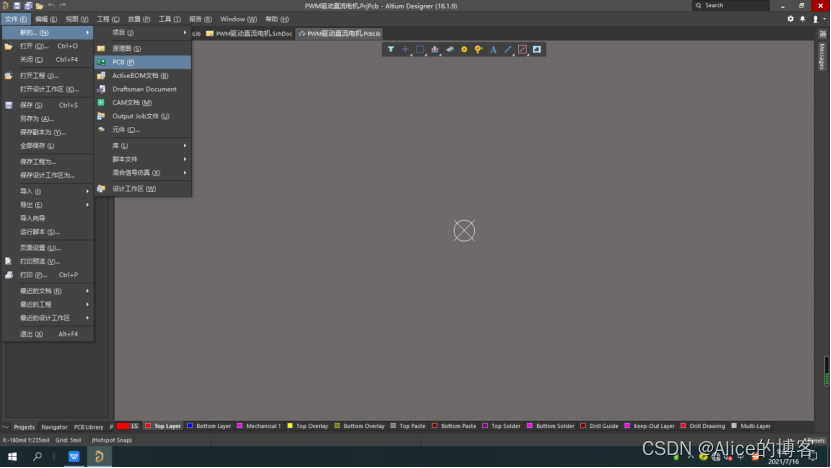

(9)新建PCB
在这里插入图片描述

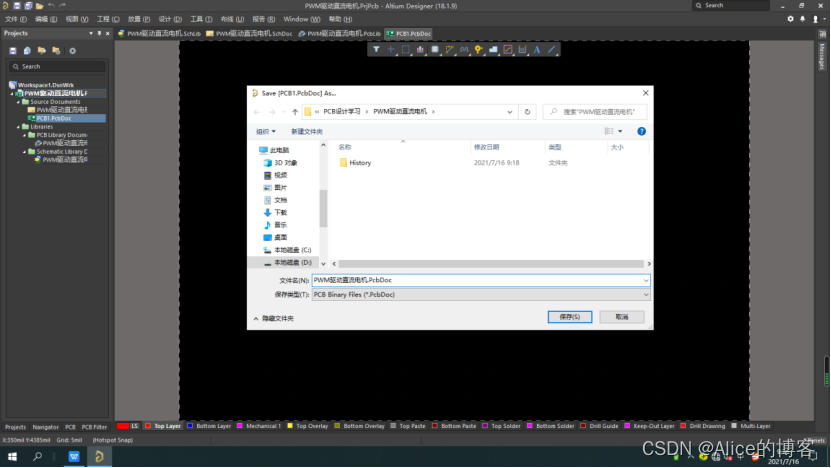

(10)保存PCB
在这里插入图片描述

五、PCB布局的常规操作

1、PCB分层

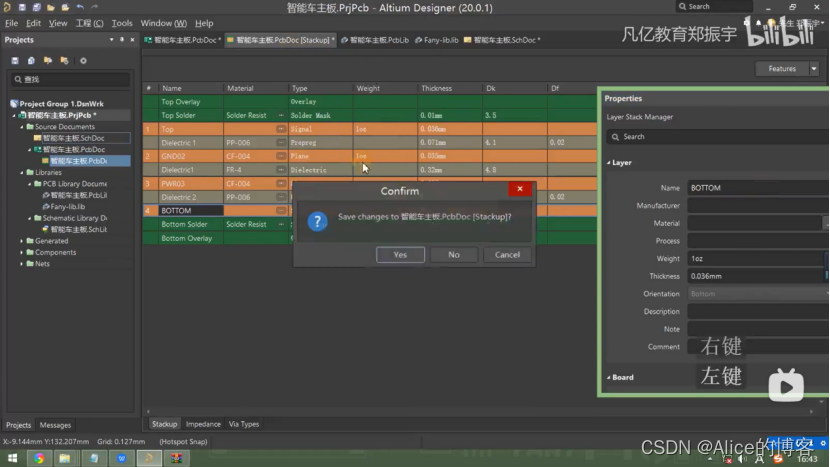

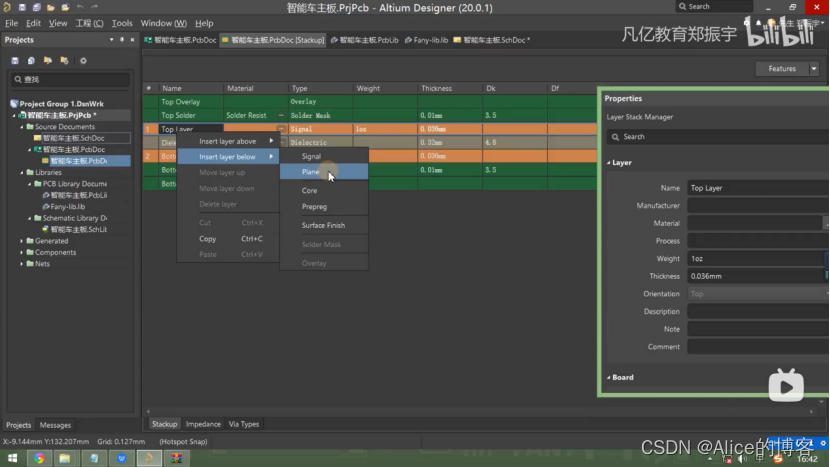

(1)2层板换4层板
在这里插入图片描述在这里插入图片描述

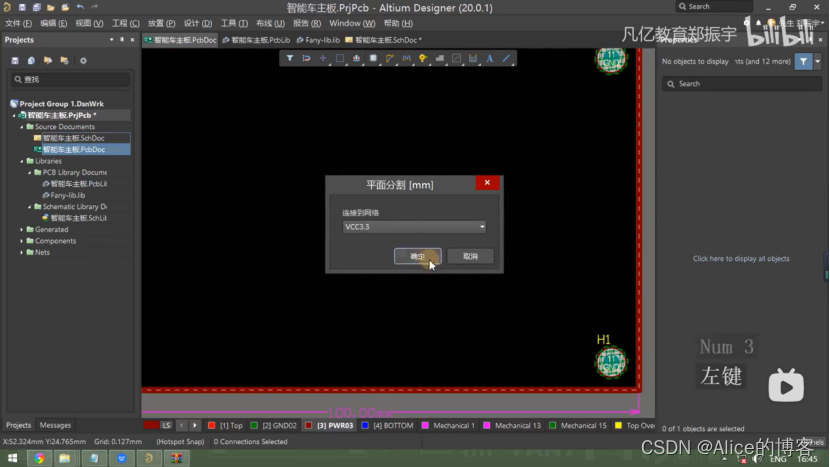

(2)右键设置GND层和POWER层的属性
在这里插入图片描述

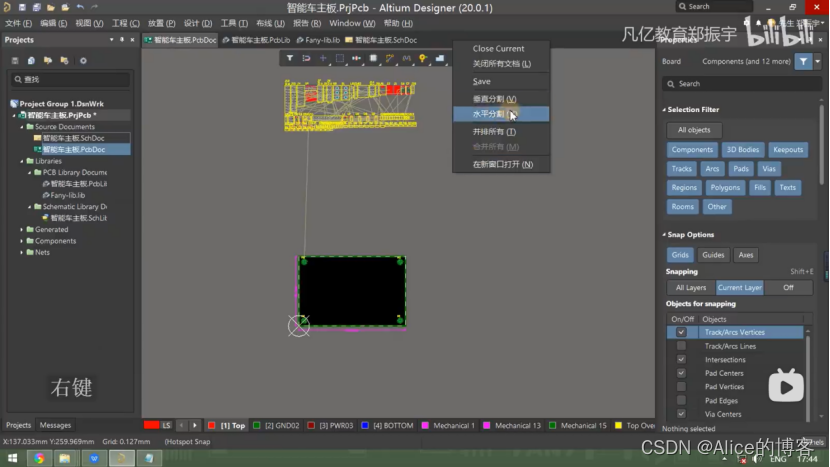

2、PCB分屏

(1)分屏前
在这里插入图片描述

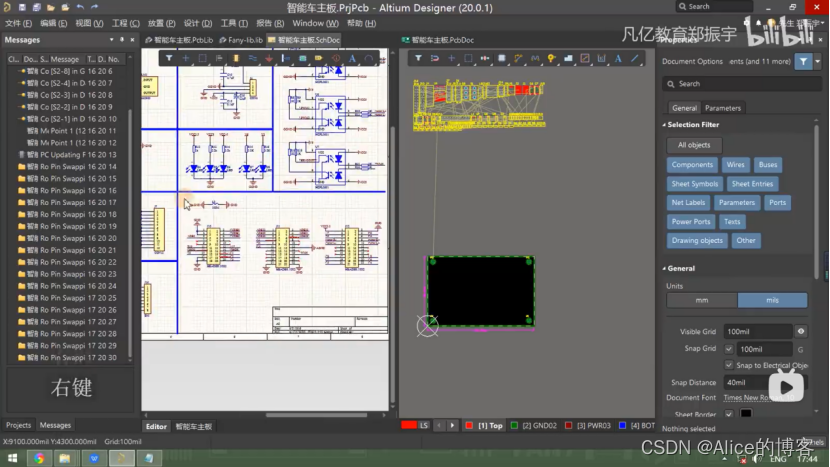

(2)分屏后
在这里插入图片描述

3、元器件导入

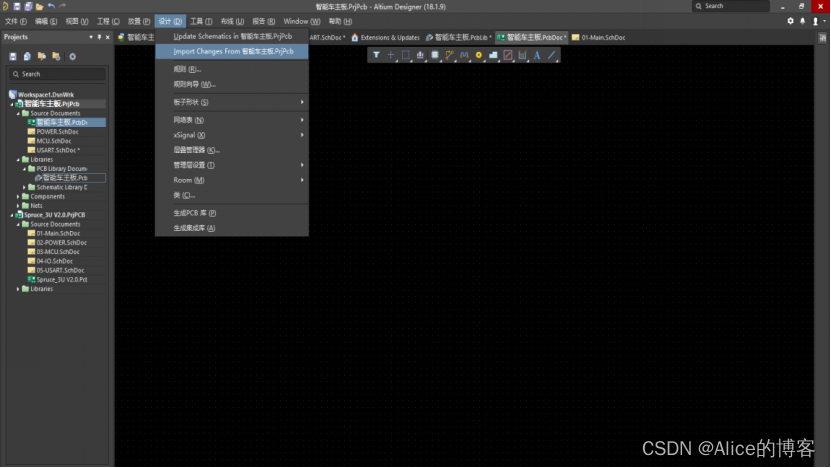

(1)导入元器件
在这里插入图片描述

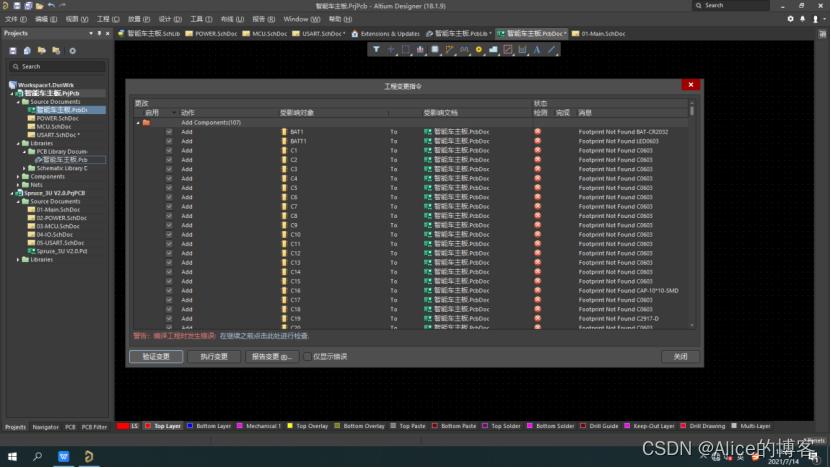

(2)验证变更
在这里插入图片描述

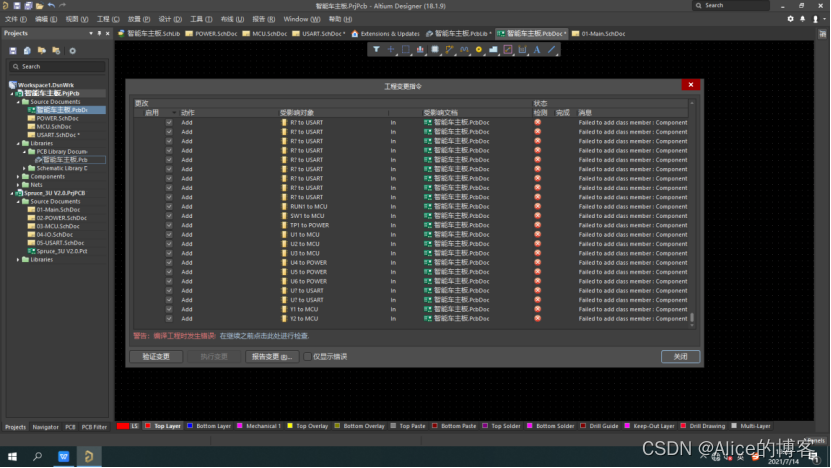

(3)执行变更
在这里插入图片描述

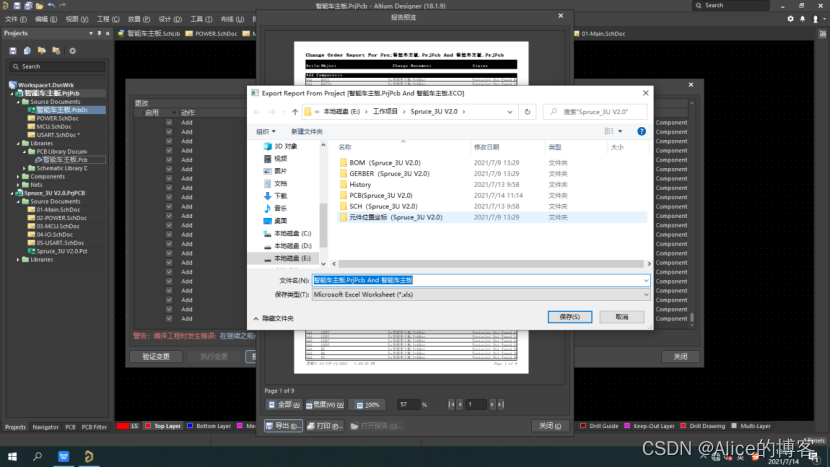

(4)报告变更,导出报告
在这里插入图片描述
(5) unknow pin 报错原因

a、没有封装;
b、封装管脚缺失;
c、管脚号不匹配(三极管)。
