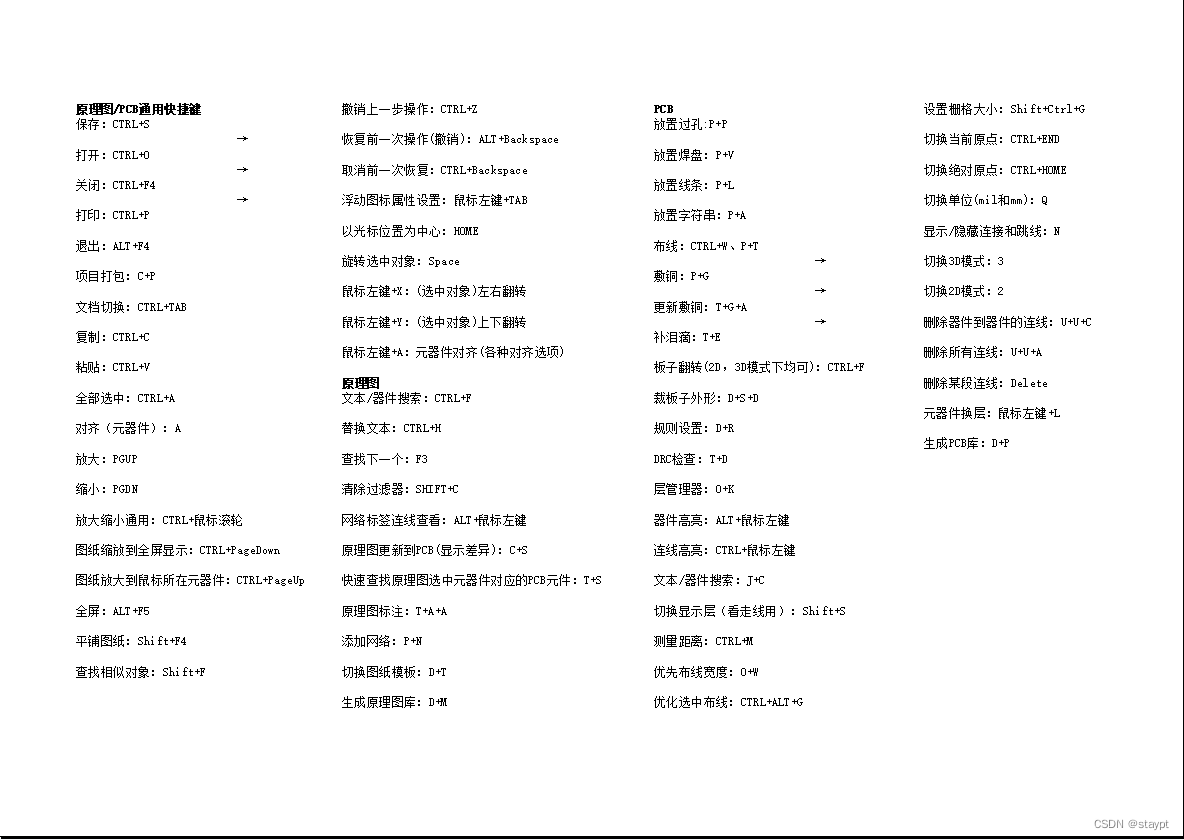

Altium Designer20快捷键整理合集

花了点时间整理了一下平常经常用到的一些AD20的快捷键操作，自用可取，经过验证均可用。

原理图/PCB通用快捷键

保存：CTRL+S

打开：CTRL+O

关闭：CTRL+F4

打印：CTRL+P

退出：ALT+F4

项目打包：C+P

文档切换：CTRL+TAB

复制：CTRL+C

粘贴：CTRL+V

全部选中：CTRL+A

对齐（元器件）：A

放大：PGUP

缩小：PGDN

放大缩小通用：CTRL+鼠标滚轮

图纸缩放到全屏显示：CTRL+PageDown

图纸放大到鼠标所在元器件：CTRL+PageUp

全屏：ALT+F5

平铺图纸：Shift+F4

查找相似对象：Shift+F

撤销上一步操作：CTRL+Z

恢复前一次操作(撤销)：ALT+Backspace

取消前一次恢复：CTRL+Backspace

浮动图标属性设置：鼠标左键+TAB

以光标位置为中心：HOME

旋转选中对象：Space

鼠标左键+X：(选中对象)左右翻转

鼠标左键+Y：(选中对象)上下翻转

鼠标左键+A：元器件对齐(各种对齐选项)

原理图

文本/器件搜索：CTRL+F

替换文本：CTRL+H

查找下一个：F3

清除过滤器：SHIFT+C

网络标签连线查看：ALT+鼠标左键

原理图更新到PCB(显示差异)：C+S

快速查找原理图选中元器件对应的PCB元件：T+S

原理图标注：T+A+A

添加网络：P+N

切换图纸模板：D+T

生成原理图库：D+M

PCB

放置过孔:P+V

放置焊盘：P+P

放置线条：P+L

放置字符串：P+A

布线：CTRL+W、P+T

切换到主视角（用于PCB修改对照）：V+F

敷铜：P+G

更新敷铜：T+G+A

补泪滴：T+E

板子翻转(2D，3D模式下均可以用)：CTRL+F

裁板子外形：D+S+D

规则设置：D+R

DRC检查：T+D

层管理器：O+K

器件高亮：ALT+鼠标左键

连线高亮：CTRL+鼠标左键

文本/器件搜索：J+C

切换显示层（看走线用）：Shift+S

测量距离：CTRL+M

优先布线宽度：O+W

优化选中布线：CTRL+ALT+G

设置栅格大小：Shift+Ctrl+G

切换当前原点：CTRL+END

切换绝对原点：CTRL+HOME

切换单位(mil和mm)：Q

显示/隐藏连接和跳线：N

切换3D模式：3

切换2D模式：2

删除器件到器件的连线：U+U+C

删除所有连线：U+U+A

删除某段连线：Delete

元器件翻转另外一层：鼠标左键+L

生成PCB库：D+P
