咸鱼Maya笔记—NURBS方形

---

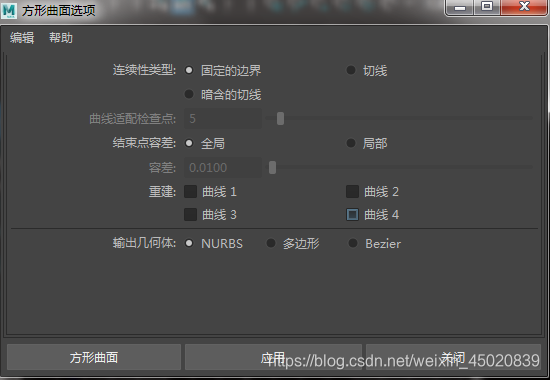

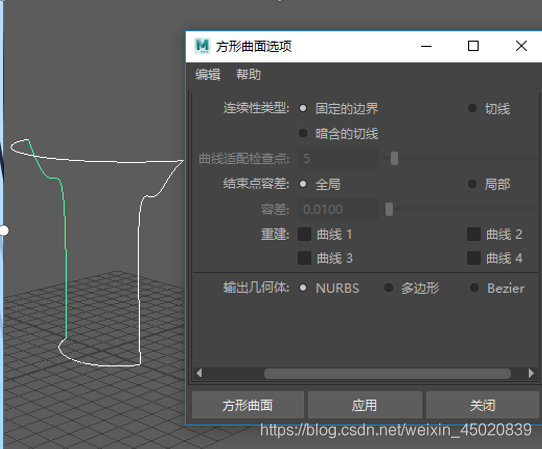

打开Maya应用程序，在视口中创建出四条相交曲线，按住shift键，按逆时针方向依次选择这些曲线，在菜单栏中单击“曲面>方形”后的设置按钮，打开“方形曲面选项”对话框，并按下左图所示进行参数的设置，单击“应用”按钮完成设置。

使用以下选项可设置在选择“曲面 > 方形”(Surfaces > Square)时发生的情况。

注： 为了创建方形曲面，必须满足下列条件：

• 四条边界曲线必须相交。通过将曲线端点捕捉到一条公共栅格线，或者通过将一条曲线的端点磁体捕捉到另一条曲线的端点，可以确保曲线相交。

• 必须按顺时针方向或逆时针方向选择曲线。
  连续性类型(Continuity Type)
  设置所创建的曲面相切的类型。

• “固定的边界”(Fixed Boundary)不保证曲面曲线处的连续性。

• “切线”(Tangent)从选定曲面曲线构建平滑的连续曲面。启用“切线”(Tangent)时，“曲线适配检查点”(Curve Fit Checkpoints)选项将变得可用。它指定构建“方形”(Square)曲面的精确程度。

• “暗含的切线”(Implied Tangent)基于选定曲线所在的平面的法线创建曲面相切。

曲线适配检查点(Curve Fit Checkpoints)
设置为了实现整个曲面曲线的连续性需要使用的等参线的数量。较大的值可能会创建精度更高的连续性，但曲面可能会变得不太有用。当曲面曲线相交成锐角时，这特别有可能。

结束点容差(End Point Tolerance)

• “全局”(Global)容差意味着会使用“首选项”(Preferences)窗口中设置的“位置”(Positional)值。位置容差设置端点为了被视为重合而需要靠近的程度。

• 使用“局部”(Local)容差可以输入新值以覆盖在“首选项”中设置的“位置”(Positional)容差值。

重建(Rebuild)
“重建”(Rebuild)提供了一个用于重建曲面曲线的选项，这些曲面曲线用于生成“方形”(Square)曲面。在某些情况下，这可以改进曲线参数化。

输出几何体(Output Geometry)
指定创建的几何体类型。（“Subdiv”表示“细分曲面”(Subdiv)。）
