C4D快速入门教程——布尔运算

C4D版本R24

在这里插入图片描述
做了一个母排样品，这个东西在开发板子上常用。单作一个，后面复制即可。这个里面用到了多次布尔运算。所以有小伙伴不知道怎么使用的话可以看一下哦。

本次知识点

  • 多次布尔运算

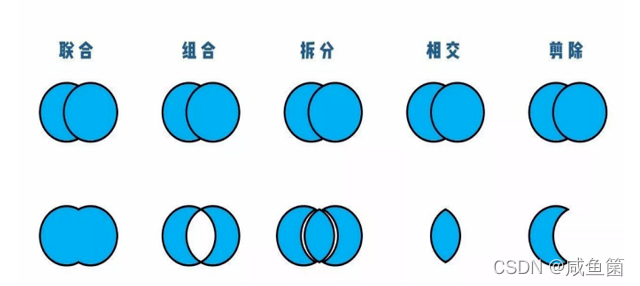

什么是布尔运算

布尔运算是数字符号化的逻辑数学计算法，包括联合、相交、相减。在图形处理操作中引用了这种逻辑运算方法以使简单的基本图形组合产生新的形体。并由二维布尔运算发展到三维图形的布尔运算。

在这里插入图片描述
在C4D 中就更简单啦
在这里插入图片描述
建立A物体和B物体
在这里插入图片描述

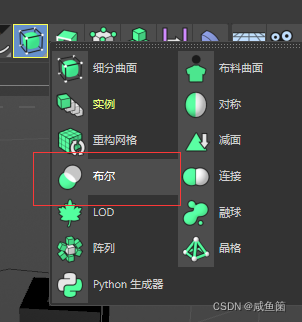

在工具栏选择【细分曲面】【布尔】
在这里插入图片描述

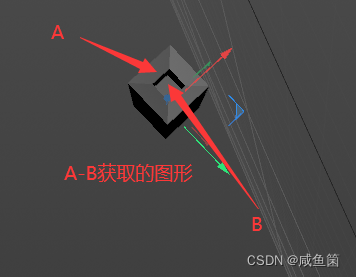

将A和B放置在布尔"图层"下，布尔模式A-B即可
在这里插入图片描述
在这里插入图片描述

多次布尔运算

细心的小伙伴们可能发下了哈，有时候1次布尔运算，弄不出自己想要的效果，可能还需要几次，这时候可以这样来做。
在这里插入图片描述

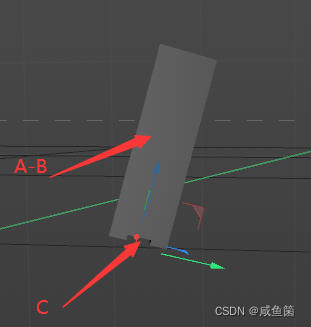

A-B我们已经做完布尔运算得到一个图形了。这个图形还要剪掉C。

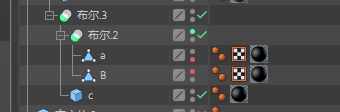

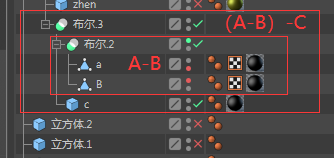

简单来说就是把A-B 看作一个整体，在建立一个布尔图层用同样的方式即可
在这里插入图片描述

在这里插入图片描述

排母制作

PS：主要使用的就是布尔运算。不需要的就不用看具体流程了，上面知识点都讲完了。

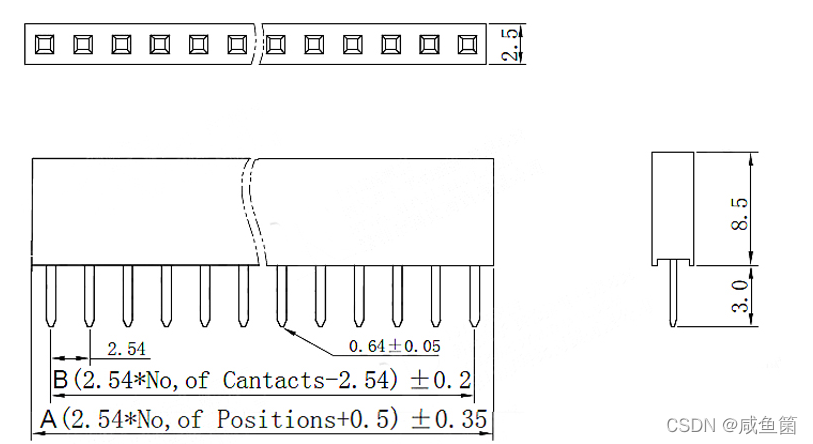

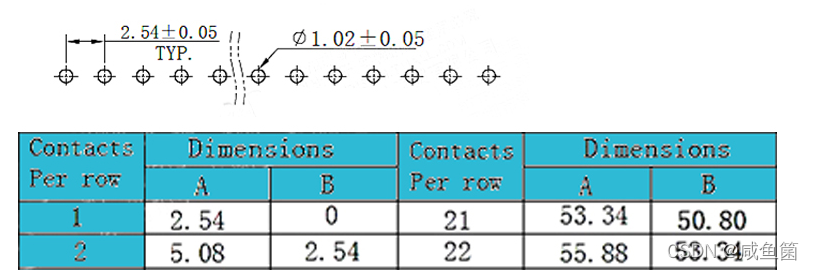

  1. 测量排母信息
    在这里插入图片描述
    在这里插入图片描述
    我们用的是单排母的信息，后面复制即可

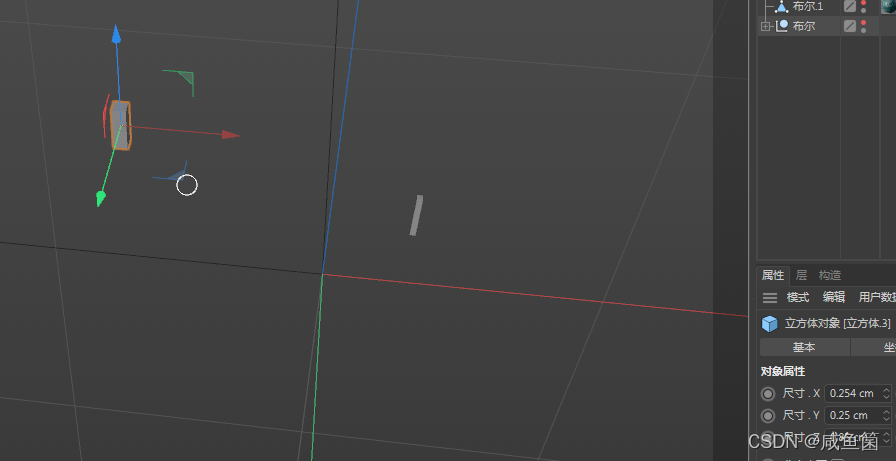

  2. 建立A模型：长0.254cm 宽 0.25cm 高0.85cm
    在这里插入图片描述

  3. 对其进行倒角操作（可以不做）
    在这里插入图片描述

  4. 建立模型B 长0.102，宽0.102，高0.9（比A稍微高一些）
    在这里插入图片描述

  5. 将两个物体中心居中（将其坐标系统中XYZ改为0）
    在这里插入图片描述

  6. 进行布尔运算
    在这里插入图片描述
    在这里插入图片描述

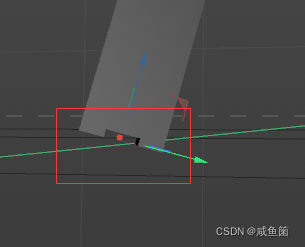

  7. 基本成型，但是下部有一个小凹槽没做。

在这里插入图片描述

所以继续，建立对象C，x=0.8cm y=0.102cm z=0.04cm,移动到对象A 下方（只要能弄出凹槽即可，没必要太细）
在这里插入图片描述

  1. 继续布尔运算，注意位置！

在这里插入图片描述
凹槽出来啦。
在这里插入图片描述

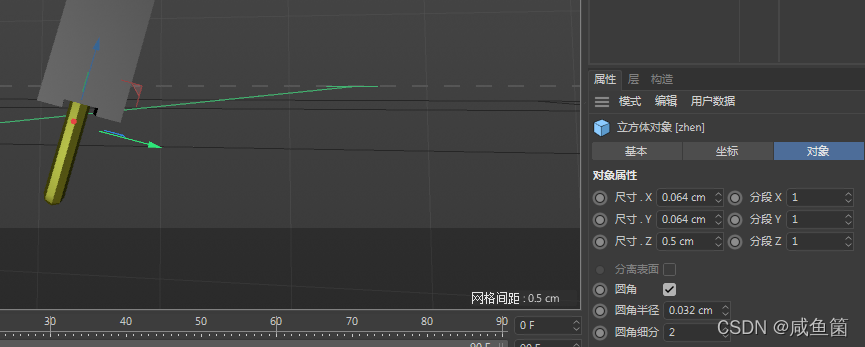

  1. 排针我就不说了，试试能不能看懂图~。
    在这里插入图片描述
