37种传感器（十）之手指心跳检测模块+Stduino Nano&UNO

本文转载自：http://www.stduino.com/forum.php?mod=viewthread&tid=33&extra=page%3D1=

关键词：
51、stm32、arduino、stduino单片机、stduino UNO&Nano、手指心跳监测模块

说明：
心跳检测模块，由一个红外线发射LED和红外接收器构成。手指心跳监测模块能够测量脉搏，是这样工作的：当手指放在发射器与接收器之间，红外发射LED发射的光将穿过手指，到被接收器接收。而血压会随着脉搏变化，导致红外接收器接收到的光通量也会随之变化，因此可以通过红外光接收的情况来统计监测心跳。
在这里插入图片描述

实验目的：
利用手指心跳监测模块记录心率。

器材：
Stduino UNO/Nano、杜邦线、手指心跳监测模块

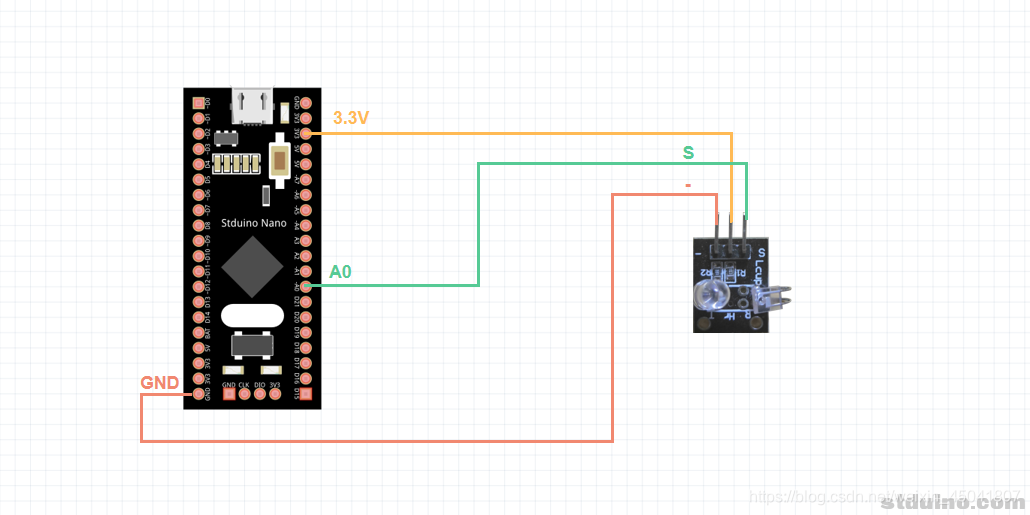

电路连接：
在这里插入图片描述

代码展示：


















                        最低0.47元/天 解锁文章
