BK1661 上海博通 全集成的单芯片 L1 频段五模 GNSS 解决方案（可供芯片&模组）

BK1661 是全集成的单芯片 L1 频段 GNSS 解决方案，专为需要低功耗和高性能的应用而设计。

BK1661 可以实现 优化的多模式信号跟踪。同时其实现了先进的抗多径和抗干扰射频前端，显著提高了实际定位和 TTFF 性能。

BK1661 采用先进的软件硬件结合的低功耗设计。它可以在不降低性能的情况下提供超低功耗。

BK1661 具有低功耗，高性能的特点，是很多产品应用的理想选择，尤其适用于可穿戴、物联网、 GNSS 模块、跟 踪器、无人机和汽车导航。

特性

GNSS 部分

• 120 个跟踪通道以及专用的搜索引擎

• L1 频点支持 GPS L1, Beidou B1, Galileo E1, QZSS L1, GLONASS G1

• 冷启动灵敏度: -148 dBm

• 热启动灵敏度: -159 dBm

• 重捕获灵敏度: -159 dBm

• 跟踪灵敏度: -165 dBm

• 更新频率: 1 ~ 20 Hz (BK1661S 仅支持 1Hz )

• 水平定位精度: 1.5 m CEP

• 地速精度: 0.1 m/s CEP

• 冷启动首次定位时间: 28 s

• AGPS 首次定位时间 : 1.5 s

• 热启动定位时间: 1.0 s

• 支持 SBAS

• 支持 AGPS

• 支持 NMEA0183

处理器和存储器

• 32-bit DSP 运行在 350 MHz (BK1661S 198Mhz)

• 单精度和双精度浮点运算支持

• Embedded Flash

• RAM/ROM

• 32 KB Cache

• 256-bit eFuse

• 可用于调试和下载的 UART/JTAG

时钟方案

• 外部振荡电路: 26 MHz TCXO

• 内部振荡电路: 配合 26 MHz 晶体的振荡电路 (X26M), 配合 32 kHz 晶体的振荡电路 (X32K) 和环阵振荡电路 (ROSC32K)

• 350 MHz PLL

供电方案

• 1.8 to 3.6V VBAT 主电源供电

• 内置上电复位 (POR) 和欠压复位逻辑 (BOD)

• 内置多个 LDO

• 内置 DC-DC

• 低功耗:

- L1 连续跟踪模式 : 12 mA

- 休眠待机模式 : 14 μA

外设接口

• 17 GPIOs

• 3x UART, 其中一个具备下载功能

• 1x I2C

• 1x SPI

• 10-比特 SAR ADC, 1 通道

• 1x 硬件看门狗

• 2x 通用 32 位计数器

• 1x 低功耗 RTC 计数器

• 1x 温度传感器

封装

• QFN40 封装 , 5 mm x 5 mm

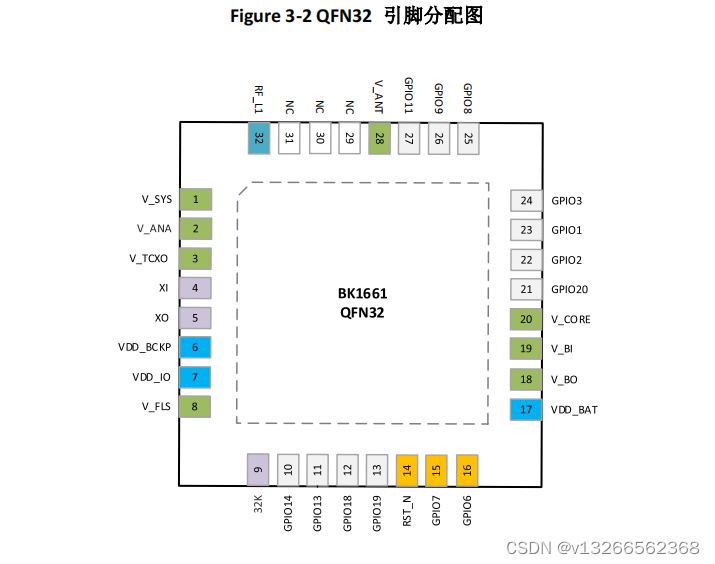

• QFN32 封装 , 4 mm x 4 mm

• 工作温度范围: -40 to +85°C
