视频时序学习总结

大家可以关注我刚开通的 公众号【FPGA开发笔记】，我每天都会更新分享发布自己在FPGA开发过程中的心得和收货，也会分享一些硬件电路、模拟IC设计、电子DIY、嵌入式软件相关的文章。

1. 视频时序
   下图是1920*1080 60hz视频时序关系，主要包含DE信号与HSYNC信号和VSYNC定量关系：
   Htotal = Hactive + Hsync + HfrontPorch + HbackPorch

Vtotal = Vactive + Vsync + VfrontPorch + VbackPorch

Hblank=Hsync + HfrontPorch + HbackPorch

Vblank= Vsync + VfrontPorch + VbackPorc
时序波形关系如图1所示。

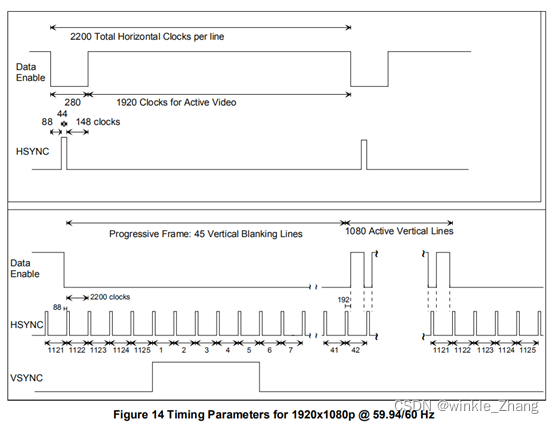

图1 视频时序信号图
1920 * 1080视频时序参数主要关注Htotal、Vtotal、Hsync、Vsync、HfrontPorch、HbackPorch、VfrontPorch、VbackPorch几项，通过阅读文档给不同参数进行定量赋值。1920 * 1080@60hz参数图2所示。

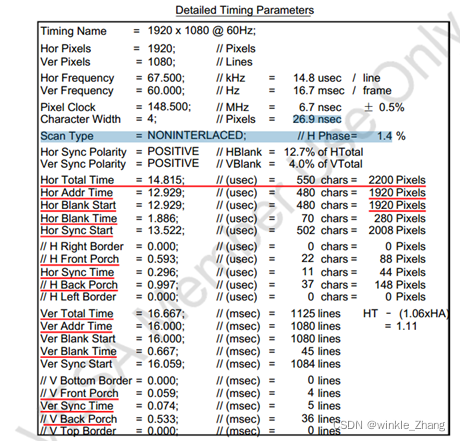

图2 具体时序参数数据
2. FPGA模拟视频时序信号
通过读取视频信号时序信息，对信号进行分析并通过FPGA模拟视频信号时序，并通过测试激励代码进行仿真，观察波形与实际视频时序信号关系。具体代码实现与仿真截图如下图所示。

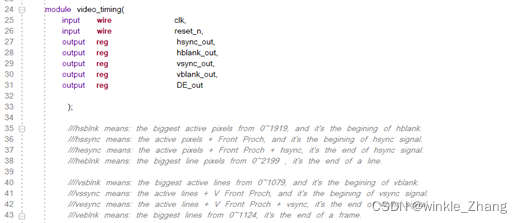

图3 视频代码端口定义

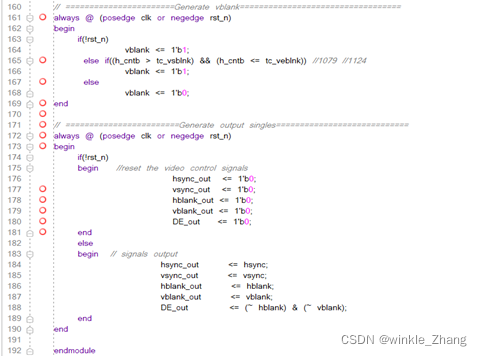

图4 经过FPGA处理后输出信号代码

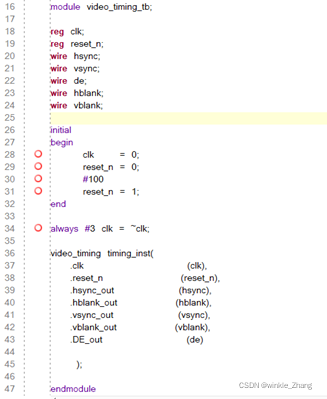

**图5 testbech代码

图5 视频初始时序对应图

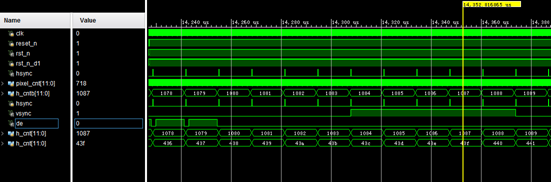

图6 vsync信号时序与行像素关系

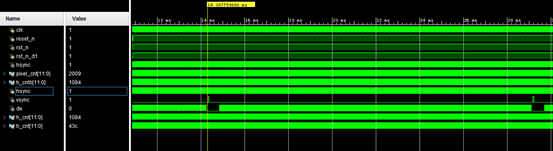

图7 各信号总体对应图
