SIMULINK代码生成——如何将输入输出端口单独定义或定义成结构体

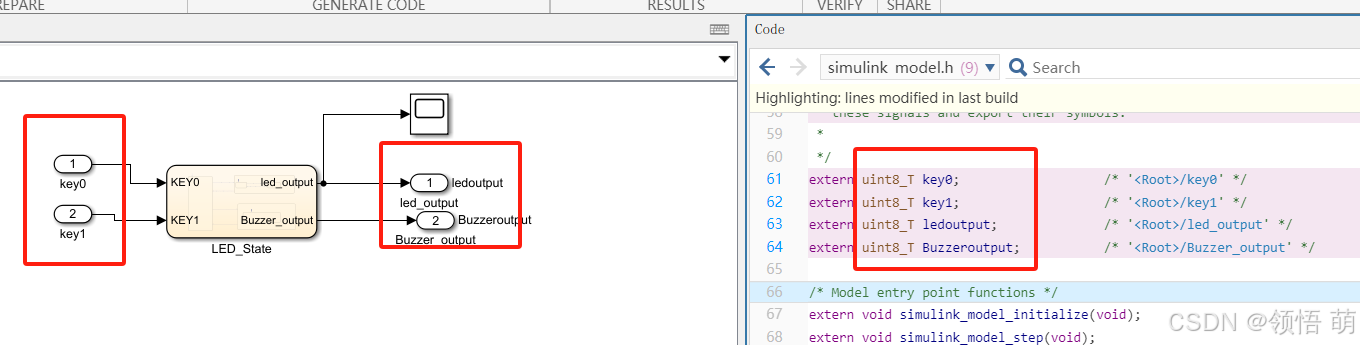

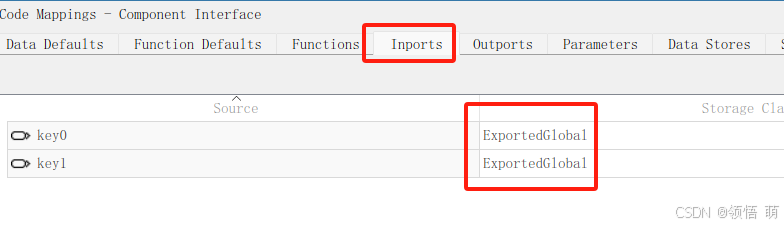

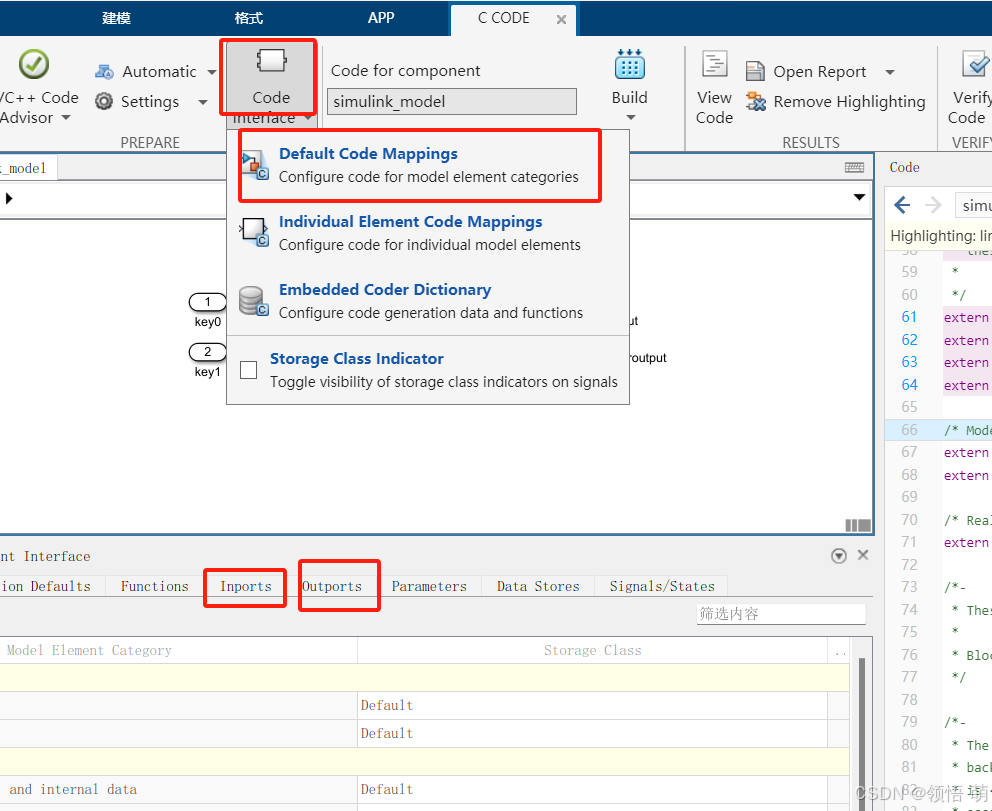

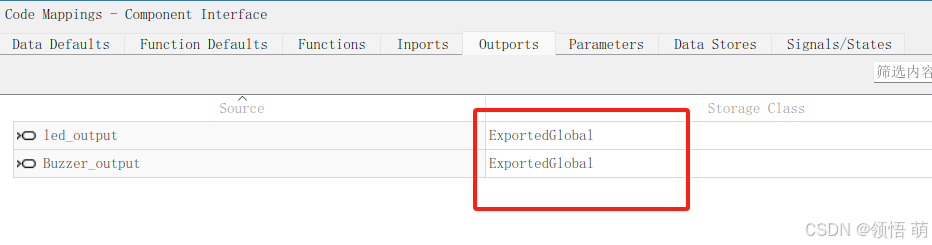

1.将输入端口和输出端口定义为独立全局变量:

设置完成后重新编译。

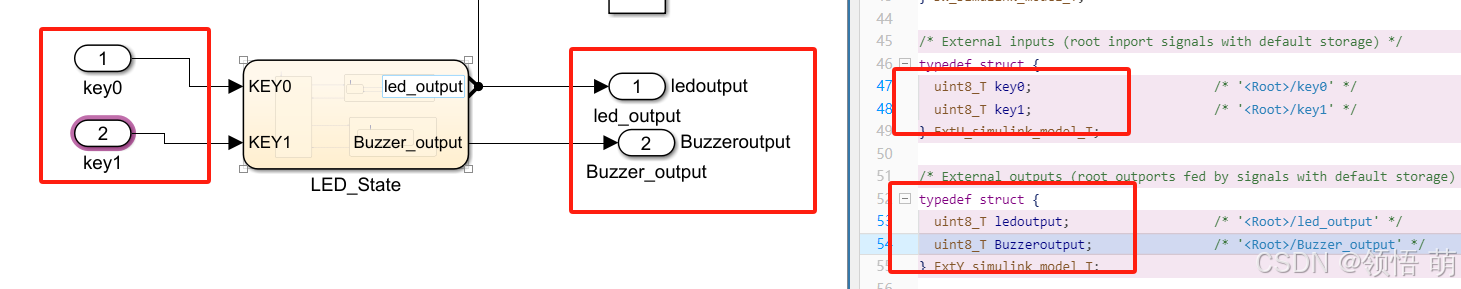

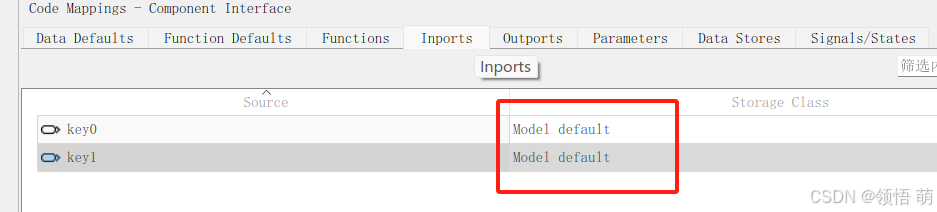

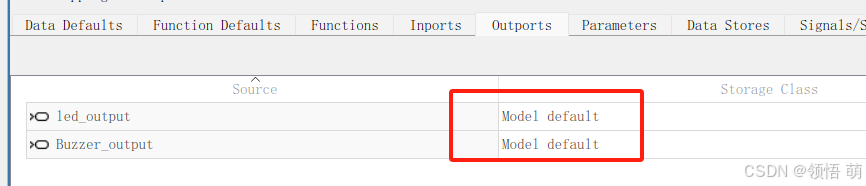

2.将输入端口和输出端口定义为结构体

设置完成重新编译

### Simulink 中生结构体代码的方法 #### 创建示例模型 为了在Simulink中生结构体代码,首先需要建立一个简单的模型来展示这一过程。该模型可以包含基本的信号处理模块以及用于表示结构体的数据总线。 ```matlab % MATLAB命令窗口脚本中执行此代码以启动一个新的空白模型 new_system('StructExampleModel'); open_system('StructExampleModel') ``` #### 定义并配置Bus Object 接着,在MATLAB工作区定义`Simulink.Bus`对象,这将作为后续操作中的结构体模板[^1]。 ```matlab busObj = Simulink.Bus; busObj.Elements = { Simulink.BusElement('Field1', 'double'); ... Simulink.BusElement('Field2', 'single')}; add_block(['simulink/Signal Routing/Bus Creator'],... 'StructExampleModel/BusCreator',... 'Position',[80,70,120,90]); set_param('StructExampleModel/BusCreator','OutputSignals',... {'Field1';'Field2'}); assignin('base','myBusObject', busObj); ``` #### 添加标定量与数据绑定验证 对于每一个希望映射到C语言结构体字段内的参数,都需要设置其属性以便于编译器识别这些参数为可调校准参数(Calibration Parameter)。完上述配置之后,还需要确保所有必要的连接都已正确设定,并且可以通过仿真测试来进行初步的功能性和兼容性的确认。 #### 自定义命名规则 当涉及到具体的应用场景时,可能还会遇到一些特殊的编码标准需求。此时可以根据项目的要求调整生代码中的变量、函数以及其他实体的名字格式。例如,通过修改Code Mappings Editor里的选项来自定义最终输出的结果[^2]。 #### 实现选择结构 如果应用场合涉及条件判断,则可以选择适当的方式表达分支逻辑。比如利用Switch Case语句者是If Action Subsystem等组件构建复杂的控制流程图。这样做不仅有助于提高程序效率而且可以使源码更加清晰易读[^3]。 #### 使用Data Store Read 和 Data Store Write 接口 最后一步是在设计好的框架内加入实际业务所需的算法计算单元;同时借助Data Store机制实现跨层次间的信息传递功能。这样做的好处是可以让不同级别的子系统之间共享同一份内存空间从而减少不必要的重复开销[^4]。
