在马达驱动上的MOS产品选型分析与应用

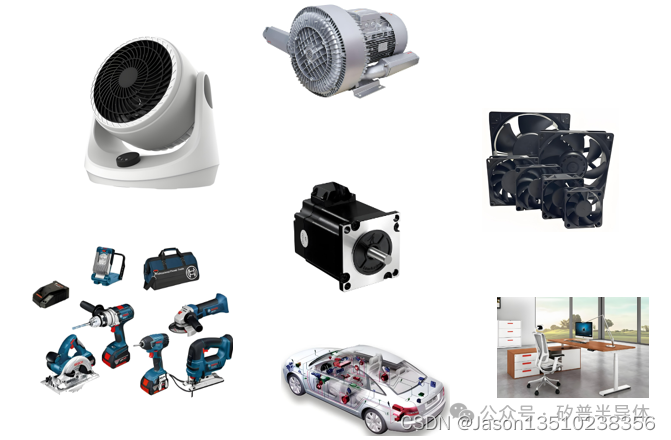

电机的应用非常广泛，可以说大部分动的产品内部都有电机的身影，其主要的应用领域有风机、泵、散热风扇、电动工具、智能家居、以及汽车应用等等。随着各国出台了更加严格的用电标准，节能电机成为了市场关注的热点，而BLDC电机具有高效率、高速率、长寿命等优点，成为了业界关注的重点。近几年随着半导体技术的发展、MCU与驱动组件的普及，使得BLDC电机的总体成本降低了很多，再加上这几年来，永磁新材料、自动控制技术，电力电子技术，特别是大功率开关器件的发展，以及国内高压、高速电机制造技术的提升，BLDC电机得到了长足的发展。

                        1、BLDC简介

   无刷直流电机（BLDC）克服了有刷直流电机的先天性缺陷，以电子换向器取代了机械换向器，所以无刷直流电机既具有直流电机良好的调速性能等特点，又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。无刷直流电机的实质是直流电源输入，采用电子逆变器将直流电转换为交流电，有转子位置反馈的三相交流永磁同步电机。性能上相较一般的传统直流电机有很大优势，是当今最理想的调速电机。

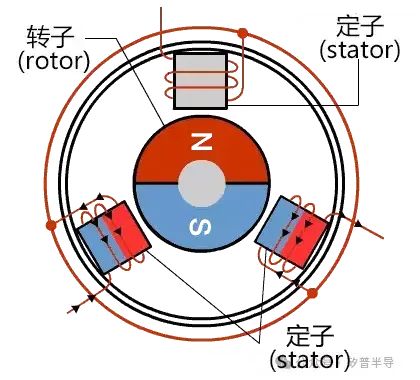

   无刷直流电机主要由用永磁材料制造的转子、带有线圈绕组的定子和位置传感器(可有可无)组成。它和直流电机有着很多共同点，定子和转子的结构差不多(原来的定子变为转子，转子变为定子)，绕组的连线也基本相同。但是，结构上它们有一个明显的区别：无刷直流电机没有直流电机中的换向器和电刷，取而代之的是位置传感器。这样电机结构就相对简单，降低了电机的制造和维护成本，但无刷直流电机不能自动换向(相)，牺牲的代价是电机控制器成本的提高(如同样是三相直流电机，有刷直流电机的驱动桥需要 4 只功率管，而无刷直流电机的驱动桥则需要 6 只功率管)。

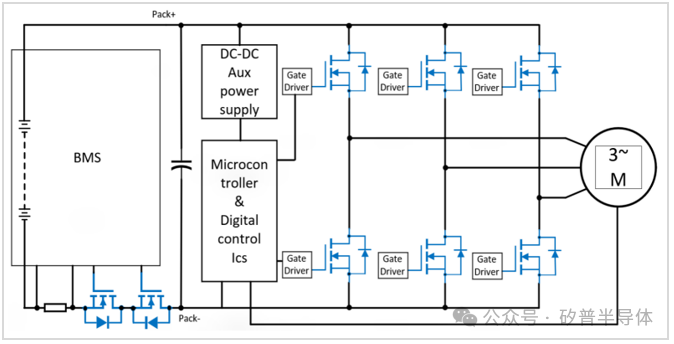

                        2、典型拓扑结构

   矽普中低压MOS产品覆盖 -30V-150V SGT/Trench 产品，有单N、N+P、Dual-N等多种产品类型，适合不同电池供电和电机负载的应用需求。优秀的 Rdson 和 EAS 性能，较低的FOM值提供较高频应用下更优的综合性能。提供PDFN3×3-8L、PDFN5×6-8L、SOP-8L、TO-252-2L/4L 等多种封装供客户选择。

                       3、MOSFET选型推荐

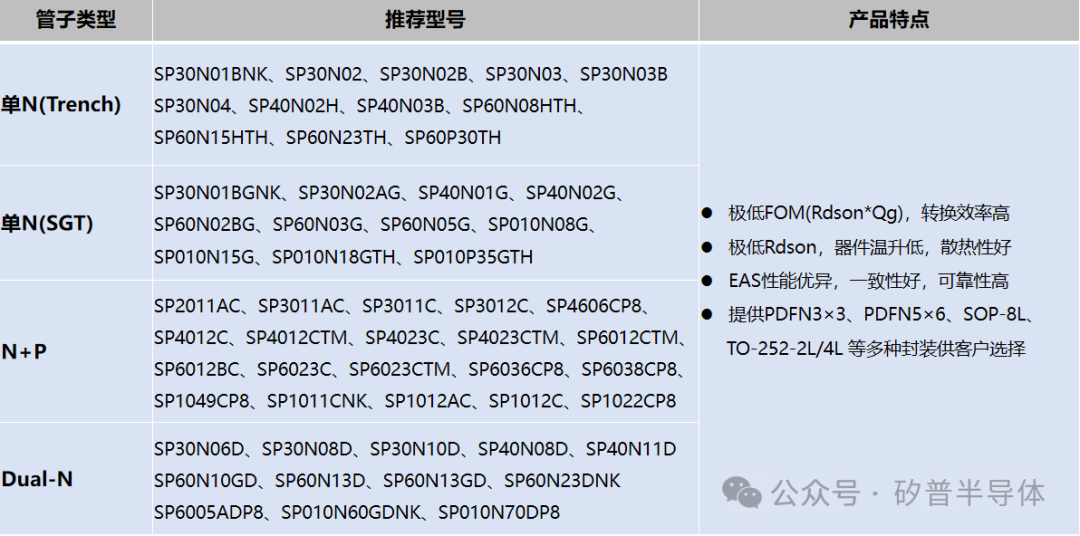

产品选型如下：
