西门子S7-1200 作MODBUS TCP客户端配置方法补充

机型：S7-1200 1214C AC/DC/RLY（目前固件版本为V3.0）
软件版本：STEP7 Professional V13 SP1 Update9

说明：本博文是对西门子官方教程的补充：
MODBUS TCP V3 客户端
未详述的部分可在此文内查看。

PORTAL 配置

将S7-1200设做MODBUS TCP客户端，目前MODBUS库指令的最新版本为V4，但由于机型限制，只能使用V3版本。V3版本和V4版本的配置是有所区别的。

1. 首先需要调用MB_CLIENT通信指令，调用时会自动生成背景DB 。
2. 新建MB_DATA_PTR数据块，作为数据缓冲区，可以为DB块或M存储区。在其内部建立一个数组，用于在通信中存放数据。

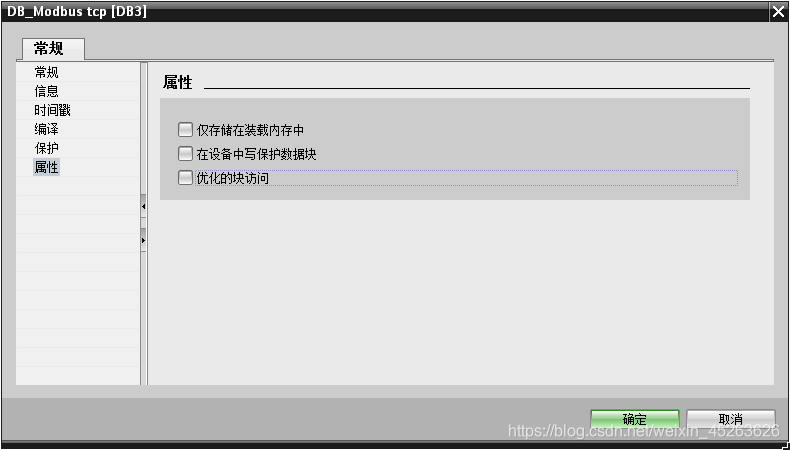

缓冲区为数据块时需要选择“标准与S7- 300/400兼容” ，但实际上一些版本是没有这个选项的，只需要右键DB选择属性，去掉勾选“优化的块访问”，即可达到相同目的。

顺带一提，优化访问的块没有实际地址，所以只能符号寻址。必须去掉该选项，才能保持同例程的一致。

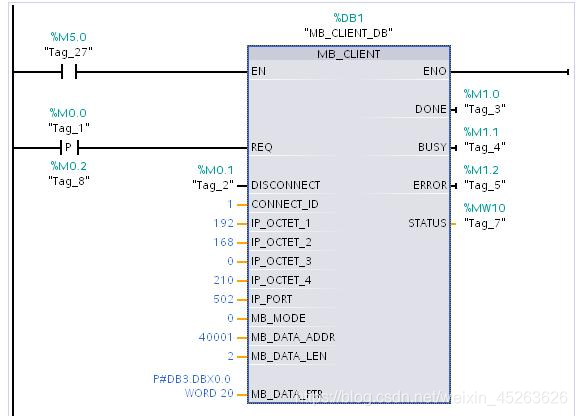

3. 完成MB_CLIENT通信指令的填写。

   图中左下角MB_DATA_PTR必须在创建数据块（并且不勾选优化的块访问）后输入数据才不会报错，填入格式为P#DB3.DBX0.0 WORD 20，不需要敲回车键。

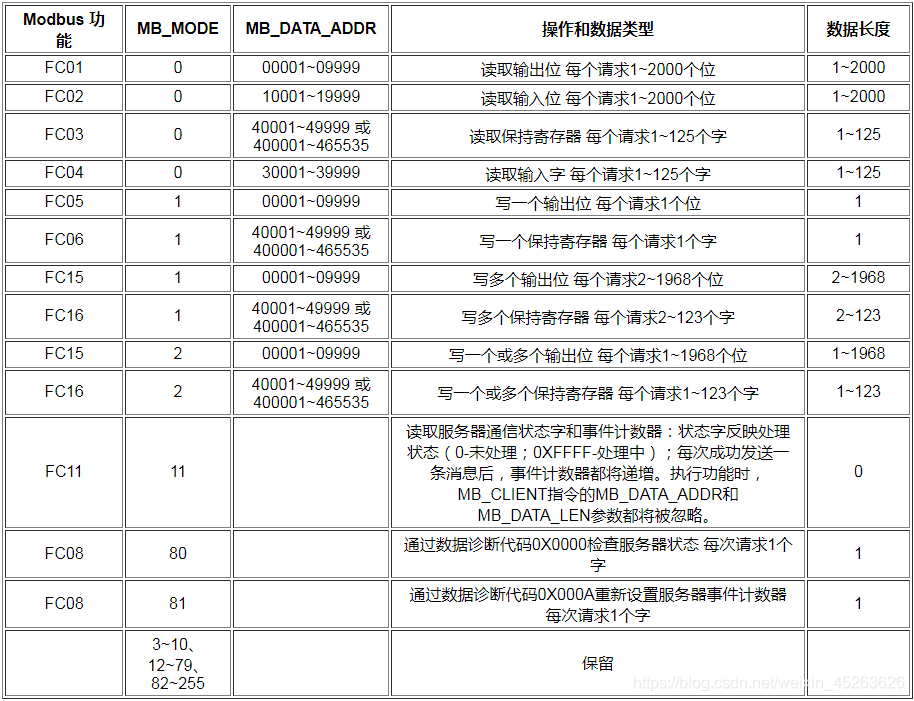

在MB_CLIENT指令中，MB_MODE和MB_DATA_ADDR两个参数组合定义了当前Modbus消息中所用的功能代码；DATA_ADDR还决定了访问数据的起始地址；MB_DATA_LEN决定了数据访问的长度（位数或字数），接受的数据存放在缓冲区。

40001（有些是400001）前面的4并不代表实际数字，Modbus协议中的地址（规约中指的Starting Address）都是从0开始的。40001指的是Hold寄存器第0个，有时候还会写成4001或400001，它在协议中表示为低位0，高位0，40002在协议中为低位1，高位0。依次类推。

MODBUS SLAVE配置

Modbus Slave是从设备仿真器，在此处作为modbus服务器。

下载

在下载之前需配置PLC的IP地址，PLC的IP地址需要与电脑在同一子网。

可通过PROFINET通信口可以实现CPU与编程设备的通信。
编译硬件和软件后（若未编译，下载时也会自动编译），点击下载，在弹出的"扩展下载到设备"对话框中，设置PG/PC接口类型，并在"PG/PC接口"下拉选项中选择编程设备的网卡（此二者通常使用默认选项），点击"开始搜索"。
如果编程设备的IP地址和组态的PLC不在一个网段，会弹出“分配IP地址的选项框”，在弹出的对话框中分别点击"是"和"确定"，可完成添加IP地址。
将工程下载进PLC，完成。

验证

在MODBUS SLAVE中填入测试用的变量值（需要预先创建数据块（并且不勾选优化的块访问）并进行编译）。
下载完成后，启动CPU，在portal中【转到在线】，点击【全部监视】，在监控表中可看到在SLAVE中设置的变量值。

参考资料

MODBUS TCP通信
MODBUS TCP V3 客户端
S7-1200项目的下载
Modbus测试工具ModbusPoll与Modbus Slave使用方法
