​QC快充是什么？一文看懂Qualcomm Quick Charge的规格演变与认证测试​

随着USB Type-C标准升级到Release 2.1（版本2.1），USB Power Delivery（USB供电协议，简称USB-PD）标准也更新至Revision 3.1（修订版3.1），实现48V/5A、240W供电。但目前市面上的主流快充技术仍以高通（Qualcomm）发明的Quick Charge（快速充电技术，简称QC）为主导，并随着高通手机芯片的市场扩张而愈发普及。

高通Quick Charge是什么？发展历程一次看

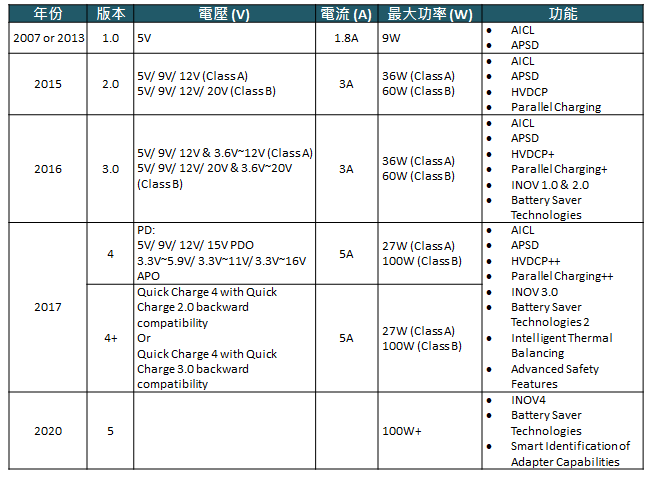

Quick Charge 1.0

关于最早的Quick Charge 1.0问世时间存在争议，高通内部资料有2007年与2013年两种说法。其充电电压固定为5V，最大充电电流为1.8A，可提供最大9W供电。Quick Charge 1.0兼容USB Battery Charging（USB电池充电规范），利用APSD（Automatic Power Source Detection，自动电源检测）识别充电模式，并通过AICL（Automatic Input Current Limit，自动输入电流限制）判断充电电流。

Quick Charge 2.0

2015年推出的Quick Charge 2.0分为两种类别：
• Class A 支持5V/9V/12V三种电压
• Class B 额外增加20V电压，通过提升充电电压（采用HVDCP，High Voltage Dedicated Charging Port，高压专用充电端口）提高效率。

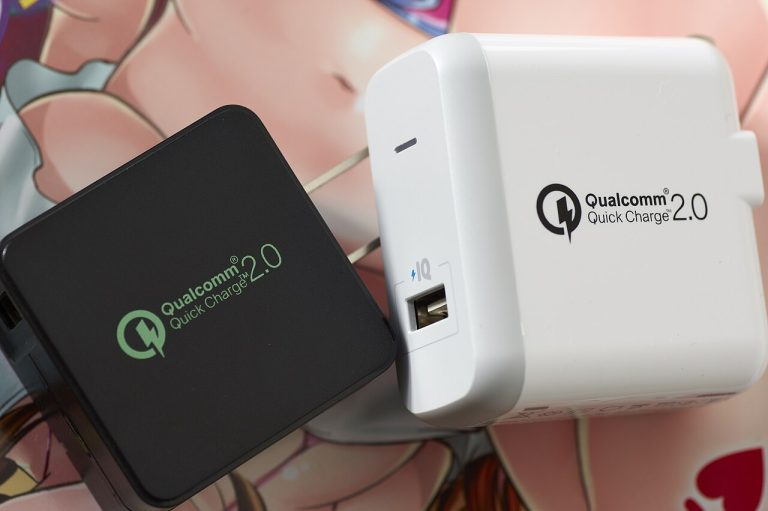

大部分支持QC 2.0的充电器提供1A~2A电流，最高可达3A，使QC 2.0能实现最大36W（Class A）和60W（Class B）供电。除继承APSD和AICL外，QC 2.0还开启了双通道充电模式（Parallel Charging），允许单个充电器通过两个USB电源接口同时为两台设备快充。

Quick Charge 3.0

2016年的QC 3.0采用INOV算法（Intelligent Negotiation for Optimum Voltage，智能最佳电压协商），以200mV为步进动态调整电压（3.6V-20V），配合最高4.6A电流实现最大36W供电。QC 3.0兼容USB-PD协议，并支持HVDCP+（增强版高压专用充电端口）。

Quick Charge 4+

2017年的QC 4+新增Dual Charge技术（双路充电，通过两颗电源管理芯片分流降温），支持USB-PD PPS（Programmable Power Supply，可编程电源）标准，电压调节精度提升至20mV，最高功率提升至100W（20V/5A）。此外引入智能热平衡系统（防止设备局部过热）和高级安全协议（ASB，Advanced Safety Bundle）。

---

注释说明

1. USB-PD：USB Power Delivery，目前主流的通用充电协议，支持双向电力传输和动态电压调整。
2. HVDCP/HVDCP+：高通独家高压快充方案，通过提高电压减少线材损耗。
3. PPS：可编程电源标准，允许充电器以极小步进值（如10mV）调整输出电压。
4. QC 4+：与USB-PD深度融合的版本，避免与欧盟强制推行的USB-C标准冲突。

Quick Charge 3.0

在Quick Charge 2.0之后，高通于2016年推出Quick Charge 3.0。其规格延续QC 2.0的固定充电电压（Class A支持5V/9V/12V，Class B额外支持20V），同时引入更高效的动态电压充电模式（INOV，Intelligent Negotiation for Optimum Voltage，智能最佳电压协商）。

动态电压充电模式可视为USB Power Delivery R3.0 PPS（Programmable Power Supply，可编程电源）的前身，能以200mV为步进调整电压：
• Class A动态范围：3.6V~12V
• Class B动态范围：3.6V~20V
通过动态调压减少充电时间。大部分QC 3.0充电器仍提供1A~2A电流（最高3A），因此最大功率保持与QC 2.0相同的36W（Class A）和60W（Class B）。此外，QC 3.0升级了HVDCP+（增强型高压专用充电端口）、Parallel Charging+（增强型双通道充电），并新增Battery Saver Technologies（电池节能技术）以延长设备续航。

---

Quick Charge 4

随着USB Type-C接口普及，高通在2017年推出QC 4和QC 4+。QC 4通过USB Type-C的CC线（Configuration Channel，配置通道）传输USB-PD协议，支持：
• 固定电压：Class A（5V/9V/12V）与Class B（5V/9V/12V/15V）的PDO（Power Delivery Object，供电对象）
• PPS可调电压：Class A（3.3V_5.9V和3.3V11V）、Class B（3.3V_11V和3.3V16V）的APDO（Adjustable Power Delivery Object，可调供电对象）
借助PPS技术，电压以最小20mV、电流以50mA为步进调整，进一步提升充电效率。

---

Quick Charge 4+

QC 4+向下兼容QC 3.0/2.0，除支持QC 4的USB-PD协议外，还可通过USB接口的D+/D-线（数据线）进行充电电压协商。QC 4/4+强化了以下功能：
• HVDCP++（第三代高压充电端口）
• Parallel Charging++（增强型双通道充电）
• INOV 3.0（智能调压算法升级）
• Battery Saver Technologies 2（第二代电池节能技术）
新增Intelligent Thermal Balancing（智能散热平衡）与Advanced Safety Features（高级安全功能），确保充电安全。

---

Non-USB Charging Methods规范

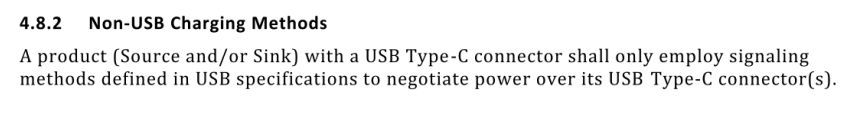

需特别注意：根据USB Type-C规范第4.8.2章节和USB Compliance Updates（USB合规性更新），若使用USB Type-C接口，仅能通过USB-IF（USB Implementers Forum，USB标准化组织）制定的规范协商供电（即USB Battery Charging R1.2、USB Type-C和USB-PD规范）。

因此：

1. QC 4+充电器若通过D+/D-线通信，则无法通过USB-IF认证。

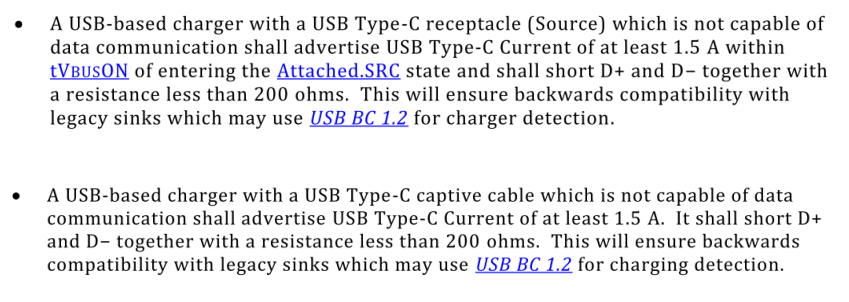

2. QC 4充电产品若为仅供电设备（无数据传输功能），其USB Type-C接口（母头或公头）需将D+/D-线短路（电阻≤200Ω），强制支持USB Battery Charging R1.2以通过认证。

---

Quick Charge 5

2020年推出的QC 5在本质上与QC 4/4+差异不大，主要改进：
• 充电速度：0~50%电量仅需5分钟，15分钟充满
• 散热机制：充电全程温度≤40℃

---

---

Quick Charge 2.0供电端认证测试

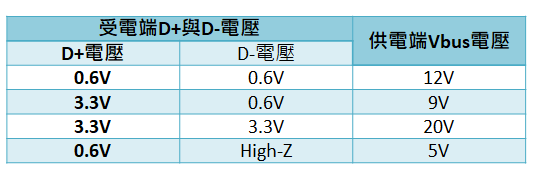

QC 2.0通过HVDCP（高压充电）提升效率，其电压输出由受电端（设备）的D+/D-线电压电平（Voltage Level）组合决定：

测试方法：验证供电端是否进入QC 2.0通信模式，需检测D+/D-线的电压信号是否符合协议要求。

---

注释说明

1. CC线：USB Type-C接口中用于协商供电协议和设备角色的专用通信通道。
2. PDO/APDO：USB-PD协议中定义的供电能力描述参数，APDO支持动态调整。
3. USB-IF认证：确保设备符合USB标准的强制性测试，未认证产品可能存在兼容性或安全隐患。
4. D+/D-短路：通过物理连接数据线强制进入基础充电模式，避免协议冲突。

---

测试项一

1. 初始状态验证
   • 当供电端接入电源（交流或直流）后，其D+/D-线保持短路（short），Vbus（供电电压）按USB规范输出标准5V。

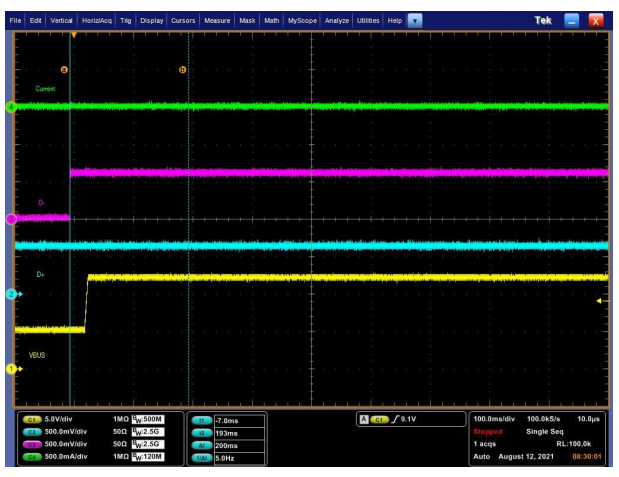

   • 在D+线施加2V电压，由于D+/D-短路（符合USB Battery Charging DCP识别方法），D-线也应检测到2V电压，表明未进入Quick Charge（以下简称QC）协议通信模式。


---

测试项二

1. QC 5V模式触发验证
   • 对D+施加6V电压，并监测D-线（此时D+/D-仍应短路）。

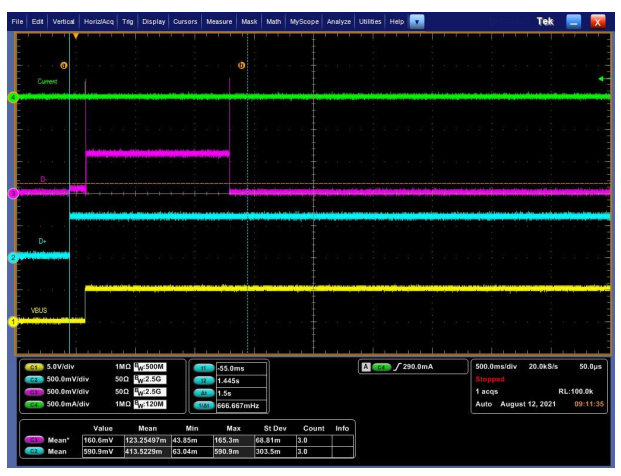

   • 等待5秒后，D+/D-断开（open），D-电压应降至0V（High-Z，高阻抗状态），表明进入QC 5V通信模式，此时Vbus需稳定在4.75V~5.25V范围内。

测试项三

1. 等待最小200ms后，D+维持6V电压，对D-施予0.6V电压。
2. 等待200ms后，确认供电端进入Quick Charge 12V沟通模式。

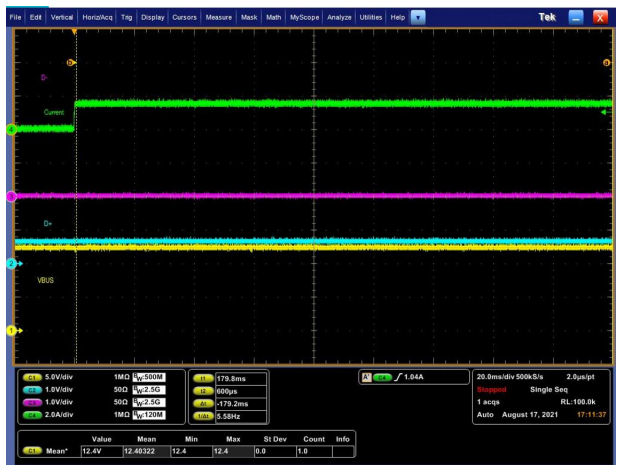

3. 对供电端抽载至少500mA，此时Vbus 12V需维持在80V~13.20V之间。

4. 对D+施予3V电压，D-维持0.6V电压。

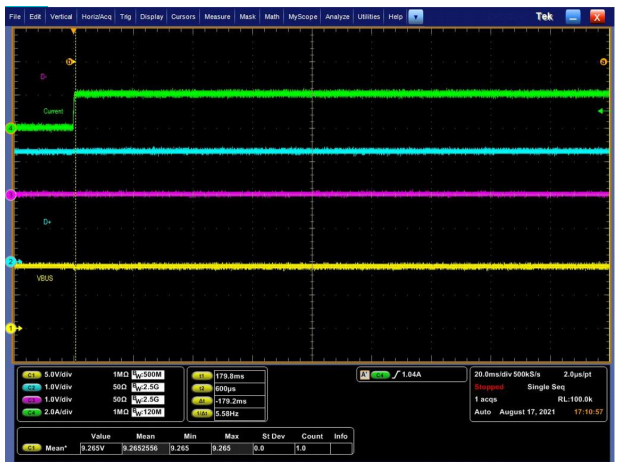

5. 等待200ms后，确认供电端进入Quick Charge 9V沟通模式。

6. 对供电端抽载至少500mA，此时Vbus 9V需维持在10V~9.90V之间。

以下步骤7到9因为没有Class B (20V)供电端可以测试。
7. 如果供电端支持20V充电电压输出，则D+维持3V电压，对D-施予3.3V电压。
8. 等待200ms后，确认供电端进入Quick Charge 20V沟通模式。
9. 对供电端抽载至少500mA，此时Vbus 20V需维持在00V~22.00V之间。

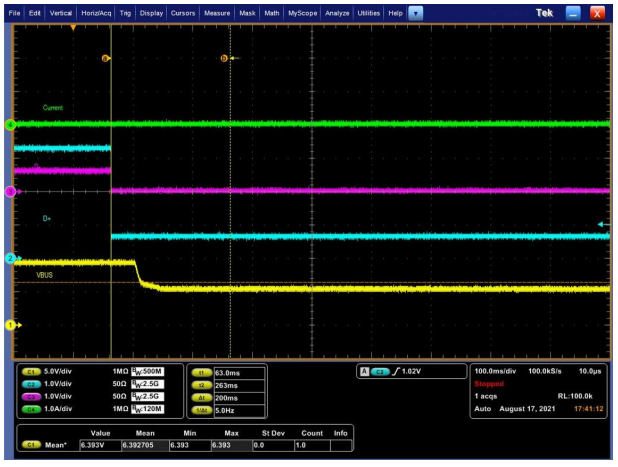

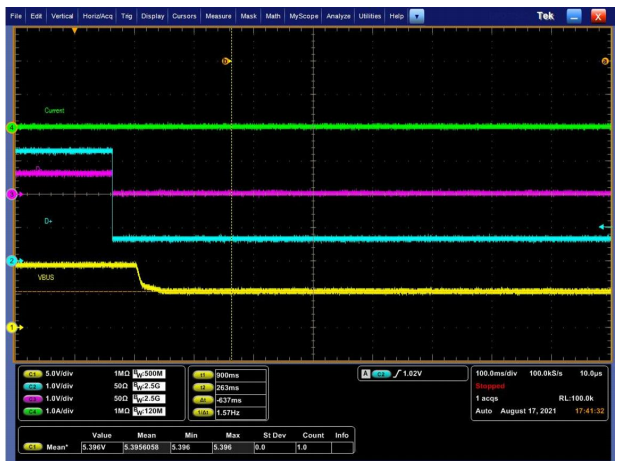

10. 对D+施予6V电压，D-则维持High-Z。
11. 等待200ms后，确认供电端进入Quick Charge 5V沟通模式。

12. 对供电端抽载至少500mA，此时Vbus 5V需维持在75V~5.25V之间。

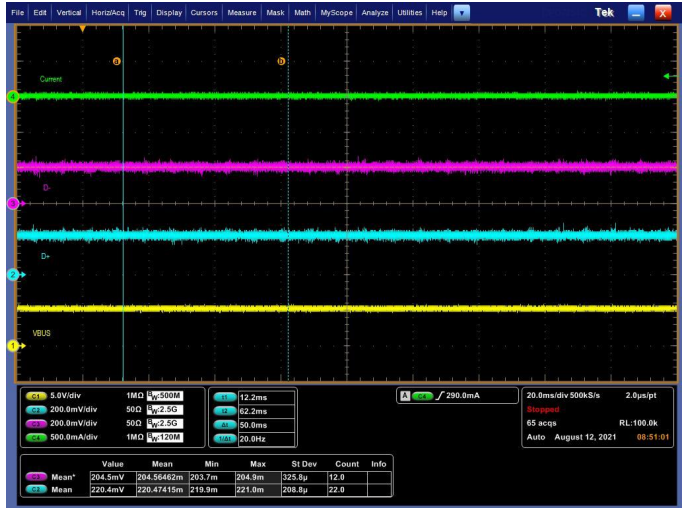

CH1: Vbus电压，CH2: D+，CH3: D-，CH4: Vbus电流

---

测试项四

1. 如果供电端为Class A，则切换成Quick Charge 12V沟通模式 (D+: 0.6V，D-: 0.6V)；如果供电端为Class B，则切换成Quick Charge 20V沟通模式 (D+: 3.3V，D-: 3.3V)。

2. 等待200ms后，直接将D+与D-的电压移除。

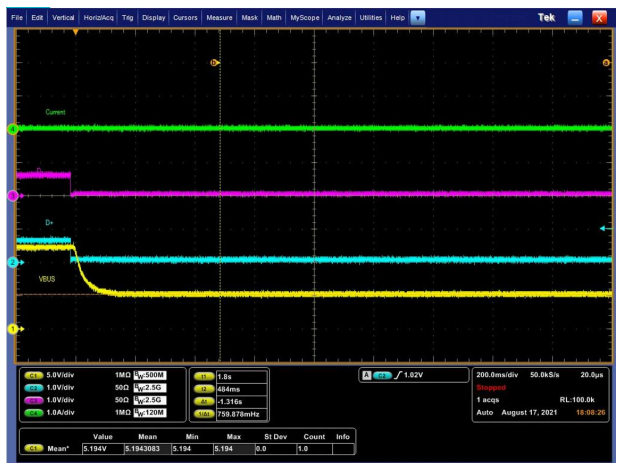

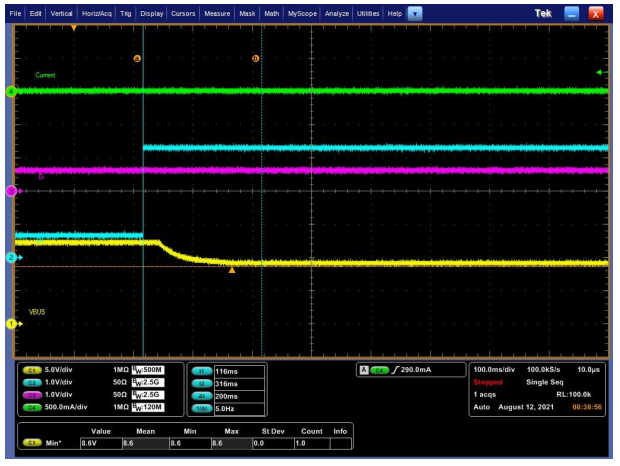

3. 等待500ms后，供电端的D+/D-应该短路（short）在一起，Vbus依照USB规范为标准5V输出，此时在D+给予2V电压。

4. 因为供电端的D+/D-短路在一起（USB Battery Charging DCP的识别方法），故供电端的D-也应该检测到2V电压，代表正常离开Quick Charge沟通模式。

至此Quick Charge 2.0的测试就算全部完成。测试不算复杂，只要能用任意函数发生器（Arbitrary Function Generator，简称AFG）编出相应的波形就不会有问题。

---

Quick Charge 3.0供电端认证测试

1. 新增Continuous Mode（连续调压模式）验证
   • 触发原理：利用QC 2.0保留的D+0.6V/D-3.3V组合，重新定义电压信号以进入动态调压模式。
   • 测试步骤
   ◦ 通过D+6V/D-3.3V触发Continuous Mode，初始Vbus保持5V。
   ◦ 降压测试：D-连续5次从3V降至0.6V（间隔2ms），观察Vbus是否降至3.75V~4.25V。
   ◦ 升压测试：D+连续30次从6V升至3.3V（间隔2ms），观察Vbus是否升至5V~11.5V。

表3：Quick Charge 3.0受电端与供电端电压搭配

D+ 电压	D- 电压	供电端输出电压	备注
0.6V	3.3V	动态调整（±200mV）	进入Continuous Mode
3.3V	0.6V	动态调整（±200mV）	进入Continuous Mode
6V	0V	5V	标准5V模式
3V	0.6V	9V	Quick Charge 9V模式
0.6V	0.6V	12V	Quick Charge 12V模式
3V	3.3V	20V	Quick Charge 20V模式

---

注释说明

1. Continuous Mode
   • 通过D+或D-的电压变化（0.6V↔3.3V）触发动态调压模式，以200mV为步进调整输出电压。
   • 目的：优化充电效率，减少充电时间。

2. 动态调压原理
   • 升压：D+从0.6V升至3.3V（或D-从3.3V降至0.6V），输出电压上升200mV。
   • 降压：D+从3.3V降至0.6V（或D-从0.6V升至3.3V），输出电压下降200mV。

3. 电压搭配
   • 通过D+/D-的不同电压组合，触发不同的输出电压模式（如5V/9V/12V/20V）。

---

以下是补充的测试波形和协议时序图说明，供参考：

---

测试波形说明

1. Continuous Mode 调压波形
   • D+波形：
   ◦ 从0.6V升至3.3V（2ms脉冲），触发输出电压上升200mV。
   ◦ 从3.3V降至0.6V（2ms脉冲），触发输出电压下降200mV。
   • D-波形：
   ◦ 从3.3V降至0.6V（2ms脉冲），触发输出电压上升200mV。
   ◦ 从0.6V升至3.3V（2ms脉冲），触发输出电压下降200mV。
   • Vbus波形：
   ◦ 动态调压过程中，电压以200mV为步进变化，范围根据模式（如3.6V~20V）调整。

2. Quick Charge 2.0/3.0 协议握手波形
   • D+波形：
   ◦ 6V触发QC 5V模式，3V触发QC 9V模式，0.6V触发QC 12V模式。
   • D-波形：
   ◦ 0V触发QC 5V模式，0.6V触发QC 12V模式，3.3V触发QC 20V模式。
   • Vbus波形：
   ◦ 输出电压根据协议切换（如5V→9V→12V）。

---

协议时序图

1. Quick Charge 3.0 Continuous Mode 时序图

   D+电压: 0.6V ────────────────┬─── 3.3V ────────────────┬─── 0.6V ────────────────
   D-电压: 3.3V ────────────────┴─── 0.6V ────────────────┴─── 3.3V ────────────────
   Vbus电压: 5V ────┬─── 5.2V ────┬─── 5.4V ────┬─── 5.6V ────┬─── 5.8V ────


   • 说明：通过D+/D-的脉冲变化，Vbus以200mV为步进动态调整。

2. Quick Charge 2.0 电压切换时序图

   D+电压: 6V ────────────────┬─── 3V ────────────────┬─── 0.6V ────────────────
   D-电压: 0V ────────────────┴─── 0.6V ────────────────┴─── 0.6V ────────────────
   Vbus电压: 5V ────────────────┬─── 9V ────────────────┬─── 12V ────────────────


   • 说明：通过D+/D-的不同电平组合，触发输出电压切换（5V→9V→12V）。

---

测试设备配置

1. 示波器设置

   通道	信号	量程设置	触发条件
   CH1	Vbus电压	20V/div	边沿触发（上升沿）
   CH2	D+	2V/div	电平>5V
   CH3	D-	2V/div	电平>0.5V
   CH4	Vbus电流	1A/div（50Ω分流器）	无

2. 任意函数发生器（AFG）设置
   • 生成D+/D-的脉冲波形（如0.6V↔3.3V，2ms脉冲）。
   • 触发模式：边沿触发，同步Vbus电压变化。

---

测试要点

1. Continuous Mode 调压测试
   • 验证D+/D-脉冲与Vbus电压变化的同步性。
   • 确保电压步进精度为200mV，误差≤±10%。

2. 协议握手测试
   • 验证D+/D-电平组合与Vbus电压切换的正确性。
   • 确保电压切换延迟≤200ms，电压波动≤±5%。

---

测试工具与限制说明

1. 关键设备
   • AFG（Arbitrary Function Generator，任意函数发生器）：用于生成D+/D-的特定电压波形。
   • 示波器：推荐使用2.5GHz带宽的泰克示波器（Tektronix Oscilloscope），但低阶型号亦可满足需求。
2. 合规性限制
   • 根据USB Type-C规范，使用非USB-IF快充协议（如QC 4+通过D+/D-通信）的设备无法获得USB-IF认证。
   • 仅供电设备需将D+/D-短路（电阻≤200Ω）以强制兼容USB Battery Charging R1.2。

---
