【电源芯片】TPS63020升降压芯片-电池放电

TSP6020芯片介绍

一、芯片特性

•输入电压：1.8V-5.5V

•可调整的输出电压 1.2V-5.5V

•输出电流：当输入电压大于2.5V时，输出电压为3.3V时，电流2A

•转换效率高：工作静态电流：25µA ，带模式选择的节能模式

•平均电流模式buck-boost转换：模式之间的自动转换

•安全可靠的操作特性：具有过热、过压保护，停机期间断开负载回路

TPS6302x设备为由双电池或三电池碱性、镍镉或镍氢电池、单电池锂离子或锂聚合物电池、超级电容器或其他供电轨供电的产品提供电源解决方案。

支持高达3 A的输出电流。

当使用电池时，它们可以放电到2 V以下。buck-boost变换器基于固定频率的脉宽调制（PWM）控制器，使用同步整流以获得最大效率。

在低负载电流下，转换器进入节能模式，以在较宽的负载电流范围内保持高效率。

可以禁用省电模式，强制转换器以固定的开关频率运行。开关中的最大平均电流限制在4 a的典型值。

输出电压可使用外部电阻分压器进行编程，或固定在芯片内部。可以禁用转换器，以最大限度地减少蓄电池电量消耗。停机期间，负载与蓄电池断开。

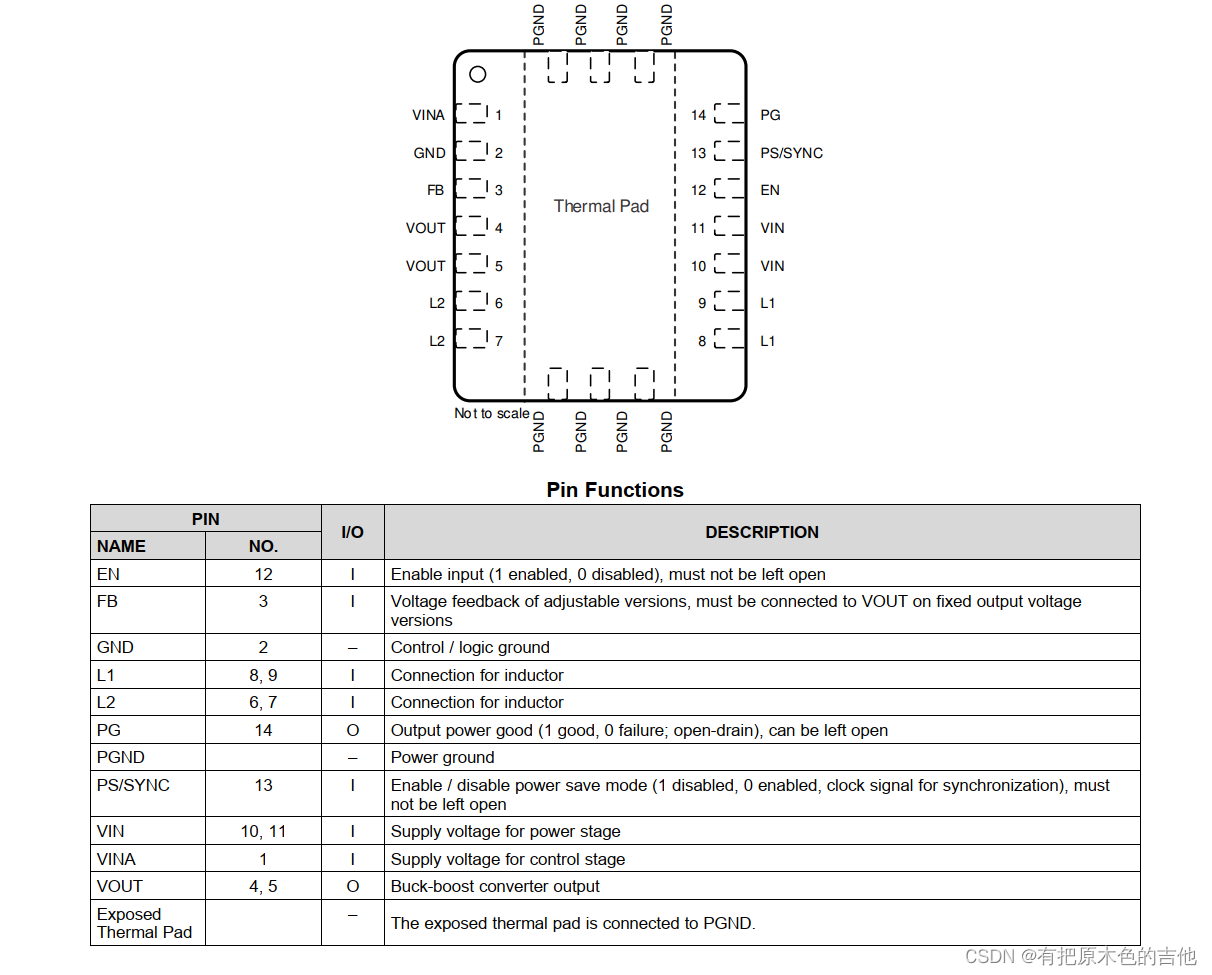

二、芯片引脚功能

EN: 启用输入（1启用，0禁用）不能为悬空状态

FB:可调版本的电压反馈，必须连接到固定输出电压版本的VOUT

GND:控制逻辑接地

L1:电感器连接

L2:电感器连接

PG:输出功率良好（1良好，0故障；漏极开路），可以保持打开状态

PGND:电源接地

PS/SYNC:启用/禁用省电模式（1禁用，0启用，同步时钟信号）不能为悬空状态

VIN:输入电压

VINA:控制级电源电压

VOUT:Buck-boost变换器输出

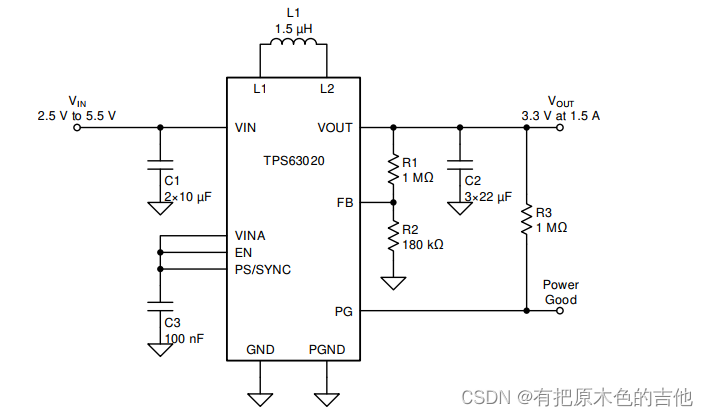

三、典型应用

设置输出电压

TPS63020输出电压由外部电阻分压器设置。
电阻分压器必须连接在VOUT、FB和GND之间。反馈电压 V_FB 为500 mV标准值
低压侧电阻器R2（FB和GND之间）必须保持在200 k的范围内

$VOUT=\left(\frac{R1}{R2}+1\right)\ast VFB$

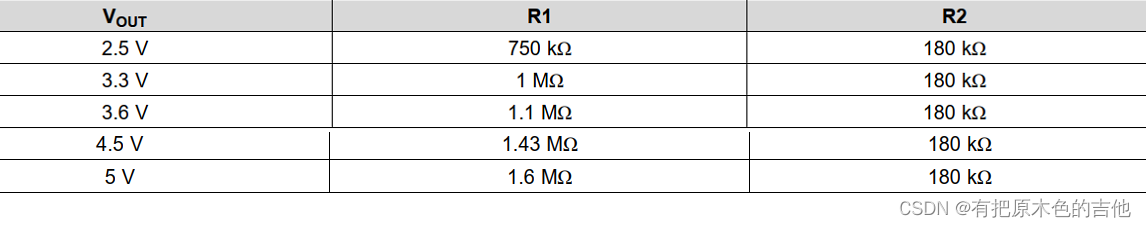

推荐配置：

电感器选择

电感器的选择受以下几个参数的影响：

•电感器纹波电流

•输出电压纹波

•转换点进入省电模式

•效率

为了提高效率，电感器必须具有较低的直流电阻，以将传导损耗降至最低。特别是在高开关频率下，铁芯材料对效率有很大影响。当使用小型片式电感器时，效率降低的主要原因是电感器芯损耗较高。在选择合适的电感器时，需要考虑这一点。

电感器值决定电感器纹波电流。电感值越大，电感纹波电流越小，变换器的导通损耗越低。相反，电感器值越大，负载瞬态响应越慢。

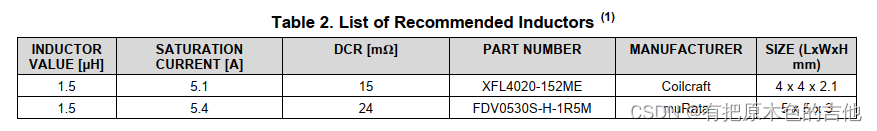

推荐电感1.5UH

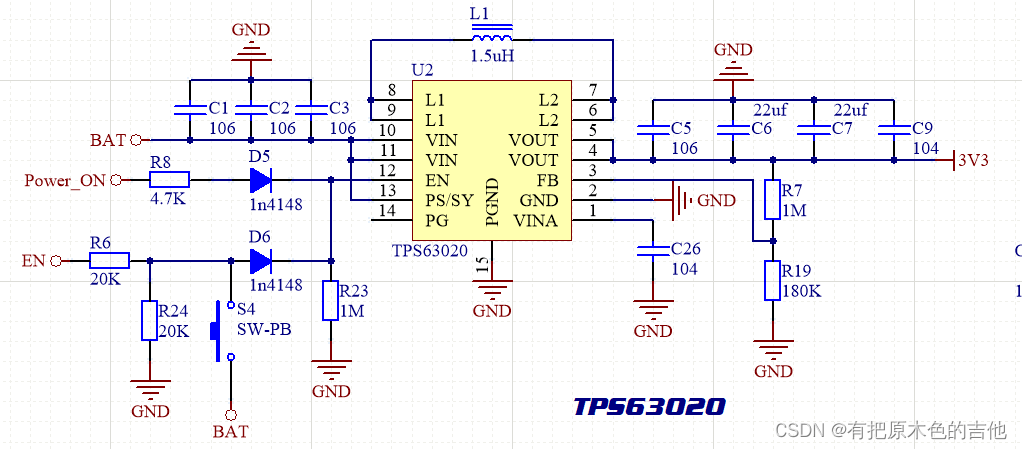

AD原理图
