【LDO稳压器】SOT23-5封装-RT9193-RT9013-LP2992-LP5907设计

最新推荐文章于 2022-11-12 16:37:49 发布
最新推荐文章于 2022-11-12 16:37:49 发布
阅读量1.6w 收藏 112
点赞数 16
分类专栏： 电源设计 文章标签： 单片机 stm32 物联网 嵌入式硬件 c语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45829708/article/details/124869633
版权

LDO线性稳压器

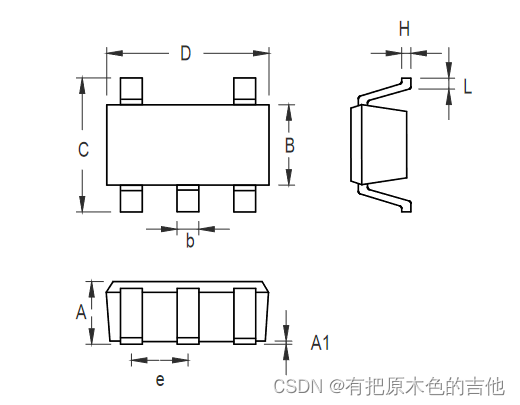

下面介绍四款SOT23-5封装的ldo线性稳压器RT9193-RT9013-LP2992-LP5907

一、RT9013-33GB 稳压器LDO芯片 3.3V/500mA输出

输入电压范围：2.2V至5.5V
低压差：输出电流500mA时为250mV

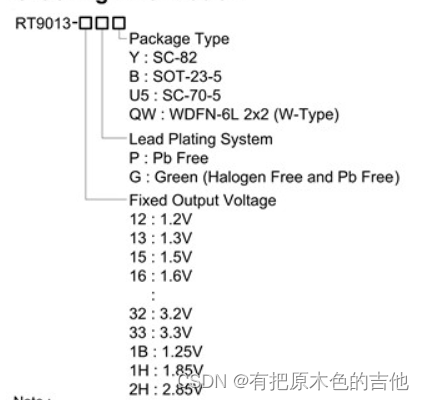

RT9013命名规则

在这里插入图片描述

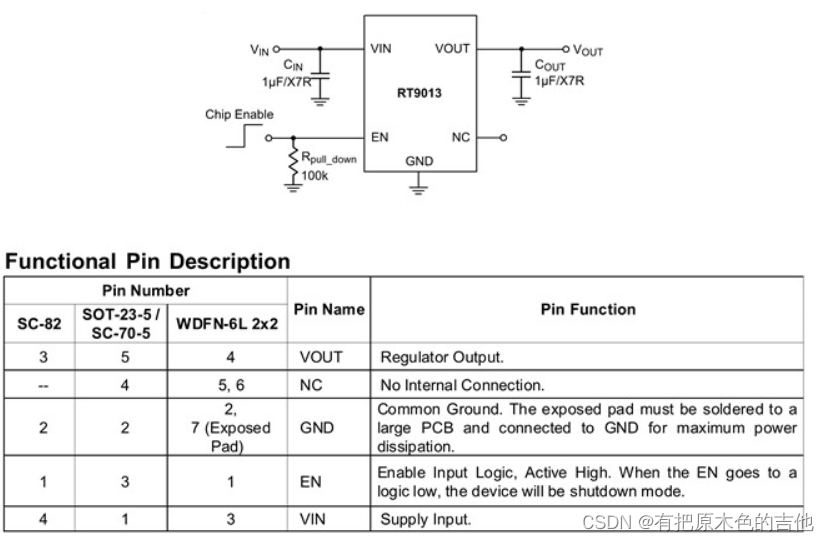

RT9013引脚功能

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述典型电路图
在这里插入图片描述

二、RT9193-33GB 稳压器LDO芯片 3.3V/300mA输出

命名规则如上。
引脚功能如同上。
电路原理图如同上。

二者的区别在于输出的电流不一样，9013输出电流为300mA

在这里插入图片描述

三、LP5907MFX-3.3 低压降稳压器芯片 250mA输出

•输入电压范围：2.2 V至5.5
•输出电流为250mA

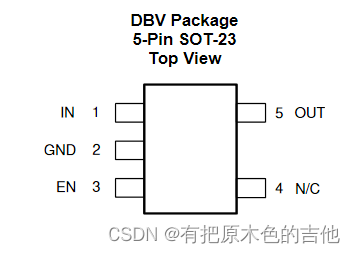

引脚说明
IN： 输入电压；在该输入端连接1μF电容器。

OUT：输出电压；连接最小1μF低ESR电容器，输出连接到负载电路

EN：启用输入；该引脚上的低电压将禁用设备，调节器将进入睡眠模式。该引脚上的高电压可启用该设备。

GND： 公共接地

N/C：无内部电气连接。

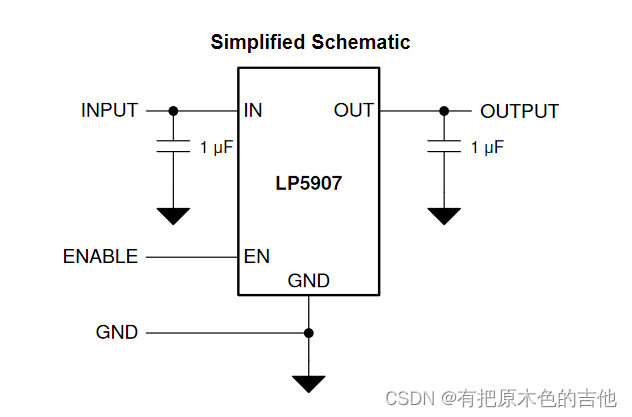

典型应用
在这里插入图片描述

典型电路原理图一样
在这里插入图片描述

四、LP2992-3.3V 低压降稳压器芯片 250mA输出

•输入电压范围：2.2 V至16
•输出电压范围：1.5 V至5 V
•输出电流为250mA

引脚说明
IN： 输入电压；在该输入端连接1μF电容器。

OUT：调节输出电压。该引脚需要一个输出电容器来保持稳定性。

ON/OFF：启用输入；该引脚上的低电压将禁用设备，调节器将进入睡眠模式。该引脚上的高电压可启用该设备。

GND： 公共接地

BYPASS： 旁路电容器，低噪音运行。

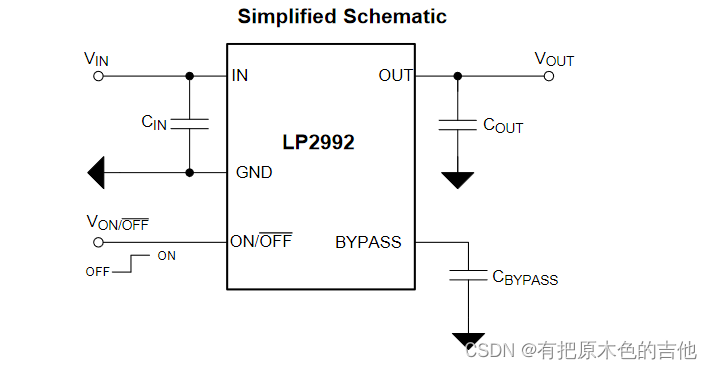

典型应用：
在这里插入图片描述

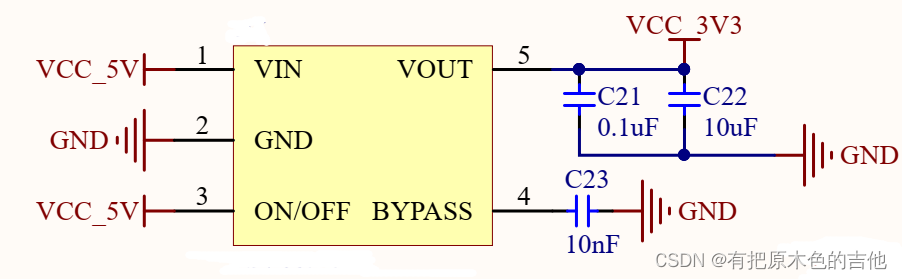

典型电路原理图一样
在这里插入图片描述
