技术背景

为了更好的保证RSTP协议在网络不稳定的情况下，尽可能的保证流量的正常转发，在标准协议中新增了4种保护功能。



保护机制	应用端口	作用
BPDU保护	边缘端口	边缘端口收到BPDU后，把边缘端口shutdown
根保护	指定端口	一旦收到更优的BPDU，把端口进入Discarding
环路保护	根端口或预备端口	如果根端口或预备端口长时间收不到来自上游设备的BPDU报文时，端口会进入Discarding状态，角色切换为指定端口，不转发报文，从而不会在网络中形成环路
TC保护	全局	在单位时间内，只处理指定次数的TC BPDU报文





BPDU保护

解释：

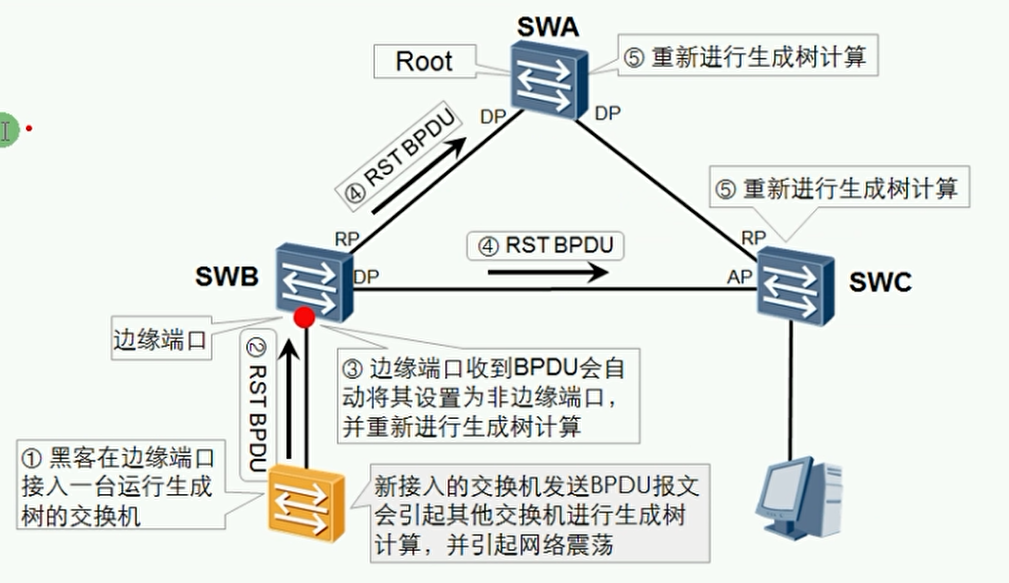

• 黑客接入一台可以运行STP的交换机
• （如图）SWB设备的边缘端口转换为普通端口
• 网络中所有运行STP的交换机重新选举根桥
• 造成网络震荡

解决办法

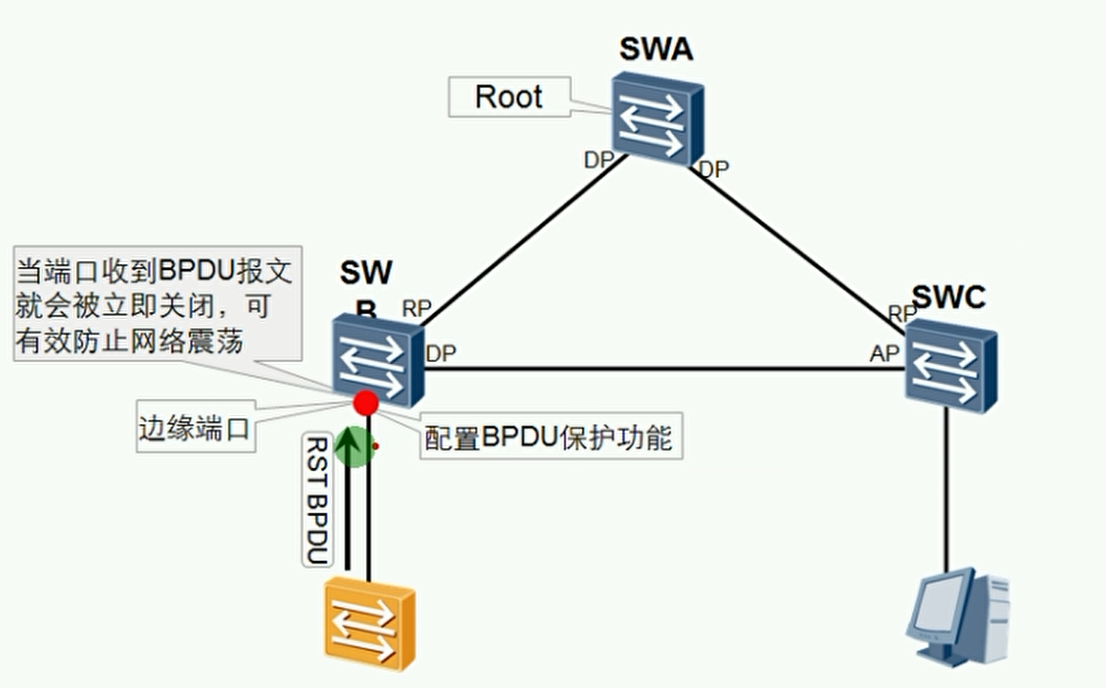

• 当边缘端口收到BPDU数据包时，直接把该边缘端口DOWN掉



命令



命令	备注
stp bpdu-protection	开启边缘端口的BPDU保护（全局模式配置）
error-down auto-recovery cause bpdu-protection interval 30	配置error-down自动恢复时间，默认关闭
display error-down recovery	验证error-down自动恢复





根保护

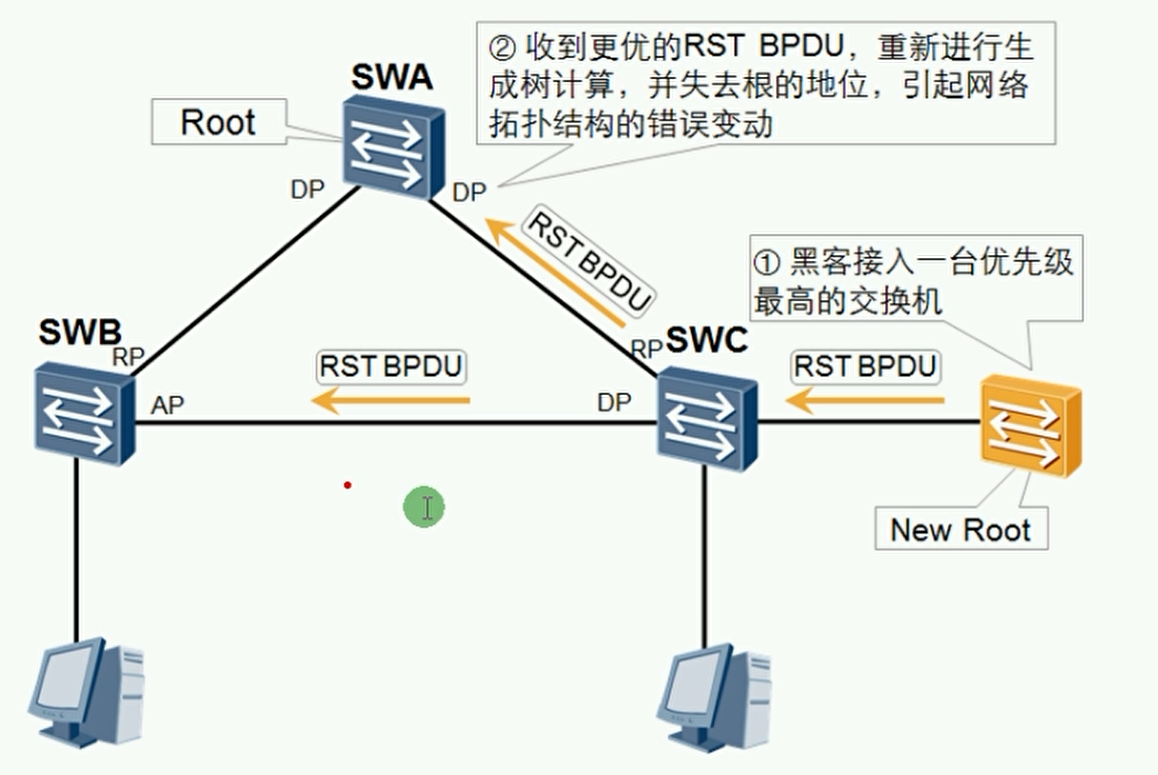

• 黑客接入一台优先级最高的交换机到运行在STP协议的交换网络中
• 网络中所有运行STP设备的交换机都会认为该交换机为根桥
• 网络中所有数据包都会通过根桥发送出去
• 信息不可靠

解决办法

• 将端口开启根保护，如果收到更优的BPDU数据包，则将状态改为Discarding（不转发，不学习），直到该端口不会收到更优的BPDU数据包时，才会把端口状态改回Forwarding。



命令



命令	备注
stp root-protection	开启端口根保护，只在指定端口上配置生效



环路的产生

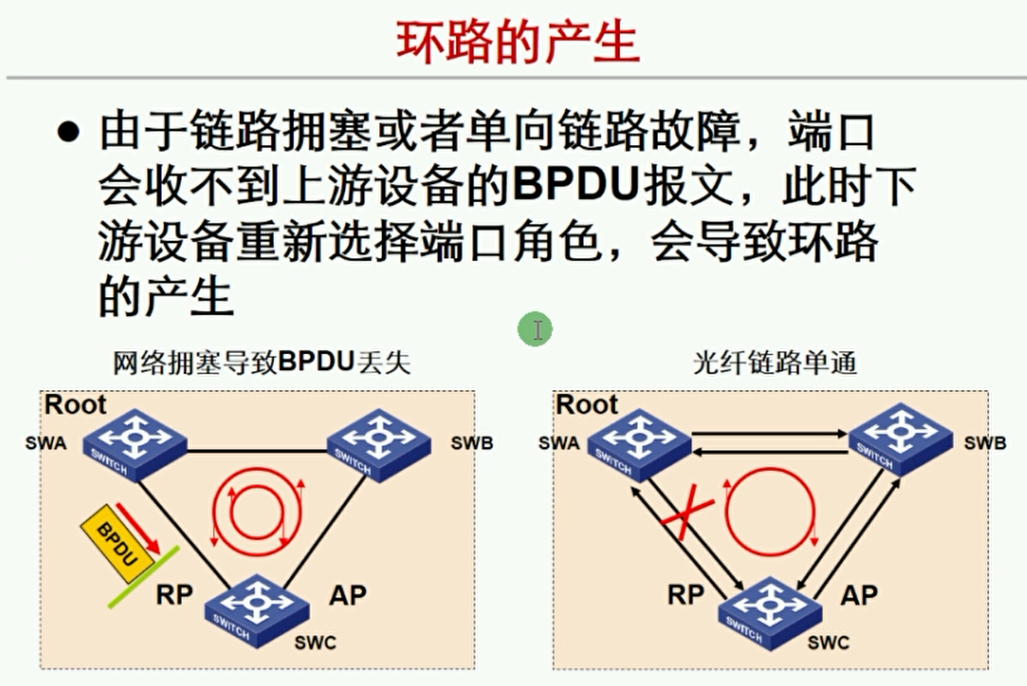

由于链路拥塞或者单向链路故障，端口会收不到上游设备的BPDU报文，此时下游设备重新选择端口角色，会导致环路的产生。



环路保护机制

• 一般在根或预备端口配置
• 配置了环路保护的端口，当接收不到上游设备发送的BPDU报文时，环路保护生效
• 如果该端口与参与了STP计算，则不论其角色如何，该端口在所有实例都将处于Discarding状态

命令

命令	备注
stp loop-protection	开启端口环路保护





TC保护

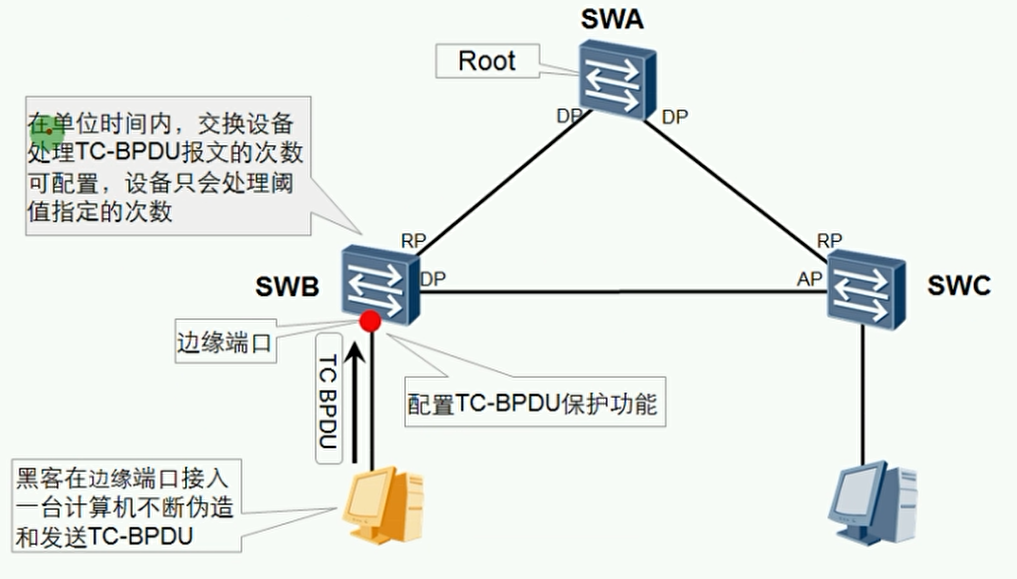

黑客接入，不断发送TC-BPDU造成网络中运行STP的交换机不断清空某端口的MAC信息，造成网络震荡

处理方式：

开启TC保护，在指定时间内处理指定次数的TC报文



命令



命令	备注
stp tc-protection	开启TC保护
stp tc-protection interval 10	配置处理阈值所需的时间，默认为2
stp tc-protection threshold 5	配置阈值，默认为1





推荐方案

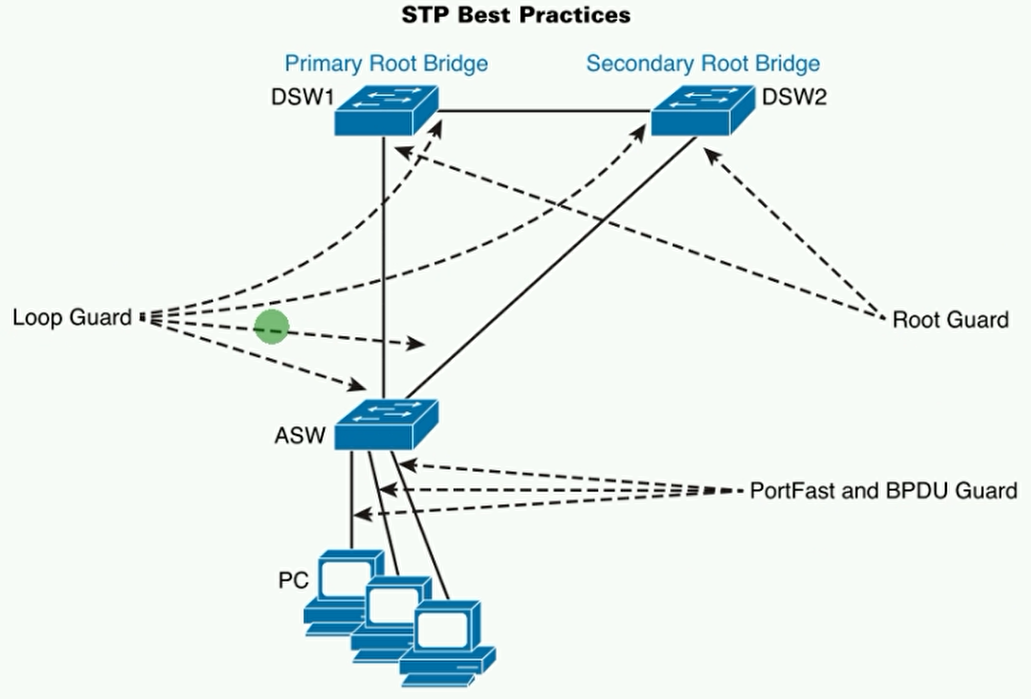

• 在根桥上开启环路保护和根保护
• 在边缘端口开启边缘保护和BPDU保护
