Unity结合HTC Vive开发之VRTK抓取物体进行吸附以及对吸附进行检测

场景搭建

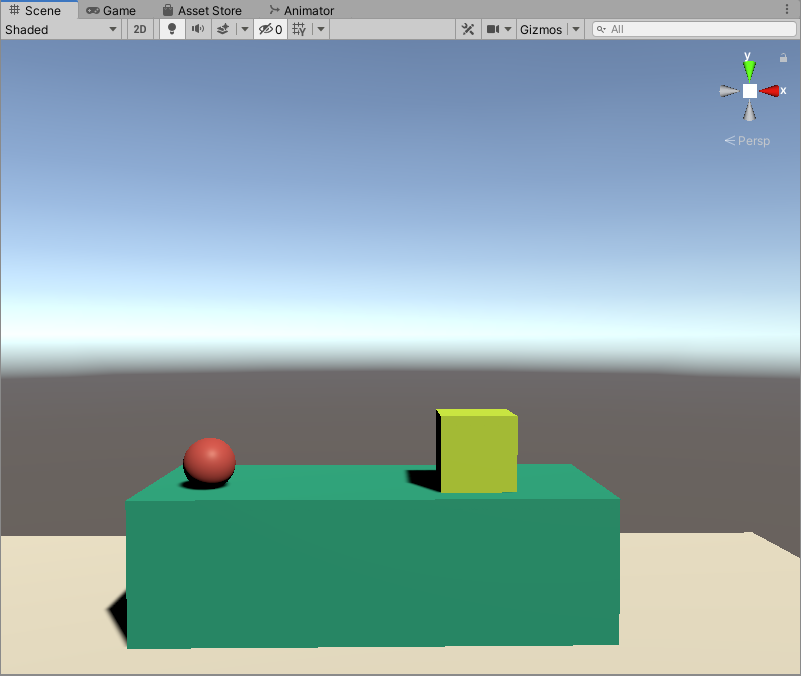

搭建如图的效果,需要实现的效果:将圆球拿到Cube范围内时,Cube范围高亮,如松下Grab键,圆球自动吸附到Cube所在位置。






吸附效果制作

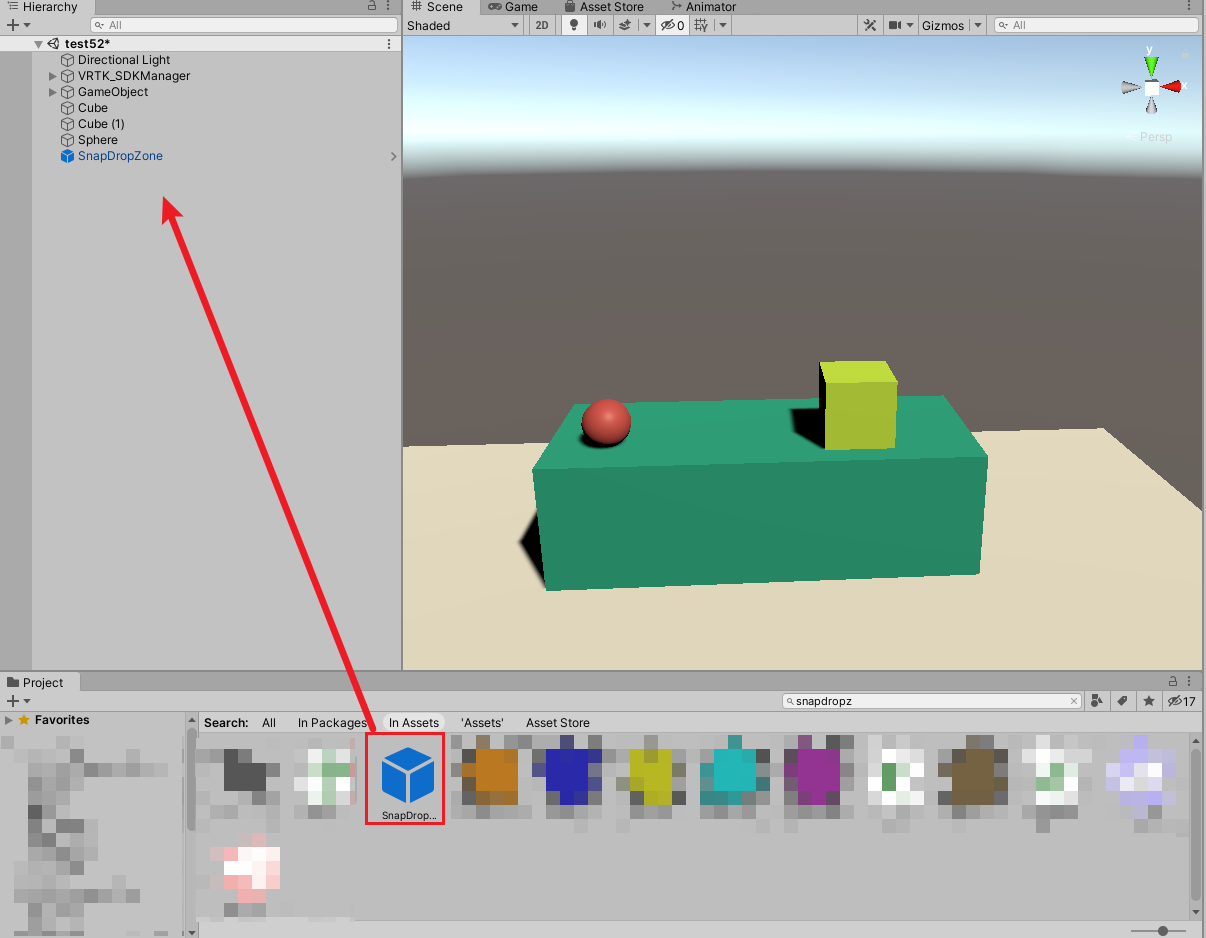

  1. 在Project面板中,搜索SnapDropZone,将预制体拖动到Hierarchy面板中;image.png

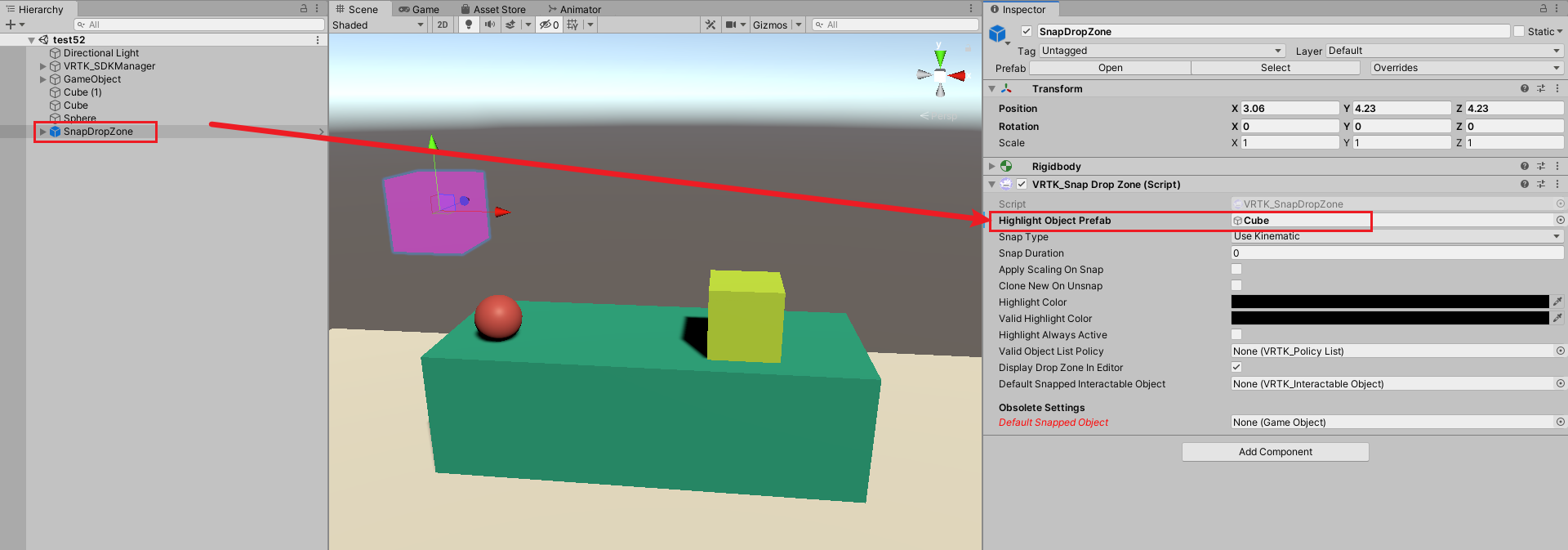

  2. 点击SnapDropZone,将场景中的黄绿色Cube拖动到SnapDropZone下的VRTK_SnapDropZone组件下的HightlightObjectPrefab上,如图


注释:场景中黄绿色的Cube只是用于检测"放过去高亮的形状",SnapDropZone作用是当检测到指定物体在该范围内,SnapDropZone高亮;

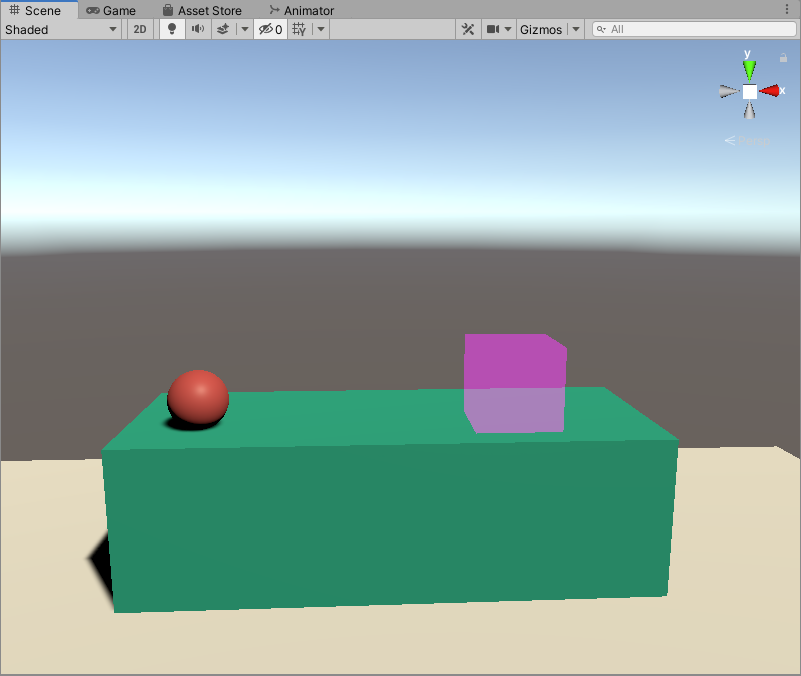

  1. 调整SnapDropZone位置,去掉黄绿色Cube的显示;image.png

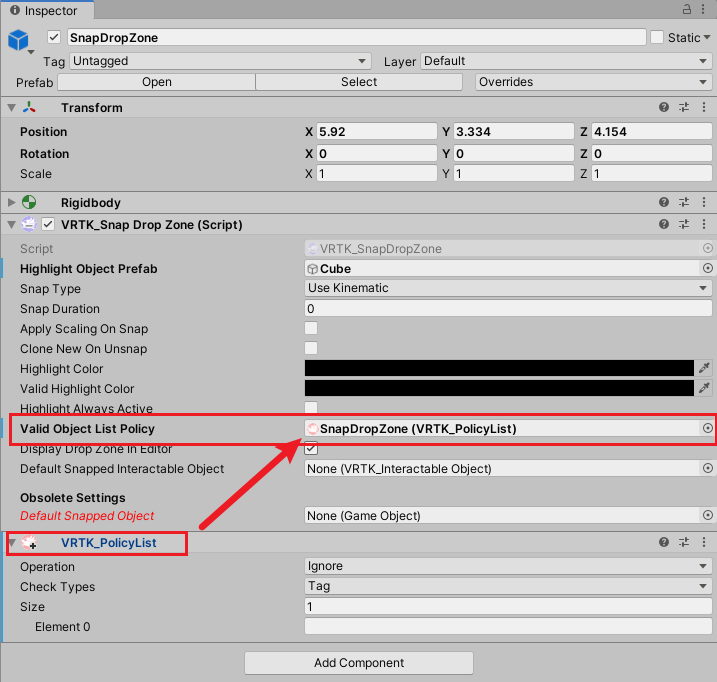

  2. 点击SnapDropZone,添加VRTK_PolicyList组件,将VRTK_PolicyList组件拖动到VRTK_SnapDropZone组件下的ValidObjectListPolicy上。image.png

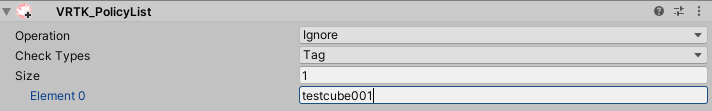

  3. 在SnapDropZone下的VRTK_PolicyList下添加Element0值(这里的值作用是只允许指定的Tag放在这个范围时候高亮)。image.png
  4. 将场景中圆球添加Tag,testcube001image.png
  5. 修改VRTK_PolicyList的Operation选项为Include

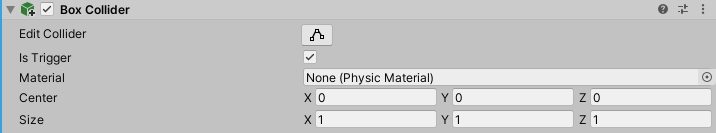

  6. 添加BoxCollider,通过调整Size,来控制需要放进来的范围具体大小;并勾选IsTriggerimage.png
  7. 调整VRTK_SnapDropZone下HighlightColor颜色,控制放过去后高亮的颜色

给圆球添加抓取

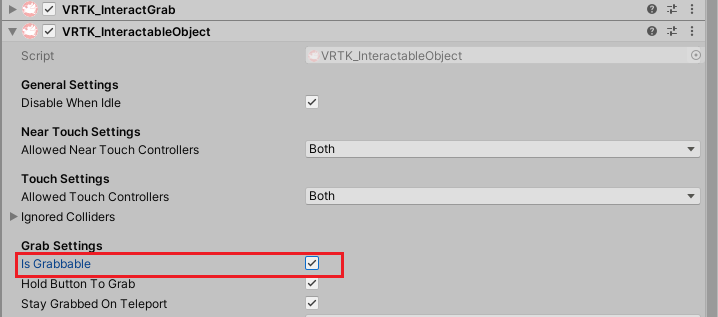

点击圆球,添加以下两个组件,并将VRTK_InteractableObject组件下的IsGrabbable选项勾选上






测试






对吸附事件做检测

以本案例为例,如需获取圆球是否进入到指定区域/离开指定区域/放置在指定位置/拿开在指定位置,可以通过在SnapDropZone预制体上添加"VRTK_SnapDroopZone_UnityEvents"组件,它下面的On Object Entered Snap Drop Zone等四个监控事件分别对应上述提到的四种触发动作。

注:以上的四种检测事件仅当物体进入/离开指定区域或指定位置时生效,默认情况下不会生效(即:当物体在默认位置还未进入到指定区域时,不会执行检测事件)

下面以两个案例进行讲解:

检测物体进入到指定区域

给SnapDropZone预制体添加VRTK_SnapDroopZone_UnityEvents组件,在SnapDropZone添加脚本TestSnap,程序片段如下:

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class TestSnap : MonoBehaviour
{
    public void TestSnapone()
    {
        Debug.Log("qqqqqqqqqqqqqqqqqqqqqqqqq");
    }
}

在On Object Entered Snap Drop Zone添加检测事件,将SnapDropZone赋值给Object位置,脚本选择为新添加的TestSnap.TestSnapone,如下:

运行后,当物体在指定区域内,也就是说一旦高亮,就会输出qqqqqqqqqqqqqqqqqqqqqqqqq,达到预期效果。



检测多个物体放置在指定区域,触发其他事件

先说明一下逻辑:

(在每个物体上创建一个第三方脚本,存放一个bool类型值) -> 当物体进入到指定位置后,让该bool值为true -> 最后获取多个物体上的第三方脚本中的bool类型值 -> 如均为true -> 则触发指定事件



制作部分:

  1. 将之前创建的圆球复制一个出来,更改一下材质球便于区分;
  2. 复制SnapDropZone,修改VRTK_PolicyList中的Element0值,使指定圆球只能放在指定区域;
  1. 修改第二个圆球的tag;
  2. 在原SnapDropZone上添加脚本ControllerRedQiuBool,在类中写publi
  1. c bool a;在另一SnapDropZone上添加脚本ControllerBlueQiuBool,添加同样的内容;
  2. 在ControllerRedQiuBool脚本中,添加后的事件,ControllerBlueQiuBool脚本同理;
    public void Snap()
    {
        a = true;
    }
  1. 添加当物体放置在指定区域后的触发动作

  1. 在场景中添加一个空物体,添加PanDuan组件,用于判断当两物体指定脚本中的bool值均为true时,进行下一步触发动作,整体代码如下:
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class PanDuan : MonoBehaviour
{
    public GameObject red;
    public GameObject blue;

    // Start is called before the first frame update
    void Start()
    {

    }

    // Update is called once per frame
    void Update()
    {
        bool _redBool = red.GetComponent<ControllerRedQiuBool>().a;
        bool _blueBool = blue.GetComponent<ControllerBlueQiuBool>().a;

        if (_redBool==false && _blueBool==false)
        {
            Debug.Log("NNNNNNNNNNNNNN");
        }

        if (_redBool==true && _blueBool==true)
        {
            Debug.Log("YYYYYYYYY");
        }
    }
}

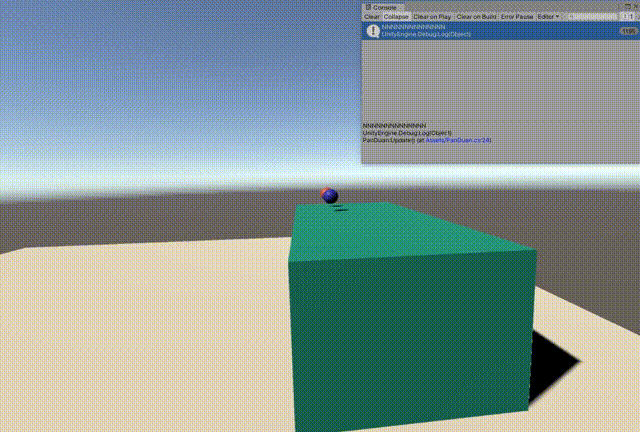

  1. 运行调试,默认情况下,由于两物体指定的bool值为false,则默认输入NNNN并持续输出;当两物体其中一个bool值为true,则NNN停止输出;当两物体bool值均为true,则输出YYYYY;











如有错误,欢迎指正
