SolidWorks中装配图转三维点云（.pcd格式）

已于 2023-04-06 15:29:08 修改
阅读量4.4k 收藏 30
点赞数 3
文章标签： 3d
于 2023-04-06 15:21:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45864714/article/details/129975620
版权

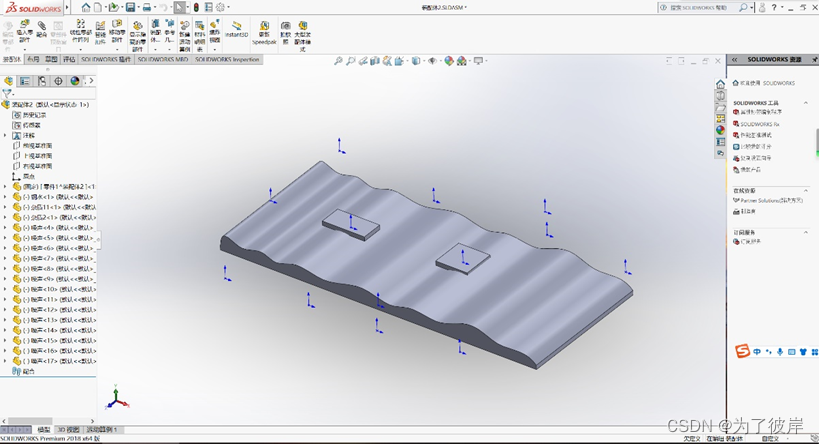

1.打开装配体

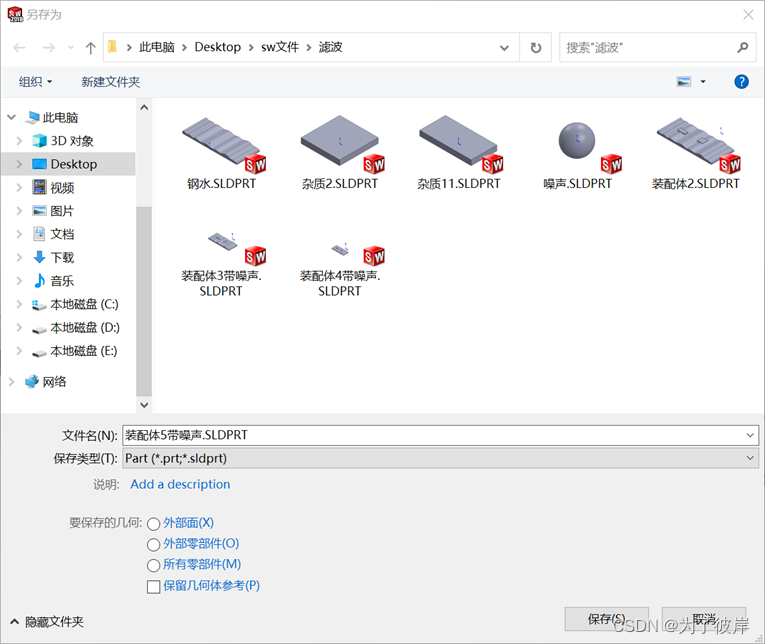

2.另存为part类型
在这里插入图片描述

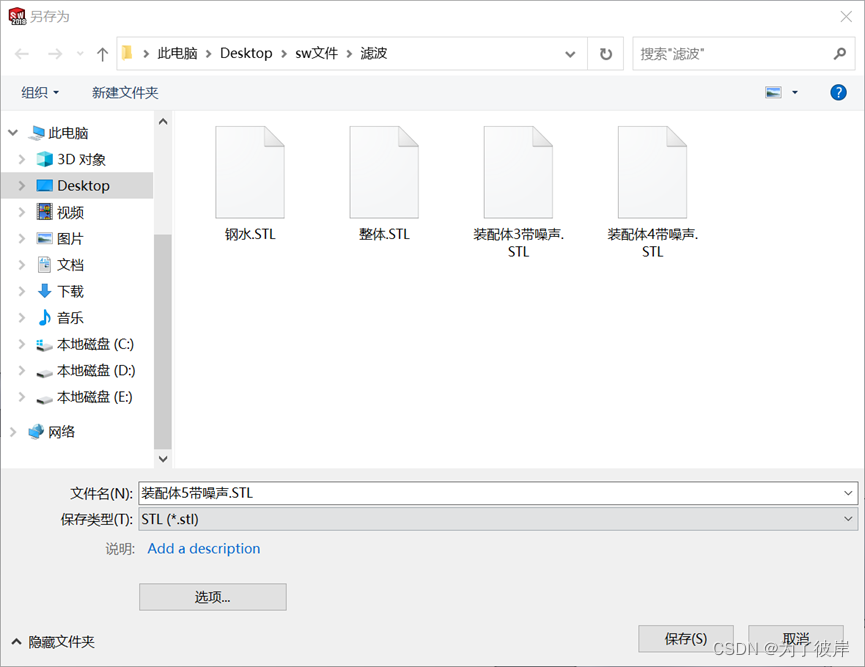

3.打开刚存好的part类型的装配体，再另存为STL格式
在这里插入图片描述

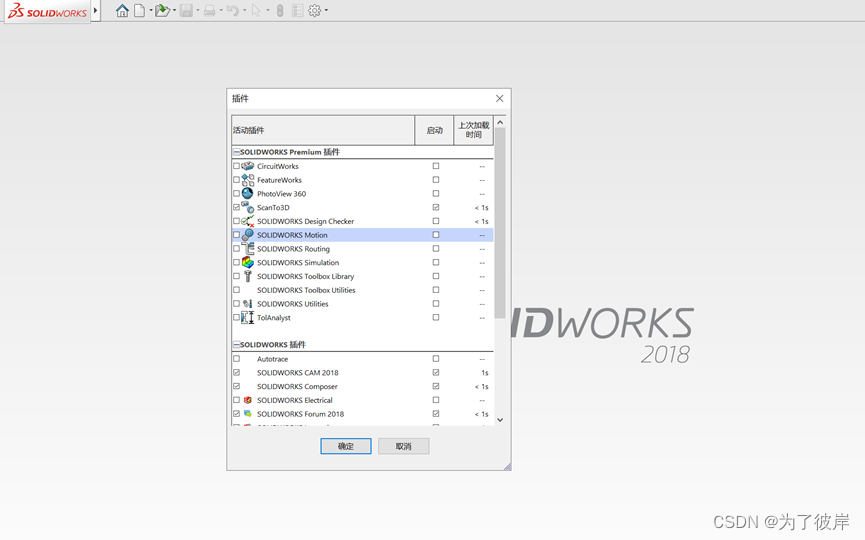

4.打开SolidWorks中的插件，勾选ScanTo3D
在这里插入图片描述
5.打开文件在格式里选在ScanTo3D网格文件，再打开第三步保存的STL格式的文件
在这里插入图片描述

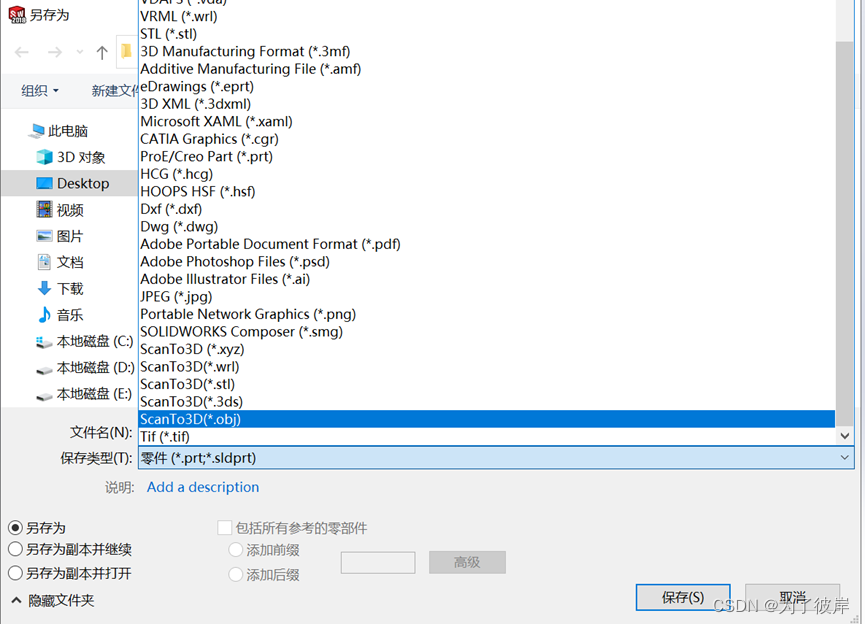

6.将第五步打开的文件再另存为.obj格式
在这里插入图片描述

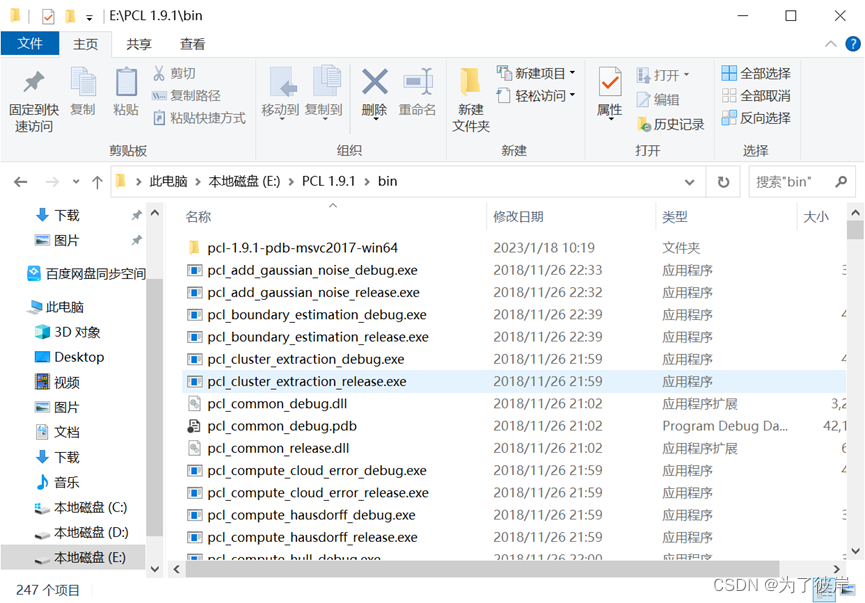

7.找到安装好的pcl文件，找到bin目录
在这里插入图片描述

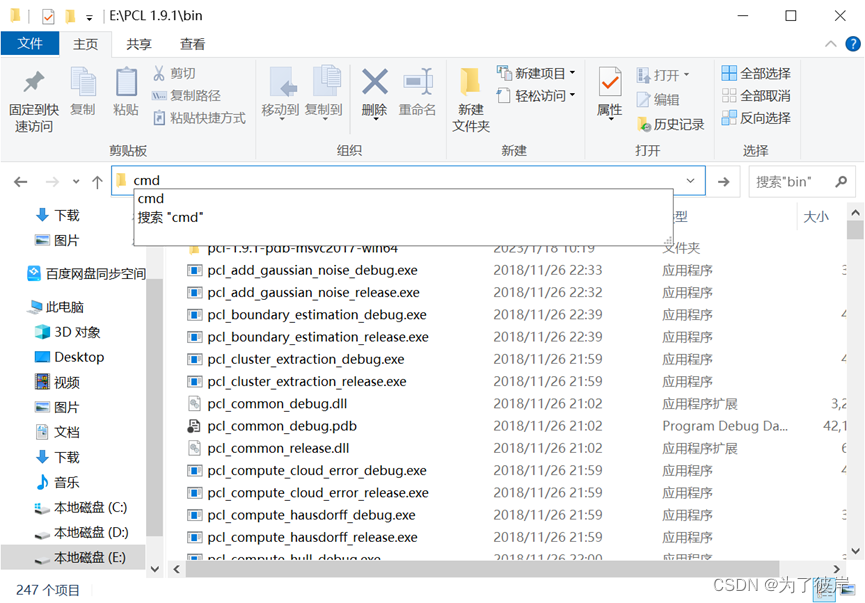

8.在导航栏中输入cmd，回车，进入Windows系统CMD命令行
在这里插入图片描述

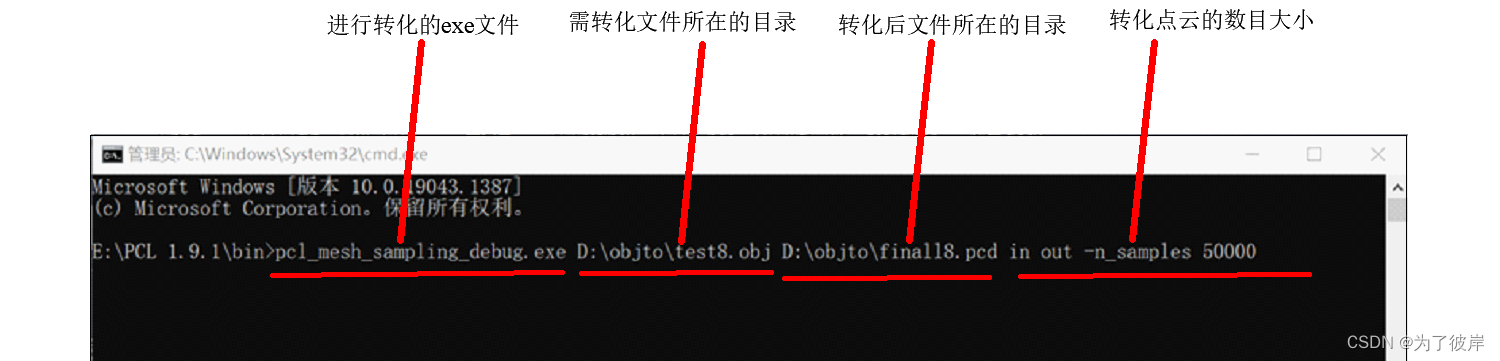

9.输入下图中的命令即可
在这里插入图片描述
