图卷积神经网络笔记——第六章：（1）基于PyTorch的时序数据处理（交通流量数据）

在前面说了PyG这个框架，但是这个框架处理数据其实没那么简单，并且有时候我们想要改变底层的图卷积框架时就无能为力了，所以这一章说一下用PyTorch怎么写出图卷积并且实现交通流量数据的预测。但在这之前，需要先处理好需要的数据。
下一小节：链接

一、数据来源

数据来自美国的加利福尼亚州的洛杉矶市，第一个CSV文件是关于节点的表示情况，一共有307个节点，第二个npz文件是交通流量的文件，时间范围是两个月（2018.1.1——2018.2.28），每5分钟测一次。

下载地址：

链接：https://pan.baidu.com/s/1GlssEHKgf9agTRsdhPPuRA
提取码：q7v9

二、数据分析

在处理数据之前，先看看拿到的数据长什么样子，我们可视化数据看看：

import numpy as np
import matplotlib.pyplot as plt

def get_flow(file_name): # 将读取文件写成一个函数

    flow_data = np.load(file_name) # 载入交通流量数据
    print([key for key in flow_data.keys()]) # 打印看看key是什么

    print(flow_data["data"].shape)  # (16992, 307, 3)，16992是时间(59*24*12)，307是节点数，3表示每一维特征的维度（类似于二维的列）
    flow_data = flow_data['data'] # [T, N, D]，T为时间，N为节点数，D为节点特征

    return flow_data

# 做工程、项目等第一步对拿来的数据进行可视化的直观分析
if __name__ == "__main__":

    traffic_data = get_flow("PeMS_04/PeMS04.npz")
    node_id = 10
    print(traffic_data.shape)

    plt.plot(traffic_data[:24*12, node_id, 0])  # 0维特征
    plt.savefig("node_{:3d}_1.png".format(node_id))

    plt.plot(traffic_data[:24 * 12, node_id, 1])  # 1维特征
    plt.savefig("node_{:3d}_2.png".format(node_id))

    plt.plot(traffic_data[:24 * 12, node_id, 2])  # 2维特征
    plt.savefig("node_{:3d}_3.png".format(node_id))

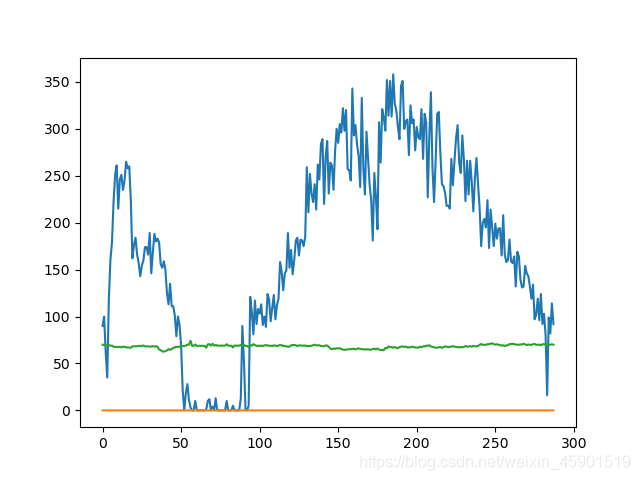

运行结果如下：

所以可得出：每个节点有三个特征，但是其他两个节点基本是平稳不变的，所以我们只取第一维特征。

三、数据处理

1、读入数据并取需要的特征

前面说了，只取第一维特征，并且为了后面方便，将节点的维度放在第一维，所以重写的get_flow()函数如下：

import csv
import torch
import numpy as np
from torch.utils.data import Dataset

def get_flow(file_name):

    flow_data = np.load(file_name)
    print([key for key in flow_data.keys()])
    print(flow_data["data"].shape)  # (16992, 307, 3)，16992是时间(59*24*12)，307是节点数，3表示每一维特征的维度（类似于二维的列）

    flow_data = flow_data['data'].transpose([1, 0, 2])[:, :, 0][:, :, np.newaxis]  # [N, T, D],transpose就是转置，让节点纬度在第0位，N为节点数，T为时间，D为节点特征
    # 对np.newaxis说一下，就是增加一个维度，这是因为一般特征比一个多，即使是一个，保持这样的习惯，便于通用的处理问题

    return flow_data

2、数据集处理：写成PyTorch所需要的数据集的类

说明：下面的所有代码都在traffic_dataset.py文件中，我为了说明把几个函数分开了，运行的时候只需要全复制到一个.py文件中即可。

（1）读入邻接矩阵

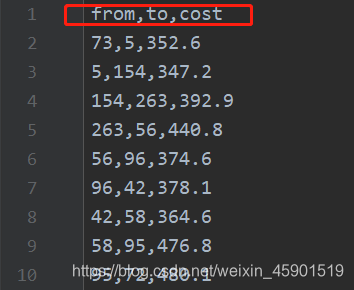

首先当然是邻接矩阵的读取，前面的.CSV文件其实就是一个直接能可视化的邻接矩阵，当然不是我们所需的那种，所以才需要处理嘛。如下所示，from和to表示的是节点，cost表示的是两个节点之间的直线距离（来表示权重），在本文中，权重都为1。

处理成邻接矩阵的程序如下：

import csv
import torch
import numpy as np
from torch.utils.data import Dataset

def get_adjacent_matrix(distance_file: str, num_nodes: int, id_file: str = None, graph_type="connect") -> np.array:
    """
    :param distance_file: str, path of csv file to save the distances between nodes.
    :param num_nodes: int, number of nodes in the graph
    :param id_file: str, path of txt file to save the order of the nodes.就是排序节点的绝对编号所用到的，这里排好了，不需要
    :param graph_type: str, ["connect", "distance"]，这个就是考不考虑节点之间的距离
