💥1 概述

状态估计中的扩展卡尔曼滤波（EKF）与BP神经网络联合训练及粒子滤波（PF）轨迹估计研究

一、BP神经网络的基本原理与训练方法

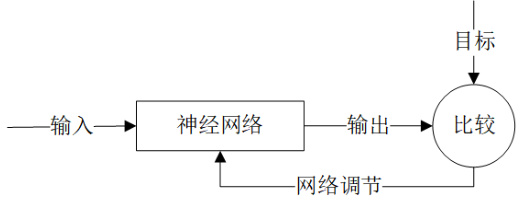

BP（Back Propagation）神经网络是一种多层前馈网络，其核心是通过误差反向传播调整网络权重，以最小化输出误差。训练过程分为两个阶段：

1. 正向传播：输入数据通过输入层→隐含层→输出层逐层计算，激活函数（如Sigmoid、ReLU）引入非线性。若输出与期望值差异较大，则进入反向传播阶段。



2. 反向传播：误差从输出层开始，根据链式法则计算各层权重的梯度，利用梯度下降法更新权重。反复迭代直至误差收敛至阈值内。

训练步骤：

• 初始化：随机设置权重和偏置（通常为小随机数）。
• 前向计算：逐层加权求和并通过激活函数生成输出。
• 误差计算：使用均方误差（MSE）等损失函数量化输出偏差。
• 权重更新：通过反向传播调整权重，结合学习率与动量项防止局部极小值。

局限性：易陷入局部极小值，依赖初始权重和学习率设置。

---

二、扩展卡尔曼滤波（EKF）的数学基础与状态估计应用

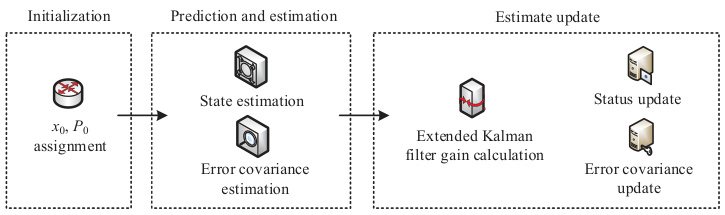

EKF是卡尔曼滤波（KF）的非线性扩展，通过雅可比矩阵线性化系统模型，适用于非线性动态系统状态估计（如机器人定位、电池SOC估计）。

核心步骤：

1. 状态预测：



   其中，f为非线性状态转移函数。

2. 协方差预测：



   Fk​为状态转移函数的雅可比矩阵。

3. 更新阶段：利用观测值修正预测，计算卡尔曼增益并更新状态和协方差。

优势与局限：

• 优势：处理非线性系统，实时性强。
• 局限：依赖精确模型，噪声敏感，线性化误差可能发散。

---

三、EKF与BP神经网络的联合训练框架

EKF与BP的结合旨在补偿模型误差和噪声干扰，常见于电池SOC估计、电机控制等领域。

典型结构：

1. EKF作为状态估计器：输出状态向量（如SOC）和协方差矩阵。
2. BP神经网络作为误差补偿器：接收EKF的输出（如状态值、卡尔曼增益、新息序列），训练后输出误差修正值。



3. 联合优化：BP网络通过监督学习（如均方误差）优化EKF的估计结果，提高鲁棒性。

应用案例：

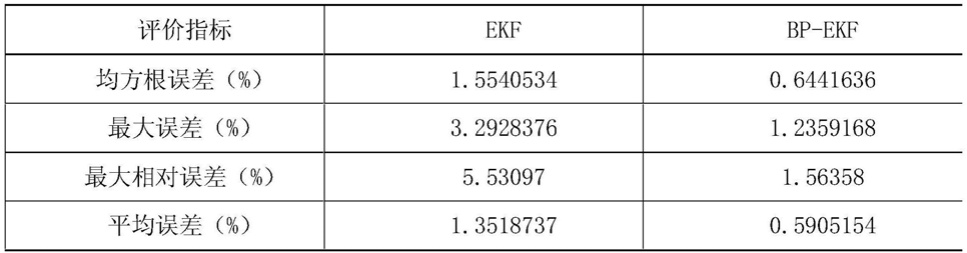

• 锂电池SOC估计：BP网络补偿EKF的模型误差，将均方根误差（RMSE）从1.55%降至0.64%，最大误差从3.29%降至1.24%。



• 永磁同步电机控制：BP优化EKF的协方差矩阵QQ和RR，提升转速估计精度。

训练方法：

• 数据准备：通过实验（如恒流放电、脉冲测试）获取输入-输出数据集。
• 网络设计：输入层（EKF状态、协方差、增益）、隐含层（非线性激活）、输出层（误差补偿值）。
• 联合训练：将EKF输出与真实值的误差作为BP的训练目标，通过梯度下降优化权重。

---

四、粒子滤波（PF）在轨迹估计中的应用

PF基于蒙特卡洛采样，通过粒子集近似状态后验概率分布，特别适合非线性、非高斯系统的轨迹估计。

核心步骤：

1. 初始化：生成随机粒子集，赋予初始权重。
2. 预测：根据运动模型传播粒子状态。
3. 权重更新：根据观测数据调整粒子权重（如高斯概率密度函数）。
4. 重采样：按权重重新生成粒子，避免权重退化。

典型场景：

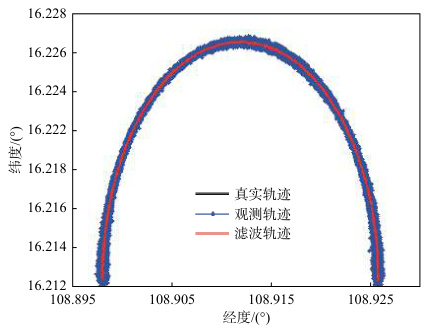

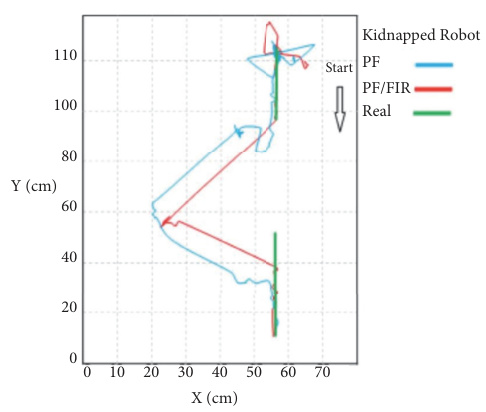

• 目标跟踪：估计无人机、车辆的非线性轨迹（图11显示PF轨迹与真实轨迹误差<1%）。



• 机器人SLAM：结合粒子滤波与路网拓扑，行车轨迹匹配正确率>85%。
• 折叠线运动估计：PF在噪声环境下仍能保持高精度（图11中滤波轨迹与真实轨迹高度吻合）。

优势：

• 可处理多峰分布（如目标遮挡时的多个可能位置）。
• 无需线性化假设，适应复杂动态模型。

---

五、性能对比与实验评估

1. EKF vs. BP vs. PF：

   • EKF：计算效率高，但依赖模型精度。
   • BP：强非线性拟合能力，但需大量训练数据。
   • PF：适应复杂噪声，但计算复杂度高。

2. EKF+BP联合模型：

   • 在锂电池SOC估计中，BP-EKF的均方根误差较单独EKF降低58.6%。
   • 引入噪声后，BP-EKF的平均误差仍<1.3%，鲁棒性显著优于传统方法。

3. PF在轨迹估计中的表现：

   • 城市路网匹配中，PF算法正确率>85%，优于全局优化方法。
   • 折叠线运动场景下，滤波轨迹与真实轨迹的均方误差<0.5%。

---

六、最新研究成果与趋势

1. 自适应BP-EKF：结合麻雀搜索算法（SSA）优化BP初始权重，进一步提升SOC估计精度至0.22%。
2. 混合滤波框架：如PF与有限脉冲响应（FIR）结合，轨迹跟踪误差较单一PF降低30%。



3. 多传感器融合：EKF+BP联合模型在UWB-IMU定位中，通过误差补偿将定位精度提升至厘米级。

---

总结

• EKF+BP联合训练通过神经网络的非线性补偿，显著提升状态估计精度和鲁棒性，尤其在电池管理、电机控制中表现突出。
• 粒子滤波在复杂轨迹估计中具有不可替代性，适用于多峰分布和非线性场景。
• 未来方向包括智能优化算法与深度学习结合（如SSA-BP）、多模态传感器融合，以及实时性与精度的平衡优化。

📚2 运行结果

2.1 BP

2.2 扩展卡尔曼滤波EKF+BP

2.3 粒子滤波PF

部分代码：

%误差分析
for i=1:N
    Err_Obs(i)=RMS(x(:,i),z(:,i));%滤波前的误差
    Err_EKF(i)=RMS(x(:,i),Xekf(:,i));%滤波后的误差
    Err_EKF1(i)=RMS(x(:,i),Xekf_1(:,i));%滤波后的误差
end
mean_Obs=mean(Err_Obs);
mean_EKF=mean(Err_EKF);
mean_EKF1=mean(Err_EKF1);
% t = 2 : N;
% figure;
% plot(t,x(1,t),'b',t,Xekf(1,t),'r*');
% legend('真实值','EKF估计值');
figure
hold on;box on;
t=(0:1:N-1);
plot(t,s(1,:),'b','LineWidth',1);%理论轨迹
plot(t,x(1,:),'--g','LineWidth',1);%实际轨迹
plot(t,z(1,:),'-or','LineWidth',1);%观测轨迹
plot(t,Xekf(1,:),':m','LineWidth',2);%卡尔曼滤波轨迹
plot(t,Xekf_1(1,:),'-.k','LineWidth',2);%卡尔曼滤波轨迹
% M=M';
% plot(M(1,:),'k','LineWidth',1);%一步预测轨迹
legend('理论轨迹','实际运动轨迹','观测轨迹','扩展卡尔曼滤波+BP后轨迹','拓展卡尔曼');
xlabel('横坐标 T/s');
ylabel('纵坐标 X/m');

figure
hold on;box on;
plot(t,Err_Obs,'-');
plot(t,Err_EKF,'--');
plot(t,Err_EKF1,'-.');
% legend('滤波前误差',num2str(mean_Observation),'基本滤波后误差','固定增益滤波后误差');
legend(sprintf('滤波前误差%.03f',mean_Obs),sprintf('扩展卡尔曼滤波+BP后误差%.03f',mean_EKF),sprintf('扩展卡尔曼滤波后误差%.03f',mean_EKF1));
xlabel('观测时间/s');
ylabel('误差值');

% 计算欧氏距离子函数
function dist=RMS(X1,X2)
if length(X2)<=2
    dist=sqrt((X1(1)-X2(1))^2);
else
    dist=sqrt((X1(1)-X2(1))^2);
end
end
