以MP8756为例的电源设计

一、芯片工作原理

见前文LTM4644 DCDC电源芯片解析——一 直流斩波电路原理。

二、芯片介绍

2.1 芯片特征

1. 宽输入电压范围：4.5~26V。
2. 输出电压可调：自0.6V起。
3. 静态工作电流：117uA。
4. 输出电流：6A。
5. 内置功能：DC自调谐回路（内置反馈电路）、内部软起动，1%参考电压。
6. 开关频率：700KHz。
7. 芯片全保护功能：OCP过流保护、OVP过压保护、UVP欠压保护、UVLO欠压锁定保护及Thermal Shutdown 热关闭

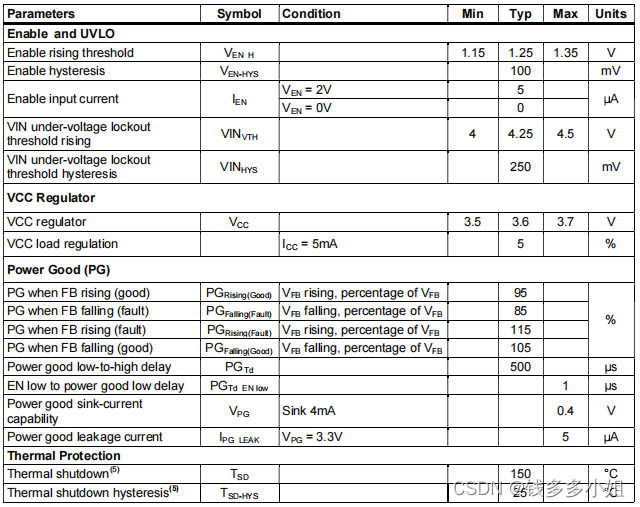

2.2 电气特征

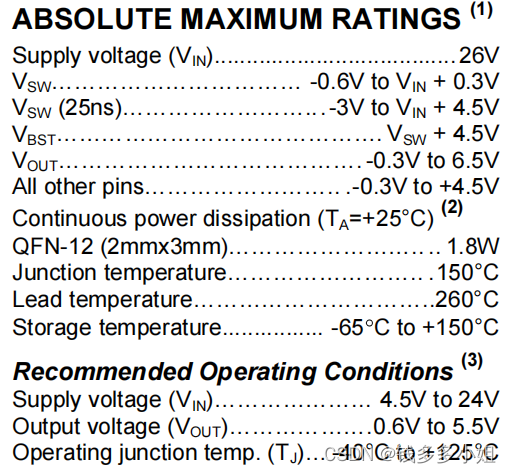

2.2.1 绝对最大额定参数及推荐操作条件

 注：该部分VEN没有单独列出，应属All other pins，引脚输入电压低于4.5V。

推荐输出电压0.6~5.5V。

以12V输入25℃室温条件下测得



 2.2.2 引脚功能

引脚编号	引脚名称	引脚描述
1	VIN	电源电压。VIN为内部MOSFET和调节器提供电源。MP8756从4.5V到26V输入轨道。 用一个输入电容器来解耦输入。PCB尽可能铺宽铜并打多个通孔。
2	PGND	电源接地。PCB尽可能铺宽铜并打多个通孔，以处理负载电流。
3	PG	电源输出良好。PG的输出为开漏信号。如果输出电压高于标称电压的95%或低于105%，则PG值较高。
4	NC	无连接需悬空
5	VOUT	VOUT用于检测降压调节器的输出电压。将VOUT直接连接到调节器的输出电容器上。保持VOUT传感跟踪远离西南节点。在VOUT传感轨迹上也应避免振动。PCB上需要一个大于25米尔的轨迹。
6	MODE	USM，PFM，PWM模式选择。拉出模式高于2.6V，以在强制PWM模式下操作MP8756。浮动，PFM伴随USM模式运行MP8756。接地，使MP8756在PFM模式下没有USM运行。
7	SW	开关输出。引脚外接电感与电容。PWM模式下，SW周期性被VIN驱动。SW关断驱动电感内电流流出，内部二极管接通，固定输出电压。该引脚尽可能使用宽的和短的PCB铺铜连接，保持西南模式区域最小化。
8	BST	引导。与SW之间通过电容连接，通过高侧开关驱动器形成一个浮动电源。
9	VCC	内部VCC，前级应为LDO输出或稳定直流电源。驱动器和控制电路由VCC供电。使用最小1µF陶瓷电容器尽可能接近VCC。建议使用X7R或X5R级介电陶瓷电容器，因为其具有稳定的温度特性。
10	AGND	信号逻辑接地。
11	FB	反馈FB在连接到输出和GND之间的外部电阻分压器的分接时设置输出电压。
12	EN	始能。EN是一个打开或关闭调节器的数字输入。当控制电路电源准备就绪时，驱动EN打开调节器。降低驱动EN以关闭调节器。

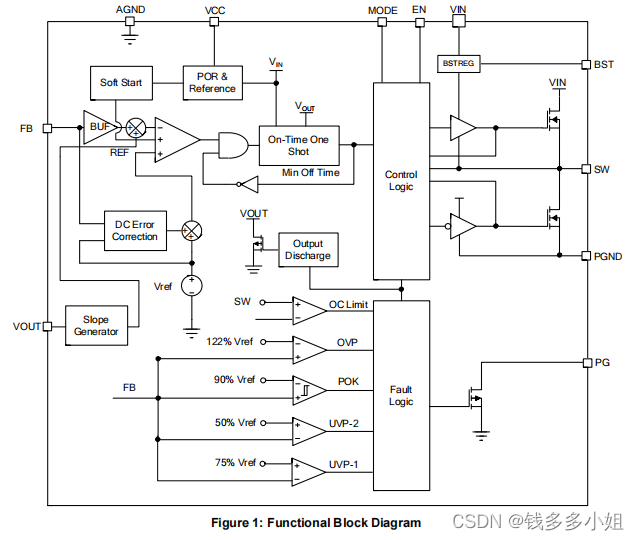

2.2.3 结构图

2.2.4 芯片软起动（SS）

MP8756采用软启动（SS）机制，以确保在通电期间平稳输出。当EN升高时，内参考电压和输出电压逐渐上升。一旦参考电压达到其目标值，软启动结束，电路进入稳态运行。如果在软起动器件输出电压上升较快高于内部参考电压，IC将关闭电源内部开关停止输出电压上升，直到内部参考电压超过内部FB节点感知到的输出电压。

2.2.5 Power Good信号处理

MP8756使用PG输出来指示降压调节器的输出电压是否准备就绪。PG是MOSFET的开漏极，应该通过电阻器连接到VCC或另一个电压源（推荐电阻值100k）。在施加输入电压后，MOSFET被打开，在SS准备好之前将PG拉到GND。一旦FB电压达到VREF的95%，PG在500µs延迟后被拉高。当FB电压降至VREF的85%时，PG被拉低。当输出电压高于内参量的115%时，PG被拉低。当输出电压降至内参考电压的105%以下时，PG再次升高。

2.2.6 全保护功能

如电流输出高于极限值，启动OCP过流保护；若VREF处于典型值的117%~122%启动OVP过压保护；若VREF处于典型值的50%~75%启动UVP1欠压保护，低于50%启动启动UVP2欠压保护；芯片温度超过140℃启动热保护，低于125℃重启。

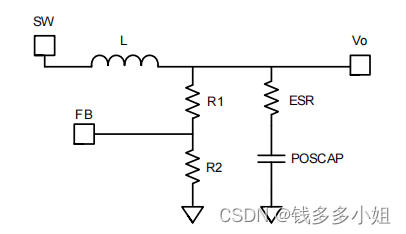

2.2.7 输出电压调配



2.2.8 电感选值

纹波电流设计在最大输出电流的30%到40%的范围内，以确保峰值电感器电流低于最大开关电流限制。

2.2.9 推荐选值

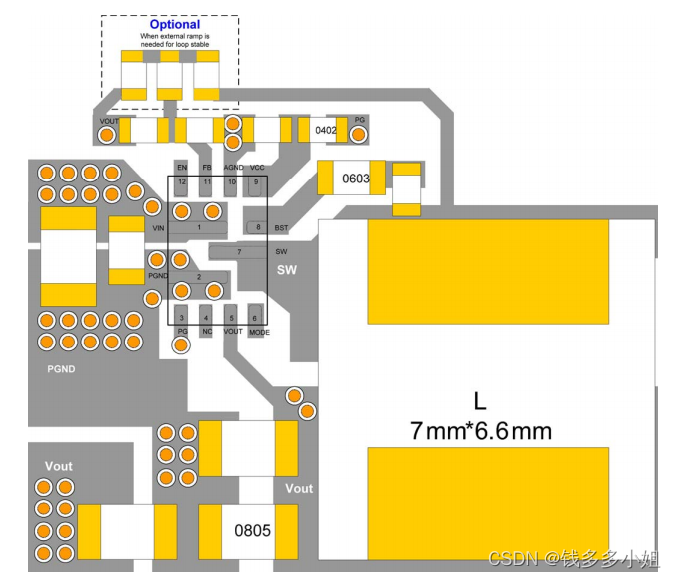

三、LAYOUT推荐
