人体,很奇妙吧?人眼以及事件相机
一种新的传感器进入研究者们的视野:事件相机。本文对这种新玩意一探究竟,主要参考文献 Event-based Vision: A Survey1。限于笔者水平有任何错误欢迎指出和探讨。
如何看到你视网膜上的血管
当你在纸上画两个叉,间隔十到二十公分,闭上左眼,用右眼盯住左边那个叉,缓慢前后移动你的头,那么你就会在某一时刻右边的叉消失了。那就是你的盲点。

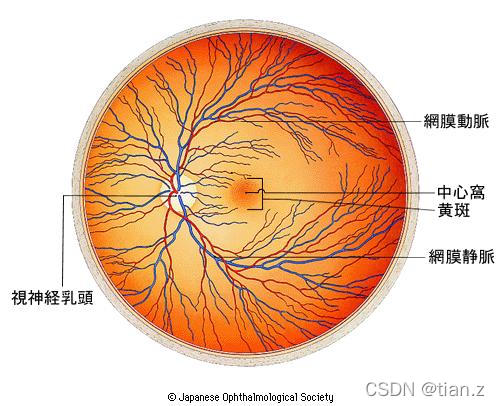

发现为什么我们的视野中存在盲点?因为我们的视网膜前端有着许多神经和血管,这些神经和血管连接着你的视锥细胞,负责把图像信号传进你的大脑。但我们的大脑和这些神经和血管还隔着一层视网膜,于是它们便穿过视网膜并留下了一个洞(视神经盘、视神经乳头)。
我们为什么看不见这些血管呢?因为我们的大脑只会对动的物体进行采样,而这些血管和视网膜是相对静止的,所以我们看不到它们。(而你无法控制你的眼球完全不动,所以你能看到所有可见光波段的静止物体!)
你用笔在一张纸上戳一个小洞,然后把小洞靠近眼睛,你的目光穿过小洞对着灯或者比较亮的屏幕并轻轻晃动纸,幅度不要超过小洞的直径,就能看到你视网膜上的血管!这是因为一束光从不同角度照射视网膜,血管的投影发生了移动。
灵感来源于这种原理,研究者们研制出了“事件相机”,这种相机有别于传统的CMOS器件,只会异步地输出亮度产生变化的像素点,称之为一个事件(event):
ϵ
=
(
x
i
,
y
i
,
t
i
,
p
i
)
\epsilon = (x_i,y_i,t_i,p_i)
ϵ=(xi,yi,ti,pi)
参数为坐标、时间戳、极性(从亮到暗还是从暗到亮)
事件相机
其实也不新了,早在2008年就已经商用。目前价格在五位数。
优势:高时间分辨率、低时延、超高动态范围(
140
d
B
140dB
140dB对比普通相机的
60
d
B
60dB
60dB)、低功耗。
第一代原型机在上世纪九十年代就被设计出来了,不过性能很差。现在Samsung、iniVation、CelePixel(国内厂商,现被韦尔半导体收购,而韦尔半导体也收购了豪威,并将二者合并)等厂商有产品推出。
一篇文章介绍了市面上能买到的事件相机。
传感器类型
- DVS :Dynamic Vision Sensor ,只提供事件信息
- ATIS :Asynchronous Time Based Image Sensor,除了事件信息还能提供绝对亮度
- DAVIS :Dynamic and Active Pixel Vision Sensor,能够提供事件信息和绝对亮度,比ATIS像素点更小,目前主流事件相机用此方案
应用
- 特征检测跟踪
- 光流估计
- 三维重建、姿态估计和SLAM :单个事件相机可以定深度,已有相关研究234
- 图像重建 Image Reconstruction
- 运功分割 Motion Segmentation
- 神经形态控制 Neuromorphic Control: 一个早期的演示用了两个DVS观测一支铅笔的三维姿态,铅笔放在一个小车上并使用一个手调的PID控制器实现了一个倒立摆。5
目前价格偏高的主要原因是设计成本高、经济不规模和良率问题。原文 : The high costs are due to non-recurring engineering costs for the silicon design and fabrication (even when much of it is provided by research funding) and the limited samples available from prototype runs.
思考
能不能用FPGA和CMOS模拟一个低成本低性能的事件相机?笔者认为这种模仿应该是没法模拟出事件相机的主要特性的,但我还是准备买一块FPGA在寒假的时候学一学玩一玩。
参考文献
Gallego G , Delbruck T , Orchard G M , et al. Event-based Vision: A Survey[J]. IEEE Transactions on Pattern Analysis and Machine Intelligence, 2020, PP(99):1-1. ↩︎
H. Rebecq, G. Gallego, E. Mueggler, and D. Scaramuzza, “EMVS:
Event-based multi-view stereo—3D reconstruction with an event
camera in real-time,” Int. J. Comput. Vis., vol. 126, no. 12, pp.
1394–1414, 2018. ↩︎H. Kim, S. Leutenegger, and A. J. Davison, “Real-time 3D reconstruction and 6-DoF tracking with an event camera,” in Eur. Conf.
Comput. Vis. (ECCV), 2016. ↩︎G. Gallego, H. Rebecq, and D. Scaramuzza, “A unifying contrast
maximization framework for event cameras, with applications
to motion, depth, and optical flow estimation,” in IEEE Conf.
Comput. Vis. Pattern Recog. (CVPR), 2018. ↩︎J. Conradt, M. Cook, R. Berner, P. Lichtsteiner, R. J. Douglas,
and T. Delbruck, “A pencil balancing robot using a pair of AER
dynamic vision sensors,” in IEEE Int. Symp. Circuits Syst. (ISCAS),
2009, pp. 781–784. ↩︎
