ABB机器人零位校准的那些秘密

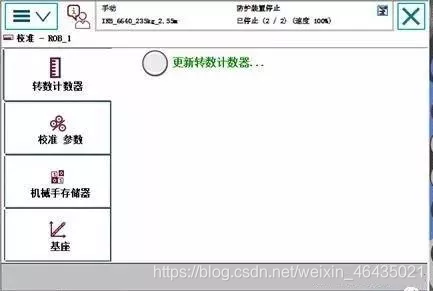

1. ABB机器人校准界面有如下功能，分别代表什么含义？


2. ABB机器人电机采用单圈绝对值编码器，即电机转一圈，编码器能输出绝对位置。但是由于减速比的缘故，实际机器人转180°，电机要转几十圈到几百圈不等（取决于减速比）（ABB机器人本体减速比查看方法：减速比、电机角度、电机偏差之间的关系）

3. 当电机旋转超过一圈，旋转的圈数就通过机器人来计数（SMB板）。

4. 机器人实际显示的位置就是由圈数+单圈偏移再乘以减速比得到。

5. 机器人在出厂时，会通过仪器来测试，获取机器人的标准零位。

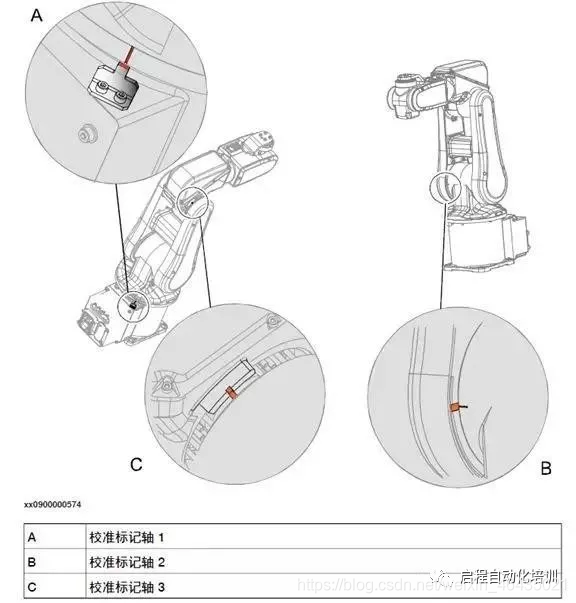

6. 机器人在零位时，机器人各轴会在刻度线附近

   7.此时的零位位置是通过仪器测定的，此时，会把电机转数清零，机器人本体上的银色标签数值就是此时机器人各轴单圈编码器的反馈值（下图用弧度表示角度）

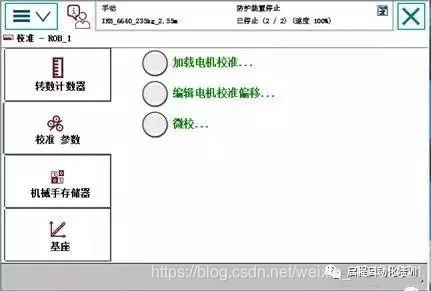

   上述值也可以在示教器的校准-校准参数-编辑电机校准偏移里查看，示教器显示的值和标签值一致

   8.只要编码器和电机没有脱开，电机和机械本体没有脱开（机械相对关系没有发生变化），零位的编码器反馈值都是不会变化的，即上图银标签的值。如果有人误修改，可以人工把银标签的值输入机器人并重启来保证机器人绝对零位（只要电机没有拆装过）

7. 在机器人不通电的情况下，电机转数是需要通过SMB上的电池来存储，如果机器人不通电时电池没电等，机器人开机后就会报错“转数计数器没有更新”。此时，只是电机的旋转圈数丢失，零位的参考编码器值没有丢失。

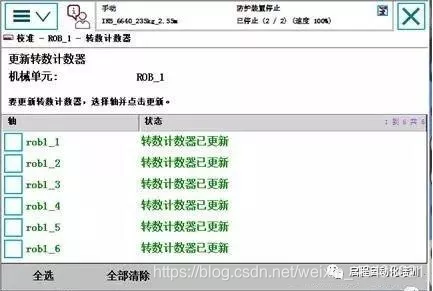

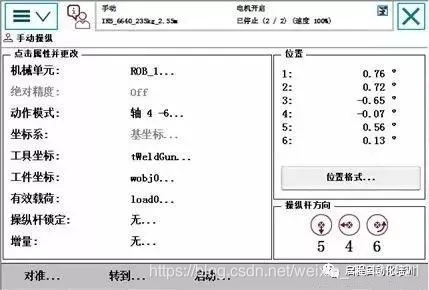

8. 发生9的错误时，把相关轴移动到刻度线附近（肉眼允许有偏差），点击“更新转数计数器”即可，此时更新完后，各轴显示数据非零，而是此时机器人的位置（比如零点几度，由于肉眼对刻度造成的误差所致）
