Dual In-Line Package（双列直插式封装）和Pin Grid Array Package（针栅阵列插入式封装）

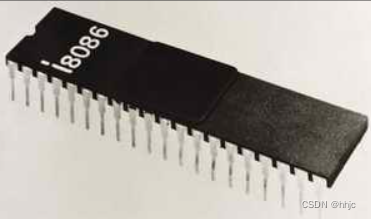

DIP封装示意图

1.Dual In-Line Package（双列直插式封装）

DIP的详细介绍：

1.封装形式：DIP是一种插件式封装，它由一个狭长的塑料或陶瓷封装体组成，具有在两侧排列的引脚。引脚通常是分布均匀的，并以一定的间隔排列，以便与插座或印刷电路板上的插孔对应。这种封装形式使得DIP封装的器件可以方便地插拔，并且适用于手工组装或机器自动化。

2.引脚定义：DIP的引脚数量和排列方式可能有所不同，但通常是带有两行引脚，一行在封装体的顶部，另一行在底部。引脚通常通过封装体的底部延伸出来，以便插入插座或印刷电路板上的插孔。每个引脚都具有特定的编号或标记，以便正确插入和连接。

3.封装类型：DIP在封装体材料和封装方式上有不同的变体。最常见的是PDIP（Plastic Dual In-Line Package）封装，它使用塑料封装体。PDIP封装通常具有弯曲引脚形式，使其能够在插座或插槽中牢固固定。另外，还有CDIP（Ceramic Dual In-Line Package）封装，使用陶瓷封装体，适用于高温或高可靠性应用。

4.应用范围：DIP封装广泛应用于各种电子器件和集成电路芯片。例如，微控制器、运算放大器、逻辑门、存储器芯片等常常采用DIP封装。DIP封装的优势在于它的可插拔性和适应性，使得在原型制作、小批量生产以及需频繁更换和维修的场景中得到广泛应用。

 DIP是最早的芯片封装方法。采用DIP封装时，针脚分布于两侧，且直线平行布置，直插入PCB，以实现机械固定和电气连接。DIP一般仅适用于PCB单面，由于针脚和间距都不能太细，这种封装难以实现高密度封装。

随着电子技术的发展，新型的表面贴装技术（Surface Mount Technology，SMT）封装形式如QFN（Quad Flat No-leads）、BGA（Ball Grid Array）等已经取代了DIP封装在许多应用中的地位。在一些传统的应用领域，例如老式的工业控制系统、通信设备、汽车电子和某些家用电器，可能仍然使用或需要使用DIP封装。现代电子设计趋向于更小、更高性能、更高集成度的封装形式，如SMT和芯片级封装。在新型消费电子中如电脑、手机等移动设备已经见不到DIP封装形式。

2.Pin Grid Array Package（针栅阵列插入式封装）

PGA封装的针脚不是单排或者双排，而是整个平面呈针阵分布，与DIP封装相比，PGA封装在不增加针脚间距和面积的情况下，按照平方关系增加针脚数，提高封装效率。

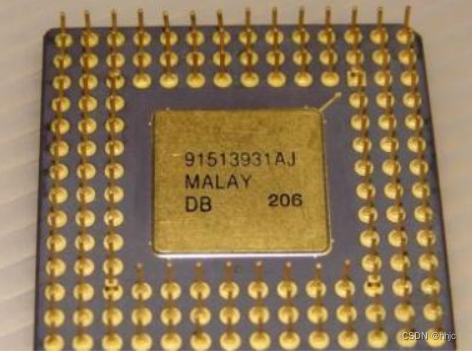

 PGA封装示意图
