关于传输线电容

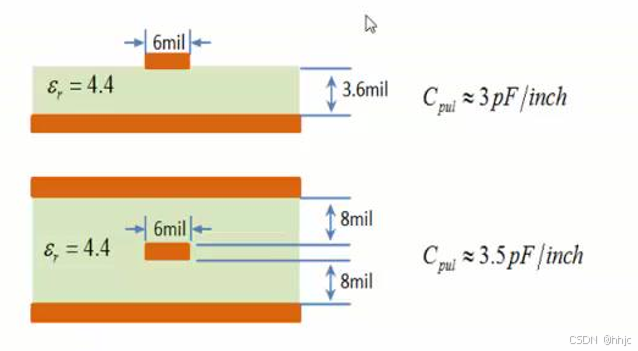

在阻抗控制50欧姆情况下，要熟悉表层单位长度电容约为3皮法每英寸，内层单位长度电容约为3.5皮法每英寸

电容
被介质包围的任意两个导体，一定的电位差下，都会集聚一定的电荷量。这是导体系统本身固有的特性。
在一定的电位差下，两个导体能积聚电荷量的多少反映了导体系统存储电荷的能力。
这种能力用电容描述，

被介质包围的任意两个导体构成电容。
电容仅仅与导体系统结构和周围介质特性有关
电容反映的是导体系统本身固有的特性。

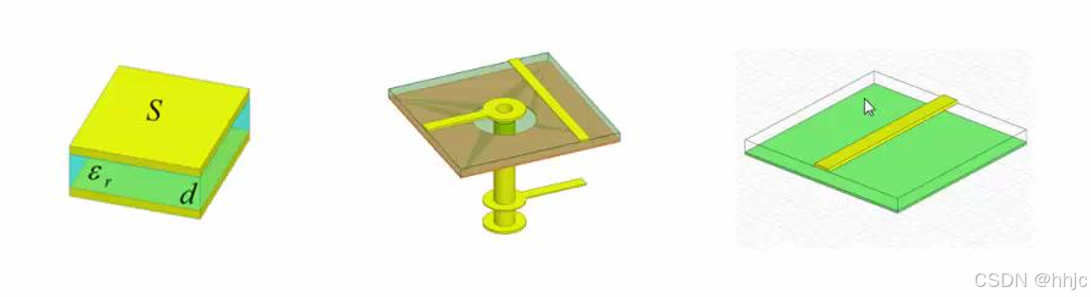

不论两导体形状如何，都会存在电容
导体的形状可能会影响电容的大小，但并不决定有无

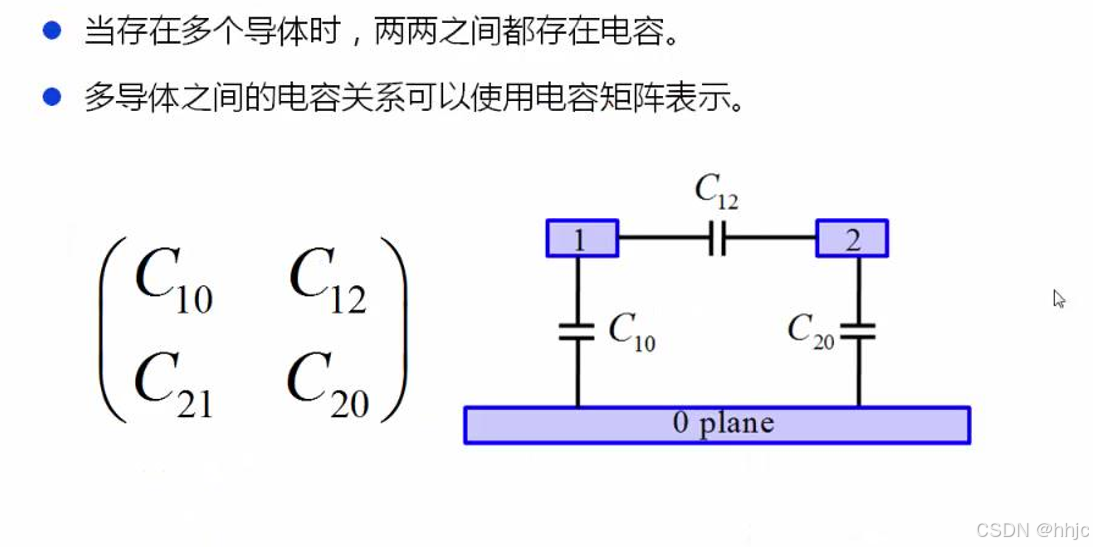

多导体系统电容

传输线的分布电容

PCB任意一小段走线与邻近平面之间存在电容，传输线的电容是分布式的。

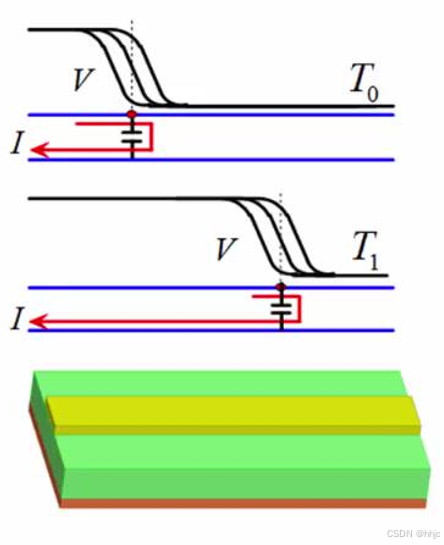

信号每走一步都感受到一个电容。

信号电压的“浪头斜坡”空间长度有限。
如果传输线很长，信号任意时刻感受到电容都是总电容的一部分。
我们关注信号传输的每一个瞬间发生了什么，走线上各个“微小区段”自的电容情况才是我们关心的对象。

单位长度电容

PCB板上常见的传输线结构，如果横截面形状不变，可以使用单位长度电容来表示。
这种特殊的传输线结构中，电磁波近似为均匀平面波，可以近似认为两个导体之间的电场和磁场沿传输线的方向没有分量，电场的方向由一个导体指向另一个导体。

单位长度电容多大
