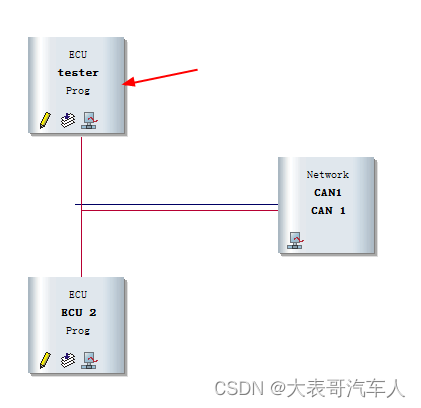

在simulation中设置一个 Network Node，可以通过CAPL语言编程去发送报文。

也可以通过IG模块去发送报文

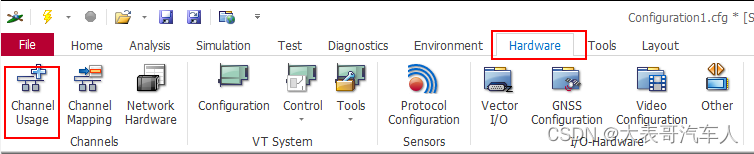

设置自发自收在Hardware--ChannelUsage

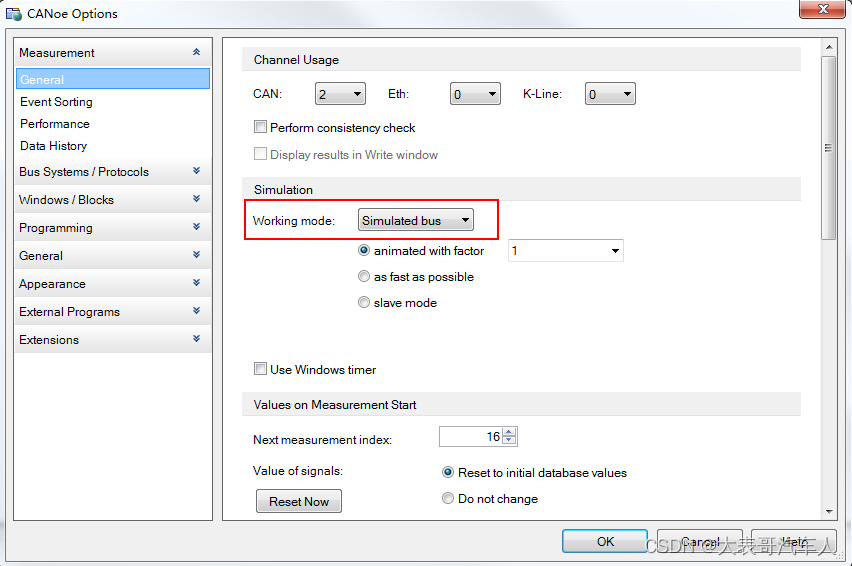

 会打开CANoe Options，如下图，在Working mode中选择“Simulated bus”即可实现模拟“自发自收”
