工控机扩展CAN总线接口方案

背景
随着工控机对接口的要求越来越多，原有的工控机接口有232口，网口485口，因为汽车电子自动驾驶的发展对CAN总线的需求越来越多。需要给
工控机增加CAN接口，来可电子minnipcieCAN卡可以满足此类需求。

PCI Express mini卡槽的工控机或单板电脑快速扩展CAN通道的利器。
在这里插入图片描述

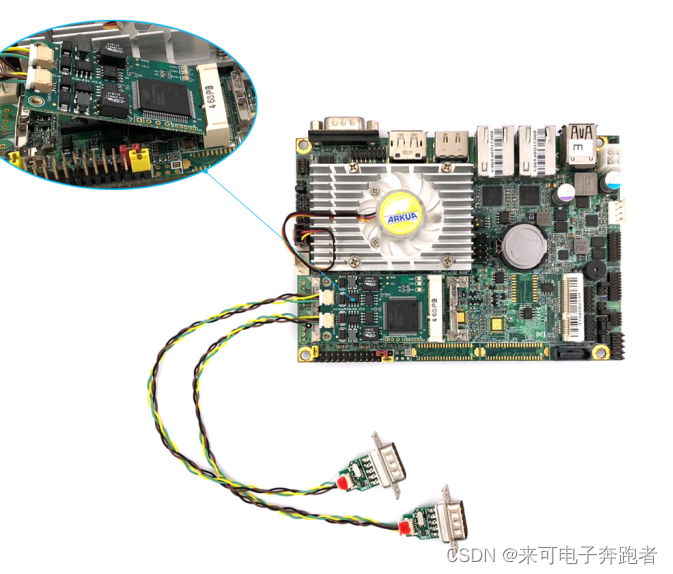

图 1 工控机扩展CAN
3操作系统支持
在这里插入图片描述

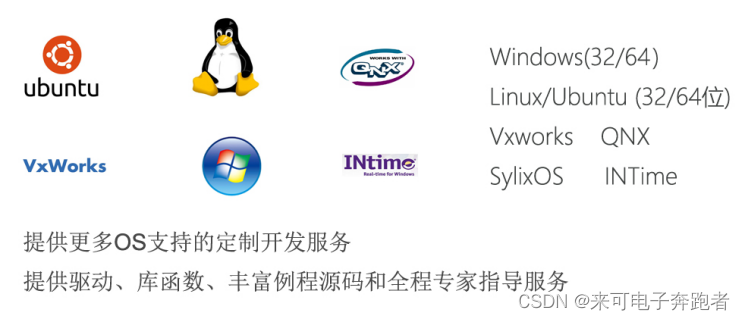

图 2 操作系统支持
