8088/8086CPU两种工作模式的配置
一、两种工作模式
        最小模式(单机系统)
         系统中只有8086或8088一个微处理器。所有的总线控制信号都直接由8086或8088产生，系统中的总线控制逻辑电路被减到最小。
        最大模式(多机系统)
        包含两个或两个以上微处理器，所有的控制信号由8288发出,一个主处理器就是8086或者8088，其他的处理器为协处理器。例如用于数值运算的处理器8087，用于输入/输出大量数据的处理器8089

最小工作模式下总线分布图

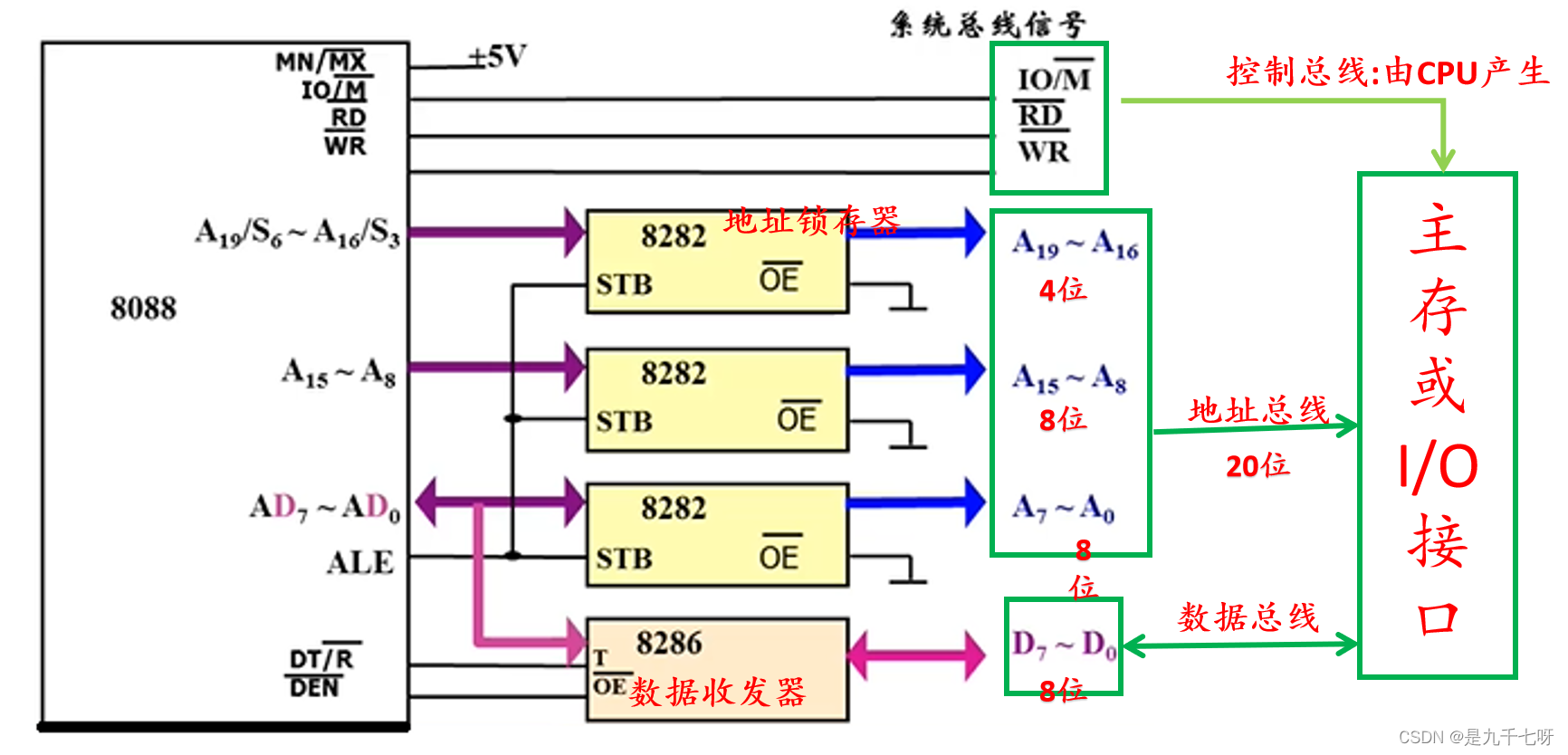

在这里插入图片描述
最小模式下的系统总线形成
        (1)地址总线:
        采用3片8282进行锁存和驱动
        (2)数据总线:
        数据收发器8286进行双向驱动
         (3)控制总线:
        用8088或8086进行控制

最大工作模式下的总线分布图

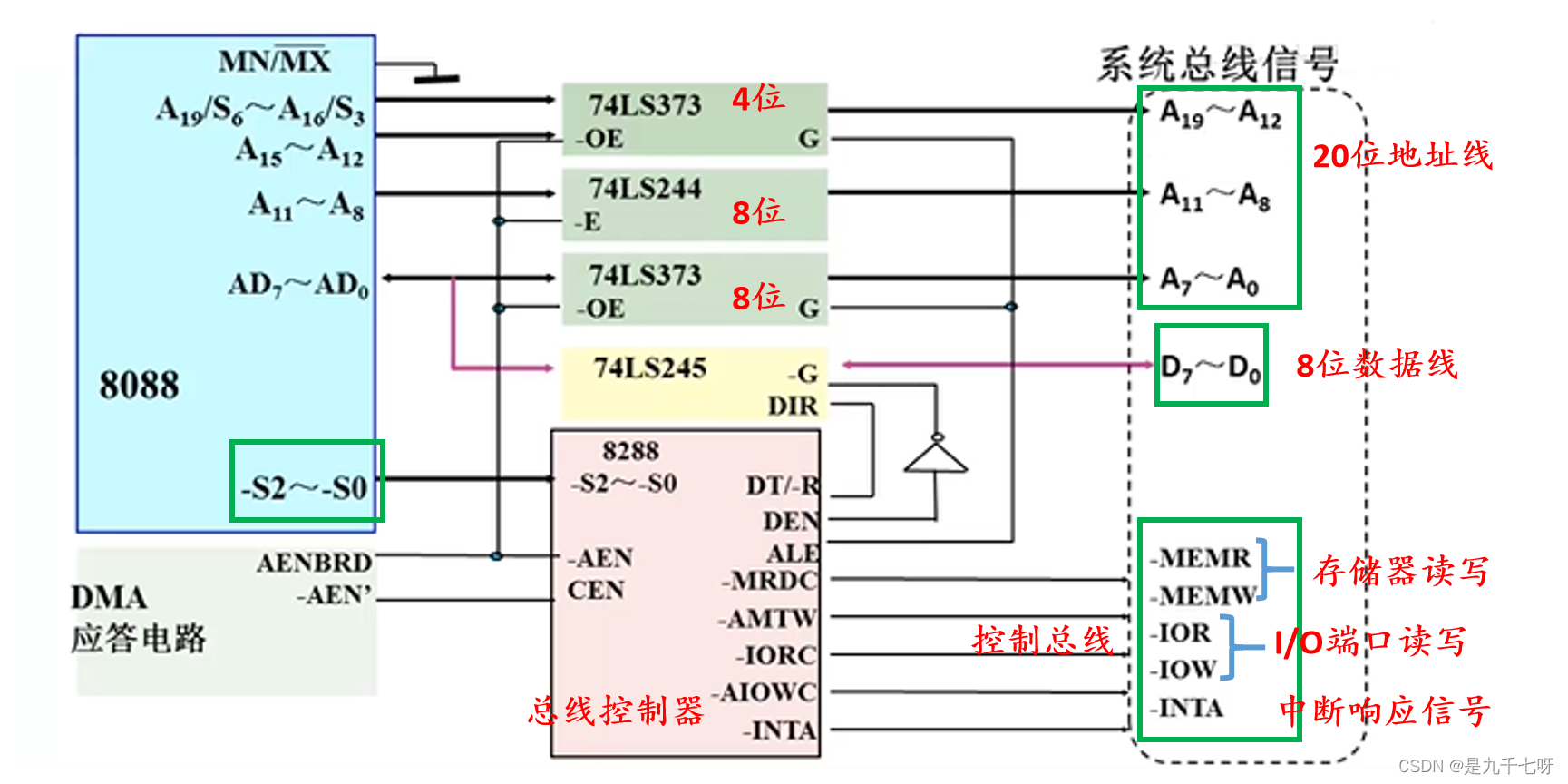

在这里插入图片描述
最大模式下的系统总线形成
        (1)地址总线:
        采用74LS373和74LS244
        (2)数据总线:
        通过74LS245形成和驱动
         (3)控制总线:
        主要由总线控制器8288形成
        MEMR MEMW 存储器读写
         IOR     IOW     IO端口读写
        INTA 中断响应信号
